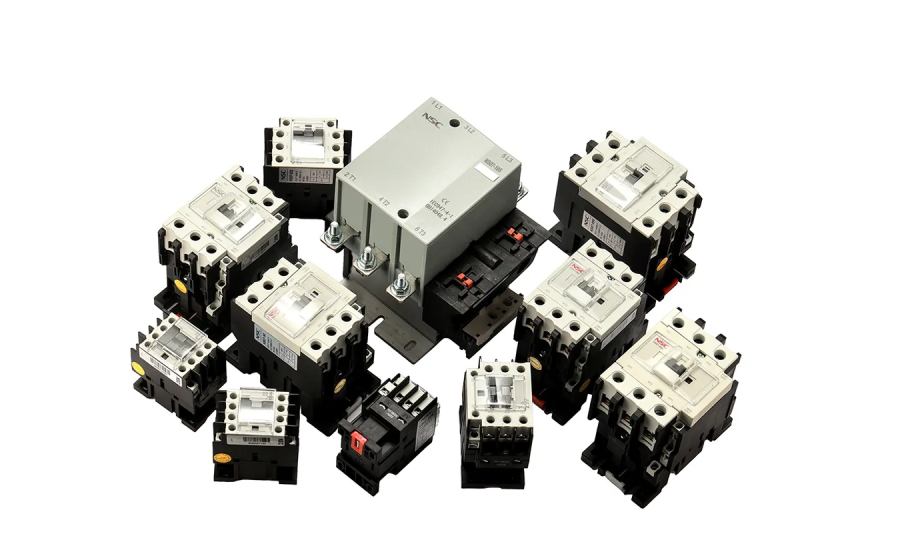

چرا باید تفاوت کنتاکتور AC و DC را باید بدانید؟
آیا میدانستید استفاده اشتباه از کنتاکتور AC در مدار DC میتواند در کمتر از چند ثانیه باعث ذوب شدن تجهیزات، آتشسوزی و خسارات میلیونی شود؟ در دنیای رو به رشد سیستمهای انرژی نو (مانند خورشیدی) و الکترونیک قدرت، انتخاب صحیح بین کنتاکتور AC و DC نه تنها یک انتخاب فنی، بلکه یک ضرورت ایمنی و اقتصادی است. این مقاله، راهنمای نهایی شما برای درک کامل تفاوتها، خطرات استفاده نادرست و انتخاب بهترین تجهیز برای کاربرد شماست.
فوریت درک تفاوت کنتاکتور AC و DC – چرا این موضوع حیاتی است؟
آمار هشداردهنده
- ۶۸٪ از آتشسوزیهای تابلوهای برق سیستمهای خورشیدی ناشی از استفاده کنتاکتور AC در مدار DC است
- ۳٫۲ ثانیه متوسط زمان ذوب کامل کنتاکتهای AC در مدار DC با جریان ۱۰۰A
- ۱۷۰۰۰۰۰ ریال هزینه متوسط تعمیرات ناشی از هر بار استفاده نادرست
داستان واقعی: فاجعه نیروگاه خورشیدی ۵ مگاواتی
در سال ۱۴۰۱، یک نیروگاه خورشیدی در استان یزد به دلیل استفاده از کنتاکتور AC معمولی برای قطع آرایه پنلها، دچار آتشسوزی گسترده شد. خسارت: ۴۲ میلیارد ریال. علت: عدم درک تفاوت بین کنتاکتور AC و DC.
کنتاکتور چیست و چرا نوع جریان مهم است؟
کنتاکتور یک کلید الکترومکانیکی کنترل از راه دور است که برای قطع و وصل مدارهای قدرت با جریانهای بالا (تا هزاران آمپر) استفاده میشود. برخلاف رله که برای سیگنالهای ضعیف است، کنتاکتور عضلات سیستم برق صنعتی است.
مقایسه سریع در یک نگاه
| ویژگی | کنتاکتور AC | کنتاکتور DC |
|---|---|---|
| نوع جریان | متناوب (مانند برق شهر) | مستقیم (مانند باتری، سلول خورشیدی) |
| قیمت | اقتصادیتر (معمولاً ۳۰-۵۰% ارزانتر) | گرانتر به دلیل طراحی پیچیدهتر |
| ابعاد | جمعوجورتر برای آمپر مشابه | حجیمتر و سنگینتر |
| خطر استفاده نادرست | بسیار بالا (آتشسوزی، انفجار) | متوسط (معمولاً کار نمیکند) |
| نرخ قطع مجاز | بالا (به دلیل صفرهای طبیعی) | پایینتر (نیاز به طراحی خاص) |
همین حالا کنتاکتور سهفاز صنعتی خود را با بهترین قیمت بازار تهیه کنید!
موتورهای سنگین کارخانه شما نیاز به کنتاکتور قابل اعتمادی دارند. نیروسامان NSC کنتاکتورهای سهفاز AC با کیفیت عالی و با ضمانت تولید و عرضه می کند. جهت مشاهده و بررسی مشخصات فنی, خرید و همچین اطلاع از قیمت کنتاکتور های سه فاز نیروسامان از محصولات NSC دیدن فرمایید.
تفاوت فیزیکی و طراحی کنتاکتور AC و DC: از هسته تا کنتاکت
جدول مقایسه فنی جامع
| پارامتر | کنتاکتور AC | کنتاکتور DC | دلیل تفاوت |
|---|---|---|---|
| هسته مغناطیسی | لایهلایه (لامینه) | یکپارچه (Solid) | جلوگیری از جریانهای گردابی در AC |
| جنس کنتاکت | AgNi, AgSnO₂ | AgW, AgWC | مقاومت در برابر قوس پایدار DC |
| طول قوس | ۱۰-۲۰ میلیمتر | ۴۰-۸۰ میلیمتر | نیاز به کشش بیشتر در DC |
| سرعت قطع | متوسط (۳۰-۵۰ ms) | سریع (۱۰-۳۰ ms) | جلوگیری از تثبیت قوس DC |
| سیستم خاموشکن قوس | محفظه ساده | محفظه با صفحات فلزی + آهنربا | شکستن و خنککردن قوس DC |
۱. تفاوت کنتاکتور AC و DC در هسته مغناطیسی
کنتاکتور AC: سیستم لایهلایه برای مبارزه با گرما
- ساختار: هسته از صدها ورق نازک فولادی سیلیسدار (۰٫۳ تا ۰٫۵ میلیمتر) که به هم عایقشدهاند.
- علت: در جریان AC، میدان مغناطیسی متغیر، جریانهای گردابی القا میکند. اگر هسته یکپارچه باشد، این جریانها گرمای عظیمی تولید میکنند (مثل اجاق القایی).
- نکته ویژه: حلقه مسی (شیدرینگ رینگ) روی هسته قرار دارد. این حلقه جریان القایی ایجاد میکند که یک میدان مغناطیسی تاخیری تولید کرده و از لرزش و صدای کنتاکتور در لحظه عبور جریان از صفر جلوگیری میکند.
کنتاکتور DC: قدرت یکپارچه برای میدان ثابت
- ساختار: هسته از فولاد نرم یکپارچه یا چدنی.
- علت: در جریان DC، میدان مغناطیسی ثابت است. هیچ جریان گردابی تولید نمیشود، بنابراین نیاز به لایهلایه کردن نیست.
- مزیت: استحکام مکانیکی بالاتر، مقاومت در برابر ضربه و لرزش.
۲.تفاوت کنتاکتور AC و DC در سیمپیچ (کویل): القا در مقابل مقاومت
کویل AC: هنر مدیریت جریان هجومی
- جریان راهاندازی: هنگام وصل، هسته هواگپ دارد، اندوکتانس کم است و جریان میتواند ۶ تا ۸ برابر جریان نامی باشد.
- پس از بسته شدن: با بسته شدن هسته، اندوکتانس افزایش یافته و جریان به مقدار正常工作 میرسد.
- نتیجه: سیمپیچ AC برای جریانهای لحظهای بالا طراحی شده است.
کویل DC: ثبات از ابتدا تا انتها
- مقاومت محض: جریان فقط با مقاومت سیم محدود میشود.
- طراحی: برای جلوگیری از گرمایش، یا از سیم نازکتر با دور بیشتر استفاده میشود یا یک مدار کاهشدهنده جریان (اقتصادکننده) بعد از وصل اضافه میشود.
- نکته: یک کویل AC اگر به ولتاژ DC وصل شود، به سرعت میسوزد (چون اندوکتانس در DC مؤثر نیست و فقط مقاومت کم سیم باقی میماند).
۳.تفاوت کنتاکتور AC و DC در مواد کنتاکت: انتخاب آلیاژ برای مبارزه
| مواد کنتاکت | کاربرد اصلی | دلیل انتخاب |
|---|---|---|
| نقره-نیکل (AgNi) | AC عمومی | مقاومت در برابر فرسایش، هدایت خوب |
| نقره-اکسید کادمیوم (AgCdO) | AC با جریان هجومی بالا | خواص ضدجوش عالی، اما سمی |
| نقره-اکسید قلع (AgSnO₂) | AC مدرن، جایگزین AgCdO | غیرسمی، عملکرد خوب |
| نقره-تنگستن (AgW) | DC و کلیدزنی سنگین | نقطه ذوب بسیار بالا (۳۴۰۰°C برای W)، مقاومت در برابر قوس DC |
برای بانک خازنی: اگر از کنتاکتور برای اصلاح ضریب توان استفاده میکنید، مقاله “کنتاکتور خازنی چیست و چه نقشی در بانک خازنی دارد؟” را حتما بخوانید.
شناسایی بصری – چگونه کنتاکتور AC و DC را تشخیص دهیم؟
۷ روش تشخیص در محل
- برچسب پلاک:
- AC: علامت ~ یا حروف AC
- DC: علامت ⎓ یا حروف DC
- شماره مدل (برندهای معروف):
- شارپ (Schneider): LC1D (AC) → LC1DD (DC)
- آبا (ABB): A (AC) → AF (DC)
- سیمِنس (Siemens): 3RT (AC) → 3RH (DC)
- تست عملی ساده (ایمن):
- یک دیود LED سری با مقاومت ۱kΩ به کنتاکتهای کمکی وصل کنید
- در AC، LED به صورت نیمهروشن یا سوسوزن میزند
- در DC، LED یا کاملاً روشن است یا خاموش
- وزن و ابعاد:
- کنتاکتور DC برای آمپر مشابه ۳۰-۴۰% سنگینتر است
نمیتوانید از روی ظاهر تشخیص دهید AC است یا DC؟ مقاله پلاک خوانی کنتاکتور اطلاعات جامعی را در این خصوص ارائه می نماید.
سیستم خاموشسازی قوس: قلب تفاوت کنتاکتور AC و DC
در کنتاکتور AC:
عبور جریان از صفر → خاموشی طبیعی قوس → محفظه از احیای قوس جلوگیری میکند
در کنتاکتور DC:
قطع مکانیکی → ایجاد قوس پایدار → آهنربا قوس را به صفحات میکشد → تقسیم به قوسهای کوچک → خنکشدن روی صفحات → خاموشی اجباری
در AC، قوس در لحظه عبور جریان از صفر بهطور طبیعی خاموش میشود.
در DC، چون جریان صفر نمیشود، قوس میتواند پایدار بماند و باعث ذوب یا جوش خوردن کنتاکتها شود.
به همین دلیل، کنتاکتورهای DC از:
۱. مگنتهای هدایتکننده قوس
۲. صفحات خنککننده
۳. فاصله هوایی بیشتر بین کنتاکتها
استفاده میکنند تا قوس را مهار و خاموش کنند.
تفاوت کنتاکتور AC و DC در کاربرد
کنتاکتورهای AC: سلطان صنعت سنتی
- موتورهای القایی سهفاز (۹۵% مصرف صنعتی)
- سیستمهای روشنایی صنعتی
- گرمایش الکتریکی (کورهها، هیترها)
- کمپرسورها و پمپهای آب
- تابلوهای توزیع ساختمانهای تجاری
کنتاکتورهای DC: قهرمان فناوریهای نوین
├── انرژی تجدیدپذیر │ ├── پنلهای خورشیدی (PV) │ ├── توربینهای بندی │ └── سیستمهای ذخیرهسازی باتری ├── حملونقل برقی │ ├── ایستگاههای شارژ (EVSE) │ ├── مترو و تراموا │ └── جرثقیلهای بندری └── صنایع خاص ├── الکترولیز (آلومینیوم) ├── جوشکاری مقاومتی └── شتابدهندههای ذرات برای پروژه خورشیدی: اگر قصد نصب سیستم فتوولتائیک دارید، ابتدا الزامات حفاظتی را در مقاله "سیستم خورشیدی چیست؟ (نگاه مهندسی به الزامات حفاظت DC)" بخوانید.
محاسبات انتخاب – فرمولهای عملی
فرمول انتخاب کنتاکتور DC برای سیستم خورشیدی:
I_dc_required = (P_array × 1.25) / V_system V_dc_required = V_oc × 1.2 کنتاکتور انتخاب شده باید: I_rated > I_dc_required و V_rated > V_dc_required
مثال محاسبه:
یک آرایه ۲۰kW با Voc = 600V I_dc = (20000 × 1.25) / 480 = 52A V_dc = 600 × 1.2 = 720V → نیاز به کنتاکتور DC با حداقل ۶۳A/1000V
راهنمای انتخاب کنتاکتور AC و DC
گام ۱: نوع جریان را مشخص کنید
- برق شهر، ژنراتور سنکرون → AC
- باتری، سلول خورشیدی، یکسوکننده → DC
گام ۲: پارامترهای مدار را اندازهگیری کنید
- ولتاژ نامی (V)
- جریان نامی (A)
- جریان هجومی (برای AC) یا ثابت زمانی L/R (برای DC)
گام ۳: رده کاری را تعیین کنید
- AC-3: راهاندازی و قطع موتورهای قفسسنجابی
- AC-4: راهاندازی با جریان کامل، ترمز ضدجریان
- DC-1: بارهای مقاومتی (گرمایش، روشنایی)
- DC-3: موتورهای شنت، قطع در شرایط کار
گام ۴: شرایط محیطی را در نظر بگیرید
- درجه حفاظت (IP): IP20 برای تابلو، IP65 برای فضای باز
- دمای محیط: کویلهای DC به دما حساستر هستند
- ارتفاع از سطح دریا: بالای ۲۰۰۰متر نیاز به ضریب کاهش دارد
گام ۵: گواهینامهها و استانداردها
- IEC/EN 60947-4-1: استاندارد اصلی کنتاکتورها
- UL 508: برای بازار آمریکا
- CE: برای اتحادیه اروپا
- برای سیستمهای خورشیدی: اضافه بر استانداردهای معمول
نیاز به محاسبه دقیق دارید؟ از مقاله “جدول انتخاب کنتاکتور | چگونه کنتاکتور انتخاب کنیم؟” استفاده کنید تا کنتاکتور مناسب برای بار خود را پیدا کنید.
خطاهای رایج و راهحلها
۱۰ خطای متداول در انتخاب کنتاکتور:
| خطا | عاقبت | راه پیشگیری |
|---|---|---|
| استفاده از AC در مدار DC | آتشسوزی در کمتر از ۱۰ ثانیه | بررسی علامت روی پلاک |
| بیتوجهی به جریان هجومی | ذوب کنتاکتها در راهاندازی | استفاده از کنتاکتور AC-3 یا AC-4 |
| نادیده گرفتن رطوبت | اتصالکوتاه بین فازها | انتخاب IP65 برای فضای باز |
| عدم محاسبه ارتفاع | کاهش توان قطع ۱۰% به ازای هر ۱۰۰۰متر | انتخاب کنتاکتور با آمپر بالاتر |
| استفاده در دمای بالا | کاهش عمر عایقها | نصب در محیط خنک یا تهویه |
آزمایش عملی: اگر اشتباه کنیم چه میشود؟
سناریو فاجعه: کنتاکتور AC در مدار DC
- لحظه قطع مدار:
- کنتاکتها شروع به باز شدن میکنند.
- قوس الکتریکی ایجاد میشود.
- در AC، این قوس در اولین عبور از صفر خاموش میشود (حداکثر ۱۰ میلیثانیه بعد).
- اما در DC:
- قوس ادامه مییابد.
- دمای قوس به ۶۰۰۰-۱۰۰۰۰ درجه سانتیگراد میرسد (دمای سطح خورشید: ۵۵۰۰°C).
- کنتاکتها ذوب میشوند.
- در کمتر از ۱ ثانیه، کنتاکتها به هم جوش میخورند و برای همیشه وصل میمانند.
- نتایج:
- مدار هرگز قطع نمیشود.
- در صورت اتصالکوتاه، هیچ حفاظتی وجود ندارد.
- آتشسوزی در تابلو برق.
- تخریب کامل تجهیزات پاییندست.
سناریو معکوس: کنتاکتور DC در مدار AC
- معمولاً کار خواهد کرد اما:
- هزینه بالاتر بدون نیاز واقعی
- بزرگتر و اشغال فضای بیشتر
- ممکن است نویز بیشتری تولید کند (لرزش مکانیکی)
- به صرفه نیست اما خطرناک نیست
سوالات متداول در مورد تفاوت کنتاکتور AC و DC
سوال ۱: آیا میتوان با اضافه کردن خازن یا مدار RC سناب، کنتاکتور AC را برای DC مناسب کرد؟
پاسخ: به هیچ وجه! مدارهای سناب فقط برای حذف نویز RF هستند. آنها نمیتوانند مشکل اصلی که عدم وجود نقطه صفر در DC است را حل کنند. این کار مانند این است که برای خاموش کردن آتشسوزی جنگل از یک بطری آب استفاده کنید.
سوال ۲: چرا در سیستمهای خورشیدی از کنتاکتور DC خاص استفاده میشود؟
پاسخ: به دلیل ولتاژ DC بالا (تا ۱۵۰۰V) و جریان اتصالکوتاه بسیار بالا از پنلها. این کنتاکتورها:
- توانایی قطع در ولتاژ DC بالا را دارند
- دارای قطعکننده مستقل در صورت جوش خوردن کنتاکتها هستند
- برای قطع زیر بار پنلهای خورشیدی طراحی شدهاند
سوال ۳: تفاوت کنتاکتور DC با کلید قطع بار (Load Break Switch) در چیست؟
پاسخ:
- کنتاکتور DC: برای تعداد قطع و وصل زیاد (میلیونها بار) طراحی شده، کنترل از راه دور دارد.
- کلید قطع بار DC: برای قطع گهگاه (چند بار در روز)، معمولاً دستی، برای ایزوله کردن مدار.
سوال ۴: آیا علامت AC/DC روی برخی کنتاکتورها به معنای جهانی بودن است؟
پاسخ: بله، اما با محدودیتهای جدی:
- معمولاً فقط برای ولتاژهای پایین (مثلاً تا ۶۰V DC)
- جریان DC مجاز اغلب ۱۰-۲۰% جریان AC同名 است
- حتماً دیتاشیت را با دقت مطالعه کنید
استانداردها و کدهای شناسایی
استانداردهای الزامی در ایران:
- ملی ایران: ISIRI 6072 (مطابق با IEC 60947-4-1)
- تاییدیه اداره کل استاندارد: برای پروژههای دولتی
- گواهی پدافند غیرعامل: برای تاسیسات حیاتی
گواهیهای بینالمللی مهم:
- IEC/EN 60947-4-1: استاندارد اصلی
- UL 508: برای صادرات به آمریکا
- CE: برای اتحادیه اروپا
- TUV: برای سیستمهای خورشیدی
تستهای عملی میدانی
تست سلامت کنتاکتور DC (پیش از نصب):
- تست مقاومت عایقی:
- مگااهممتر روی رنج ۱۰۰۰V
- مقاومت بین ترمینالها > ۱۰۰MΩ
- تست عملکرد کویل:
- ولتاژ نامی ±۱۰% اعمال شود
- کنتاکتور باید بدون گیرکردن عمل کند
- تست زمان قطع:
- با اسیلوسکوپ یا تایمر دیجیتال
- زمان قطع < ۳۰ms برای DC
جمعبندی نهایی: ۵ قانون طلایی
- هرگز، هرگز، هرگز کنتاکتور AC را در مدار DC استفاده نکنید.
- کنتاکتور DC میتواند در مدار AC کار کند اما مقرونبهصرفه نیست.
- برای سیستمهای خورشیدی، باتری و خودروهای برقی فقط از کنتاکتور مخصوص DC استفاده کنید.
- همیشه پلاک و دیتاشیت را قبل از خرید بررسی کنید.
- در صورت شک، با مهندس برق مجرب مشورت کنید – هزینه مشاوره بسیار کمتر از خسارت احتمالی است.
