خرید و قیمت کلید اتوماتیک NSC – بررسی قیمت و انتخاب مدل مناسب

کلید اتوماتیک سه فاز (MCCB) | خرید از نمایندگی رسمی NSC نیروسامان
کلید اتوماتیک یا Molded Case Circuit Breaker (MCCB) یکی از اساسی‌ترین تجهیزات حفاظتی در تابلوهای برق صنعتی و ساختمانی است. این کلید وظیفه قطع خودکار مدار را در برابر اضافه جریان و اتصال کوتاه بر عهده دارد و از آسیب رسیدن به تجهیزات الکتریکی جلوگیری می‌کند. شرکت نیروسامان (NSC) به عنوان یکی از معتبرترین تأمین‌کنندگان تجهیزات برق در ایران، طیف گسترده‌ای از کلید اتوماتیک سه پل و چهار پل را با مکانیزم‌های متنوع و ظرفیت‌های مختلف عرضه می‌کند.


کلید اتوماتیک کمپکت NSC چیست؟
کلید اتوماتیک کمپکت (Compact MCCB) نسل پیشرفته‌ای از کلیدهای اتوماتیک است که با فریم سایز کوچک‌تر، فضای کمتری در تابلو برق اشغال می‌کند. سری NS-05 نیروسامان با 8 فریم سایز طراحی شده تا حداکثر صرفه‌جویی در فضا را ممکن سازد.

مهم‌ترین مزیت‌های کلید اتوماتیک کمپکت NSC:

فضای کافی برای شمش‌کشی بدون نیاز به تجهیزات اضافه
جنس بدنه از مواد نسوز با مقاومت بالا در برابر حرارت
نوآوری Contact Repulsion جهت بالا بردن سرعت عملکرد کنتاکت‌ها
مکانیزم داخلی ضد قوس الکتریکی برای ایمنی بیشتر
رنج جریان گسترده از ۱۰ تا ۱۲۵۰ آمپر در یک سری محصولی
مطابق با استانداردهای بین‌المللی EN60947-2 و GB14048.2
قابلیت کار در دمای محیطی تا ۴۰ درجه سانتی‌گراد


انواع کلید اتوماتیک سه پل NSC | سری NS-05

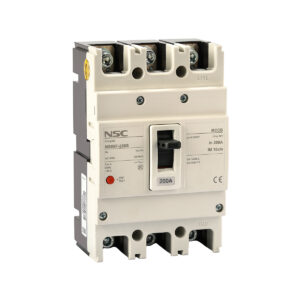

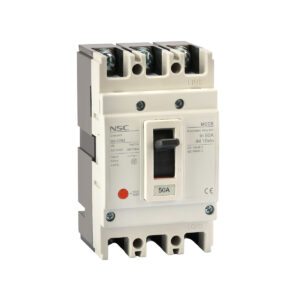

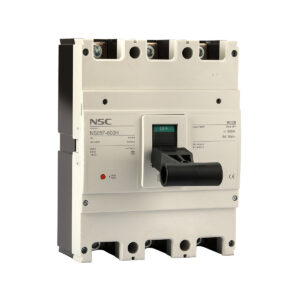

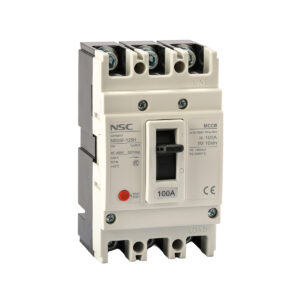

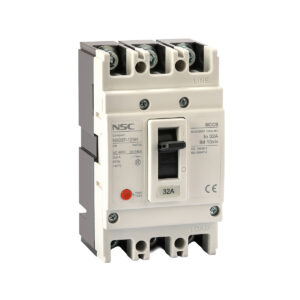

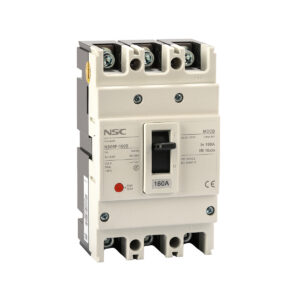

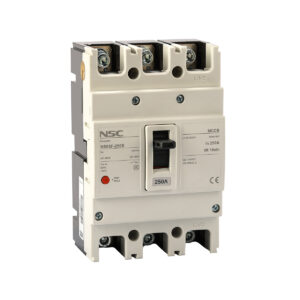

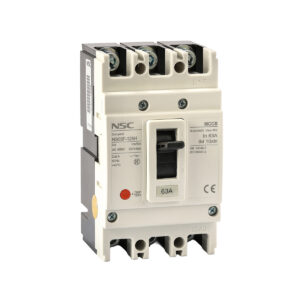

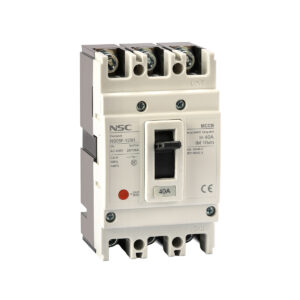

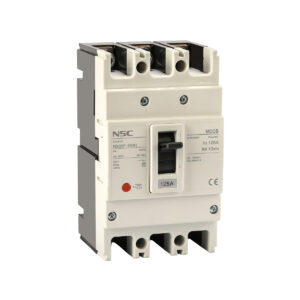

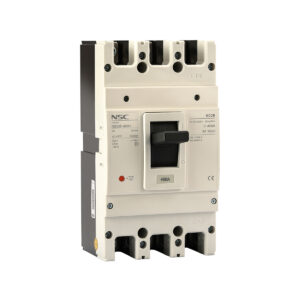

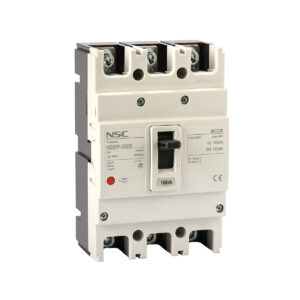

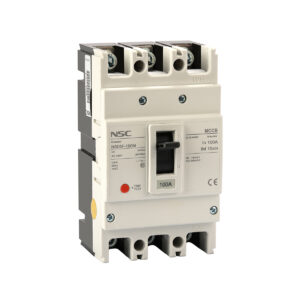

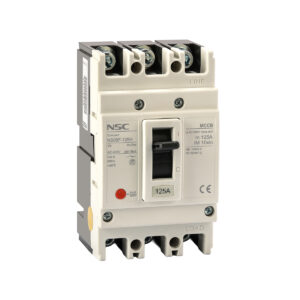

۱. کلید اتوماتیک سه پل با مکانیزم ثابت (Fix) — مدل NS05-F
مناسب‌ترین گزینه برای مدارهایی که جریان آن‌ها ثابت و از پیش مشخص است. در این مدل، تنظیمات حفاظتی در کارخانه انجام شده و نیاز به تنظیم میدانی ندارد.

فریم سایز (A)
رنج جریان نامی (A)
ظرفیت قطع (kA)

۱۲۵
۱۰ تا ۱۲۵
تا ۲۵

۱۶۰
۱۰ تا ۱۶۰
تا ۵۰

۲۵۰
۱۰۰ تا ۲۵۰
تا ۵۰

۴۰۰
۲۵۰ تا ۶۳۰
تا ۵۰

۶۳۰
۲۵۰ تا ۶۳۰
تا ۶۵

۸۰۰
۵۰۰ تا ۸۰۰
تا ۷۰

۱۰۰۰
۶۳۰ تا ۱۰۰۰
تا ۶۵

۱۲۵۰
۸۰۰ تا ۱۲۵۰
تا ۷۰

ولتاژ نامی: AC400V | ولتاژ عایقی: AC1000V | تعداد پل: ۳ یا ۴



۲. کلید اتوماتیک سه پل قابل تنظیم (Adjustable) — مدل NS05-A
بهترین انتخاب برای پروژه‌هایی که نیاز به انعطاف در تنظیم جریان دارند. مکانیزم حرارتی مغناطیسی قابل تنظیم امکان تغییر آستانه قطع را در محل نصب فراهم می‌کند.

فریم سایز (A)
رنج تنظیم جریان (A)
ظرفیت قطع (kA)

۱۶۰
۲۰-۲۵ تا ۱۲۵-۱۶۰
تا ۵۰

۲۵۰
۱۰۰-۱۲۵ تا ۲۰۰-۲۵۰
تا ۵۰

۴۰۰
۲۰۰-۲۵۰ تا ۳۲۰-۴۰۰
تا ۵۰

۶۳۰
۴۰۰-۵۰۰ تا ۵۰۰-۶۳۰
تا ۵۰

۸۰۰
۴۰۰-۵۰۰ تا ۶۳۰-۸۰۰
تا ۵۰

۱۰۰۰
۱۰۰۰
تا ۶۵

۱۲۵۰
۱۲۵۰
تا ۶۵

۳. کلید اتوماتیک سه پل الکترونیکی (Electronic) — مدل NS05-E
پارامترهای قابل تنظیم:

IR: جریان قطع در اضافه بار (تأخیر زیاد)
Isd: جریان قطع در اتصال کوتاه (تأخیر کم) — تنظیم کارخانه: 0.1s
Ii: جریان قطع فوری در اتصال کوتاه
Ip: جریان هشدار اولیه در اضافه بار (پیش‌فرض: IR×0.85)

فریم سایز (A)
رنج جریان (A)
ظرفیت قطع (kA)

۱۶۰
۱۶-۳۲ تا ۸۰-۱۶۰
۲۵/۱۸

۲۵۰
۱۰۰-۲۵۰
۲۵/۱۸

۴۰۰
۲۰۰-۴۰۰
۲۵/۱۸

۶۳۰
۲۰۰-۶۳۰
۳۶/۱۸

۸۰۰
۳۰۰-۸۰۰
۵۰/۳۵

۱۰۰۰
۶۳۰-۱۰۰۰
۶۵/۵۰

۱۲۵۰
۸۵۰-۱۲۵۰
۶۵/۵۰


راهنمای انتخاب کلید اتوماتیک سه پل مناسب
انتخاب درست کلید اتوماتیک به چند عامل کلیدی بستگی دارد:

۱. جریان نامی مدار جریان نامی مدار را محاسبه کنید و کلیدی انتخاب کنید که رتبه جریان آن حدود ۱۰ تا ۲۵ درصد بیشتر از جریان کاری باشد.

۲. ظرفیت اتصال کوتاه (ICU) این مقدار باید از حداکثر جریان اتصال کوتاه احتمالی در نقطه نصب بیشتر باشد. سری NS-05 ظرفیت قطع از ۲۰ تا ۷۰ کیلوآمپر ارائه می‌دهد.

۳. نوع مکانیزم

مدار با جریان ثابت ← مدل F (ثابت)
نیاز به تنظیم در محل ← مدل A (قابل تنظیم)
تنظیم با رله الکترونیکی ← مدل E (الکترونیکی)

۴. تعداد پل

شبکه سه فاز بدون نول ← ۳ پل (3P)
شبکه سه فاز با نول ← ۴ پل (4P)


تجهیزات جانبی کلید اتوماتیک NSC
سری NS-05 نیروسامان قابلیت تجهیز به انواع اکسسوری‌های داخلی را دارد که عملکرد و قابلیت‌های کلید را به طور قابل توجهی افزایش می‌دهند. این تجهیزات باید همزمان با کلید اصلی یا از همان ابتدا سفارش داده شوند تا سازگاری ابعاد و مدل تضمین شود.
۱. رله شانت (Shunt Release) — کد: SHR
رله شانت امکان قطع از راه دور کلید اتوماتیک را با اعمال ولتاژ فراهم می‌کند. هنگامی که ولتاژ به کویل شانت اعمال شود، کلید فوری قطع می‌شود. این تجهیز برای سیستم‌های اعلام حریق، خاموش‌سازی اضطراری و کنترل از راه دور کاربرد دارد.

ولتاژ نامی رله شانت:

AC 220V
AC 380V
DC 24V
DC 110V

کد سفارش نمونه:

NS05-SHR-160S&125M-220AC — مناسب فریم سایز ۱۲۵ و ۱۶۰
NS05-SHR-250H-220AC — مناسب فریم سایز ۲۵۰
NS05-SHR-400-800H-220AC — مناسب فریم سایز ۴۰۰، ۶۳۰ و ۸۰۰


۲. رله آندر (Under Voltage Release) — کد: UVR
رله آندر یا رله زیر ولتاژ در صورت افت یا قطع ولتاژ شبکه به طور خودکار کلید را قطع می‌کند. این تجهیز از راه‌اندازی مجدد ناخواسته تجهیزات پس از برگشت برق جلوگیری می‌کند و در صنایعی که راه‌اندازی ناگهانی خطرناک است ضروری است.

ولتاژ نامی رله آندر:

AC 220V
AC 240V
AC 380V
AC 415V

کد سفارش نمونه:

NS05-UVR-160-220AC — مناسب فریم سایز ۱۲۵ و ۱۶۰
NS05-UVR-250-220AC — مناسب فریم سایز ۲۵۰
NS05-UVR-800-220AC — مناسب فریم سایز ۴۰۰، ۶۳۰ و ۸۰۰


۳. کنتاکت کمکی (Auxiliary Switch) — کد: AXS
کنتاکت کمکی وضعیت باز یا بسته بودن کلید اتوماتیک را به صورت سیگنال الکتریکی به سیستم کنترل یا PLC منتقل می‌کند. این تجهیز برای مانیتورینگ از راه دور، سیستم‌های SCADA و تابلوهای هوشمند ضروری است.

مشخصات:

ولتاژ: AC125V / 5A یا AC250V / 3A یا DC125V / 0.4A

کد سفارش نمونه:

NS05-AXS-160-250AC — مناسب فریم سایز ۱۲۵ و ۱۶۰
NS05-AXS-250-250AC — مناسب فریم سایز ۲۵۰
NS05-AXS-800-250AC — مناسب فریم سایز ۴۰۰، ۶۳۰ و ۸۰۰


4. مکانیزم موتور (Electric Operation Mechanism)
مکانیزم موتور امکان وصل و قطع برقی کلید از راه دور را فراهم می‌کند. این تجهیز در مدل های ذیل عرضه می شود:

محصول
جریان نامی MCCB
 مدل
مشخصات

Motor MCCB
125A
NS05-MOT-160-125A-230VAC
3P – 125A

Motor MCCB
160A
NS05-MOT-160-160A-230VAC
3P – 160A

Motor MCCB
250A
NS05-MOT-250-250A-230VAC
3P – 250A

Motor MCCB
400A
NS05-MOT-800-400A-230VAC
3P – 400A

Motor MCCB
630A
NS05-MOT-800-630A-230VAC
3P – 630A

Motor MCCB
800A
NS05-MOT-800-800A-230VAC
3P – 800A


جدول ترکیب‌های مجاز تجهیزات جانبی
سری NS-05 امکان نصب همزمان چند تجهیز جانبی را دارد. جدول زیر ترکیب‌های استاندارد را نشان می‌دهد:

ترکیب تجهیزات
قابل نصب

کنتاکت کمکی + آلارم
✓

رله شانت + کنتاکت کمکی
✓

رله آندر + کنتاکت کمکی
✓

رله شانت + کنتاکت کمکی + آلارم
✓

رله آندر + کنتاکت کمکی + آلارم
✓

دو گروه کنتاکت کمکی + آلارم
✓

دو گروه کنتاکت کمکی + رله شانت
✓

نکته: برخی ترکیب‌ها بسته به فریم سایز و سمت چپ یا راست نصب محدودیت دارند. پیش از سفارش با کارشناسان نیروسامان مشورت کنید.



قیمت کلید اتوماتیک NSC
قیمت کلید اتوماتیک سه فاز NSC بسته به فریم سایز، نوع مکانیزم (F/A/E)، کلاس ظرفیت قطع (S/M/H) و تعداد پل متفاوت است. برای دریافت قیمت به‌روز و رسمی کلید اتوماتیک NSC با کارشناسان فروش نیروسامان تماس بگیرید.

🔹 کلیدهای با فریم سایز ۱۲۵ و ۱۶۰ (آمپراژ پایین) — مناسب تابلوهای ساختمانی و صنایع کوچک
🔹 کلیدهای با فریم سایز ۴۰۰ تا ۸۰۰ — مناسب تابلوهای توزیع صنعتی
🔹 کلیدهای با فریم سایز ۱۰۰۰ و ۱۲۵۰ — مناسب پست‌های برق و صنایع سنگین

برای مشاوره رایگان انتخاب کلید اتوماتیک مناسب پروژه خود، با کارشناسان نیروسامان تماس بگیرید.


راهنمای خرید کلید اتوماتیک سه فاز NSC
از کجا کلید اتوماتیک NSC بخریم؟
خرید کلید اتوماتیک از منابع معتبر یکی از مهم‌ترین نکاتی است که باید به آن توجه کنید. با توجه به گسترش محصولات تقلبی در بازار تجهیزات برق، تنها از نمایندگی رسمی NSC نیروسامان یا فروشگاه اینترنتی معتبر خرید کنید تا از اصالت کالا، گارانتی و پشتیبانی فنی مطمئن باشید.

خرید از نیروسامان مزایای زیر را دارد:

ضمانت اصالت کالا با شناسه رهگیری
گارانتی رسمی و خدمات پس از فروش
مشاوره فنی رایگان قبل از خرید
ارسال به سراسر ایران
صدور فاکتور رسمی با مهر و امضا


نکات مهم هنگام خرید کلید اتوماتیک
۱. مدل را دقیق مشخص کنید

پیش از خرید، کد کامل محصول را بدانید. به عنوان مثال اگر به کلید اتوماتیک سه پل ۱۶۰ آمپر قابل تنظیم با ظرفیت قطع S نیاز دارید، کد سفارش آن NS05-A-160-S-W-125:160-3-1-Q است. خرید بر اساس کد دقیق از اشتباه و برگشت کالا جلوگیری می‌کند.

۲. ظرفیت قطع را با مطالعه تابلو تطبیق دهید

قبل از خرید حتماً از مهندس برق پروژه بخواهید حداکثر جریان اتصال کوتاه در نقطه نصب را محاسبه کند. خرید کلیدی با ICU کمتر از این مقدار می‌تواند خطرناک باشد.

۳. تجهیزات جانبی را همزمان سفارش دهید

اگر به رله شانت (SHR)، رله آندر (UVR)، کنتاکت کمکی (AXS) یا مکانیزم موتور (MOT) نیاز دارید، همزمان با کلید اصلی سفارش دهید تا سازگاری اندازه و مدل تضمین شود.

۴. از خرید کلیدهای دست دوم پرهیز کنید

کلید اتوماتیک تعداد سیکل عملکردی مشخصی دارد (برای مثال مدل NS05-F-125 حداکثر ۶۰۰۰ سیکل روشن و ۹۰۰۰ سیکل خاموش). کلید دست دوم ممکن است در شرایط اضطراری عمل نکند.

۵. از اصالت کالا مطمئن شوید

محصولات اصل NSC دارای لوگوی CE و مشخصات فنی چاپ‌شده روی بدنه هستند. در صورت تردید، شماره سریال را از نمایندگی رسمی استعلام بگیرید.


مراحل خرید آنلاین کلید اتوماتیک از نیروسامان
۱. مشخصات فنی را تهیه کنید — جریان نامی، ولتاژ، تعداد پل، نوع مکانیزم

۲. با کارشناس مشورت کنید — تیم فنی نیروسامان مدل مناسب را پیشنهاد می‌دهد

۳. کد سفارش را تأیید کنید — کد کامل محصول را قبل از ثبت سفارش بررسی کنید

۴. سفارش را ثبت کنید — از طریق سایت یا تماس مستقیم

۵. فاکتور رسمی دریافت کنید — برای گارانتی و حسابداری ضروری است


سؤالات متداول درباره کلید اتوماتیک سه پل
کلید اتوماتیک سه پل چه تفاوتی با چهار پل دارد؟
کلید سه پل (3P) برای شبکه‌های سه فاز بدون نول به کار می‌رود، در حالی که کلید چهار پل (4P) یک کنتاکت اضافه برای سیم نول دارد و در شبکه‌هایی که نول باید قطع شود استفاده می‌شود.

تفاوت کلاس S، M و H در ظرفیت قطع چیست؟
S (Standard)، M (Medium) و H (High) نشان‌دهنده سطح ظرفیت قطع اتصال کوتاه هستند. کلاس H بالاترین ظرفیت را دارد و برای محل‌هایی با جریان اتصال کوتاه بالا مناسب است.

ICU و ICS چه فرقی دارند؟
ICU ظرفیت قطع نهایی (Ultimate) است که کلید پس از آن دیگر قابل استفاده نیست. ICS ظرفیت قطع عملیاتی (Service) است که کلید بعد از قطع در این سطح همچنان قابل استفاده می‌ماند.

کلید اتوماتیک کمپکت برای چه کاربردهایی مناسب است؟
کلید اتوماتیک کمپکت برای تابلوهای برق صنعتی، ساختمانی، توزیع توان، حفاظت موتورهای الکتریکی و هر جایی که فضا محدود است مناسب است.

آیا کلید اتوماتیک NSC دارای تأییدیه استاندارد است؟
بله، تمام محصولات سری NS-05 مطابق با استانداردهای بین‌المللی EN60947-2 و GB14048.2 تولید شده‌اند.

چگونه کد سفارش کلید اتوماتیک NSC را بخوانم؟
به عنوان مثال NS05-A-160-S-W-125:160-3-1-Q یعنی: کلید اتوماتیک قابل تنظیم، فریم سایز ۱۶۰، کلاس S، با اهرم مستقیم، جریان نامی ۱۲۵ تا ۱۶۰ آمپر، سه پل، کاربرد توزیع توان، نصب روی پنل.

حداقل تعداد برای خرید عمده چقدر است؟
برای اطلاع از شرایط خرید عمده و تخفیف‌های ویژه پروژه‌ای با واحد فروش نیروسامان تماس بگیرید.

گارانتی کلید اتوماتیک NSC چقدر است؟
تمام محصولات خریداری‌شده از نمایندگی رسمی نیروسامان دارای گارانتی معتبر هستند. برای اطلاع از شرایط دقیق گارانتی با کارشناسان تماس بگیرید.

تفاوت خرید از نمایندگی رسمی و بازار آزاد چیست؟
خرید از نمایندگی رسمی ضمانت اصالت کالا، گارانتی معتبر و پشتیبانی فنی را شامل می‌شود. در بازار آزاد ممکن است با محصولات تقلبی یا بدون گارانتی مواجه شوید که در شرایط اضطراری خطرناک است.
