ترمینال توزیع که با نام ترمینال باکس تابلویی یا ترمینال تقسیم برق نیز شناخته میشود، یکی از تجهیزات مهم در تابلو برق است که وظیفه توزیع جریان به مدارهای مختلف را بر عهده دارد. در این صفحه با انواع، مشخصات فنی، کاربردها و نکات خرید ترمینال توزیع برق صنعتی آشنا میشوید.
شرکت نیروسامان مجموعهای متنوع از بلوکهای ترمینال توزیع با ویژگیها و عملکردهای مختلف را ارائه میدهد. این محصولات شامل بلوکهای ورودی، بلوکهای اتصال به زمین هستند که هرکدام بهمنظور بهبود عملکرد و ایمنی سیستمهای برقی طراحی شدهاند.
جریان و ابعاد:
انواع پل:
| تعداد پل | آمپرهای موجود |
|---|---|
| 1 پل | 80A، 125A، 160A، 175A، 250A، 400A، 500A |
| 2 پل | 40A، 80A، 100A، 125A |
| 3 پل | 125A، 175A |
| 4 پل | 40A، 80A، 100A، 125A، 160A |
حداکثر شدت جریان به مدل خاص بلوک ترمینال توزیع بستگی دارد که روی قاب ترمینال حک شده است. در ترمینال های NSC ها بر اساس کدهای فنی انواع بلوک ها تعریف شده اند.
دسته بندی بلوک ترمینال توزیع علاوه بر شدت جریان بر مبنای تعداد پل و تعداد پیچ تعبیه شده بر روی آن جهت اتصال سیم صورت میگیرد. تنوع شدت جریان از 40 تا 150 آمپر در ترمینال توزیع و تا 500 آمپر در ترمینال قدرت ارائه میشود.
| شناسه محصول | تعداد پیچ | تعداد پل | آمپر |
|---|---|---|---|
| NS22-FJ 80 A | – | 1 | 80 |
| NS22-FJ 125 A | – | 1 | 125 |
| NS22-FJ 160 A | – | 1 | 160 |
| NS22-FJ 175 A | – | 1 | 175 |

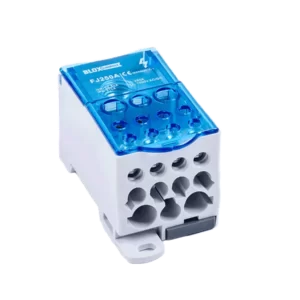

| NS22-FJ 250 A | – | 1 | 250 |
| NS22-FJ 400 A | – | 1 | 400 |
| NS22-FJ 500 A | – | 1 | 500 |
| NS22-FJ 125 A – 3P | – | 3 | 125 |
| NS22-FJ 175 A – 3P | – | 3 | 175 |
| NS22-FJ 125 A – 1P | – | 1 | 125 |
| NS22-FJ 250 A – 1P | – | 1 | 250 |
| NS22-FJ 250 AL | – | 1 | 250 |
| NS22-FJ 217/40 B | 17 | 2 | 40 |
| NS22-FJ 208/80 B | 8 | 2 | 80 |
| NS22-FJ 218/80 B | 18 | 2 | 80 |
| NS22-FJ 207/100B | 7 | 2 | 100 |
| NS22-FJ 211/100 B | 11 | 2 | 100 |
| NS22-FJ 215/100 B | 15 | 2 | 100 |
| NS22-FJ 207/125 BE | 7 | 2 | 125 |
| NS22-FJ 211/125 BE | 11 | 2 | 125 |
| NS22-FJ 215/125 BE | 15 | 2 | 125 |
| NS22-FJ 207/125 B | 7 | 2 | 125 |
| NS22-FJ 215/125 B | 15 | 2 | 125 |
| NS22-FJ 413/40 B | 13 | 4 | 40 |
| NS22-FJ 413/80 B | 13 | 4 | 80 |
| NS22-FJ 408/80 B | 8 | 4 | 80 |

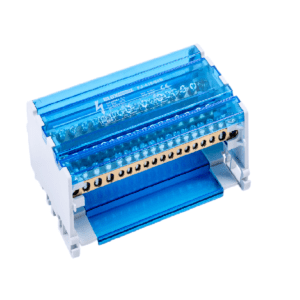

| NS22-FJ 418/80 B | 18 | 4 | 80 |
| NS22-FJ 407/100 B | 7 | 4 | 100 |
| NS22-FJ 411/100 B | 11 | 4 | 100 |
| NS22-FJ 415/100 B | 15 | 4 | 100 |
| NS22-FJ 407/125 BE | 7 | 4 | 125 |
| NS22-FJ 411/125 BE | 11 | 4 | 125 |
| NS22-FJ 415/125 BE | 15 | 4 | 125 |
| NS22-FJ 407/125 B | 7 | 4 | 125 |
| NS22-FJ 411/125 B | 11 | 4 | 125 |
| NS22-FJ 415/125 B | 15 | 4 | 125 |

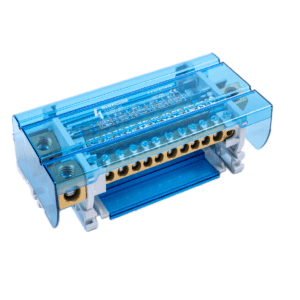

| NS22-FJ 412/160 B | 12 | 4 | 160 |
| NS22-FJ 412/160 BH | 12 | 4 | 160 |
| NS22-NB 125A | – | 1 | 125 |
| NS22-NB 160A | – | 1 | 160 |
۱. جریان و ولتاژ نامی ترمینال توزیع
هنگام خرید، مطمئن شوید ترمینال مورد نظر میتواند جریان و ولتاژ مدار شما را تحمل کند. انتخاب نادرست باعث داغ شدن یا سوختن مدار میشود.
۲. تعداد انشعابات و پلها ترمینال توزیع
ترمینالهای توزیع در انواع ۱ پل، ۲ پل، ۳ پل و 4 پل تولید میشوند. تعداد پل و پیچهای اتصال روی ترمینال باید با تعداد مدارهای خروجی شما هماهنگ باشد.
۳. جنس و کیفیت ساخت ترمینال توزیع
انتخاب ترمینالهایی با هادی مسی یا آلیاژ مقاوم در برابر حرارت، دوام و ایمنی مدار را تضمین میکند. ترمینالهای بیکیفیت ممکن است در برابر بار زیاد تاب نیاورند.
۴. استانداردهای ایمنی و کیفیت ترمینال توزیع
ترمینالهایی انتخاب کنید که دارای تأییدیههای بینالمللی باشند. این استانداردها عملکرد ایمن و پایدار ترمینال را تضمین میکنند.
۵. بررسی کاتالوگ فنی قبل از خرید
با مراجعه به کاتالوگ فنی میتوانید مدل دقیق و مشخصات کامل ترمینال توزیع را بررسی و با پروژهتان تطبیق دهید.
برای بررسی مشخصات فنی و دانلود کاتالوگ محصول ترمینال توزیع NSC، وارد صفحه محصول مربوطه شوید.
خرید ترمینال تقسیم برق صنعتی نیاز به دقت در انتخاب و بررسی ویژگیهای مختلف دارد تا بهترین گزینه متناسب با نیازهای فنی و ایمنی شما انتخاب شود.
برای دریافت قیمت به روز ترمینال توزیع یا ترمینال باکس تابلویی و مشاوره فنی رایگان با کارشناسان نیروسامان تماس بگیرید.
