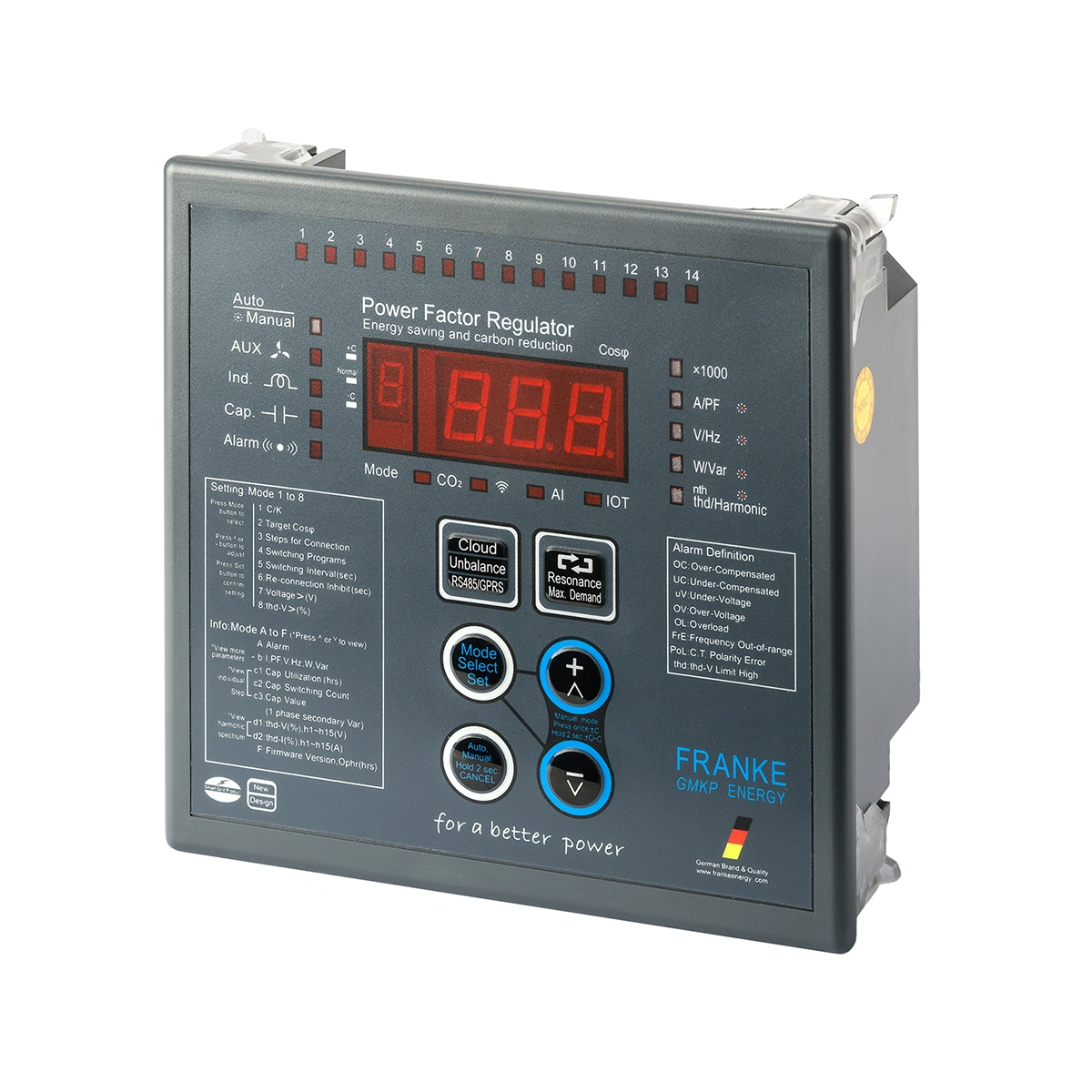

رگولاتور خازنی ۱۴ پله NSC | کنترلر هوشمند توان راکتیو مدل GMKP 800 II -14steps
راهکار حرفهای تثبیت ضریب توان برای صنایع نیمهسنگین و تأسیسات حساس**
رگولاتور خازنی 14 پله مرز جدیدی در کنترل توان راکتیو
رگولاتور خازنی ۱۴ پله NSC یک پلتفرم کنترلی نسل جدید است که برای پاسخگویی به چالشهای شبکههای صنعتی با پیچیدگی متوسط تا بالا طراحی شده است. این دستگاه صرفاً یک کنترلکننده ساده نیست، بلکه یک سیستم هوشمند تصمیمساز است که با آنالیز پیوسته رفتار بار، الگوی بهینه جابهجایی پلههای خازنی را تعیین میکند.
تفاوت بنیادین مدل ۱۴ پله با نسخه ۱۲ پله در لایه پردازشی آن است. جایی که الگوریتمهای کلاسیک جای خود را به منطق فازی و تصمیمگیری پیشبینانه میدهند. مشخصات فنی و قیمت رگولاتور خازنی 12 پله
فلسفه طراحی؛ چرا ۱۴ پله؟
در نگاه اول، ۱۴ پله تنها دو عدد بیشتر از ۱۲ پله است. اما فلسفه طراحی این محصول فراتر از افزایش تعداد خروجیهاست:
– پوشش شکاف عملکردی:
در شبکههایی که بار به صورت پلکانی تغییر میکند (مثلاً خطوط تولید با ماشینآلات متعدد)، ۱۲ پله برای پوشش همه سناریوها کافی نیست و ۲۴ پله بیشطراحی محسوب میشود. ۱۴ پله نقطه بهینه این بازه است.
-کنترل هارمونیکهای رده متوسط:
شبکههایی با THD بین ۸ تا ۱۸ درصد نیازمند الگوریتمهایی هستند که همزمان با جبران توان راکتیو، اثر هارمونیکها را نیز مدیریت کنند.
– انعطاف در چیدمان وزنی:
با ۱۴ پله، میتوان ترکیبهای باینری (۱:۲:۴:۸) و خطی را به صورت ترکیبی پیادهسازی کرد و به دقت ۰.۵٪ در تنظیم ضریب توان دست یافت.
معماری داخلی رگولاتور خازنی 14 پله
هسته پردازشی
رگولاتور ۱۴ پله NSC بر پایه یک **ریزپردازنده ۳۲ بیتی** با معماری ARM طراحی شده است. نرخ نمونهبرداری ۴۰۰۰ بار در ثانیه (۴ کیلوهرتز) امکان تشخیص نوسانات گذرا تا ۵ میلیثانیه را فراهم میکند. این ویژگی در مدل ۱۲ پله با نرخ ۲ کیلوهرتز، محدودیت تشخیص نوسانات کوتاهمدت را داشت.
الگوریتم کنترلی؛ تفاوت در هسته سختافزاری نیست، در لایه نرمافزاری است
مدل ۱۲ پله از کنترلکنندههای PID کلاسیک با ضرایب ثابت استفاده میکند. اما مدل ۱۴ پله مجهز به کنترولر فازی تطبیقی (Adaptive Fuzzy Controller) است که:
– رفتار بار را در سه بازه زمانی کوتاهمدت (۵ دقیقه)، میانمدت (۱ ساعت) و بلندمدت (۲۴ ساعت) مدلسازی میکند
– بر اساس مدل ساخته شده، ضرایب کنترلی را بهروزرسانی میکند
– نوسانات (Hunting) را حتی در بارهای ضربهای به صفر میرساند
مدیریت هارمونیکها
تفاوت دیگر در قابلیت تحلیل هارمونیک است. مدل ۱۲ پله هارمونیکها را تا مرتبه ۱۱ نمایش میدهد، اما مدل ۱۴ پله با استفاده از تبدیل فوریه گسسته (DFT) قادر به شناسایی و نمایش هارمونیکهای فرد تا مرتبه ۲۵ است. این دادهها برای طراحی فیلترهای غیرفعال در شبکههای صنعتی حیاتی هستند.
مشخصات فنی افتراقی رگولاتور خازنی 14 پله
| ویژگی | مدل ۱۲ پله | مدل ۱۴ پله | ارتقاء |
|——-|————|————|——–|
| **پهنای باند اندازهگیری** | تا ۲ کیلوهرتز | تا ۵ کیلوهرتز | ۲.۵ برابر |
| **منطقه مرده کنترلی (Dead Band)** | ۰.۰۲ ± | ۰.۰۰۵ ± | دقت ۴ برابر |
| **تعداد پروفایل زمانی** | ندارد | ۴ پروفایل مستقل | قابلیت برنامهریزی فصلی |
| **حافظه رویداد (Event Log)** | ۵۰ رویداد | ۵۰۰ رویداد با زمانسنج داخلی | ۱۰ برابر |
| **دقت اندازهگیری توان راکتیو** | ۲٪ | ۱٪ | افزایش دقت ۱۰۰٪ |
| **رنج C/K** | ۰.۰۱ تا ۱.۵ | ۰.۰۰۵ تا ۳.۰ | پوشش CTهای ضعیف و قوی |
| **زمان پاسخ در بار ضربهای** | ۴۰ ثانیه | ۱۵ ثانیه | ۶۲٪ سریعتر |
سناریوهای کاربردی رگولاتور خازنی 14 پله
سناریوی اول: کارخانه با خطوط تولید چندشیفته
در کارخانههایی که در شیفتهای مختلف، تعداد متفاوتی از ماشینآلات فعال هستند، توان راکتیو مورد نیاز به صورت پلکانی و با شیب متغیر تغییر میکند. مدل ۱۴ پله با ۱۴ خروجی و الگوریتم فازی میتواند این تغییرات را بدون ایجاد شوک به شبکه مدیریت کند.
سناریوی دوم: مجتمعهای تجاری-اداری با سیستمهای تهویه مطبوع متمرکز
چیلرها و پمپهای بزرگ در مجتمعهای بزرگ، جریان راهاندازی بالایی دارند. مدل ۱۴ پله با قابلیت تشخیص جریان هجومی و تاخیر هوشمند در قطع و وصل، از آسیب به کنتاکتورها جلوگیری میکند.
سناریوی سوم: شبکههای دارای منابع تولید پراکنده (DG)
در حضور دیزل ژنراتورها یا نیروگاههای خورشیدی، جهت توان راکتیو تغییر میکند. مدل ۱۴ پله با قابلیت اندازهگیری دوطرفه توان (Bi-directional)، این شرایط را تشخیص داده و استراتژی کنترلی را معکوس میکند.
لایههای حفاظتی رگولاتور خازنی 14 پله
؛ فراتر از یک رگولاتور ساده
حفاظت پیشگیرانه (Predictive Protection)
مدل ۱۴ پله مجهز به سیستمی است که با تحلیل روند تغییرات دما و جریان پلهها، خرابی قریبالوقوع خازنها یا کنتاکتورها را پیشبینی کرده و هشدار میدهد.
حفاظت تطبیقی در برابر هارمونیکها
حد آستانه THD قابل تنظیم است. اما ویژگی منحصربهفرد در مدل ۱۴ پله، امکان تعریف **ضریب کاهش ظرفیت (Derating Factor)** بر اساس درصد هارمونیک است. به این معنا که اگر THD از ۱۰٪ عبور کند، دستگاه بهطور خودکار حداکثر توان راکتیو قابل جبران را کاهش میدهد تا از آسیب به خازنها جلوگیری شود.
مانیتورینگ فرسایش کنتاکتها
دستگاه تعداد دفعات قطع و وصل هر پله را ثبت میکند. وقتی تعداد عملیات یک پله به ۹۰٪ عمر نامی (۱۸۰,۰۰۰ بار) برسد، هشدار تعمیر و نگهداری صادر میکند.
پروتکلهای ارتباطی و یکپارچهسازی با سیستمهای بالادستی
مدل ۱۴ پله در نسخه پیشرفته (نسخه -C) مجهز به پورت RS485 با پروتکل Modbus RTU است. این قابلیت امکان یکپارچهسازی با:
– سیستمهای SCADA برای مانیتورینگ متمرکز
– سیستمهای مدیریت انرژی (EMS) برای بهینهسازی مصرف
–تابلوهای فرمان هوشمند برای کنترل از راه دور
فرمت دیتای ارسالی شامل ۵۱ رجیستر (Register) شامل تمام پارامترهای الکتریکی، وضعیت پلهها و تاریخچه خطاهاست.
نصب و راهاندازی رگولاتور خازنی 14 پله

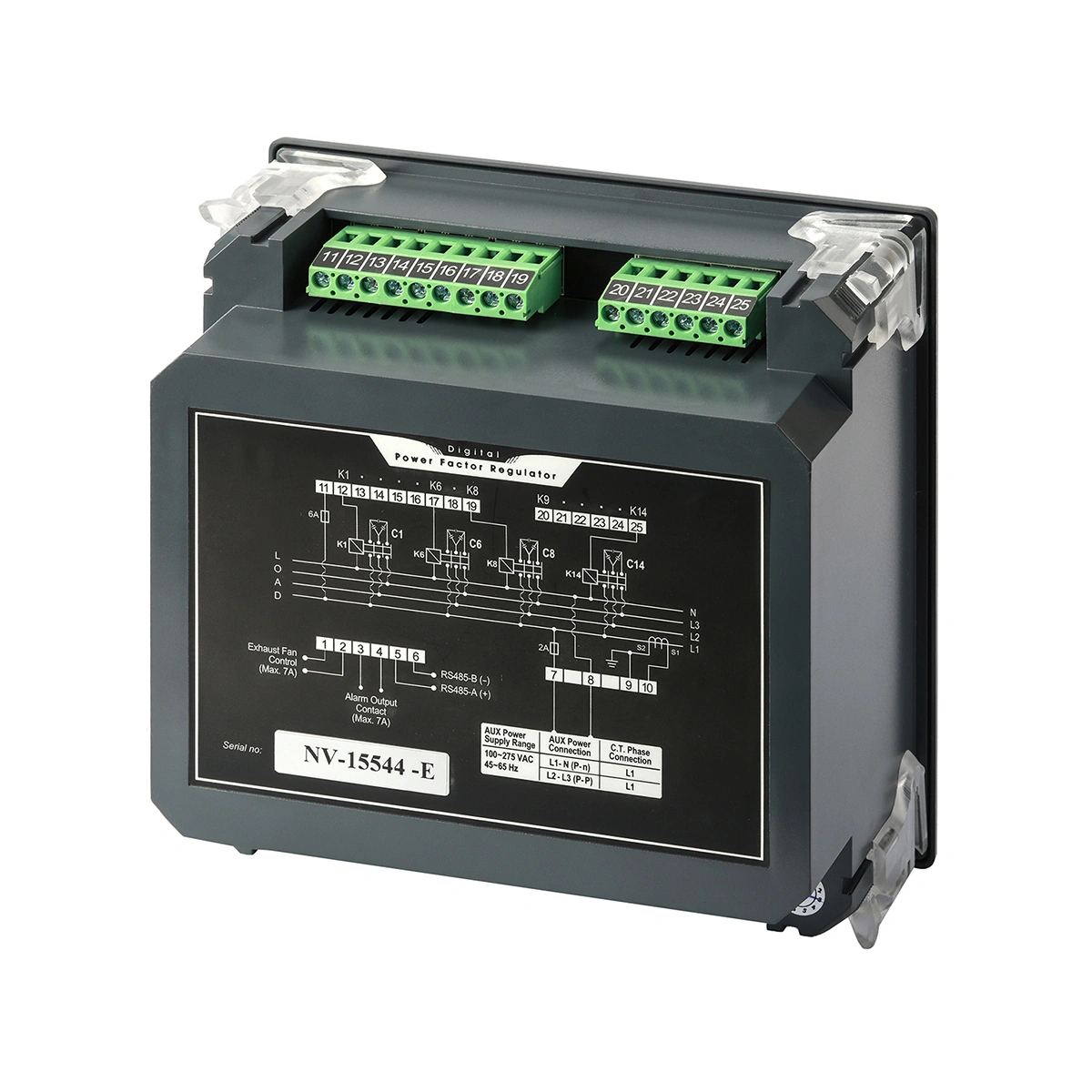

سیمبندی
– مدل ۱۲ پله: ترمینالهای خروجی در دو ردیف ۶ تایی
– مدل ۱۴ پله: ترمینالهای خروجی در دو ردیف ۷ تایی با فاصله بیشتر برای سهولت سیمبندی
تنظیمات اولیه
در مدل ۱۲ پله، تنظیم C/K به صورت Auto-Run یکباره انجام میشود. در مدل ۱۴ پله، فرآیند **Auto-Tuning پیوسته** فعال است. دستگاه پس از نصب، ۲۴ ساعت اول را در حالت یادگیری سپری کرده و سپس ضرایب بهینه را تثبیت میکند.
کالیبراسیون
مدل ۱۴ پله قابلیت کالیبراسیون میدانی با منبع کالیبراتور خارجی را دارد. این ویژگی برای آزمایشگاههای کالیبراسیون و شرکتهای خدمات انرژی حیاتی است.
محدودیتها و موارد منع مصرف رگولاتور خازنی 14 پله
مدل ۱۴ پله برای کاربردهای زیر توصیه نمیشود و باید از مدل ۲۴ پله استفاده کرد:
– شبکههای با THD بالای ۱۸٪ (نیازمند فیلتر فعال)
– بارهای با نوسانات سریعتر از ۵ ثانیه (مانند کورههای قوس الکتریکی)
– توان ترانسفورماتور بالای ۸۰۰ کیلوولت آمپر
– نیاز به کنترل همزمان بیش از ۳ گروه خازنی با ماهیت متفاوت
مشخصات فنی و قیمت رگولاتور خازنی 24 پله
نتیجهگیری؛ انتخاب آگاهانه رگولاتور خازنی 14 پله
رگولاتور خازنی ۱۴ پله NSC یک پله بالاتر از یک کنترلکننده ساده است. این دستگاه یک پلتفرم تصمیمسازاست که با تحلیل دقیق رفتار بار، نهتنها ضریب توان را اصلاح میکند، بلکه از تجهیزات گرانقیمت تابلو در برابر آسیبهای الکتریکی محافظت مینماید.
اگر شبکه شما:
– دارای بارهای متغیر با الگوی نسبتاً قابل پیشبینی است
– هارمونیکها را در رده متوسط تجربه میکند
– نیازمند دقت بالا در تثبیت ضریب توان (تا ۰.۹۶) است
– به دنبال محصولی با قابلیت ارتقاء و اتصال به سیستمهای مانیتورینگ هستید
مدل ۱۴ پله انتخاب بهینهای است که نهاضافهطراحی محسوب میشود و نه محدودیتهای مدل ۱۲ پله را دارد.
برای دریافت دیتاشیت فنی کامل، نقشههای اتصال و لیست قیمت بهروز، با کارشناسان فنی نیروسامان تماس بگیرید:
📞 واحد مهندسی فروش: 09032201939
📧 ایمیل: commerce@nsc-co.com
