بوبین کنتاکتور چیست؟ آشنایی با انواع و کاربردهای آن

بوبین کنتاکتور چیست؟

بوبین کنتاکتور یکی از مهم‌ترین اجزای داخلی یک کنتاکتور است که وظیفه دارد نیروی الکترومغناطیسی لازم را برای تغییر وضعیت کنتاکت‌های اصلی و کمکی ایجاد کند. بدون بوبین، عملکرد صحیح کنتاکتور ممکن نخواهد بود. این مقاله به بررسی عمیق بوبین کنتاکتور، اجزای آن، نحوه عملکرد، انواع، کاربردها، مشکلات رایج و روش‌های نگهداری می‌پردازد.

وظیفه بوبین کنتاکتور

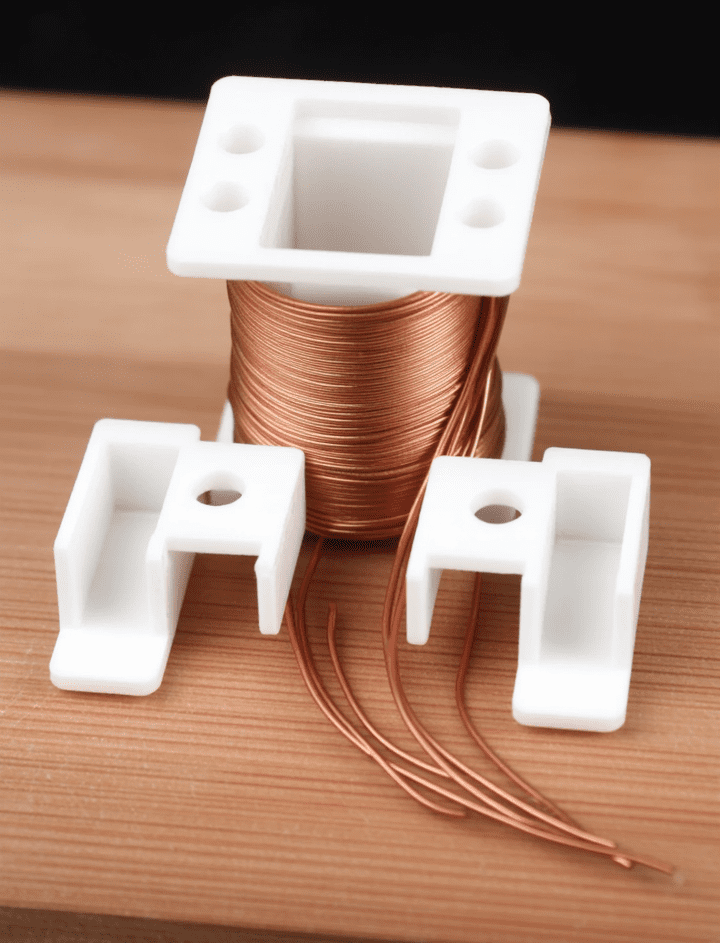

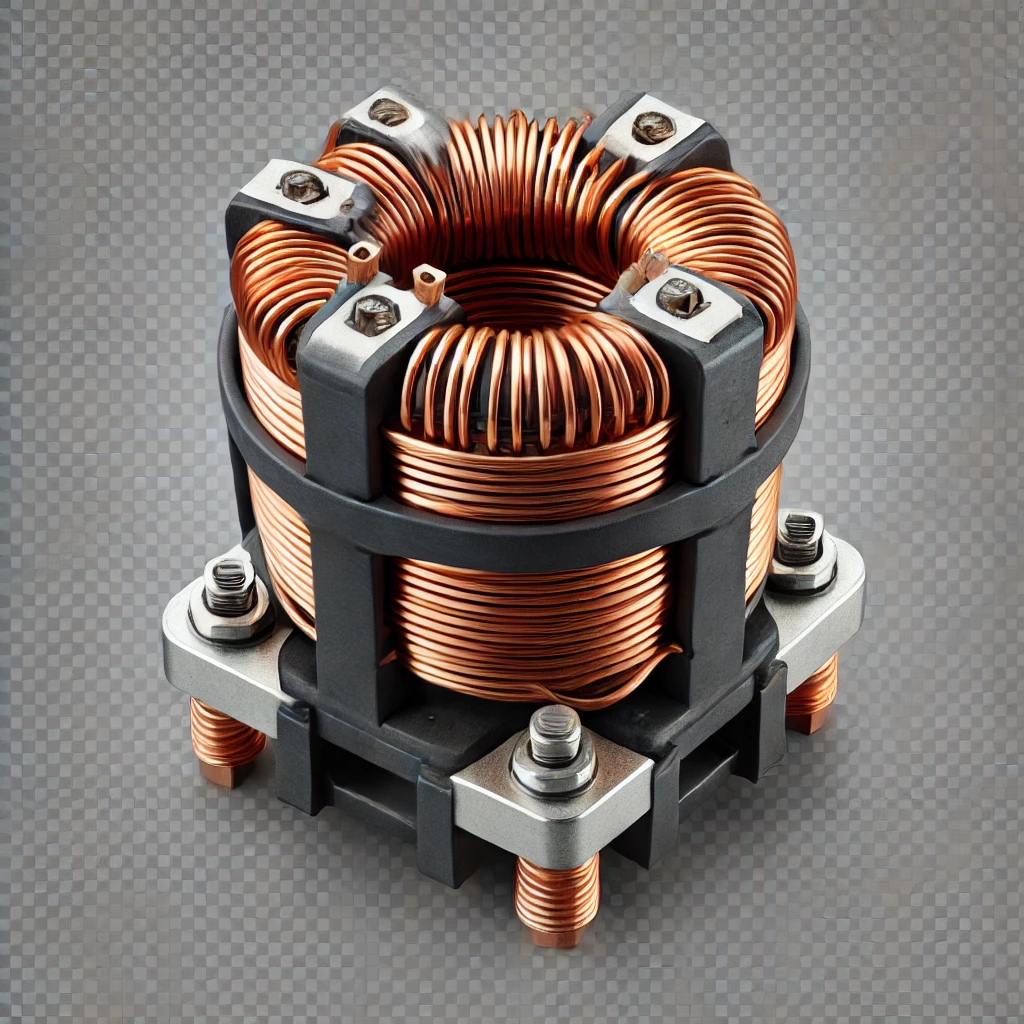

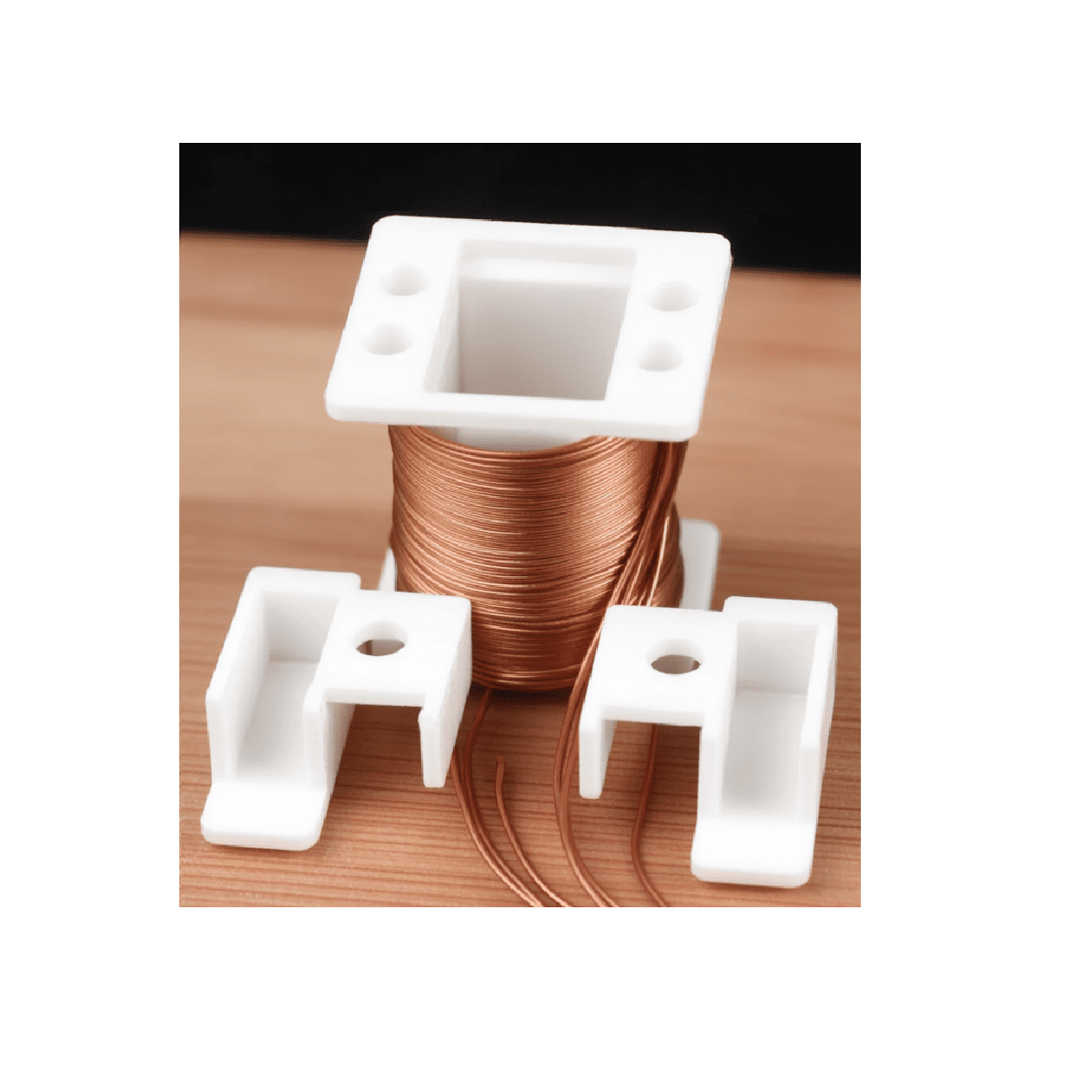

بوبین کنتاکتور یک سیم‌پیچ است که معمولاً از مس یا آلومینیوم ساخته شده و در اطراف یک هسته آهنی پیچیده شده است. هنگامی که جریان الکتریکی از این سیم‌پیچ عبور می‌کند، میدان مغناطیسی ایجاد شده و باعث جذب هسته متحرک (آرماچور) می‌شود. این حرکت، کنتاکت‌های قدرت را بسته و جریان الکتریکی را به بار متصل می‌کند.

اجزای بوبین کنتاکتور

یک بوبین کنتاکتور شامل بخش‌های زیر است:

1. سیم‌پیچ (Coil): این قسمت از سیم نازک با روکش لاکی ساخته شده که جریان الکتریکی را حمل می‌کند و باعث تولید میدان مغناطیسی می‌شود.
2. هسته ثابت (Fixed Core): قطعه‌ای از جنس آهن نرم که میدان مغناطیسی را هدایت کرده و باعث جذب آرماچور می‌شود.
3. هسته متحرک (Armature): بخش متحرک سیستم که هنگام تحریک بوبین، کنتاکت‌های قدرت را تغییر وضعیت می‌دهد.
4. فنر بازگشت (Return Spring): بعد از قطع جریان از بوبین، این فنر آرماچور را به موقعیت اولیه بازمی‌گرداند.
5. پوشش عایق: محافظی که از سیم‌پیچ در برابر آسیب‌های مکانیکی و دمای بالا محافظت می‌کند.

انواع بوبین کنتاکتور

بوبین‌های کنتاکتور بر اساس پارامترهای مختلفی دسته‌بندی می‌شوند:

1. بر اساس ولتاژ تغذیه

• بوبین AC: معمولاً در مدارهای با ولتاژ 24V، 110V، 220V و 380V استفاده می‌شوند.
• بوبین DC: در سیستم‌های کنترلی که نیاز به جذب بدون نویز دارند، مورد استفاده قرار می‌گیرند.

2. بر اساس توان مصرفی

• بوبین‌های کم‌مصرف: در کنتاکتورهای کوچک استفاده شده و جریان کمی نیاز دارند.
• بوبین‌های پرقدرت: برای کنتاکتورهای صنعتی بزرگ با توان بالا به کار می‌روند.

3. بر اساس جنس سیم‌پیچ

• مس: رسانایی بالا و طول عمر بیشتر دارد.

آلومینیوم: وزن کمتر و هزینه تولید پایین‌تری دارد.

تغذیه بوبین کنتاکتور یکی از جنبه‌های کلیدی در عملکرد صحیح این دستگاه است. بوبین کنتاکتور معمولاً به عنوان یک سیم‌پیچ عمل می‌کند که با دریافت ولتاژ مشخص، یک میدان مغناطیسی ایجاد می‌کند. این میدان مغناطیسی باعث حرکت کنتاکت‌ها و برقراری یا قطع جریان الکتریکی در مدار می‌شود.



نکات مهم در تغذیه بوبین کنتاکتور

1. ولتاژ تغذیه: بوبین‌های کنتاکتور معمولاً برای ولتاژهای مشخصی طراحی می‌شوند، مانند 24V، 110V یا 220V. باید اطمینان حاصل شود که ولتاژ ورودی با مشخصات بوبین مطابقت دارد.
2. نوع تغذیه: تغذیه بوبین می‌تواند AC (جریان متناوب) یا DC (جریان مستقیم) باشد. باید به نوع بوبین توجه کرد تا از آسیب به آن جلوگیری شود.
3. جریان مصرفی: بوبین‌ها معمولاً جریان مصرفی خاصی دارند که باید از آن مطلع بود تا منبع تغذیه مناسب انتخاب شود.
4. مدت زمان کار: برخی از بوبین‌ها برای کار مداوم طراحی شده‌اند، در حالی که برخی دیگر برای کار کوتاه‌مدت یا دوره‌ای مناسب هستند. باید به این نکته توجه کرد تا از داغ شدن و خرابی بوبین جلوگیری شود.
5. حفاظت: استفاده از مدارهای حفاظتی مانند فیوز یا کلید محافظ جان می‌تواند از بوبین در برابر جریان‌های اضافی و خطرناک محافظت کند.

تغذیه صحیح بوبین کنتاکتور برای عملکرد مؤثر و ایمن آن بسیار حائز اهمیت است.



کاربردهای بوبین کنتاکتور

بوبین‌های کنتاکتور در بسیاری از تجهیزات صنعتی و تجاری مورد استفاده قرار می‌گیرند، از جمله:

• کنترل و راه‌اندازی موتورهای الکتریکی
• پمپ‌های آب و هیدرولیک
• سیستم‌های تهویه مطبوع و چیلرها
• مدارهای اتوماسیون صنعتی
• سیستم‌های توزیع برق و تابلوهای برق صنعتی





نماد بوبین کنتاکتور

در نقشه‌های الکتریکی به شکل یک مستطیل با دو یا چند ترمینال نشان داده می‌شود. این نماد معمولاً شامل دو خط منحنی است که نشان‌دهنده میدان مغناطیسی ایجاد شده توسط بوبین می‌باشد.

توضیحات بیشتر در مورد نماد:

• مستطیل: نمایانگر بوبین است که نشان‌دهنده وجود سیم‌پیچ در کنتاکتور می‌باشد.
• خطوط ورودی: این خطوط معمولاً به دو یا چند ترمینال در قسمت پایینی یا بالایی مستطیل متصل می‌شوند که ورودی تغذیه به بوبین را نشان می‌دهند.
• علامت‌های اضافی: ممکن است علامت‌هایی برای نشان‌دادن نوع ولتاژ (AC یا DC) یا دیگر ویژگی‌های مربوط به بوبین وجود داشته باشد.

به طور کلی، نماد بوبین کنتاکتور در نقشه‌های الکتریکی به وضوح قابل شناسایی است و به مهندسان و تکنسین‌ها کمک می‌کند تا به راحتی موقعیت و اتصال آن را در مدار درک کنند.



مشکلات رایج بوبین کنتاکتور و روش‌های رفع آن

1. سوختن بوبین

• علت: نوسانات ولتاژ، اضافه‌بار یا کیفیت پایین سیم‌پیچ
• راه‌حل: استفاده از محافظ‌های ولتاژ، بررسی جریان و تعویض بوبین با مدل استاندارد

2. لرزش و صدای زیاد

• علت: فرسودگی هسته، شل بودن پیچ‌های نگه‌دارنده یا ناپایداری ولتاژ تغذیه
• راه‌حل: بررسی و سفت کردن پیچ‌ها، تعویض قطعات معیوب و استفاده از ولتاژ پایدار

3. عملکرد نامناسب در دمای بالا

• علت: افزایش دما باعث افزایش مقاومت سیم‌پیچ شده و میدان مغناطیسی کاهش می‌یابد.
• راه‌حل: تهویه مناسب در تابلو برق و استفاده از بوبین‌هایی با تحمل دمای بالا

4. عدم جذب آرماچور

• علت: کاهش قدرت مغناطیسی به دلیل فرسودگی یا خرابی بوبین
• راه‌حل: تعویض بوبین یا بررسی ولتاژ ورودی



در مقاله 10 علت خرابی کنتاکتور و علائم تشخیص آن، در مورد مشکلات رایج کنتاکتور صحبت شده است. جهت دریافت اطلاعات بیشتر به مقاله مذکور رجوع کنید.



نحوه انتخاب بوبین مناسب برای کنتاکتور

انتخاب صحیح بوبین برای عملکرد بهینه سیستم بسیار مهم است. هنگام انتخاب باید به نکات زیر توجه کرد:

1. ولتاژ کاری: بوبین باید با ولتاژ سیستم سازگار باشد (24V، 110V، 220V و غیره).
2. نوع جریان: متناسب با نوع تغذیه (AC یا DC) انتخاب شود.
3. توان و جریان مصرفی: بوبین‌هایی با جریان بیش از حد ممکن است باعث افزایش گرما و کاهش عمر شوند.
4. شرایط محیطی: بوبین‌هایی با روکش مقاوم در برابر رطوبت و دما برای محیط‌های صنعتی مناسب‌ترند.



در مقاله جدول انتخاب کنتاکتور اطلاعات خوبی در مورد انتخاب کنتاکتور گفته شده است . جهت دریافت اطلاعات بیشتر به مقاله ذکر شده رجوع کنید.

ولتاژ بوبین کنتاکتور بسته به نوع و کاربرد آن متفاوت است. رایج‌ترین ولتاژهای بوبین کنتاکتور شامل موارد زیر هستند:

1. ولتاژهای AC (جریان متناوب):

   • 24 ولت AC
   • 110 ولت AC
   • 220 ولت AC
   • 380 ولت AC

2. ولتاژهای DC (جریان مستقیم):

   • 12 ولت DC
   • 24 ولت DC
   • 48 ولت DC
   • 110 ولت DC

انتخاب ولتاژ مناسب بستگی به طراحی مدار و منبع تغذیه دارد. ولتاژهای DC معمولاً در سیستم‌هایی که نیاز به کنترل دقیق‌تر و نویز کمتر دارند، استفاده می‌شوند، در حالی که ولتاژهای AC در بیشتر کاربردهای صنعتی متداول هستند.

نکته : ولتاژ بوبین کنتاکتور (ولتاژ مدار کنترل) لزوماً نباید با ولتاژ بار یکسان باشد. به عنوان مثال، ممکن است ولتاژ بوبین 24VDC باشد، اما موتوری که روشن و خاموش می‌شود 400VAC کار کند.

بوبین‌ها چگونه ولتاژ بالا تولید می‌کنند؟

القای الکتریکی. ابتدا اگر دو بوبین داشته باشید و یک ولتاژ نوسانی به یکی از آنها بدهید، ولتاژی در بوبین دوم القا می‌شود که متناسب با تعداد پیچ‌های هر کدام است. به عنوان مثال، اگر 100 دور سیم داشته باشیم و یک بوبین دیگر داخل یا خارج آن باشد یا تحت تأثیر آن قرار گیرد و تعداد پیچ‌های آن 10,000 دور باشد، ولتاژ در آن بوبین 10,000/100 خواهد بود، یعنی 100 برابر بیشتر. اگر 10 ولت به بوبین اول بدهید، 1000 ولت از بوبین دوم دریافت خواهید کرد. توجه داشته باشید که توان ثابت می‌ماند، بنابراین اگر 1 آمپر به بوبین اول وارد کنید، از بوبین دوم 0.01 آمپر خارج می‌شود.

عوامل زیادی بر این فرایند تأثیر می‌گذارند؛ برای مثال، چقدر سیم‌پیچ‌ها به هم نزدیک هستند. اگر فقط یکی داخل دیگری باشد و هیچ چیز دیگری وجود نداشته باشد، این به نام “هسته هوایی” شناخته می‌شود و اتصال خیلی خوبی ندارد. اما اگر هر دو سیم‌پیچ به‌طور محکم به دور یک هسته آهنی پیچیده شوند، اتصال بسیار خوبی ایجاد می‌شود. قانون معکوس مجذور محدودیت‌هایی برای انتقال توان دارد.

اگر تنها یک بوبین داشته باشید، می‌توانید ولتاژهای بالا را به شیوه‌ای دیگر تولید کنید. کاری که باید انجام دهید این است که جریان را از بوبین عبور دهید. بوبین باید به دور ماده‌ای فرومغناطیسی مانند آهن پیچیده شود. این کار یک میدان مغناطیسی ایجاد می‌کند. سپس جریان را خاموش می‌کنید. میدان مغناطیسی از بین می‌رود. از معادلات مکسول می‌توان نتیجه گرفت که:

dVdt∝−dBdt\frac{dV}{dt} \propto – \frac{dB}{dt}

که در آن dBdB تغییر میدان مغناطیسی و dtdt مدت زمان تغییر است. بنابراین ولتاژی ایجاد می‌شود که توسط از بین رفتن تقریباً آنی (در میکروثانیه‌ها) میدان مغناطیسی تولید می‌شود. با استفاده از این تکنیک، می‌توانم یک لامپ نئون (90 ولت) را فقط با خاموش کردن ولتاژ یک بوبین از یک باتری AAA (1.5 ولت) روشن کنم. من این کار را زمانی که حدود 13 سال داشتم یاد گرفتم. این اصل کویل جرقه در خودروها است: میدان مغناطیسی به دور یک بوبین با هزاران پیچ از بین می‌رود. این کار حدود 20,000 ولت تولید می‌کند تا جرقه‌ای در شکاف شمع ایجاد شود. توجه داشته باشید که ولتاژ منفی است. این به این معناست که اگر بوبینی توسط یک ترانزیستور کنترل شود و هنگامی که ترانزیستور خاموش شود، یک ولتاژ منفی بزرگ ایجاد می‌شود که می‌تواند ترانزیستور را خراب کند. برای جلوگیری از این مشکل، چنین مدارهایی یک دیود معکوس دارند که به آن “دیود بازخورد” یا “دیود ضربه‌ای” یا نام‌های مشابه گفته می‌شود، که از مدار محافظت می‌کند.



نحوه نگهداری و افزایش عمر بوبین کنتاکتور

برای افزایش طول عمر بوبین کنتاکتور، اقدامات زیر پیشنهاد می‌شود:

بررسی منظم ولتاژ ورودی به بوبین و جلوگیری از نوسانات ناگهانی.  تمیز کردن هسته آهنی برای جلوگیری از چسبیدن گرد و غبار و کاهش قدرت جذب.  اطمینان از تهویه مناسب در تابلو برق برای جلوگیری از افزایش بیش از حد دما.  بررسی و تعویض فنرهای برگشت در صورت مشاهده عملکرد نامناسب.  استفاده از رله‌های حفاظتی برای جلوگیری از اضافه بار و افزایش عمر بوبین.



بوبین کنتاکتور یک قطعه کلیدی در سیستم‌های کنترل صنعتی است که وظیفه فعال‌سازی و کنترل کنتاکت‌ها را بر عهده دارد. شناخت عملکرد، انواع، مشکلات و روش‌های نگهداری بوبین، نقش مهمی در افزایش بهره‌وری، کاهش خرابی و بهبود ایمنی سیستم‌های الکتریکی دارد. انتخاب صحیح و نگهداری اصولی این قطعه می‌تواند تأثیر مستقیمی بر عملکرد تجهیزات برقی و صنعتی داشته باشد.



بوبین کنتاکتور AC نقش حیاتی در عملکرد سیستم‌های تهویه مطبوع دارد و کنترل جریان الکتریکی را بر عهده دارد. درک نحوه عملکرد این بوبین‌ها برای هر کسی که به دنبال دانش عمیق‌تری از سیستم‌های تهویه مطبوع است، ضروری است. در این مقاله، به بررسی عملکرد داخلی بوبین کنتاکتور AC، اصول علمی پشت آن و نقشش در عملکرد کلی یک سیستم تهویه مطبوع می‌پردازیم.



آشنایی با بوبین کنتاکتور AC

بوبین کنتاکتور AC یک الکترومغناطیس است که به عنوان بخش اصلی مسئول شروع و قطع جریان الکتریکی عمل می‌کند. این قطعه بخش جدایی‌ناپذیری از مدار کنترل تهویه مطبوع است و به کمپرسور و موتورهای فن سیستم اجازه می‌دهد تا در زمان مورد نیاز روشن و خاموش شوند.

بوبین از یک سیم پیچیده شده به دور یک هسته، معمولاً از جنس آهن ورقه‌ای، تشکیل شده است که میدان مغناطیسی تولید شده توسط جریان عبوری را تقویت می‌کند.

هنگامی که ولتاژ به بوبین اعمال می‌شود، یک میدان الکترومغناطیسی در اطراف آن شکل می‌گیرد که باعث جذب کنتاکت‌های فلزی کنتاکتور به سمت هسته می‌شود. در نتیجه، کنتاکت‌ها به هم متصل شده و اجازه عبور جریان الکتریکی به موتور را می‌دهند. برعکس، وقتی ولتاژ قطع شود، میدان مغناطیسی از بین می‌رود و کنتاکت‌ها به حالت اولیه خود بازمی‌گردند و مدار باز شده و جریان قطع می‌شود. این مکانیسم ساده اما مؤثر، کنترل منبع تغذیه قطعات مختلف سیستم تهویه مطبوع را ممکن می‌سازد.

نحوه عملکرد بوبین کنتاکتور AC: فرآیند گام‌به‌گام

برای درک بهتر نحوه عملکرد بوبین کنتاکتور AC، بررسی فرآیند آن به‌صورت گام‌به‌گام مفید خواهد بود:

مرحله ۱: شروع تأمین برق

هنگامی که سیستم تهویه مطبوع روشن می‌شود، مدار کنترل یک سیگنال الکتریکی به بوبین کنتاکتور AC ارسال می‌کند تا تغذیه برق آغاز شود. ولتاژ اعمال‌شده معمولاً ۲۴ ولت است که ایمن بوده و در بیشتر سیستم‌های تهویه مطبوع خانگی و تجاری مورد استفاده قرار می‌گیرد.

مرحله ۲: ایجاد میدان مغناطیسی

پس از دریافت سیگنال الکتریکی، بوبین کنتاکتور AC انرژی الکتریکی را به یک میدان مغناطیسی تبدیل می‌کند. این فرآیند به دلیل پیچیده شدن سیم به دور هسته رخ می‌دهد، که نقش کلیدی در تقویت شدت میدان مغناطیسی ایفا می‌کند.

مرحله ۳: جذب کنتاکت‌های کنتاکتور

میدان مغناطیسی تولید شده توسط بوبین باعث جذب کنتاکت‌های فلزی کنتاکتور به سمت هسته می‌شود. این کنتاکت‌ها معمولاً از مواد رسانای باکیفیت ساخته شده‌اند تا بتوانند جریان‌های بالا را بدون فرسودگی زیاد تحمل کنند.

مرحله ۴: تکمیل مدار الکتریکی

با نزدیک شدن کنتاکت‌ها به هسته، ارتباط بین ولتاژ تغذیه و مدار موتور ایجاد می‌شود. این اتصال، مسیر عبور جریان الکتریکی را هموار کرده و باعث انتقال انرژی به موتور می‌شود.

مرحله ۵: عبور جریان و فعال شدن قطعات

با بسته شدن مدار الکتریکی، جریان می‌تواند آزادانه از منبع تغذیه به مدار موتور منتقل شود. این جریان باعث فعال شدن کمپرسور و موتور فن می‌شود و آن‌ها را قادر می‌سازد تا هوا را خنک کنند. بوبین کنتاکتور تا زمانی که سیستم تهویه مطبوع فعال است، ارتباط بین منبع ولتاژ و مدار موتور را حفظ می‌کند.

نقش بوبین کنتاکتور در سیستم تهویه مطبوع

بوبین کنتاکتور نقش حیاتی در عملکرد بدون نقص سیستم تهویه مطبوع ایفا می‌کند. این قطعه تضمین می‌کند که برق در زمان مورد نیاز به کمپرسور و موتورهای فن تحویل داده شده و در زمان عدم نیاز قطع شود. این کنترل فعال، نیاز به روشن و خاموش کردن دستی را از بین برده و فرآیند را برای کاربر به‌صورت خودکار انجام می‌دهد.

با استفاده از بوبین کنتاکتور AC، سیستم تهویه مطبوع می‌تواند از اضافه‌بار الکتریکی جلوگیری کند که در غیر این صورت ممکن است باعث آسیب جدی به قطعات یا به خطر افتادن ایمنی کاربران شود. بوبین به عنوان یک مکانیزم محافظتی عمل کرده و در صورت نوسانات غیرطبیعی ولتاژ یا جریان، جریان برق را قطع می‌کند و از خرابی تجهیزات و خطر آتش‌سوزی جلوگیری می‌کند.

علاوه بر این، بوبین کنتاکتور به توزیع متعادل بار الکتریکی در مدارها کمک می‌کند و از وارد شدن فشار بیش از حد به قطعات جلوگیری می‌نماید. این ویژگی به‌ویژه در سیستم‌های تهویه مطبوع بزرگ که از چندین موتور به‌طور هم‌زمان استفاده می‌کنند، بسیار مهم است.

نگهداری و عیب‌یابی: حفظ قابلیت اطمینان بوبین کنتاکتور AC

مانند هر قطعه الکتریکی دیگر، بوبین کنتاکتور AC برای عملکرد قابل‌اطمینان نیاز به نگهداری منظم دارد. در ادامه چند نکته برای نگهداری و عیب‌یابی بوبین آورده شده است:

نکات نگهداری:

• بررسی منظم کنتاکت‌ها: کنتاکت‌ها را از نظر علائم سایش یا آسیب بررسی کنید. در صورت نیاز، آن‌ها را تمیز یا تعویض کنید تا رسانایی مناسب حفظ شود.
• تمیز نگه‌داشتن بوبین: بوبین کنتاکتور و اطراف آن را تمیز نگه دارید تا از تجمع گرد و غبار و ایجاد اختلال در میدان مغناطیسی جلوگیری شود.
• اطمینان از اتصالات محکم: اتصالات در مدار کنترل را بررسی کنید تا از شل نبودن سیم‌ها یا ایجاد اتصال کوتاه جلوگیری شود.
• روغن‌کاری قطعات متحرک: اگر کنتاکتور دارای قطعات متحرک یا لولا باشد، آن‌ها را برای عملکرد روان‌تر روغن‌کاری کنید.
• پیروی از دستورالعمل سازنده: توصیه‌های سازنده را برای نگهداری دنبال کنید و در صورت نیاز با تکنسین متخصص مشورت نمایید.

نکات عیب‌یابی:

• عدم روشن شدن کولر: در صورت روشن نشدن تهویه مطبوع، بوبین کنتاکتور را از نظر اتصالات شل یا کنتاکت‌های سوخته بررسی کنید.
• بررسی نوسانات برق: در صورت نوسانات یا قطع برق، بوبین را از نظر آسیب‌های الکتریکی مانند سیم‌های سوخته یا عایق‌های ذوب‌شده بررسی کنید.
• بررسی عملکرد بوبین: در صورتی که بوبین به‌درستی عمل نکرده و نمی‌تواند مدار را متصل یا قطع کند، ممکن است نیاز به تمیز کردن، تنظیم یا تعویض داشته باشد.

با رعایت این نکات نگهداری و عیب‌یابی، بوبین کنتاکتور AC می‌تواند به عملکرد بدون مشکل خود ادامه داده و به حفظ قابلیت اطمینان و طول عمر سیستم تهویه مطبوع کمک کند.



بوبین‌های کنتاکتور AC اجزای حیاتی در سیستم‌های تهویه مطبوع هستند که وظیفه کنترل جریان الکتریکی برای فعال‌سازی و غیرفعال‌سازی کمپرسور و موتورهای فن را بر عهده دارند. با ایجاد و حذف یک میدان مغناطیسی، بوبین کنتاکتور به‌طور مؤثر منبع تغذیه این قطعات را مدیریت کرده و عملیات سیستم را خودکار می‌کند.

با درک جزئیات عملکرد بوبین‌های کنتاکتور و نقش آن‌ها در سیستم‌های تهویه مطبوع، افراد می‌توانند فناوری پشت این دستگاه‌های خنک‌کننده را بهتر بشناسند. نگهداری منظم و رعایت روش‌های عیب‌یابی باعث حفظ قابلیت اطمینان بوبین و درنتیجه بهبود عملکرد تهویه مطبوع و افزایش راحتی کاربران خواهد شد.
