قیمت کنتاکتور 185 آمپر سه فاز با بوبین 220 ولت NSC

IEC/EN60947-4-1 IEC/EN60947-5-1 Standard
Model No.		NS07-009	NS07-012	NS07-018	NS07-025	NS07-032	NS07-040	NS07-050	NS07-065	NS07-080	NS07-095
Rated Conventional Heating Current	Ith(A)	20	20	32	40	50	60	80	80	100	125
Rated Voltage Ui(V)	Ui(V)	690	690	690	690	690	690	690	690	690	690
Rated Operation Current Ue=380/415V	AC-3 Ie(A)	9	12	18	25	32	40	50	65	80	95
Rated Operation Current Ue=380/415V	AC-4 Ie(A)	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Power Controlled 3ph cage Motor AC-3	220/240V KW	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/415V KW	4	5.5	7.5	11	15	18.5	22	30	37	45
	660/690V KW	5.5	7.5	9	15	18.5	30	33	37	45	45
Electrial life (x104 operations)	AC-3	110	110	110	110	90	90	90	90	65	65
Electrial life (x104 operations)	AC-4	22	22	22	22	22	17	17	17	11	11
Mechanical life (x104 operations)		1200	1200	1200	1000	1000	900	900	900	650	650
Operation frequency time/hour	AC-3	1200	1200	1200	1200	600	600	600	600	600	600
Operation frequency time/hour	AC-4	300	300	300	300	300	300	300	300	300	300
Auxiliary circuit Cat.:AC-15. Ue=415V le=0.95A lth=10A	1NO + 1NC					1NO+1NC

Model No.		NS07-115	NS07-150	NS07-185	NS07-225	NS07-265	NS07-330	NS07-400	NS07-500	NS07-630	NS07-780
Rated Conventional Heating Current	Ith(A)	200	200	275	275	315	380	460	580	850	1200
Rated Voltage Ui)V(	Ui(V)	690	690	690	690	690	690	690	690	690	690
Rated Operation Current Ue=380/415V	AC-3 Ie(A)	115	150	185	225	265	330	400	500	630	780
Rated Operation Current Ue=380/415V	AC-4 Ie(A)	52	60	79	86	105	117	138	147	188	240
Power Controlled 3ph cage Motor AC-3	380/415V KW	55	75	90	110	132	160	200	250	335	400
Power Controlled 3ph cage Motor AC-3	660/690V KW	80	100	110	129	160	220	280	335	450	475
Electrial life (x103 operations)	AC-3	600	600	300	300	300	300	300	300	300	200
Electrial life (x103 operations)	AC-4	100	100	100	100	100	100	100	100	100	50
Mechanical life (x106 operations)		6	6	3	3	3	3	3	3	3	2
Matched Fuse	Size	RT16-1	RT16-2	RT16-2	RT16-2	RT16-2	RT16-2	RT16-3	RT16-4	RT16-4	RT16-4
Matched Fuse	A	200	225	315	315	355	450	500	630	800	1250
A16:O30Standard+A18:O30	3P or 4P

ابعاد و سیم بندی کنتاکتورها

کنتاکتور تیپ کوچک		کنتاکتور تیپ بزرگ		کنتاکت کمکی کنتاکتور		بوبین یدکی کنتاکتور
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
9	NS07-009-11-AC-220 / 380/110/48/24	115	NS07-115-00-AC-220	1NO+1NC	NS07-AXS-F11	220 AC	NS07-COL-220
12	NS07-012-11-AC-220 / 380/110/48/24	150	NS07-150-00-AC-220	2NO+2NC	NS07-AXS-F22
18	NS07-018-11-AC-220 / 380/110/48/24	185	NS07-185-00-AC-220
25	NS07-025-11-AC-220 / 380/110/48/24	225	NS07-225-00-AC-220
32	NS07-032-11-AC-220 / 380/110/48/24	265	NS07-265-00-AC-220
40	NS07-040-11-AC-220 / 380/110/48/24	330	NS07-330-00-AC-220
50	NS07-050-11-AC-220	400	NS07-400-00-AC-220
65	NS07-065-11-AC-220	630	NS07-630-00-AC-220
80	NS07-080-11-AC-220
95	NS07-095-11-AC-220

توضیحات

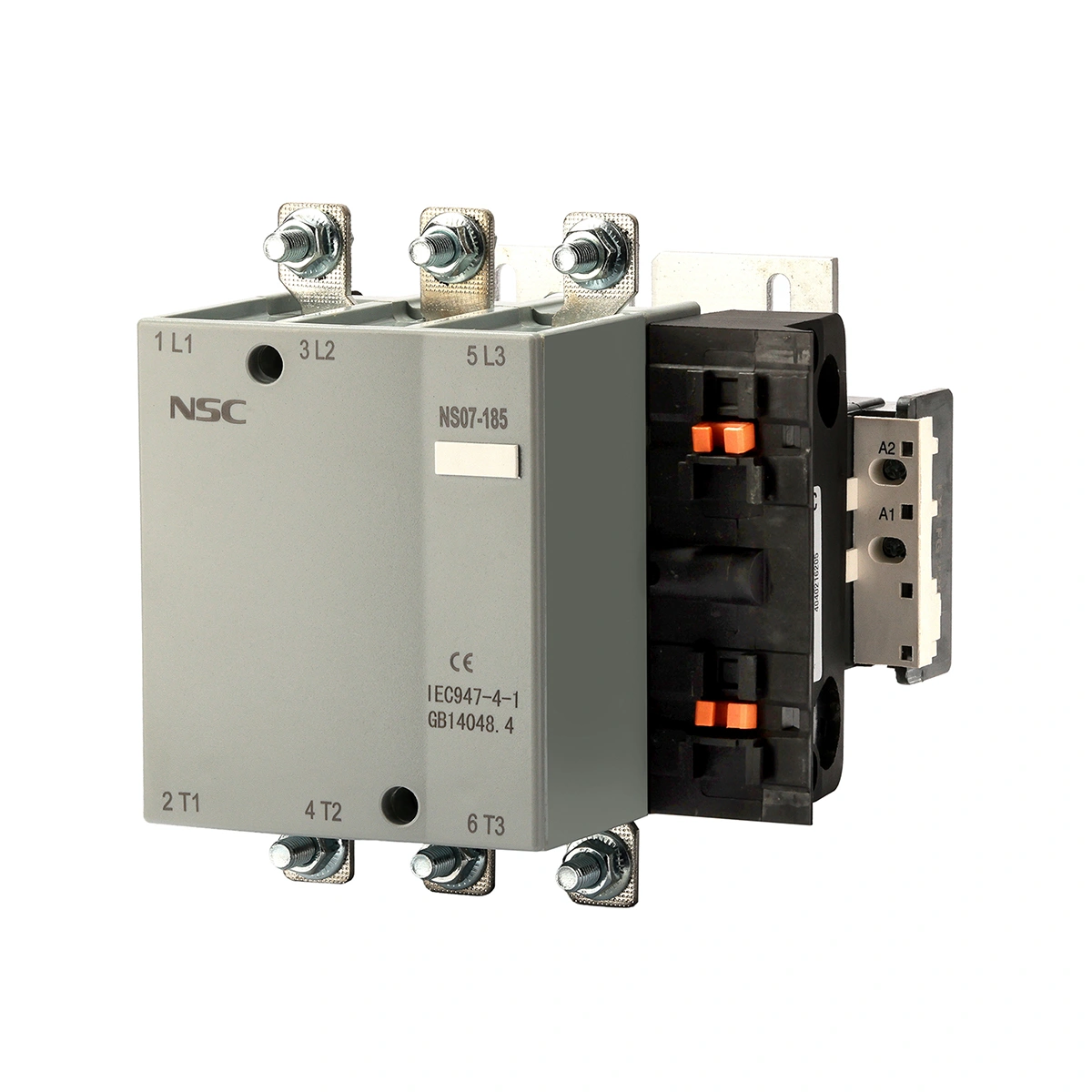

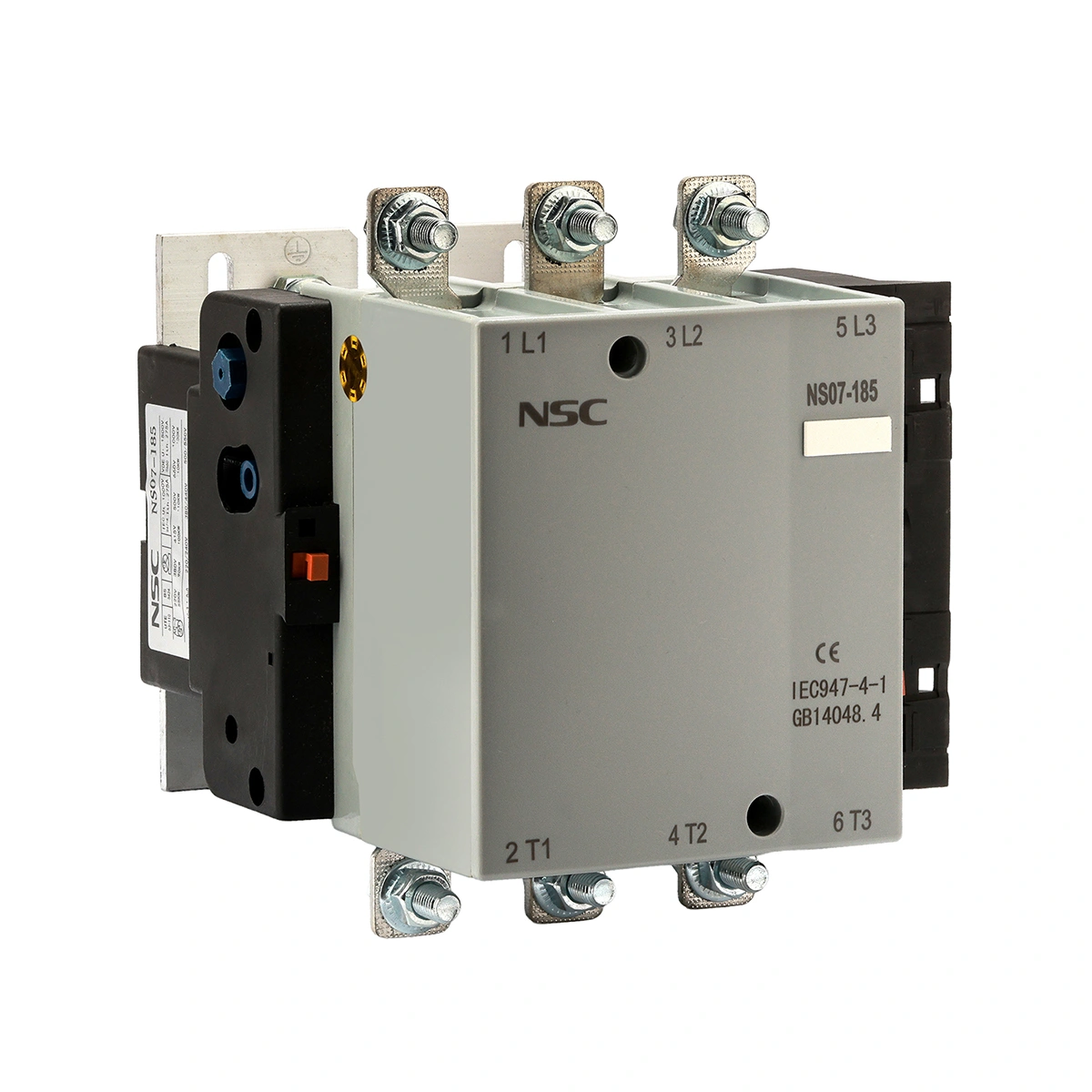

کنتاکتور 185 آمپر NS07-185 | مشخصات فنی + قیمت

کنتاکتور NS07-185 یکی از کنتاکتورهای قدرتمند و پرمصرف در کلاس جریان 185 آمپر است که برای کنترل موتورهای سه فاز سنگین تا توان 90 کیلووات در ولتاژ 380/415 ولت طراحی شده است. این کنتاکتور با بهره‌گیری از فناوری روز و استانداردهای بین‌المللی، انتخابی ایده‌آل برای صنایع سنگین از جمله فولاد، سیمان، پتروشیمی، معادن و سیستم‌های انتقال مواد می‌باشد.

برای انتخاب تجهیزات مناسب مدارهای صنعتی، پیشنهاد می‌کنیم از مجموعه کامل کنتاکتور سه فاز بازدید فرمایید و بهترین گزینه را متناسب با نیاز خود تهیه نمایید.

جدول مقایسه کامل کنتاکتور 150 آمپر با سایر کنتاکتورهای سری NS07

مدل کنتاکتور	جریان AC-3 (آمپر)	جریان AC-4 (آمپر)	توان 400V (کیلووات)	توان 690V (کیلووات)	طول عمر مکانیکی	طول عمر AC-3	طول عمر AC-4	فیوز پیشنهادی	دسته‌بندی	قیمت
NS07-009	9	3.5	4	5.5	12 میلیون	1.1 میلیون	220,000	–	سبک	قیمت کنتاکتور 9 آمپر
NS07-012	12	5	5.5	7.5	12 میلیون	1.1 میلیون	220,000	–	سبک	قیمت کنتاکتور 12 آمپر
NS07-018	18	7.7	7.5	9	12 میلیون	1.1 میلیون	220,000	–	سبک	قیمت کنتاکتور 18 آمپر
NS07-025	25	8.5	11	15	10 میلیون	1.1 میلیون	220,000	–	سبک	قیمت کنتاکتور 25 آمپر
NS07-032	32	12	15	18.5	9 میلیون	900,000	170,000	–	نیمه‌سنگین	قیمت کنتاکتور 32 آمپر
NS07-040	40	18.5	18.5	30	9 میلیون	900,000	170,000	–	نیمه‌سنگین	قیمت کنتاکتور 40 آمپر
NS07-050	50	24	22	33	9 میلیون	900,000	170,000	–	نیمه‌سنگین	قیمت کنتاکتور 50 آمپر
NS07-065	65	28	30	37	9 میلیون	900,000	170,000	–	نیمه‌سنگین	قیمت کنتاکتور 65 آمپر
NS07-080	80	37	37	45	6.5 میلیون	650,000	110,000	–	نیمه‌سنگین	قیمت کنتاکتور 80 آمپر
NS07-095	95	44	45	45	6.5 میلیون	650,000	110,000	–	نیمه‌سنگین	قیمت کنتاکتور 95 آمپر
NS07-115	115	52	55	80	6 میلیون	600,000	100,000	RT16-1 (200A)	نیمه‌سنگین	قیمت کنتاکتور 115 آمپر
NS07-150	150	60	75	100	6 میلیون	600,000	100,000	RT16-2 (225A)	حدفاصل	قیمت کنتاکتور 150 آمپر
NS07-185	185	79	90	110	3 میلیون	300,000	100,000	RT16-2 (315A)	سنگین	قیمت کنتاکتور 185 آمپر
NS07-225	225	86	110	129	3 میلیون	300,000	100,000	RT16-2 (315A)	سنگین	قیمت کنتاکتور 225 آمپر
NS07-265	265	105	132	160	3 میلیون	300,000	100,000	RT16-2 (355A)	سنگین	قیمت کنتاکتور 265 آمپر
NS07-330	330	117	160	220	3 میلیون	300,000	100,000	RT16-2 (450A)	سنگین	قیمت کنتاکتور 330 آمپر
NS07-400	400	138	200	280	3 میلیون	300,000	100,000	RT16-3 (500A)	سنگین	قیمت کنتاکتور 400 آمپر
NS07-630	630	188	335	450	3 میلیون	300,000	100,000	RT16-4 (800A)	سنگین	قیمت کنتاکتور 630 آمپر

نکته مهم: طول عمر الکتریکی در جدول فوق بر اساس تعداد عملیات (operations) درج شده است. برای مدل‌های 9 تا 25 آمپر، طول عمر AC-3 معادل 1,100,000 بار و برای مدل‌های 32 تا 65 آمپر معادل 900,000 بار می‌باشد.

آیا به دنبال کنتاکتور سه فاز با بوبین 220 ولت برای راه‌اندازی موتورهای صنعتی خود هستید؟ ما طیف کاملی از کنتاکتورها را از 9 آمپر تا 630 آمپر (شامل مدل‌های 12، 18، 25، 32، 40، 50، 65، 80، 95، 115، 150، 185، 225، 265، 330 و 400 آمپر) با تیپ‌های قدیم و جدید ارائه می‌دهیم. تمامی محصولات دارای گارانتی معتبر و استانداردهای بین‌المللی هستند. برای انتخاب آسان‌تر و اطلاع از قیمت کنتاکتور با بوبین 220 ولت، همین حالا به صفحه دسته‌بندی مراجعه کرده و محصول دلخواه خود را بیابید.

مشخصات فنی کامل کنتاکتور NS07-185

مشخصات اصلی
مدل	NS07-185
تعداد پل‌های اصلی	3P یا 4P (قابل انتخاب)
جریان نامی AC-3 (Ie) در 380/415V	185 آمپر
جریان AC-4 (Ie) در 380/415V	79 آمپر
جریان حرارتی نامی (Ith)	275 آمپر
ولتاژ عایقی نامی (Ui)	690 ولت
ولتاژ ضربه‌ای قابل تحمل (Uimp)	8 کیلوولت
توان خروجی موتور AC-3
380/415 ولت	90 کیلووات
660/690 ولت	110 کیلووات
طول عمر و دوام
طول عمر الکتریکی AC-3	300,000 بار (300×10³)
طول عمر الکتریکی AC-4	100,000 بار (100×10³)
طول عمر مکانیکی	3,000,000 بار (3×10⁶)
فرکانس عملیاتی
AC-3	600 بار در ساعت
AC-4	300 بار در ساعت
مدار فرمان و کنتاکت‌های کمکی
کنتاکت‌های کمکی استاندارد	1 Normally Open (NO) + 1 Normally Closed (NC)
رده کنتاکت کمکی	AC-15
ولتاژ نامی کنتاکت کمکی	415 ولت
جریان عملیاتی کنتاکت کمکی	0.95 آمپر
جریان حرارتی کنتاکت کمکی	10 آمپر
ولتاژهای بوبین قابل عرضه
ولتاژهای AC	24V, 110V, 220V, 380V
ولتاژ DC	24V
حفاظت و فیوزهای پیشنهادی
فیوز کارتریجی	RT16-2 با جریان 315 آمپر
فیوز سیلیکونی (gG)	سایز 2 با جریان 315 آمپر
فیوز سریع‌العمل (aM)	سایز 2 با جریان 315 آمپر
رله حرارتی پیشنهادی	NS07-T185 (محدوده 130 تا 210 آمپر)
ابعاد و وزن
طول (عرض)	210 میلی‌متر
عرض (ارتفاع)	240 میلی‌متر
عمق	160 میلی‌متر
وزن خالص (سه پل)	4.2 کیلوگرم
سطح مقطع سیم قابل اتصال	16 تا 185 میلی‌متر مربع
شرایط محیطی
دمای محیط کار	۵- تا ۵۵+ درجه سانتیگراد
دمای نگهداری	۴۰- تا ۷۰+ درجه سانتیگراد
ارتفاع از سطح دریا	حداکثر 3000 متر
رطوبت نسبی	حداکثر 95% (بدون تراکم)
درجه حفاظت	IP20

کاربردهای صنعتی کنتاکتور 185 آمپر NS07-185

صنعت	کاربردها
فولاد و ذوب فلزات	کنترل جرثقیل‌های سقفی، نوار نقاله‌های اصلی، غلتک‌های نورد، سیستم‌های انتقال مواد سنگین
سیمان	کنترل آسیاب‌های سیمان، نوار نقاله‌های مواد اولیه، کوره‌های دوار کوچک، الواتورهای سنگین
پتروشیمی	کمپرسورهای گاز، پمپ‌های فشار قوی، میکسرهای صنعتی، سیستم‌های تهویه سنگین
معدن	نوار نقاله‌های استخراج، سنگ‌شکن‌های اولیه، سرندهای بزرگ، آسیاب‌های معدنی
تصفیه آب و فاضلاب	پمپ‌های شناور 90 کیلووات، بلوئرهای هوادهی بزرگ، میکسرهای قدرتمند
ساختمان‌های بزرگ و تجاری	چیلرهای سانتریفیوژ، هواسازهای صنعتی بزرگ، پمپ‌های آبرسانی اصلی

تجهیزات جانبی قابل اتصال به کنتاکتور NS07-185

تجهیز جانبی	مدل پیشنهادی	کاربرد
رله اضافه بار (بیمتال)	NS07-T185	حفاظت موتور در برابر اضافه بار (محدوده تنظیم 130-210 آمپر)
کنتاکت کمکی اضافی	NS07-AUX11	افزایش تعداد کنتاکت‌های فرمان (1NO+1NC)
تایمر (رله زمانی)	NS07-TD	تأخیر در قطع و وصل (0.1 تا 30 ثانیه)
قفل مکانیکی	NS07-ML	برای استفاده در مدارهای ستاره-مثلث و تابلوهای انتقال خودکار
محفظه (کابینت)	NS07-ENC185	نصب در فضای باز و محیط‌های مرطوب (درجه حفاظت IP65)

مزایای رقابتی کنتاکتور NS07-185

قدرت بالا: مناسب برای موتورهای 90 کیلووات در ولتاژ 400 ولت
جریان AC-4 مناسب: با 79 آمپر جریان AC-4، برای کاربردهای با قطع و وصل مکرر ایده‌آل است
طراحی مقاوم: با جریان حرارتی 275 آمپر، قابلیت تحمل اضافه بار را دارد
فیوز حفاظتی استاندارد: با RT16-2 و جریان 315 آمپر محافظت می‌شود
کنتاکت‌های کمکی استاندارد: دارای 1NO+1NC به صورت پیش‌فرض

ابعاد و شرایط نصب کنتاکتور 185 آمپر

مشخصه	مقدار
طول (عرض)	210 میلی‌متر
عرض (ارتفاع)	240 میلی‌متر
عمق	160 میلی‌متر
وزن خالص	4.2 کیلوگرم
قطر پیچ‌های ترمینال	M10
گشتاور پیچ‌های ترمینال	10-12 نیوتن‌متر

راهنمای سفارش کنتاکتور 185 آمپر

ساختار کد سفارش: NS07-185-3P-220

NS07-185-3P-220: کنتاکتور 185 آمپر، سه پل، بوبین 220 ولت AC
NS07-185-4P-220: کنتاکتور 185 آمپر، چهار پل، بوبین 220 ولت AC
NS07-185-3P-110: کنتاکتور 185 آمپر، سه پل، بوبین 110 ولت AC
NS07-185-3P-DC24: کنتاکتور 185 آمپر، سه پل، بوبین 24 ولت DC

📞 استعلام قیمت کنتاکتور 185 آمپر

برای دریافت قیمت کنتاکتور 185 آمپر NS07-185 با بوبین 220 ولت به صفحه محصول مراجعه نمایید و برای دریافت قیمت کنتاکتور های موجود NSC به صفحه دسته بندی کنتاکتور سه فاز رویت فرمایید.
