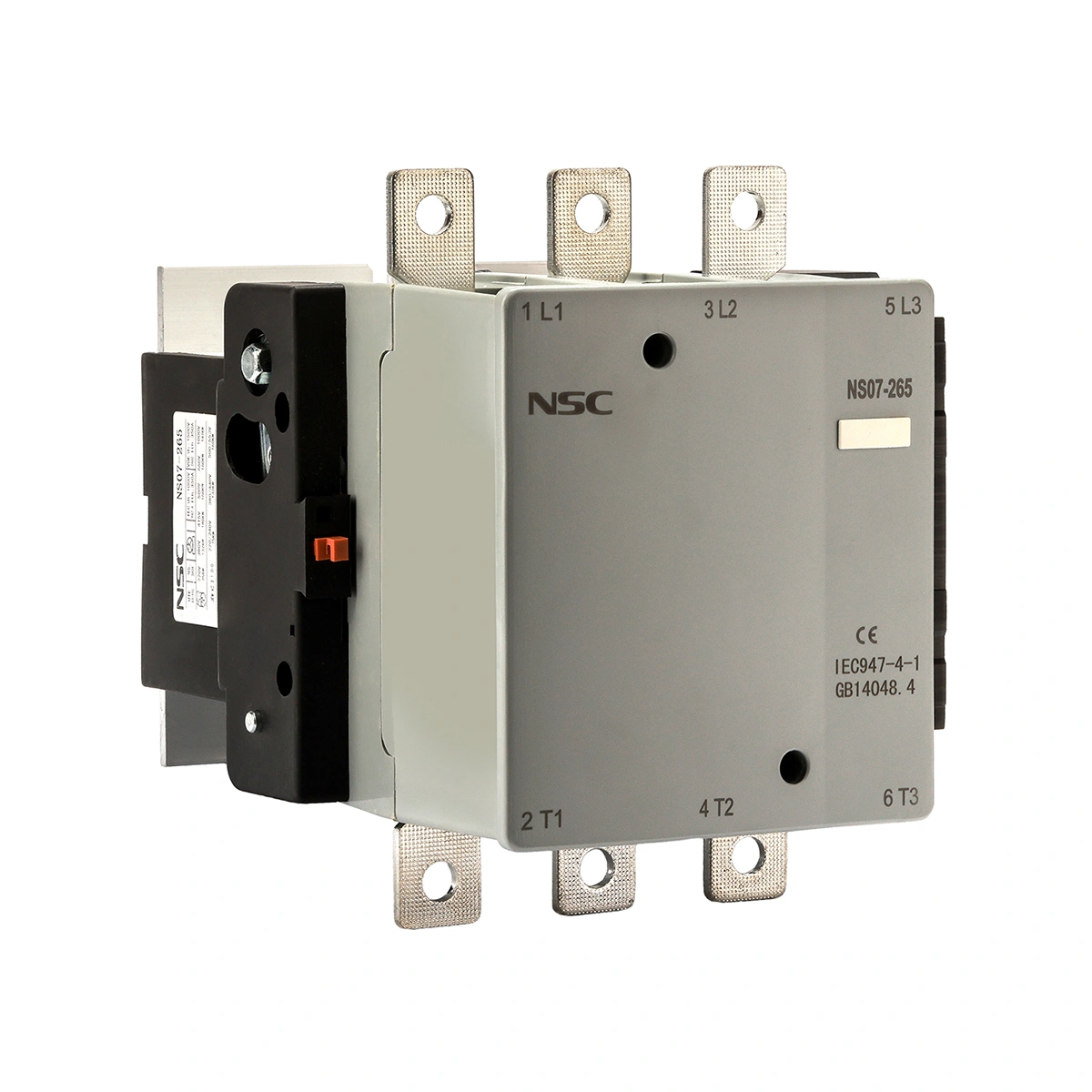

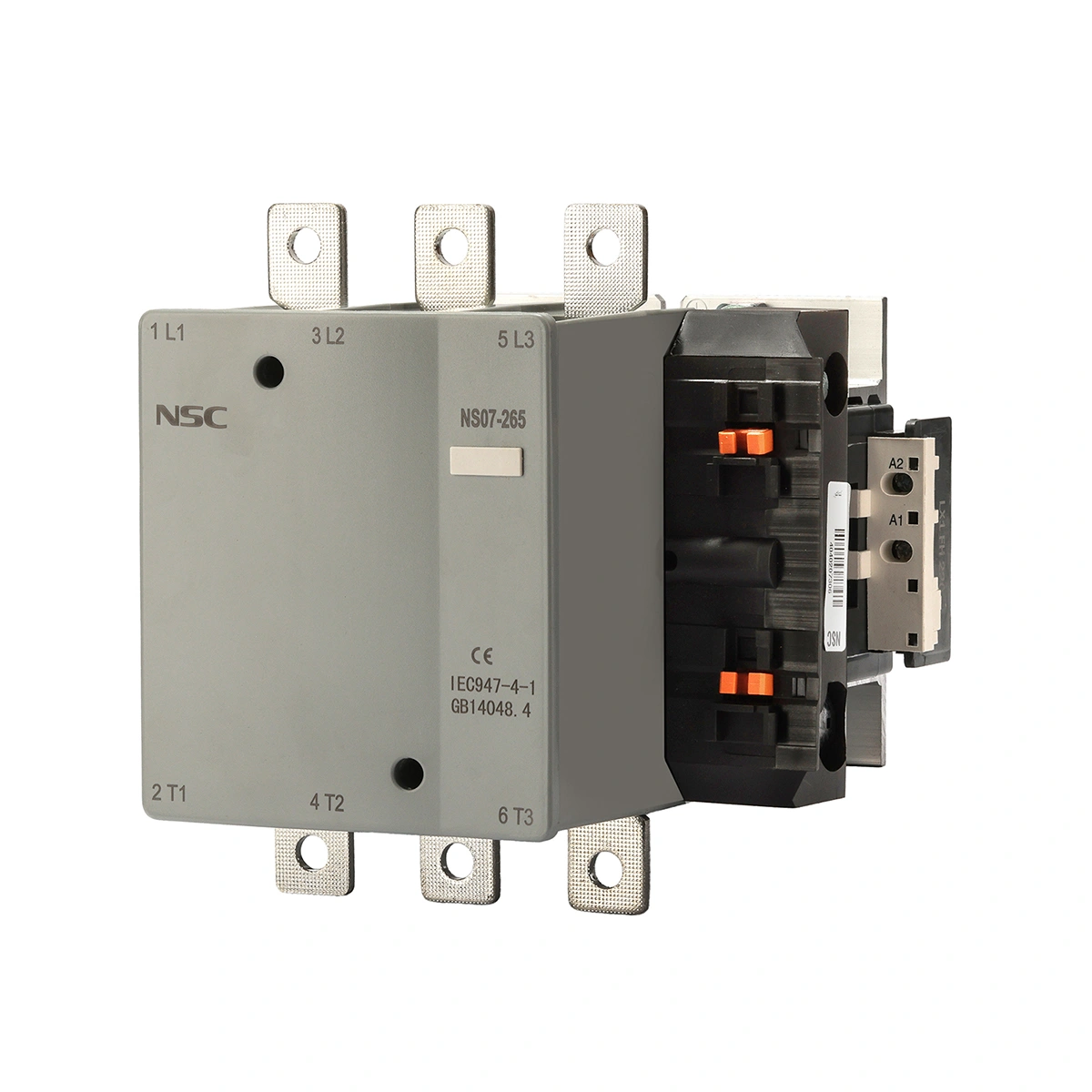

کنتاکتور سه فاز 265 آمپر – بوبین 220 ولت

توضیحات کوتاه محصول :

طول عمر الکتریکی بالا تا 1 میلیون بار قطع و وصل

مطابق با استاندارد های IEC/EN60947-5-1 و IEC/EN60947-4-1

قابلیت کار در دمای منفی 5 تا 40 درجه سانتی گراد

جنس کنتاکت ها مقاوم با طول عمر بالا

جنس بدنه از مواد نسوز (پلی آمید66)

طراحی بروز مطابق با آخرین استانداردها

جهت خرید و اطلاع از قیمت کنتاکتور سه فاز 265 آمپر – بوبین 220 ولت با کارشناس فروش تماس حاصل فرمایید.
قیمت محصول : 41,764,000تومان

شرکت نیرو سامان خاور خدمات ذیل را  در خصوص فروش محصولات انجام می دهد :

  1.  مشاوره و طراحی
  2. خدمات پس از فروش
  3. خدمات نصب و اجرا
دانلود کاتالوگ
برچسب‌: پرفروش ترین | کنتاکتور تیپ قدیم
IEC/EN60947-4-1 IEC/EN60947-5-1                                                                                                                                                                                                            Standard
Model No. NS07-009 NS07-012 NS07-018 NS07-025 NS07-032 NS07-040 NS07-050 NS07-065 NS07-080 NS07-095
Rated Conventional Heating Current Ith(A) 20 20 32 40 50 60 80 80 100 125
Rated Voltage Ui(V) Ui(V) 690 690 690 690 690 690 690 690 690 690
Rated Operation Current
Ue=380/415V		 AC-3 Ie(A) 9 12 18 25 32 40 50 65 80 95
AC-4 Ie(A) 3.5 5 7.7 8.5 12 18.5 24 28 37 44
Power Controlled
3ph cage Motor
AC-3		 220/240V KW 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/415V KW 4 5.5 7.5 11 15 18.5 22 30 37 45
660/690V KW 5.5 7.5 9 15 18.5 30 33 37 45 45
Electrial life (x104 operations) AC-3 110 110 110 110 90 90 90 90 65 65
AC-4 22 22 22 22 22 17 17 17 11 11
Mechanical life (x104 operations) 1200 1200 1200 1000 1000 900 900 900 650 650
Operation frequency       time/hour AC-3 1200 1200 1200 1200 600 600 600 600 600 600
AC-4 300 300 300 300 300 300 300 300 300 300
Auxiliary circuit
Cat.:AC-15. Ue=415V
le=0.95A lth=10A		 1NO + 1NC 1NO+1NC
Model No. NS07-115 NS07-150 NS07-185 NS07-225 NS07-265 NS07-330 NS07-400 NS07-500 NS07-630 NS07-780
Rated Conventional Heating Current Ith(A) 200 200 275 275 315 380 460 580 850 1200
Rated Voltage Ui)V( Ui(V) 690 690 690 690 690 690 690 690 690 690
Rated Operation Current
Ue=380/415V		 AC-3 Ie(A) 115 150 185 225 265 330 400 500 630 780
AC-4 Ie(A) 52 60 79 86 105 117 138 147 188 240
Power Controlled
3ph cage Motor AC-3		 380/415V KW 55 75 90 110 132 160 200 250 335 400
660/690V KW 80 100 110 129 160 220 280 335 450 475
Electrial life  (x103 operations) AC-3 600 600 300 300 300 300 300 300 300 200
AC-4 100 100 100 100 100 100 100 100 100 50
Mechanical life  (x106 operations) 6 6 3 3 3 3 3 3 3 2
Matched Fuse Size RT16-1 RT16-2 RT16-2 RT16-2 RT16-2 RT16-2 RT16-3 RT16-4 RT16-4 RT16-4
A 200 225 315 315 355 450 500 630 800 1250
                                 A16:O30Standard+A18:O30 3P or 4P

ابعاد و سیم بندی کنتاکتورها

کنتاکتور تیپ کوچک کنتاکتور تیپ بزرگ کنتاکت کمکی کنتاکتور بوبین یدکی کنتاکتور
شدت جریان نامی
In (A)		 کد سفارش گذاری شدت جریان نامی
In (A)		 کد سفارش گذاری شدت جریان نامی
In (A)		 کد سفارش گذاری شدت جریان نامی
In (A)		 کد سفارش گذاری
9 NS07-009-11-AC-220 / 380/110/48/24 115 NS07-115-00-AC-220 1NO+1NC NS07-AXS-F11 220 AC NS07-COL-220
12 NS07-012-11-AC-220 / 380/110/48/24 150 NS07-150-00-AC-220 2NO+2NC NS07-AXS-F22
18 NS07-018-11-AC-220 / 380/110/48/24 185 NS07-185-00-AC-220
25 NS07-025-11-AC-220 / 380/110/48/24 225 NS07-225-00-AC-220
32 NS07-032-11-AC-220 / 380/110/48/24 265 NS07-265-00-AC-220
40 NS07-040-11-AC-220 / 380/110/48/24 330 NS07-330-00-AC-220
50 NS07-050-11-AC-220 400 NS07-400-00-AC-220
65 NS07-065-11-AC-220 630 NS07-630-00-AC-220
80 NS07-080-11-AC-220
95 NS07-095-11-AC-220

توضیحات

کنتاکتور 265 آمپر AC-3 | کنترل حرفه‌ای موتورهای سنگین صنعتی

۱. معرفی کلی کنتاکتور 265 آمپر

کنتاکتور NS07-265 عضوی از سری کنتاکتورهای قدرتمند NS07 است که برای کنترل مدارهای الکتریکی با جریان بالا و موتورهای سه فاز سنگین طراحی شده است. این کنتاکتور با جریان نامی 265 آمپر در دسته AC-3، پلی مطمئن بین شبکه برق صنعتی و مصرف‌کننده‌های پرمصرف مانند کمپرسورهای بزرگ، پمپ‌های فشار قوی، آسیاب‌های صنعتی و نوار نقاله‌های سنگین ایجاد می‌کند.

نقش اصلی کنتاکتور 265 آمپر: قطع و وصل مکرر مدارهای قدرت با قابلیت اطمینان بالا

کاربرد اصلی کنتاکتور 265 آمپر: کنترل موتورهای سه فاز با توان تا 160 کیلووات (در ولتاژ 690 ولت)

برای انتخاب تجهیزات مناسب مدارهای صنعتی، پیشنهاد می‌کنیم از مجموعه کامل کنتاکتور سه فاز بازدید فرمایید و بهترین گزینه را متناسب با نیاز خود تهیه نمایید.



۲. مشخصات فنی کنتاکتور 265 آمپر

مشخصات اصلی کنتاکتور 265 آمپر

پارامتر مقدار توضیحات
مدل NS07-265 سری NS07 با جریان 265 آمپر
تعداد پل‌های اصلی 3P یا 4P قابل انتخاب بر اساس نیاز
جریان حرارتی نامی (Ith) 315 آمپر حداکثر جریان دائمی در هوای آزاد
ولتاژ عایقی نامی (Ui) 690 ولت حداکثر ولتاژ قابل تحمل عایق‌ها
ولتاژ ضربه‌ای قابل تحمل (Uimp) 8 کیلوولت مقاومت در برابر نوسانات ناگهانی

جریان عملیاتی کنتاکتور 265 آمپر در شرایط مختلف

دسته کاری ولتاژ جریان نامی (Ie)
AC-3 380/415 ولت 265 آمپر
AC-3 660/690 ولت 160 آمپر
AC-4 380/415 ولت 105 آمپر
AC-1 ≤ 690 ولت 315 آمپر (مصارف مقاومتی)



۳. ابعاد و وزن کنتاکتور 265 آمپر

مشخصه مقدار
طول (عرض) ۲۱۰ میلی‌متر
عرض (ارتفاع) ۲۶۰ میلی‌متر
عمق ۱۷۰ میلی‌متر
فاصله نصب (مرکز تا مرکز) ۱۴۰ × ۲۰۰ میلی‌متر
قطر پیچ‌های ترمینال M10
وزن خالص (سه پل) ۵.۸ کیلوگرم
وزن با بسته‌بندی ۶.۴ کیلوگرم



۴. کنتاکتور 265 آمپر و توان خروجی موتور در دسته AC-3

برای موتورهای سه فاز قفس سنجابی

ولتاژ تغذیه توان خروجی
۲۲۰/۲۴۰ ولت ۷۵ کیلووات
۳۸۰/۴۱۵ ولت ۱۳۲ کیلووات
۶۶۰/۶۹۰ ولت ۱۶۰ کیلووات

نکته: این مقادیر برای موتورهای استاندارد با ضریب قدرت ۰.۸ محاسبه شده است.



۵. حفاظت و فیوزهای پیشنهادی برای کنتاکتور 265 آمپر

نوع فیوز سایز جریان نامی فیوز
فیوز کارتریجی RT16-2 ۳۵۵ آمپر
فیوز سیلیکونی (gG) ۲ ۳۱۵-۳۵۵ آمپر
فیوز سریع‌العمل (aM) ۲ ۳۵۵ آمپر

رله حرارتی پیشنهادی: محدوده تنظیم ۲۰۰ تا ۳۰۰ آمپر – مدل NS07-T265



۶. کنتاکت‌های کمکی و مدار فرمان برای کنتاکتور 265 آمپر

کنتاکت‌های کمکی استاندارد

ویژگی مقدار
تعداد کنتاکت کمکی ۱ Normally Open (NO) + ۱ Normally Closed (NC)
رده کنتاکت کمکی AC-15
ولتاژ نامی کنتاکت کمکی ۴۱۵ ولت
جریان عملیاتی کنتاکت کمکی ۰.۹۵ آمپر
جریان حرارتی کنتاکت کمکی ۱۰ آمپر



مدار فرمان (بوبین) برای کنتاکتور 265 آمپر

ولتاژ بوبین کد سفارش توان مصرفی (VA)
۲۴ ولت AC NS07-265-024 ۷۰ (هنگام وصل) / ۸ (حفظ)
۱۱۰ ولت AC NS07-265-110 ۷۰ / ۸
۲۲۰ ولت AC NS07-265-220 ۷۰ / ۸
۳۸۰ ولت AC NS07-265-380 ۷۰ / ۸
۲۴ ولت DC NS07-265-DC24 ۶۵ (هنگام وصل) / ۷ (حفظ)

برای خرید و استعلام قیمت تجهیزات جانبی کنتاکتور به دسته مربوطه مراجعه کنید.



۷. طول عمر و دوام کنتاکتور 265 آمپر

طول عمر الکتریکی کنتاکتور 265 آمپر

دسته کاری تعداد قطع و وصل (عملیات)
AC-3 ۳۰۰,۰۰۰ بار (۳×۱۰⁵)
AC-4 ۱۰۰,۰۰۰ بار (۱×۱۰⁵)



طول عمر مکانیکی کنتاکتور 265 آمپر

نوع دوام تعداد عملیات
بدون بار (مکانیکی) ۳,۰۰۰,۰۰۰ بار (۳×۱۰⁶)



فرکانس عملیاتی مجاز کنتاکتور 265 آمپر

دسته کاری عملیات در ساعت
AC-3 حداکثر ۶۰۰ بار
AC-4 حداکثر ۳۰۰ بار



۸. کاربردهای صنعتی کنتاکتور 265 آمپر

صنایع سنگین

  • فولاد و ذوب فلزات: کنترل غلتک‌های نورد، جرثقیل‌های سقفی، نوار نقاله‌های مواد اولیه
  • سیمان: آسیاب‌های گلوله‌ای، کوره‌های دوار، سنگ‌شکن‌های اولیه
  • پتروشیمی: کمپرسورهای گاز، پمپ‌های انتقال مواد شیمیایی، میکسرهای بزرگ

صنایع نیمه‌سنگین

  • تصفیه آب و فاضلاب: پمپ‌های شناور قدرتمند، بلوئرهای هوادهی
  • ساختمان‌های بزرگ: چیلرهای سانتریفیوژ، هواسازهای صنعتی، آسانسورهای پرسرعت
  • معدن: نوار نقاله‌های استخراج، سنگ‌شکن‌ها، بالمیل‌ها

کاربردهای خاص

  • دریایی: موتورهای محرک کشتی‌ها، پمپ‌های بیلج
  • کشاورزی صنعتی: پمپ‌های آبیاری فشار قوی، سیلوهای غلات



۹. نمودار سیم‌بندی پیشنهادی کنتاکتور 265 آمپر

منبع تغذیه سه فاز (L1, L2, L3)
           |
           ↓
    ┌──────────────┐
    │  NS07-265    │
    │  کنتاکتور اصلی│
    │  1 3 5 (ورودی)│
    │  | | |       │
    │  2 4 6 (خروجی)│
    └──────────────┘
           |
           ↓
    ┌──────────────┐
    │ رله اضافه بار │
    │ (بیمتال)     │
    │  T1 T2 T3    │
    └──────────────┘
           |
           ↓
        موتور سه فاز
        (M ~ 132kW)

مدار فرمان (کنترل):

فاز فرمان (L) ---> [فیوز فرمان] ---> [شستی استارت] ---+---> [کنتاکت کمکی NO (موازی با استارت)]
                                                      |
                                                      +---> [بوبین A1]
                                                              |
                                                            [بوبین A2] ---> N (نول)

۱۰. تجهیزات جانبی قابل اتصال کنتاکتور 265 آمپر

تجهیز جانبی کاربرد مدل پیشنهادی
رله اضافه بار (بیمتال) حفاظت موتور در برابر اضافه بار NS07-T265
کنتاکت کمکی اضافی افزایش تعداد کنتاکت‌های فرمان NS07-AUX11 (1NO+1NC)
تایمر (رله زمانی) تأخیر در قطع و وصل NS07-TD (0.1-30 ثانیه)
محفظه (کابینت) نصب در فضای باز NS07-ENC265
دستگیره دستی قطع و وصل اضطراری دستی NS07-MH



۱۱. شرایط محیطی و نصب کنتاکتور 265 آمپر

شرایط مجاز نصب و بهره‌برداری

پارامتر محدوده مجاز
دمای محیط ۵-°C تا ۵۵+°C
دمای نگهداری ۴۰-°C تا ۷۰+°C
ارتفاع از سطح دریا حداکثر ۳۰۰۰ متر
رطوبت نسبی حداکثر ۹۵% (بدون تراکم)
درجه حفاظت IP20 (بدون محفظه)
وضعیت نصب عمودی (انحراف حداکثر ۳۰± درجه)



فاصله‌های ایمنی در تابلو

  • از کنتاکتورهای مجاور: حداقل ۵۰ میلی‌متر
  • از دیواره تابلو: حداقل ۱۰۰ میلی‌متر
  • فضای لازم برای تهویه: حداقل ۱۵۰ میلی‌متر در بالا و پایین



۱۳. راهنمای انتخاب و سفارش کنتاکتور 265 آمپر

ساختار کد سفارش

NS07-265-3P-220

بخش معنی گزینه‌ها
NS07 سری کنتاکتور ثابت
265 جریان نامی (آمپر) 265
3P یا 4P تعداد پل‌های اصلی 3P (سه پل) / 4P (چهار پل)
220 ولتاژ بوبین 024، 110، 220، 380، DC24

مثال‌های سفارش

کد سفارش توضیحات
NS07-265-3P-220 کنتاکتور ۲۶۵ آمپر، سه پل، بوبین ۲۲۰ ولت AC
NS07-265-4P-110 کنتاکتور ۲۶۵ آمپر، چهار پل، بوبین ۱۱۰ ولت AC
NS07-265-3P-DC24 کنتاکتور ۲۶۵ آمپر، سه پل، بوبین ۲۴ ولت DC

بسته‌بندی و حمل

نوع بسته‌بندی تعداد در کارتن ابعاد کارتن (سانتیمتر)
تک‌فروشی ۱ عدد ۳۰×۲۵×۲۰
عمده (کارتن) ۴ عدد ۵۵×۴۰×۳۵
پالت ۴۸ عدد ۱۲۰×۱۰۰×۱۲۰



نکات مهم در نصب و نگهداری کنتاکتور 265 آمپر

 هشدارهای ایمنی:

  1. قبل از هرگونه عملیات، مدار را کاملاً بی‌برق کنید
  2. از سیم‌های با سطح مقطع مناسب (حداقل ۱۲۰mm² برای مدار اصلی) استفاده کنید
  3. گشتاور پیچ‌های ترمینال: ۱۲-۱۵ نیوتن‌متر
  4. حتماً از رله حرارتی متناسب برای حفاظت موتور استفاده کنید
  5. در محیط‌های خورنده یا مرطوب، از محفظه مناسب استفاده شود



توصیه‌های نگهداری:

  1. سالیانه کنتاکت‌ها را بررسی کنید
  2. در صورت فرسودگی کنتاکت‌ها، مجموعه را تعویض کنید
  3. از تجمع گردوغبار روی محصول جلوگیری کنید
  4. صداهای غیرعادی در هنگام کار را جدی بگیرید



جدول مقایسه کنتاکتور 265 آمپر با مدل‌های مشابه

مدل جریان AC-3 توان ۴۰۰V طول عمر مکانیکی وزن
NS07-225 ۲۲۵ A ۱۱۰ kW ۳×۱۰⁶ ۵.۲ kg
NS07-265 ۲۶۵ A ۱۳۲ kW ۳×۱۰⁶ ۵.۸ kg
NS07-330 ۳۳۰ A ۱۶۰ kW ۳×۱۰⁶ ۷.۵ kg



جدول مقایسه کنتاکتور 265 آمپر با سایر کنتاکتورهای سنگین سری NS07

مدل جریان AC-3 توان (۴۰۰ ولت) توان (۶۹۰ ولت) جریان حرارتی (Ith) طول عمر مکانیکی فیوز پیشنهادی لینک قیمت
NS07-115 ۱۱۵ آمپر ۵۵ کیلووات ۸۰ کیلووات ۲۰۰ آمپر ۶ میلیون بار RT16-1 (200A) قیمت کنتاکتور ۱۱۵ آمپر
NS07-150 ۱۵۰ آمپر ۷۵ کیلووات ۱۰۰ کیلووات ۲۰۰ آمپر ۶ میلیون بار RT16-2 (225A) قیمت کنتاکتور ۱۵۰ آمپر
NS07-185 ۱۸۵ آمپر ۹۰ کیلووات ۱۱۰ کیلووات ۲۷۵ آمپر ۳ میلیون بار RT16-2 (315A) قیمت کنتاکتور ۱۸۵ آمپر
NS07-225 ۲۲۵ آمپر ۱۱۰ کیلووات ۱۲۹ کیلووات ۲۷۵ آمپر ۳ میلیون بار RT16-2 (315A) قیمت کنتاکتور ۲۲۵ آمپر
NS07-265 ۲۶۵ آمپر ۱۳۲ کیلووات ۱۶۰ کیلووات ۳۱۵ آمپر ۳ میلیون بار RT16-2 (355A)  کنتاکتور ۲۶۵ آمپر
NS07-330 ۳۳۰ آمپر ۱۶۰ کیلووات ۲۲۰ کیلووات ۳۸۰ آمپر ۳ میلیون بار RT16-2 (450A) قیمت کنتاکتور ۳۳۰ آمپر
NS07-400 ۴۰۰ آمپر ۲۰۰ کیلووات ۲۸۰ کیلووات ۴۶۰ آمپر ۳ میلیون بار RT16-3 (500A) قیمت کنتاکتور ۴۰۰ آمپر
NS07-630 ۶۳۰ آمپر ۳۳۵ کیلووات ۴۵۰ کیلووات ۸۵۰ آمپر ۳ میلیون بار RT16-4 (800A) قیمت کنتاکتور ۶۳۰ آمپر



نتیجه‌گیری نهایی

کنتاکتور NS07-265 یک محصول حرفه‌ای و قدرتمند برای کاربردهای صنعتی سنگین است که با ترکیبی از جریان بالا (۲۶۵ آمپر)، توان خروجی چشمگیر (۱۳۲kW در ۴۰۰V)، طول عمر بالا (۳ میلیون بار) و قابلیت اطمینان فوق‌العاده، انتخابی ایده‌آل برای پروژه‌های بزرگ صنعتی محسوب می‌شود.

این کنتاکتور با پشتیبانی از استانداردهای بین‌المللی و قابلیت اتصال انواع تجهیزات جانبی، انعطاف‌پذیری بالایی در طراحی تابلوهای برق صنعتی ارائه می‌دهد.



قیمت کنتاکتور NS07-265 |  265 آمپر

کنتاکتور 265 آمپر NS07-265 با بهترین قیمت بازار و گارانتی ۲۴ ماهه عرضه می‌شود. برای استعلام قیمت روز و شرایط ویژه فروش با واحد فروش تماس بگیرید. همچنین برای اطلاع از قیمت کنتاکتور NSC به دسته مربوطه مراجعه کنید.

ما در مجموعه خود انواع کنتاکتورهای سه فاز با بوبین 220 ولت را از آمپرهای پایین تا بالا عرضه می‌کنیم. محصولات ما شامل کنتاکتورهای 9، 12، 18، 25، 32، 40، 50، 65، 80، 95، 115، 150، 185، 225، 265، 330، 400 و 630 آمپر (همراه با تیپ‌های قدیم و جدید) می‌باشد که برای مصارف صنعتی و نیمه‌صنعتی با بالاترین کیفیت و استانداردهای روز دنیا طراحی شده‌اند. برای مشاهده مشخصات کامل، مقایسه فنی و استعلام قیمت کنتاکتور با بوبین 220 ولت، به صفحه دسته‌بندی محصولات مراجعه کرده و گزینه مناسب پروژه خود را انتخاب کنید.
