قیمت کنتاکتور 630 آمپر با بوبین 220 ولت NSC

IEC/EN60947-4-1 IEC/EN60947-5-1 Standard
Model No.		NS07-009	NS07-012	NS07-018	NS07-025	NS07-032	NS07-040	NS07-050	NS07-065	NS07-080	NS07-095
Rated Conventional Heating Current	Ith(A)	20	20	32	40	50	60	80	80	100	125
Rated Voltage Ui(V)	Ui(V)	690	690	690	690	690	690	690	690	690	690
Rated Operation Current Ue=380/415V	AC-3 Ie(A)	9	12	18	25	32	40	50	65	80	95
Rated Operation Current Ue=380/415V	AC-4 Ie(A)	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Power Controlled 3ph cage Motor AC-3	220/240V KW	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/415V KW	4	5.5	7.5	11	15	18.5	22	30	37	45
	660/690V KW	5.5	7.5	9	15	18.5	30	33	37	45	45
Electrial life (x104 operations)	AC-3	110	110	110	110	90	90	90	90	65	65
Electrial life (x104 operations)	AC-4	22	22	22	22	22	17	17	17	11	11
Mechanical life (x104 operations)		1200	1200	1200	1000	1000	900	900	900	650	650
Operation frequency time/hour	AC-3	1200	1200	1200	1200	600	600	600	600	600	600
Operation frequency time/hour	AC-4	300	300	300	300	300	300	300	300	300	300
Auxiliary circuit Cat.:AC-15. Ue=415V le=0.95A lth=10A	1NO + 1NC					1NO+1NC

Model No.		NS07-115	NS07-150	NS07-185	NS07-225	NS07-265	NS07-330	NS07-400	NS07-500	NS07-630	NS07-780
Rated Conventional Heating Current	Ith(A)	200	200	275	275	315	380	460	580	850	1200
Rated Voltage Ui)V(	Ui(V)	690	690	690	690	690	690	690	690	690	690
Rated Operation Current Ue=380/415V	AC-3 Ie(A)	115	150	185	225	265	330	400	500	630	780
Rated Operation Current Ue=380/415V	AC-4 Ie(A)	52	60	79	86	105	117	138	147	188	240
Power Controlled 3ph cage Motor AC-3	380/415V KW	55	75	90	110	132	160	200	250	335	400
Power Controlled 3ph cage Motor AC-3	660/690V KW	80	100	110	129	160	220	280	335	450	475
Electrial life (x103 operations)	AC-3	600	600	300	300	300	300	300	300	300	200
Electrial life (x103 operations)	AC-4	100	100	100	100	100	100	100	100	100	50
Mechanical life (x106 operations)		6	6	3	3	3	3	3	3	3	2
Matched Fuse	Size	RT16-1	RT16-2	RT16-2	RT16-2	RT16-2	RT16-2	RT16-3	RT16-4	RT16-4	RT16-4
Matched Fuse	A	200	225	315	315	355	450	500	630	800	1250
A16:O30Standard+A18:O30	3P or 4P

ابعاد و سیم بندی کنتاکتورها

کنتاکتور تیپ کوچک		کنتاکتور تیپ بزرگ		کنتاکت کمکی کنتاکتور		بوبین یدکی کنتاکتور
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
9	NS07-009-11-AC-220 / 380/110/48/24	115	NS07-115-00-AC-220	1NO+1NC	NS07-AXS-F11	220 AC	NS07-COL-220
12	NS07-012-11-AC-220 / 380/110/48/24	150	NS07-150-00-AC-220	2NO+2NC	NS07-AXS-F22
18	NS07-018-11-AC-220 / 380/110/48/24	185	NS07-185-00-AC-220
25	NS07-025-11-AC-220 / 380/110/48/24	225	NS07-225-00-AC-220
32	NS07-032-11-AC-220 / 380/110/48/24	265	NS07-265-00-AC-220
40	NS07-040-11-AC-220 / 380/110/48/24	330	NS07-330-00-AC-220
50	NS07-050-11-AC-220	400	NS07-400-00-AC-220
65	NS07-065-11-AC-220	630	NS07-630-00-AC-220
80	NS07-080-11-AC-220
95	NS07-095-11-AC-220

توضیحات

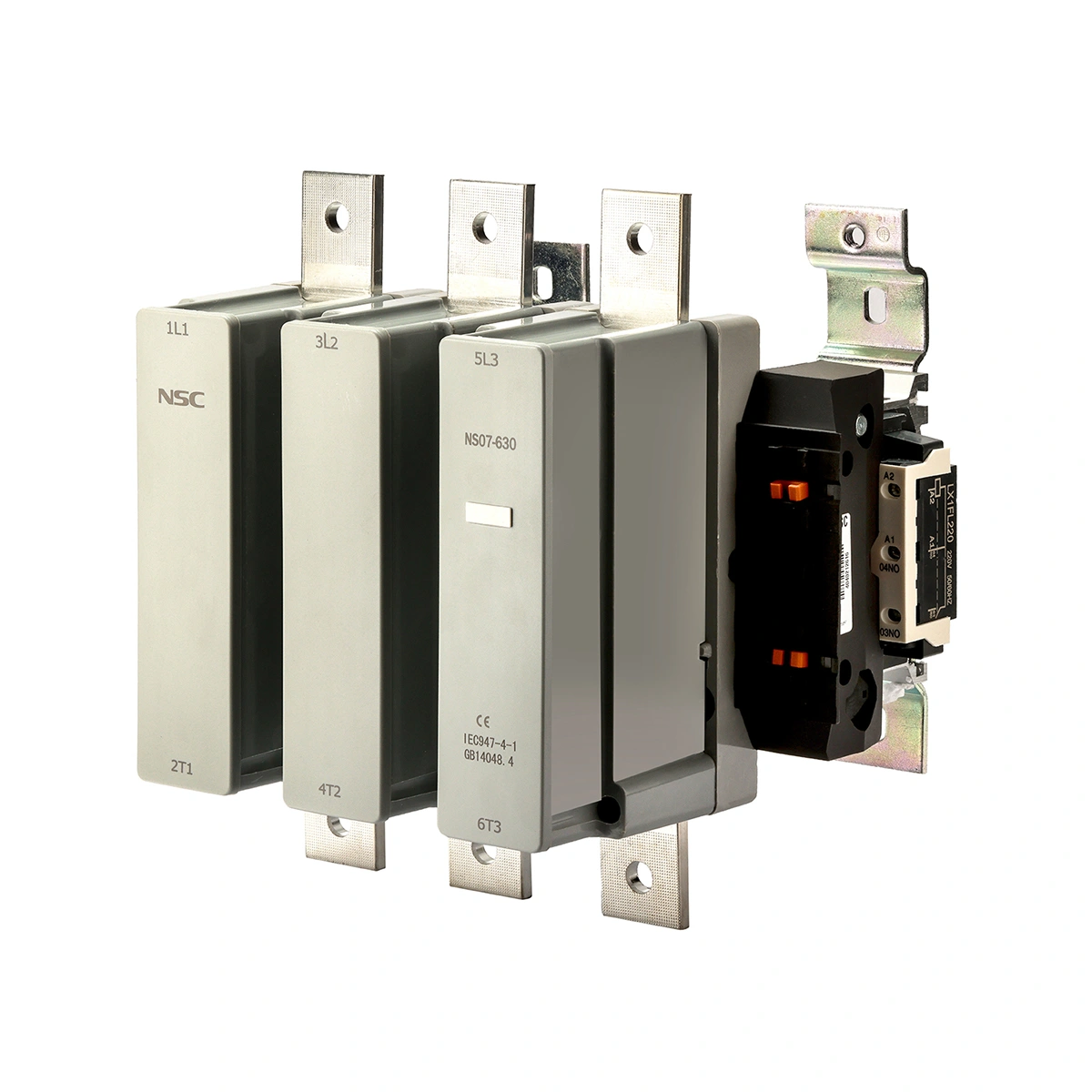

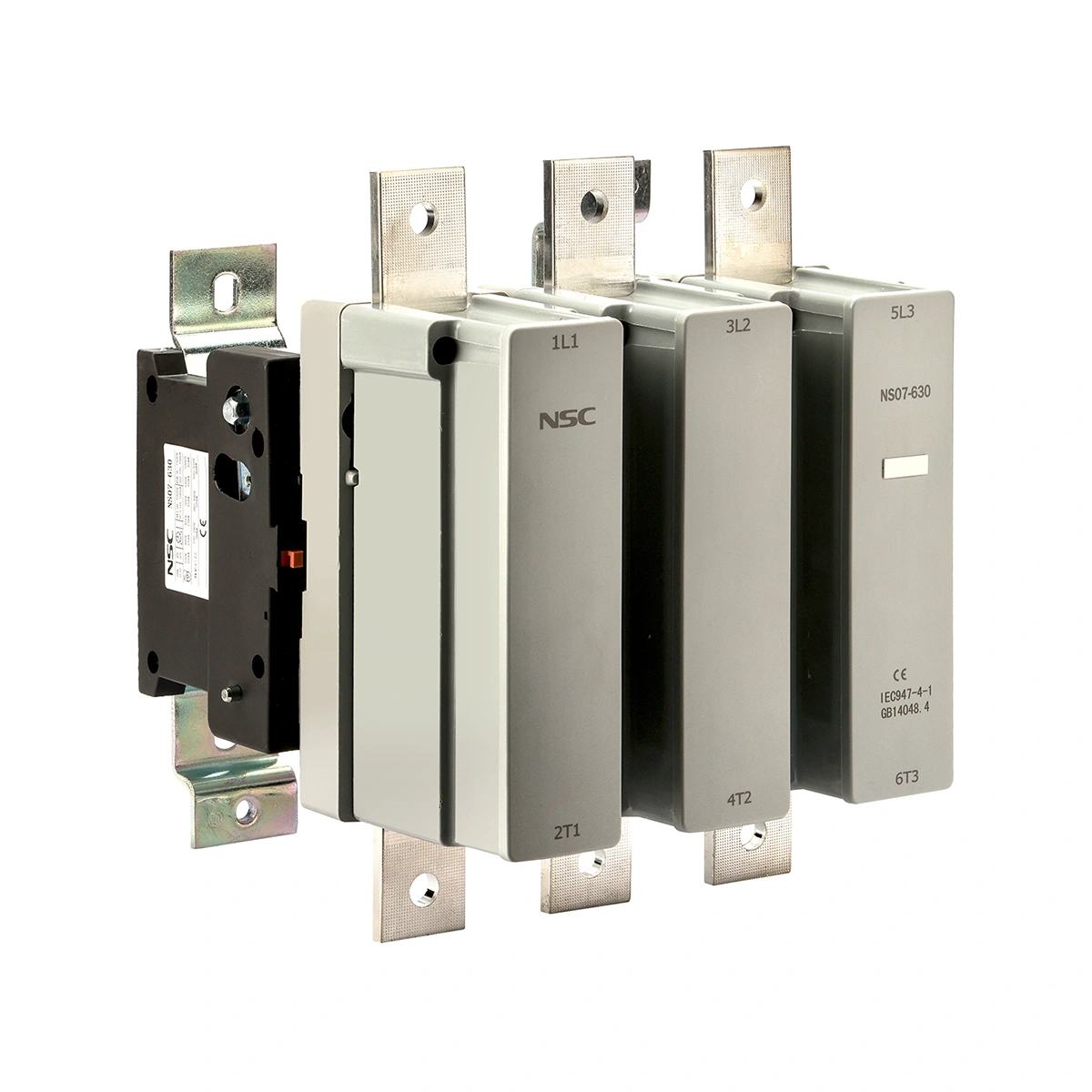

خرید کنتاکتور سه فاز ۶۳۰ آمپر نیروسامان NSC | مدل NS07-630 (AC-3/AC-4)

کنتاکتور سه فاز ۶۳۰ آمپر نیروسامان (NSC) مدل NS07-630، یک محصول فوق‌حرفه‌ای از سری صنعتی این برند معتبر است که برای مدیریت جریان‌های بسیار بالا در سنگین‌ترین شرایط صنعتی طراحی و مهندسی شده است. این کنتاکتور با بهره‌گیری از آخرین فناوری‌های روز دنیا و مطابقت با استانداردهای بین‌المللی، پاسخگوی نیاز صنایع بزرگ مانند فولاد، سیمان، پتروشیمی و تأسیسات عظیم پمپاژ است. مدل NS07-630 با تکیه بر مشخصات فنی منحصربه‌فرد ارائه شده در جداول کاتالوگ، از جمله جریان حرارتی ۸۵۰ آمپر و طول عمر مکانیکی ۳ میلیون بار، انتخابی هوشمندانه برای مهندسان و پیمانکارانی است که به دنبال تلفیقی از کیفیت، دوام و قیمت رقابتی هستند. برای انتخاب تجهیزات مناسب مدارهای صنعتی، پیشنهاد می‌کنیم از مجموعه کامل کنتاکتور سه فاز بازدید فرمایید و بهترین گزینه را متناسب با نیاز خود تهیه نمایید.

جدول مشخصات فنی کلیدی کنتاکتور سه فاز 630 آمپر (بر اساس داده‌های واقعی)

برند / سری	نیروسامان (NSC) / سری NS07
مدل محصول	NS07-630
تعداد پل‌های اصلی	۳ یا ۴ پل (3P or 4P)
جریان حرارتی (Ith) / Ui	۸۵۰ آمپر / ۶۹۰ ولت
جریان نامی کاری (Ie) در کلاس AC-3 (380/415V)	۶۳۰ آمپر
جریان نامی کاری (Ie) در کلاس AC-4 (380/415V)	۱۸۸ آمپر (برای کاربردهای استارت سنگین و ترمز)
توان موتور (AC-3) @ 380/415V	۳۳۵ کیلووات
توان موتور (AC-3) @ 660/690V	۴۵۰ کیلووات (برای شبکه‌های فشار ضعیف با ولتاژ بالا)
طول عمر الکتریکی (AC-3)	۳۰۰,۰۰۰ بار (۳۰۰×۱۰³ عملیات)
طول عمر الکتریکی (AC-4)	۱۰۰,۰۰۰ بار (۱۰۰×۱۰³ عملیات)
طول عمر مکانیکی	۳ میلیون بار (۳×۱۰⁶ عملیات)
دفعات کاری مجاز (AC-3)	۶۰۰ بار در ساعت
دفعات کاری مجاز (AC-4)	۳۰۰ بار در ساعت
کنتاکت‌های کمکی (روی محصول)	۱ باز (NO) + ۱ بسته (NC) – قابل افزایش
فیوز پیشنهادی (Match Fuse)	RT16-4 (800 آمپر)
ولتاژ بوبین (مدار فرمان)	۲۲۰ ولت AC (و سایر ولتاژها)
گارانتی	۱۲ ماه گارانتی تعویض نیروسامان

تحلیل عمیق مشخصات فنی کنتاکتور 630 امپر

۱. توان خروجی خیره‌کننده (تا ۴۵۰ کیلووات)

کنتاکتور NS07-630 قادر به کنترل موتورهای سه فاز با توان ۳۳۵ کیلووات در ولتاژ ۴۰۰ ولت و توان ۴۵۰ کیلووات در ولتاژ ۶۹۰ ولت است. این بدان معناست که این محصول برای راه‌اندازی غول‌های صنعتی مانند کمپرسورهای بزرگ، آسیاب‌های سیمان و نوار نقاله‌های اصلی معادن طراحی شده است. برای راهنمایی بیشتر در زمینه انتخاب کنتاکتور بر اساس توان موتور، مقاله چگونه کنتاکتور انتخاب کنیم را مطالعه کنید.

۲. طول عمر مکانیکی و الکتریکی بالا (۳ میلیون بار)

یکی از مهمترین شاخص‌های کیفیت یک کنتاکتور، طول عمر آن است. مدل NS07-630 دارای طول عمر مکانیکی ۳ میلیون بار و طول عمر الکتریکی ۳۰۰,۰۰۰ بار در کلاس AC-3 می‌باشد. این اعداد نشان‌دهنده استفاده از مواد اولیه با کیفیت (همانطور که در بدنه پلی‌آمید ۶۶ نسوز و کنتاکت‌های آلیاژ نقره مشهود است) و دقت بالا در فرآیند طراحی و مونتاژ است. این ویژگی، محصول را برای خطوط تولید پیوسته که نیاز به استارت‌های مکرر دارند، ایده‌آل ساخته است.

۳. قابلیت اطمینان در کاربردهای سنگین (AC-4)

علاوه بر کلاس کاری AC-3 (راه‌اندازی موتور)، این کنتاکتور برای جریان ۱۸۸ آمپر در کلاس AC-4 نیز رتبه‌بندی شده است. کلاس AC-4 مربوط به کاربردهایی با قطع و وصل بسیار مکرر و ترمزهای اینورتری یا جا به جایی جهت موتور است. وجود این رتبه، نشان‌دهنده توانایی بالای کنتاکتور در خاموش کردن قوس‌های الکتریکی شدید و تحمل تنش‌های حرارتی ناشی از این نوع کاربردهاست.

۴. انتخاب فیوز مناسب (حفاظت ایده‌آل)

بر اساس جدول مشخصات، فیوز پیشنهادی برای حفاظت از این کنتاکتور در برابر اتصال کوتاه، فیوز RT16-4 با جریان ۸۰۰ آمپر است. استفاده از فیوز با این سایز مشخص، هماهنگی کامل (Type 2 Coordination) را تضمین کرده و از آسیب دیدن کنتاکتور در شرایط خطا جلوگیری می‌کند. برای انتخاب دقیق فیوز کلید مینیاتوری، به صفحه خرید کلید مینیاتوری مراجعه کنید.

⚙️ کاربردهای اصلی کنتاکتور 630 آمپر (بر اساس کلاس‌های کاری)

AC-3 (کاربرد اصلی – ۶۳۰ آمپر): راه‌اندازی مستقیم موتورهای قفس سنجابی با جریان راه‌اندازی بالا (مثل فن‌های سنگین، کمپرسورهای اسکرو، آسیاب‌ها و سنگ‌شکن‌ها) تا توان ۳۳۵ کیلووات.
AC-4 (کاربرد ویژه – ۱۸۸ آمپر): کاربردهای با استارت و توقف مکرر مانند جرثقیل‌های سقفی سنگین، بالابرها و میزهای غلتکی در خطوط نورد فولاد.
AC-1 (جریان حرارتی – ۸۵۰ آمپر): قطع و وصل مدارهای با ضریب قدرت بالا (نزدیک به یک) مانند بانک‌های خازنی و سیستم‌های گرمایشی صنعتی عظیم. برای کاربردهای خازنی، استفاده از کنتاکتور خازنی مخصوص توصیه می‌شود.

مزایای رقابتی کلیدی (چرا کنتاکتور سه فاز 630 آمپر مدل NS07-630؟)

دوام بالا در کلاس AC-4

طول عمر الکتریکی ۱۰۰,۰۰۰ بار در سنگین‌ترین کلاس کاری (AC-4) یک مزیت رقابتی بزرگ نسبت به بسیاری از محصولات مشابه است.

انعطاف در ولتاژهای کاری

ارائه توان ۴۵۰ کیلووات در ولتاژ ۶۹۰ ولت، این محصول را برای پروژه‌های نفت، پتروشیمی و کشتی‌سازی به گزینه‌ای بی‌نظیر تبدیل کرده است.

مهندسی دقیق و مواد اولیه مرغوب

استفاده از بدنه پلی‌آمید ۶۶ نسوز و کنتاکت‌های آلیاژ نقره با آبکاری نقره، تضمین‌کننده عملکرد پایدار و طول عمر بالای محصول است.

هماهنگی کامل با تجهیزات جانبی

طراحی ماژولار امکان نصب آسان رله‌های بی‌متال، شین‌های اتصال، ماژول‌های تأخیری و کنتاکت‌های کمکی اضافی را فراهم می‌کند. از صفحه تجهیزات جانبی کنتاکتور NSC دیدن فرمایید در صورت نیاز انتخاب مناسب را داشته باشید.

مقایسه با سایر کنتاکتورهای سری NS07

کنتاکتور ۱۱۵ آمپر NS07-115 (موتور ۵۵ کیلووات)
کنتاکتور ۱۵۰ آمپر NS07-150 (موتور ۷۵ کیلووات)
کنتاکتور ۱۸۵ آمپر NS07-185 (موتور ۹۰ کیلووات)
کنتاکتور ۲۲۵ آمپر NS07-225 (موتور ۱۱۰ کیلووات)
کنتاکتور ۲۶۵ آمپر NS07-265 (موتور ۱۳۲ کیلووات)
کنتاکتور ۳۳۰ آمپر NS07-330 (موتور ۱۶۰ کیلووات)
کنتاکتور ۴۰۰ آمپر NS07-400 (موتور ۲۰۰ کیلووات)
کنتاکتور ۶۳۰ آمپر NS07-630 (شما اینجا هستید – موتور ۳۳۵ کیلووات)

سوالات متداول کنتاکتور سه فاز 630 آمپر

سوال ۱: برای حفاظت از یک موتور ۳۳۰ کیلووات که با این کنتاکتور راه‌اندازی می‌شود، چه رله بی‌متالی باید انتخاب کنم؟

بر اساس جریان نامی موتور شما (که معمولاً کمتر از جریان کنتاکتور است)، باید رله بی‌متالی با رنج جریان تنظیم متناسب انتخاب کنید. برای دریافت اطلاعات دقیق در مورد رله بی‌متال متناسب با جریان موتور خود (که می‌تواند در رنج‌های ۳۱۵ تا ۴۰۰ آمپر باشد)، به صفحه خرید رله بی‌متال مراجعه کرده یا با کارشناسان ما تماس بگیرید.

سوال ۲: آیا این کنتاکتور قابلیت نصب کنتاکت کمکی اضافی دارد؟

بله، سری NS07 نیروسامان به صورت ماژولار طراحی شده است و شما می‌توانید با استفاده از ماژول‌های جانبی، تعداد کنتاکت‌های کمکی را افزایش دهید.

سوال ۳: تفاوت این کنتاکتور ۶۳۰ آمپر با مدل ۴۰۰ آمپر یا ۵۰۰ آمپر در سری NS07 چیست؟

تفاوت اصلی در جریان نامی (Ie) و در نتیجه توان موتور قابل کنترل است. مدل NS07-400 برای موتورهای تا ۲۰۰ کیلووات، مدل NS07-500 برای موتورهای تا ۲۵۰ کیلووات و مدل NS07-630 برای موتورهای تا ۳۳۵ کیلووات (در ولتاژ ۴۰۰ ولت) طراحی شده است. برای مشاهده مشخصات دقیق هرکدام، می‌توانید روی لینک‌های مربوطه در بخش بالاتر کلیک کنید.

سوال ۴: فیوز پیشنهادی برای حفاظت در برابر اتصال کوتاه در جدول ۸۰۰ آمپر ذکر شده، اما جریان حرارتی کنتاکتور ۸۵۰ آمپر است. چرا؟

جریان فیوز (۸۰۰ آمپر) برای حفاظت از کنتاکتور در برابر جریان‌های اتصال کوتاه طراحی شده است، در حالی که جریان حرارتی (Ith = ۸۵۰ آمپر) نشان‌دهنده حداکثر جریان دائمی قابل تحمل توسط کنتاکتور در شرایط عادی و بدون وقوع خطاست. انتخاب فیوز ۸۰۰ آمپری باعث می‌شود در شرایط خطا، فیوز سریع‌تر از کنتاکتور عمل کرده و از آن محافظت نماید (هماهنگی انتخابی).

قیمت و خرید کنتاکتور 630 آمپر

برای استعلام قیمت روز کنتاکتور سه فاز ۶۳۰ آمپر نیروسامان مدل NS07-630 و اطلاع از موجودی انبار،تماس حاصل فرمایید.

ما در مجموعه خود انواع کنتاکتورهای سه فاز با بوبین 220 ولت را از آمپرهای پایین تا بالا عرضه می‌کنیم. محصولات ما شامل کنتاکتورهای 9، 12، 18، 25، 32، 40، 50، 65، 80، 95، 115، 150، 185، 225، 265، 330، 400 و 630 آمپر (همراه با تیپ‌های قدیم و جدید) می‌باشد که برای مصارف صنعتی و نیمه‌صنعتی با بالاترین کیفیت و استانداردهای روز دنیا طراحی شده‌اند. برای مشاهده مشخصات کامل، مقایسه فنی و استعلام قیمت کنتاکتور با بوبین 220 ولت، به صفحه دسته‌بندی محصولات مراجعه کرده و گزینه مناسب پروژه خود را انتخاب کنید.
