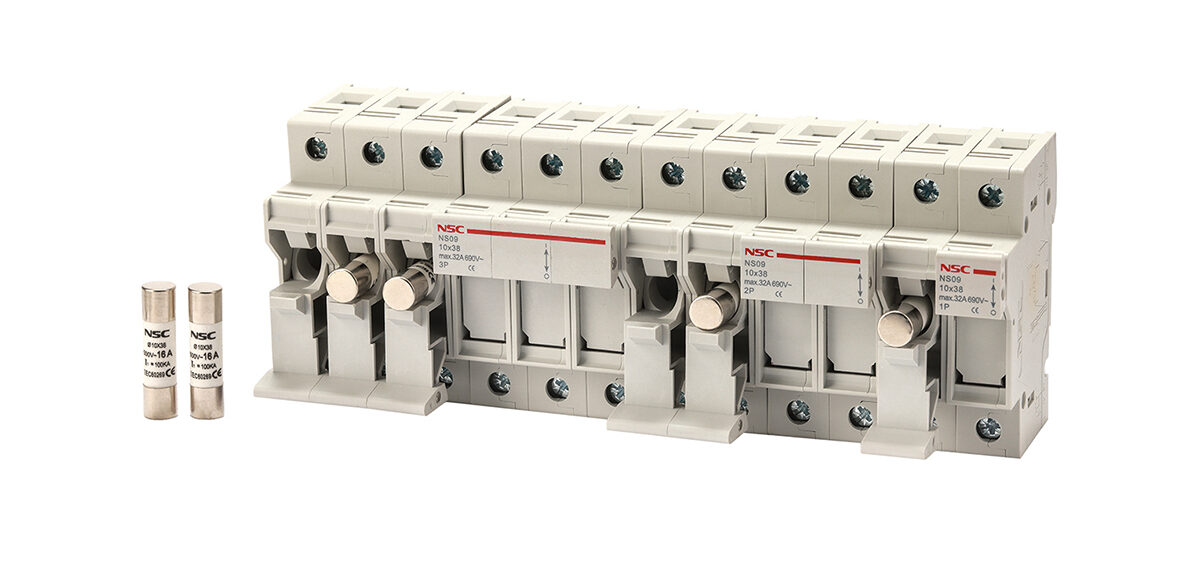

پایه فیوز سیلندری (Fuse Disconnector) و فیوز استوانهای ۱۰×۳۸ از تجهیزات اصلی حفاظت مدارهای الکتریکی در تابلوهای برق هستند که ترکیب آنها امکان قطع، اتصال و تعویض ایمن فیوز را بدون نیاز به قطع کامل برق تابلو فراهم میکند. محصولات سری NS-09 شرکت NSC، طیف کاملی از پایههای تکپل، دوپل و سهپل به همراه فیوزهای استوانهای با آمپراژهای مختلف را پوشش میدهند.

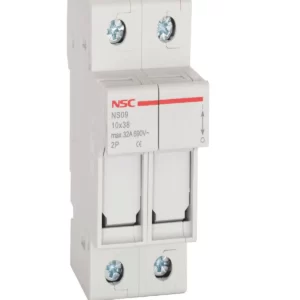

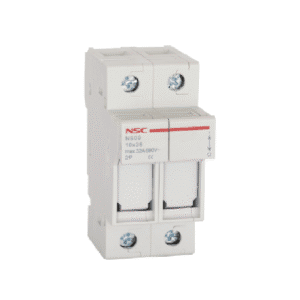

پایه فیوز سیلندری (که با عنوان Fuse Disconnector نیز شناخته میشود) یک کلید قطع و وصل مخصوص نگهداری فیوزهای استوانهای است که روی ریل استاندارد DIN (۳۵ میلیمتری) نصب میشود. ساختار این قطعه بهگونهای طراحی شده که با چرخاندن یک اهرم، میتوان بدون نیاز به باز کردن پیچ یا تماس مستقیم با قسمتهای برقدار، فیوز را تعویض کرد؛ این ویژگی هم سرعت تعمیر و نگهداری تابلو را افزایش میدهد و هم ریسک برقگرفتگی برای تکنسین را به حداقل میرساند.
فیوز سیلندری یک نوع فیوز است که به شکل استوانهای طراحی شده و از یک المنت فلزی از جنس مس یا نقره تشکیل شده است. این المنت با عبور جریان اضافی یا اتصال کوتاه ذوب میشود و مدار را قطع میکند. هدف اصلی فیوز سیلندری، محافظت از مدارها و تجهیزات الکتریکی در برابر جریانهای غیرمجاز است.
بر اساس کاتالوگ فنی NSC، پایه فیوز سیلندری سری NS-09 دارای ویژگیهای زیر است:
| مشخصه | مقدار |
|---|---|
| نام کلاس محصول | Fuse Disconnector (پایه فیوز قطعکننده) |
| جریان نامی | ۳۲، ۶۳ و ۱۲۵ آمپر |
| ولتاژ نامی AC | ۶۹۰ ولت |
| فرکانس نامی | ۵۰ تا ۶۰ هرتز |
| ولتاژ ضربهای تحملپذیر (۱.۵/۵۰ میکروثانیه) | ۴۰۰۰ ولت |
| عمر الکتریکی | ۱۵۰۰ سیکل |
| عمر مکانیکی | ۸۵۰۰ سیکل |
| درجه حفاظت | IP20 |
| دمای محیط کاری (میانگین روزانه حداکثر ۳۵ درجه) | ۵- تا ۴۰+ درجه سانتیگراد |
| دمای نگهداری/انبارش | ۲۵- تا ۷۰+ درجه سانتیگراد |
| رده کاربری | AC22B |
| سایزهای فیوز قابل پشتیبانی | ۱۰×۳۸ میلیمتر، ۱۴×۵۱ میلیمتر، ۲۲×۵۸ میلیمتر |
| نوع نصب | روی ریل استاندارد DIN مطابق EN60715 (عرض ۳۵ میلیمتر) |
| تعداد پل | عرض B (میلیمتر) |
|---|---|
| تکپل (1P) | ۱۷.۵ |
| دو پل (2P) | ۳۵ |
| سه پل (3P) | ۵۲.۵ |
فیوز استوانهای ۱۰×۳۸ (به این معنا که قطر آن ۱۰ میلیمتر و طول آن ۳۸ میلیمتر است) یکی از پرکاربردترین استانداردهای فیوز در صنعت برق فشار ضعیف محسوب میشود. وظیفه این فیوز، قطع خودکار مدار در صورت بروز اضافهجریان یا اتصال کوتاه است تا از آسیب به تجهیزات گرانقیمت پاییندست (مانند موتورها، درایوها یا مدارهای کنترلی) جلوگیری شود. این سایز فیوز با اکثر پایههای فیوز سیلندری استاندارد (از جمله سری NS-09 با کد سایز “B”) سازگار است.
برای سفارش دقیق محصول، NSC از یک سیستم کدگذاری ساختاریافته استفاده میکند که شناخت آن به انتخاب صحیح مدل کمک میکند.
ساختار کد به این صورت است: NS09 – شدت جریان نامی – تعداد پل – سایز فیوز ورودی
برای مثال، کد NS09-32-1P-B به معنای پایه فیوز سیلندری با جریان نامی ۳۲ آمپر، تکپل، مناسب برای فیوز سایز ۱۰×۳۸ میلیمتر است.
ساختار کد به این صورت است: NS09-F – شدت جریان نامی فیوز – ولتاژ نامی – سایز فیوز
برای مثال، کد NS09-F-32-500-B به معنای فیوز سیلندری با جریان نامی ۳۲ آمپر، ولتاژ نامی ۵۰۰ ولت، مناسب برای پایه فیوز سایز ۱۰×۳۸ میلیمتر است.
| تعداد پل | کد سفارشگذاری |
|---|---|
| ۱ پل | NS09-32-1P-B |
| ۲ پل | NS09-32-2P-B |
| ۳ پل | NS09-32-3P-B |
| شدت جریان نامی (آمپر) | کد سفارشگذاری |
|---|---|
| ۱ | NS09-F-1-500-B |
| ۲ | NS09-F-2-500-B |
| ۴ | NS09-F-4-500-B |
| ۶ | NS09-F-6-500-B |
| ۸ | NS09-F-8-500-B |
| ۱۰ | NS09-F-10-500-B |
| ۱۲ | NS09-F-12-500-B |
| ۱۶ | NS09-F-16-500-B |
| ۲۰ | NS09-F-20-500-B |
| ۲۵ | NS09-F-25-500-B |
| ۳۲ | NS09-F-32-500-B |
استفاده از پایه فیوز سیلندری مجهز به اهرم قطع و وصل، نسبت به نگهدارندههای ساده فیوز (که نیاز به باز کردن پیچ یا کشیدن مستقیم فیوز از مدار برقدار دارند)، مزایای ایمنی و عملیاتی قابلتوجهی دارد. در حالت اهرمی، پیش از خروج فیوز، اتصال الکتریکی آن بهطور کامل از مدار اصلی قطع میشود؛ این یعنی تکنسین هیچگاه فیوز را در حالی که هنوز برقدار است در دست نمیگیرد. همچنین قابلیت پلمپ اهرم در وضعیت خاموش، امکان اعمال رویههای ایمنی استاندارد (مانند قفل و برچسبگذاری در حین تعمیرات) را برای تیمهای فنی فراهم میسازد.
پایه فیوز سیلندری و فیوزهای ۱۰×۳۸ معمولاً در موارد زیر استفاده میشوند:
۱. تفاوت پایه فیوز تکپل، دو پل و سهپل در چیست؟ تفاوت اصلی در تعداد مدارهای (فازهای) قابل حفاظت همزمان است. پایه تکپل برای یک مدار، دو پل برای دو مدار همزمان (یا یک مدار دوفاز) و سهپل برای مدارهای سهفاز استفاده میشود. عرض فیزیکی پایه نیز متناسب با تعداد پل افزایش مییابد (از ۱۷.۵ میلیمتر برای تکپل تا ۵۲.۵ میلیمتر برای سهپل).
2. درجه حفاظت IP20 به چه معناست؟ درجه حفاظت IP20 به این معناست که بدنه محصول در برابر ورود اجسام جامد بزرگتر از ۱۲.۵ میلیمتر (مانند انگشت دست) محافظتشده است، اما در برابر نفوذ آب محافظتی ندارد. این سطح حفاظت برای نصب داخل تابلوهای برق بسته (که خود در برابر رطوبت محافظت میکنند) کافی و استاندارد است.
3. عمر مفید پایه فیوز سیلندری چقدر است؟ بر اساس مشخصات فنی، این محصول دارای عمر الکتریکی ۱۵۰۰ سیکل (تعداد دفعات قطع و وصل زیر بار) و عمر مکانیکی ۸۵۰۰ سیکل (تعداد دفعات عملکرد اهرم بدون بار) است که برای استفاده طولانیمدت در تابلوهای صنعتی و ساختمانی کافی است.
4. آیا جنس بدنه پایه فیوز در برابر آتشسوزی مقاوم است؟ بله، بدنه این محصول از پلیآمید ۶۶ ساخته شده که یکی از مواد استاندارد ضدشعله در صنعت تجهیزات برق است و در برابر حرارت و جرقه احتمالی مقاومت بالایی از خود نشان میدهد.
شرکت نیروسامان یکی از تولیدکنندگان معتبر در زمینه تجهیزات الکتریکی است که فیوز و پایه فیوز سیلندری و دیگر محصولات حفاظتی را بهصورت عمده عرضه میکند. برای دریافت قیمتها و شرایط خرید، میتوانید با کارشناسان شرکت نیروسامان تماس بگیرید.
