قیمت کنتاکتور 95 آمپر | سه فاز با بوبین 220 ولت NSC

IEC/EN60947-4-1 IEC/EN60947-5-1 Standard
Model No.		NS07-009	NS07-012	NS07-018	NS07-025	NS07-032	NS07-040	NS07-050	NS07-065	NS07-080	NS07-095
Rated Conventional Heating Current	Ith(A)	20	20	32	40	50	60	80	80	100	125
Rated Voltage Ui(V)	Ui(V)	690	690	690	690	690	690	690	690	690	690
Rated Operation Current Ue=380/415V	AC-3 Ie(A)	9	12	18	25	32	40	50	65	80	95
Rated Operation Current Ue=380/415V	AC-4 Ie(A)	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Power Controlled 3ph cage Motor AC-3	220/240V KW	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/415V KW	4	5.5	7.5	11	15	18.5	22	30	37	45
	660/690V KW	5.5	7.5	9	15	18.5	30	33	37	45	45
Electrial life (x104 operations)	AC-3	110	110	110	110	90	90	90	90	65	65
Electrial life (x104 operations)	AC-4	22	22	22	22	22	17	17	17	11	11
Mechanical life (x104 operations)		1200	1200	1200	1000	1000	900	900	900	650	650
Operation frequency time/hour	AC-3	1200	1200	1200	1200	600	600	600	600	600	600
Operation frequency time/hour	AC-4	300	300	300	300	300	300	300	300	300	300
Auxiliary circuit Cat.:AC-15. Ue=415V le=0.95A lth=10A	1NO + 1NC					1NO+1NC

Model No.		NS07-115	NS07-150	NS07-185	NS07-225	NS07-265	NS07-330	NS07-400	NS07-500	NS07-630	NS07-780
Rated Conventional Heating Current	Ith(A)	200	200	275	275	315	380	460	580	850	1200
Rated Voltage Ui)V(	Ui(V)	690	690	690	690	690	690	690	690	690	690
Rated Operation Current Ue=380/415V	AC-3 Ie(A)	115	150	185	225	265	330	400	500	630	780
Rated Operation Current Ue=380/415V	AC-4 Ie(A)	52	60	79	86	105	117	138	147	188	240
Power Controlled 3ph cage Motor AC-3	380/415V KW	55	75	90	110	132	160	200	250	335	400
Power Controlled 3ph cage Motor AC-3	660/690V KW	80	100	110	129	160	220	280	335	450	475
Electrial life (x103 operations)	AC-3	600	600	300	300	300	300	300	300	300	200
Electrial life (x103 operations)	AC-4	100	100	100	100	100	100	100	100	100	50
Mechanical life (x106 operations)		6	6	3	3	3	3	3	3	3	2
Matched Fuse	Size	RT16-1	RT16-2	RT16-2	RT16-2	RT16-2	RT16-2	RT16-3	RT16-4	RT16-4	RT16-4
Matched Fuse	A	200	225	315	315	355	450	500	630	800	1250
A16:O30Standard+A18:O30	3P or 4P

ابعاد و سیم بندی کنتاکتورها

کنتاکتور تیپ کوچک		کنتاکتور تیپ بزرگ		کنتاکت کمکی کنتاکتور		بوبین یدکی کنتاکتور
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
9	NS07-009-11-AC-220 / 380/110/48/24	115	NS07-115-00-AC-220	1NO+1NC	NS07-AXS-F11	220 AC	NS07-COL-220
12	NS07-012-11-AC-220 / 380/110/48/24	150	NS07-150-00-AC-220	2NO+2NC	NS07-AXS-F22
18	NS07-018-11-AC-220 / 380/110/48/24	185	NS07-185-00-AC-220
25	NS07-025-11-AC-220 / 380/110/48/24	225	NS07-225-00-AC-220
32	NS07-032-11-AC-220 / 380/110/48/24	265	NS07-265-00-AC-220
40	NS07-040-11-AC-220 / 380/110/48/24	330	NS07-330-00-AC-220
50	NS07-050-11-AC-220	400	NS07-400-00-AC-220
65	NS07-065-11-AC-220	630	NS07-630-00-AC-220
80	NS07-080-11-AC-220
95	NS07-095-11-AC-220

توضیحات

قیمت کنتاکتور سه فاز ۹۵ آمپر NSC مدل NS07-095 | مشخصات فنی، قیمت و راهنمای انتخاب

معرفی محصول کنتاکتور 95 آمپر NSC

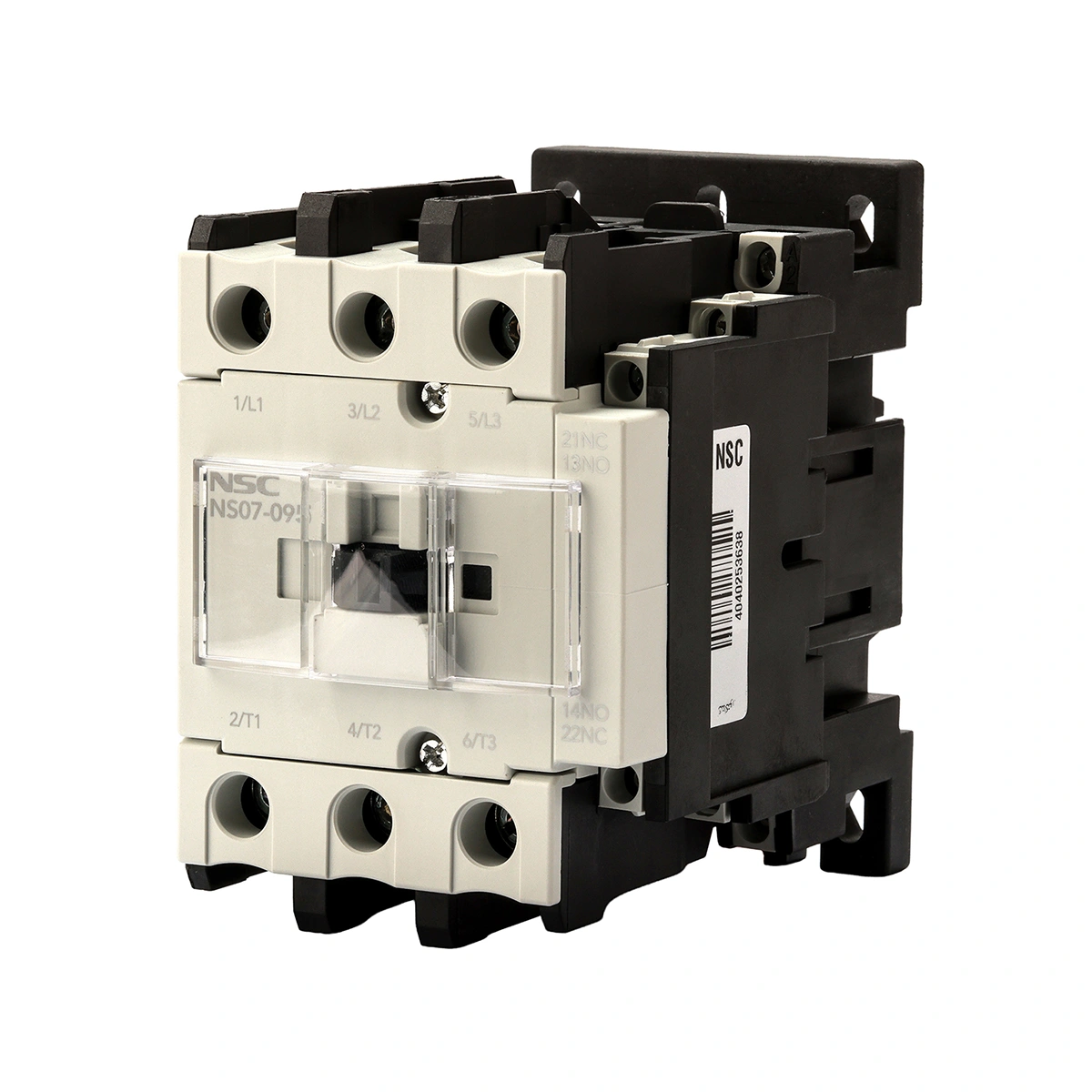

کنتاکتور سه فاز ۹۵ آمپر NSC مدل NS07-095 یکی از قدرتمندترین اعضای خانواده کنتاکتورهای صنعتی نیروسامان (NSC) است که برای کنترل مدارهای قدرت در تأسیسات صنعتی و ساختمان‌های بزرگ طراحی شده است. این کنتاکتور با دارا بودن رنج جریان ۹۵ آمپر در دسته AC-3، قادر به راه‌اندازی موتورهای سه فاز تا توان ۴۵ کیلووات در ولتاژ ۴۰۰ ولت می‌باشد.

کنتاکتور NS07-095 با رعایت استانداردهای بین‌المللیIEC/EN60947-5-1 و IEC/EN60947-4-1 ساخته شده و از کیفیت بالایی در طراحی و اجرا برخوردار است.

برای انتخاب تجهیزات مناسب مدارهای صنعتی، پیشنهاد می‌کنیم از مجموعه کامل کنتاکتور سه فاز بازدید فرمایید و بهترین گزینه را متناسب با نیاز خود تهیه نمایید.

جدول مشخصات فنی کامل کنتاکتور 95 آمپر

مشخصات اصلی
مدل	NS07-095
جریان حرارتی متعارف (Ith)	۱۲۵ آمپر
ولتاژ عایقی (Ui)	۶۹۰ ولت
جریان نامی AC-3 (Ie) در ۳۸۰-۴۱۵ ولت	۹۵ آمپر
جریان نامی AC-4 (Ie)	۴۴ آمپر
توان موتور بر اساس ولتاژ
توان موتور AC-3 در ۲۲۰-۲۴۰ ولت	۲۵ کیلووات
توان موتور AC-3 در ۳۸۰-۴۱۵ ولت	۴۵ کیلووات
توان موتور AC-3 در ۶۶۰-۶۹۰ ولت	۴۵ کیلووات
عمر و دوام
عمر الکتریکی AC-3	۶۵۰,۰۰۰ بار
عمر الکتریکی AC-4	۱۱۰,۰۰۰ بار
عمر مکانیکی	۶,۵۰۰,۰۰۰ بار
فرکانس کاری
فرکانس کاری AC-3 (عملکرد در ساعت)	۶۰۰ بار
فرکانس کاری AC-4 (عملکرد در ساعت)	۳۰۰ بار
کنتاکت‌های کمکی
تعداد کنتاکت‌های کمکی	۱ NO + ۱ NC
جریان کنتاکت کمکی (AC-15 در ۴۱۵ ولت)	۰.۹۵ آمپر

کاربردهای کنتاکتور ۹۵ آمپر NSC

راه‌اندازی و کنترل موتورهای الکتریکی سنگین (تا ۴۵ کیلووات)
کنترل سیستم‌های تهویه مطبوع صنعتی (چیلرها و فن‌های بزرگ)
تابلوهای کنترل پمپ‌های صنعتی و آبرسانی
سیستم‌های گرمایشی صنعتی (هیترهای پرقدرت)
به عنوان واحد سوئیچینگ خازنی برای خازن‌های با توان بالا (تا ۵۰ کیلووار)

کاربرد ویژه کنتاکتور 95 آمپر: واحد سوئیچینگ خازنی (کنتاکتور خازنی)

یکی از مهم‌ترین کاربردهای کنتاکتور NS07-095، استفاده به عنوان واحد سوئیچینگ خازنی (کنتاکتور خازنی) است. این کنتاکتور با جریان ۹۵ آمپر، گزینه ایده‌آلی برای قطع و وصل خازن‌های قدرت بالا می‌باشد.

طبق جدول انتخاب کنتاکتور خازنی بر اساس KVAR، مدل NS07-095 معادل کنتاکتور خازنی CJ19-95 بوده و برای خازن‌های زیر مناسب است:

توان خازن (KVAR)	مدل واحد خازنی	آمپر نامی	ولتاژ
۵۰ کیلووار	CJ19-95	۹۵ آمپر	۴۰۰ ولت

✅ نکته فنی: اگر در حال طراحی یک بانک خازنی ۵۰ کیلوواری هستید، کنتاکتور NS07-095 (همراه با واحد خازنی CJ19-95) انتخاب دقیق و حرفه‌ای شماست.

🔗 مشاهده و خرید واحد خازنی

⚡ مقایسه کامل با کنتاکتورهای نزدیک (رنج‌های مشابه)

برای کمک به انتخاب دقیق‌تر، کنتاکتور ۹۵ آمپر را با تمام مدل‌های بالاتر و پایین‌تر مقایسه می‌کنیم:

مدل کنتاکتور	جریان AC-3	جریان AC-4	توان موتور (۴۰۰V)	توان خازن قابل کنترل	عمر الکتریکی	لینک خرید
NS07-080	۸۰ آمپر	۳۷ آمپر	۳۷ کیلووات	۴۰ KVAR	۶۵۰,۰۰۰	قیمت کنتاکتور 80 آمپر
NS07-095	۹۵ آمپر	۴۴ آمپر	۴۵ کیلووات	۵۰ KVAR	۶۵۰,۰۰۰	محصول فعلی
NS07-115	۱۱۵ آمپر	۵۲ آمپر	۵۵ کیلووات	۶۰ KVAR	۶۰۰,۰۰۰	قیمت کنتاکتور 115 آمپر
NS07-150	۱۵۰ آمپر	۶۰ آمپر	۷۵ کیلووات	۸۰ KVAR	۶۰۰,۰۰۰	قیمت کنتاکتور 150 آمپر
NS07-185	۱۸۵ آمپر	۷۹ آمپر	۹۰ کیلووات	۱۰۰ KVAR	۳۰۰,۰۰۰	قیمت کنتاکتور 185 آمپر
NS07-225	۲۲۵ آمپر	۸۶ آمپر	۱۱۰ کیلووات	۱۲۰ KVAR	۳۰۰,۰۰۰	قیمت کنتاکتور 225 آمپر

🔗 مشاهده قیمت کنتاکتور سه فاز NSC

تجهیزات جانبی مناسب برای کنتاکتور95 آمپر NS07-095

برای تکمیل مدار و حفاظت بهتر، تجهیزات جانبی زیر را به شما پیشنهاد می‌کنیم:

۱. بیمتال (رله حرارتی) مناسب

برای حفاظت از موتور در برابر اضافه بار، بیمتال با رنج جریان ۶۵ تا ۹۵ آمپر مورد نیاز است. پیشنهاد ما:

🔗 مشاهده و خرید بیمتال مناسب کنتاکتور ۹۵ آمپر

۲. رگولاتور خازنی (برای بانک خازنی)

اگر از این کنتاکتور به عنوان واحد سوئیچینگ خازنی در تابلو اتوماتیک استفاده می‌کنید، به رگولاتور خازنی نیاز دارید:

🔗 مشاهده و خرید رگولاتور خازنی NSC

۳. کلید مینیاتوری (MCB) مناسب

برای حفاظت از مدار فرمان این کنتاکتور، پیشنهاد می‌کنیم از کلیدهای مینیاتوری استفاده کنید. همچنین می‌توانید برای آشنایی با انواع کلیدهای مینیاتوری تک فاز و سه فاز به دسته‌بندی مربوطه مراجعه نمایید.

🔗 مشاهده و خرید کلید مینیاتوری

راهنمای نصب و نکات فنی مهم

ولتاژ بوبین

کنتاکتور NS07-095 با بوبین‌های ۲۲۰ ولت AC و ۳۸۰ ولت AC قابل عرضه است. قبل از خرید، ولتاژ مورد نیاز خود را مشخص کنید.

نحوه سیم‌بندی

کنتاکت‌های اصلی: مناسب برای سیم‌های با سطح مقطع ۵۰ تا ۹۵ میلی‌متر مربع
کنتاکت‌های کمکی: یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) برای استفاده در مدار فرمان

دمای محیط

دمای کاری مجاز: ۵- تا ۴۰ درجه سانتی‌گراد.

جدول انتخاب فیوز محافظ

مدل کنتاکتور	سایز فیوز	جریان فیوز (A)
NS07-095	RT16-4	۸۰۰ آمپر

چرا کنتاکتور NSC را انتخاب کنیم؟

طراحی مطابق با استاندارد IEC: تضمین کننده کیفیت و ایمنی
تنوع بالا: از ۹ آمپر تا ۷۸۰ آمپر و بالاتر
سازگاری با تجهیزات جانبی: بیمتال، واحد خازنی، رگولاتور و …
گارانتی معتبر و پشتیبانی فنی: خدمات پس از فروش مطمئن

می توانید انواع کنتاکتور سه فاز نیروسامان را درلینک مذکور مشاهده نمایید و از قیمت ها مطلع گردید.

سوالات متداول کنتاکتور 95 آمپر

سوال: تفاوت کنتاکتور NS07-095 با NS07-080 چیست؟
پاسخ: کنتاکتور NS07-095 جریان نامی ۹۵ آمپر دارد و برای موتورهای تا ۴۵ کیلووات مناسب است، در حالی که NS07-080 با جریان ۸۰ آمپر برای موتورهای تا ۳۷ کیلووات کاربرد دارد. همچنین NS07-095 برای خازن ۵۰ کیلووار و NS07-080 برای خازن ۴۰ کیلووار مناسب است.

سوال: آیا می‌توانم از این کنتاکتور برای خازن ۶۰ کیلووار استفاده کنم؟
پاسخ: خیر. بر اساس جدول انتخاب، برای خازن ۶۰ کیلووار به کنتاکتور ۱۱۵ آمپر (NS07-115) نیاز دارید.

سوال: بیمتال مناسب برای این کنتاکتور چه رنج جریانی دارد؟
پاسخ: بیمتال باید در رنج ۶۵ تا ۹۵ آمپر تنظیم شود. پیشنهاد می‌کنیم از بیمتال‌های سری HDR6 هیمل یا مدل‌های معادل استفاده کنید.

سوال: کنتاکتور خازنی (CJ19-95) چگونه به کنتاکتور متصل می‌شود؟
پاسخ: واحد خازنی به صورت مکانیکی روی کنتاکتور نصب شده و با ۶ رشته سیم مقاومت‌دار به کنتاکت‌های اصلی متصل می‌شود تا جریان هجومی را کنترل کند.

سوال: جریان AC-3 و AC-4 چه تفاوتی دارند؟
پاسخ: AC-3 برای راه‌اندازی موتورهای قفس سنجابی (قطع جریان در حین کار موتور) و AC-4 برای راه‌اندازی سنگین (قطع جریان در هنگام راه‌اندازی یا معکوس کردن موتور) کاربرد دارد.

جمع‌بندی و خرید کنتاکتور 95 آمپر

کنتاکتور 95 آمپر NS07-095 برای موتورهای ۴۵ کیلووات مناسب است. مدل خازنی آن یعنی NS07C-95 (واحد خازنی CJ19-95) برای خازن‌های ۵۰ کیلووار کاربرد دارد. می تواننید واحد خازنی نیروسامان را در لینک مذکور مشاهده نمایید.

برای استعلام قیمت و خرید، با کارشناسان ما تماس بگیرید یا از طریق لینک‌های زیر اقدام کنید.
