قیمت و خرید رگولاتور خازنی ۱۲ پله NSC (مدل GMKP controller 800 II -12steps)
کنترلر هوشمند بانک خازنی با ۱۲ پله خروجی، مناسب برای مجتمعهای تجاری، کارگاههای صنعتی کوچک و متوسط، ساختمانهای اداری و تابلوهای برق عمومی
- مدل ۱۲ پله برای پروژههای متوسط مناسب است.
- اگر به دنبال ظرفیت بالاتر هستید، سایر مدلها را ببینید:
خرید سایر مدلهای رگولاتور خازنی
معرفی کامل رگولاتور خازنی ۱۲ پله NSC
رگولاتور بانک خازنی چیست؟
رگولاتور بانک خازنی (Capacitor Bank Regulator) یا کنترلکننده توان راکتیو (Reactive Power Controller)، یک ریزپردازنده هوشمند است که به عنوان مغز متفکر تابلوهای بانک خازنی (PFC Panels) عمل میکند. این دستگاه با نمونهبرداری پیوسته از جریان و ولتاژ شبکه (معمولاً توسط یک ترانسفورماتور جریان یا CT)، ضریب توان لحظهای (Cos φ) را محاسبه کرده و با مقایسه آن با مقدار هدف (Set Point)، فرمان قطع و وصل پلههای خازنی را صادر میکند.

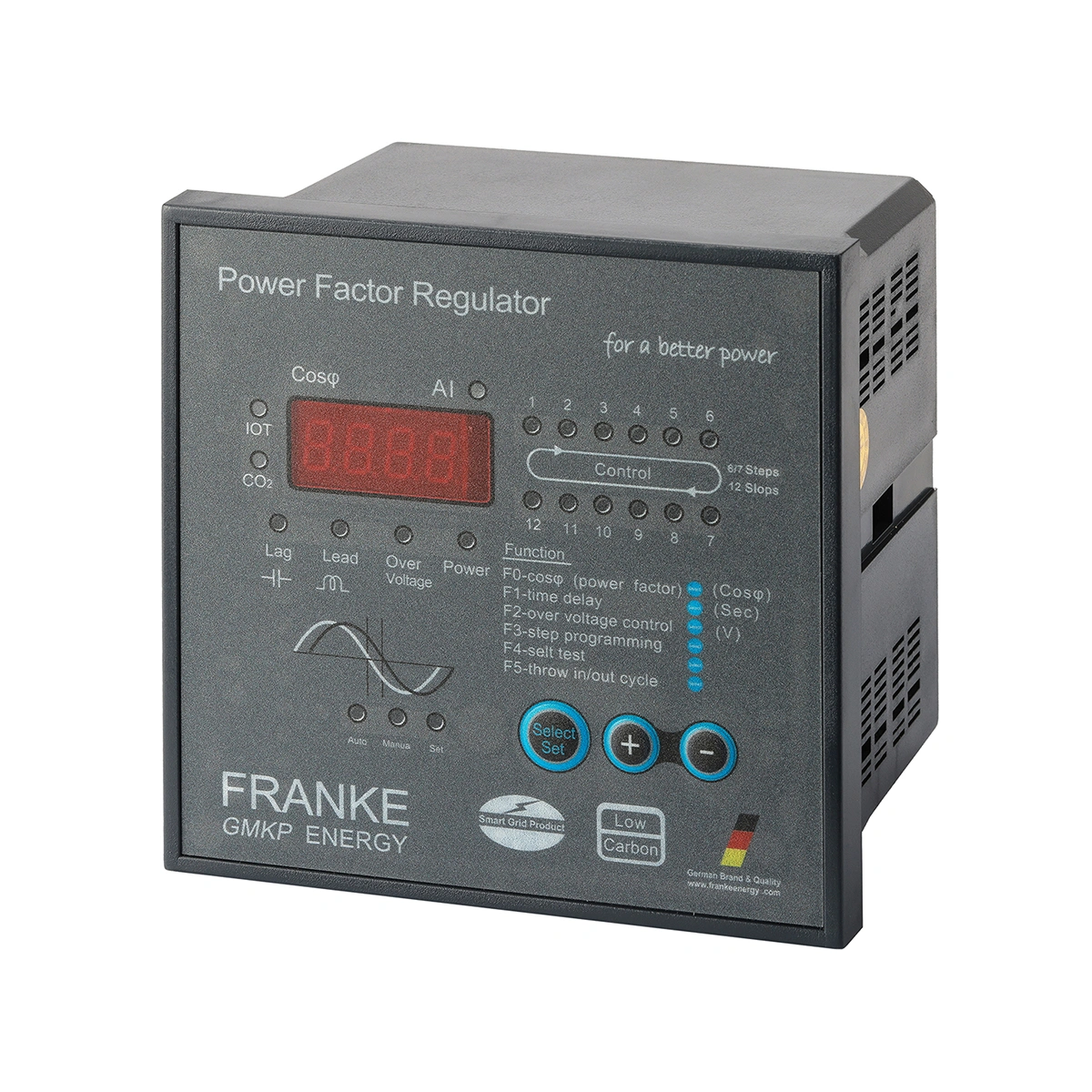

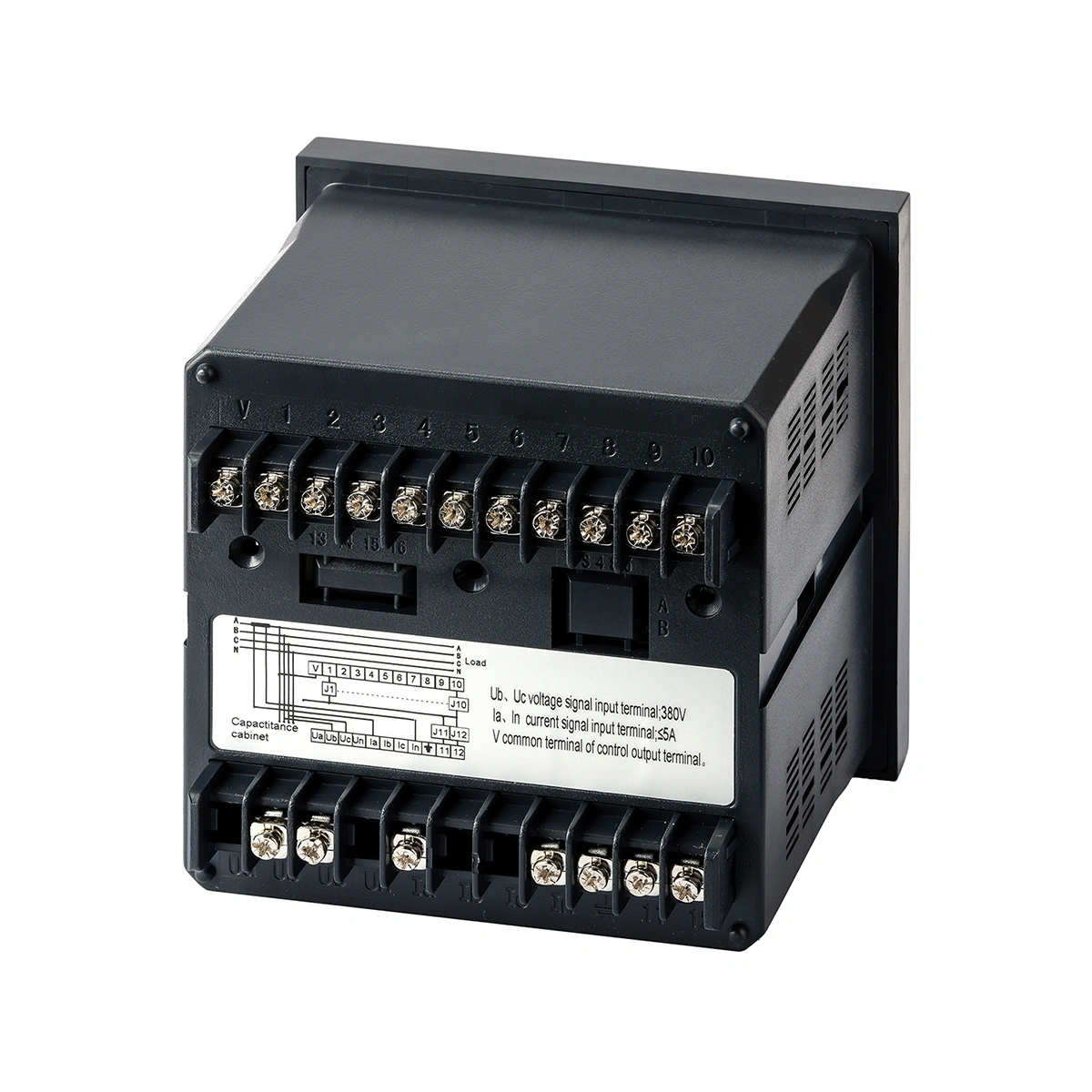

مدل ۱۲ پله NSC
رگولاتور ۱۲ پله NSC (مدل GMKP controller 800 II -12steps) یکی از محصولات سری GMKP شرکت نیروسامان است که برای بانکهای خازنی با ظرفیت کوچک تا متوسط طراحی شده است. این مدل با ۱۲ خروجی رله، قابلیت کنترل دقیق توان راکتیو ورودی به شبکه را فراهم میکند و کاربرد اصلی آن در مجتمعهای تجاری، کارگاههای صنعتی کوچک، ساختمانهای اداری و تابلوهای برق عمومی میباشد.
چرا به رگولاتور خازنی نیاز داریم؟
کاهش هزینههای برق: با اصلاح ضریب توان به مقدار هدف (معمولاً ۰.۹)، جریمههای توان راکتیو حذف شده و امکان دریافت پاداش نیز فراهم میشود.
افزایش ظرفیت ترانسفورماتور: با کاهش توان راکتیو عبوری از ترانس، ظرفیت آزاد شده برای تغذیه بارهای مفید (توان اکتیو) بیشتر میشود.
کاهش تلفات و افت ولتاژ: جریان کل مدار کاهش یافته و در نتیجه تلفات حرارتی در کابلها و تجهیزات کمتر میشود.
حفاظت از تجهیزات: با کنترل هوشمند، از قطع و وصل بیمورد و آسیب به کنتاکتورها و خازنها جلوگیری میکند.
مشخصات فنی کامل رگولاتور ۱۲ پله NSC
۱. مشخصات عمومی رگولاتور 12 پله خازنی
مدل GMKP controller 800 II -12steps
برند نیروسامان (NSC)
تعداد پله ۱۲ پله خروجی (قابل برنامهریزی)
نوع نصب توکار (Panel Mount) / پشت یونیتال
ابعاد برش پنل (Cut-out) ۱۳۸ × ۱۳۸ میلیمتر
وزن حدود ۵۰۰ گرم
جنس بدنه پلی کربنات مقاوم در برابر حرارت (UL94 V-0)
درجه حفاظت (IP) پنل جلو: IP54 / بدنه: IP20
۲. مشخصات الکتریکی رگولاتور 12 پله خازنی
ولتاژ تغذیه (Auxiliary Supply) ۱۰۰ تا ۴۴۰ ولت AC (اتولایتینگ – Auto-sensing)
فرکانس ۵۰/۶۰ هرتز (تشخیص خودکار)
مصرف داخلی کمتر از ۱۰ ولت آمپر (VA)
ولتاژ اندازهگیری (Measurement Input) ۱۰۰ تا ۴۴۰ ولت AC (اتصال مستقیم به شبکه)
جریان اندازهگیری (Current Input) ۵ آمپر AC (استاندارد) – قابل تنظیم برای CT 1A
۳. مشخصات خروجی رگولاتور 12 پله خازنی
نوع خروجی پلهها رله الکترومکانیکی (۱۲ خروجی مجزا)
ظرفیت تماس هر رله (Contact Rating) ۵ آمپر / ۲۵۰ ولت AC
طول عمر مکانیکی رله ۱۰۰,۰۰۰ بار قطع و وصل
خروجی آلارم (Alarm Output) یک خروجی رله مجزا (قابل برنامهریزی)
LED وضعیت پلهها ۱۲ LED مجزا (هر پله یک LED)
۴. دقت اندازهگیری رگولاتور 12 پله خازنی
ضریب توان (Cos φ) ±۰.۵٪
ولتاژ (V) ±۱٪
جریان (A) ±۱٪
توان اکتیو (kW) ±۲٪
توان راکتیو (kvar) ±۲٪
فرکانس (Hz) ±۰.۱٪
THD (اعوجاج هارمونیکی کل) نمایش تا مرتبه ۱۱ (۳، ۵، ۷، ۹، ۱۱)
۵. ویژگیهای کنترلی رگولاتور 12 پله خازنی
تنظیم C/K اتوماتیک (Auto-detect) و دستی
زمان پاسخدهی (Response Time) قابل تنظیم از ۱ تا ۹۹۹ ثانیه
زمان تاخیر قطع و وصل (Switching Delay) قابل تنظیم از ۱ تا ۹۹۹ ثانیه
توالی سوئیچینگ (Switching Sequence) خطی (Cyclic) / باینری (Binary)
تعداد پله قابل تعریف ۱ تا ۱۲ پله
حافظه EEPROM (ذخیره اطلاعات در هنگام قطع برق)
۶. پارامترهای قابل نمایش رگولاتور 12 پله خازنی
ضریب توان (Cos φ) لحظهای و هدف، ولتاژ هر فاز (V)، جریان هر فاز (A)، توان اکتیو (kW)، توان راکتیو (kvar)، فرکانس (Hz)، THD ولتاژ و جریان، هارمونیکهای ۳ تا ۱۱، دمای داخلی
۷. حفاظتها و خطاها
حفاظت اضافه ولتاژ قابل تنظیم (Over Voltage)
حفاظت کمبود ولتاژ قابل تنظیم (Under Voltage)
حفاظت اضافه جریان قابل تنظیم (Over Current)
حفاظت هارمونیکی آلارم در صورت تجاوز THD از حد مجاز
تشخیص خطای CT تشخیص باز بودن یا اتصال کوتاه مدار CT
تشخیص پلاریته CT تشخیص معکوس بودن جهت جریان
هشدار کمبود خازن (Under Compensation)
۸. شرایط محیطی
دمای کاری (Operating Temp) -۲۵ تا +۷۰ درجه سانتیگراد
دمای انبارداری (Storage Temp) -۴۰ تا +۸۵ درجه سانتیگراد
رطوبت نسبی ۹۵٪ بدون شبنم (Non-condensing)
ارتفاع از سطح دریا تا ۲۰۰۰ متر
۹. استانداردها
IEC 61000-6-2 (ایمنی)، IEC 61000-6-4 (EMC)، IEC 61010-1 (ایمنی تجهیزات الکتریکی)
ویژگیهای کلیدی رگولاتور ۱۲ پله NSC
-
تشخیص خودکار پلاریته رگولاتور 12 پله خازنی
از رایجترین اشتباهات نصب (معکوس بستن ترانس جریان) جلوگیری کرده و عملکرد صحیح را تضمین میکند. در صورت معکوس بودن پلاریته، دستگاه هشدار داده و از عملکرد نادرست جلوگیری میکند
-
تنظیم خودکار رگولاتور 12 پله خازنی C/K (Auto C/K)
مهمترین پارامتر در تنظیم رگولاتور، نسبت C/K است که حساسیت دستگاه را تعیین میکند. در رگولاتور NSC، در لحظه راهاندازی یا با فشردن یک کلید، فرآیند Auto-C/K شروع میشود. دستگاه ابتدا یک پله را وصل کرده، افزایش جریان را اندازه میگیرد و از روی آن، ظرفیت واقعی پله اول و نسبت CT را تخمین زده و C/K را بهینه تنظیم میکند. این ویژگی از نوسانات (Hunting) جلوگیری میکند.
-
نمایش THD و تحلیل هارمونیکها رگولاتور 12 پله خازنی
رگولاتور ۱۲ پله NSC قابلیت نمایش THD (Total Harmonic Distortion) ولتاژ و جریان را دارد و میتواند هارمونیکهای فرد را تا مرتبه ۱۱ (۳، ۵، ۷، ۹، ۱۱) تفکیک کرده و نمایش دهد. این ویژگی برای تشخیص وجود هارمونیکهای مزاحم در شبکه و محافظت از خازنها حیاتی است.
-
توالی سوئیچینگ قابل برنامهریزی رگولاتور 12 پله خازنی
شما میتوانید نحوه قطع و وصل پلهها را به دو روش تعیین کنید:
مد خطی (Cyclic): پلهها به ترتیب (۱، ۲، ۳، …) وصل میشوند. سایش یکنواخت بین تمام کنتاکتورها پخش میشود.
مد باینری (Binary): پلهها با ظرفیتهای وزنی (۱:۲:۴:۸) چیده میشوند. با تعداد پله کم، میتوان به ترکیبات ظرفیت بسیار متنوعی دست یافت.
-
حافظه غیرفرار (EEPROM) رگولاتور 12 پله خازنی
تمامی تنظیمات در هنگام قطع برق در حافظه دستگاه ذخیره شده و پس از بازگشت برق، دستگاه با همان تنظیمات قبلی به کار ادامه میدهد.
-
قابلیت قفل صفحه (Password Protection) رگولاتور 12 پله خازنی
برای جلوگیری از تغییرات ناخواسته در تنظیمات توسط پرسنل غیرمجاز، میتوان صفحه کلید دستگاه را از طریق نرمافزار قفل کرد.
-
عملکرد کاملاً اتوماتیک و دستی رگولاتور 12 پله خازنی
در حالت عادی، دستگاه به صورت خودکار عمل میکند. اما در مواقع تست یا تعمیرات، امکان تغییر به حالت دستی و کنترل مجزای هر پله وجود دارد.
-
نمایشگر LCD با نور پسزمینه رگولاتور 12 پله خازنی
نمایشگر دیجیتال با قابلیت نمایش همزمان پارامترهای مختلف شامل ضریب توان، ولتاژ، جریان، توان راکتیو، فرکانس و THD. نور پسزمینه باعث میشود در محیطهای کم نور نیز قابل مشاهده باشد.
سوالات متداول درباره تعداد پله رگولاتور خازنی:
چه زمانی به رگولاتور خازنی ۱۴ پله نیاز پیدا میکنم؟
وقتی شبکه شما دارای هارمونیکهای مزاحم یا نوسانات لحظهای جریان باشد. قیمت رگولاتور خازنی 14 پله
تفاوت واقعی رگولاتور خازنی۲۴ پله با ۱۲ پله چیست؟
در ۲۴ پله، دقت تنظیم ضریب توان تا ۹۹.۵٪ افزایش یافته و نوسانات (Hunting) به صفر میرسد. قیمت رگولاتور خازنی 24 پله
آیا میتوانم بعداً مدل رگولاتور خازنی را ارتقاء دهم؟
خیر. تعویض رگولاتور نیاز به تغییر تابلو دارد. از ابتدا درست انتخاب کنید.
نحوه محاسبه C/K بهینه برای مدل ۱۲ پله چگونه است؟
ج: فرمول: C/K = (Qc1) / (CT ratio × 3 × V × √3). در مدل NSC این محاسبه به صورت خودکار انجام میشود.
آیا این رگولاتور از تنظیمات فصلی پشتیبانی میکند؟
بله. میتوان ۴ پروفایل مجزا برای فصول مختلف تعریف کرد.
در صورت سوختن یک پله خازن، آیا رگولاتور تشخیص میدهد؟
با هشدار Under Compensation و LED مربوطه.
فاصله مجاز بین رگولاتور و CT چقدر است؟
حداکثر ۱۰۰ متر با سیلد کابل.
