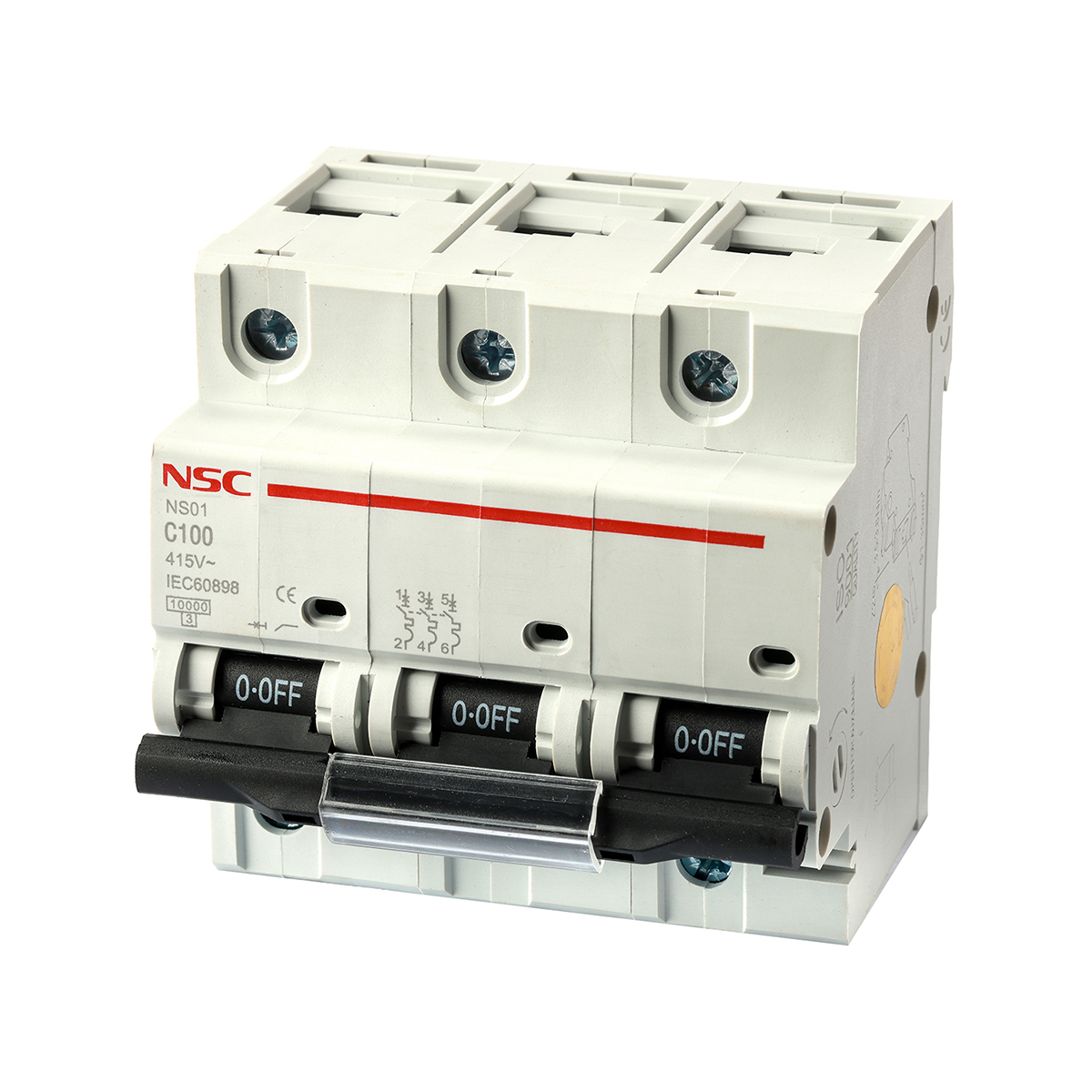

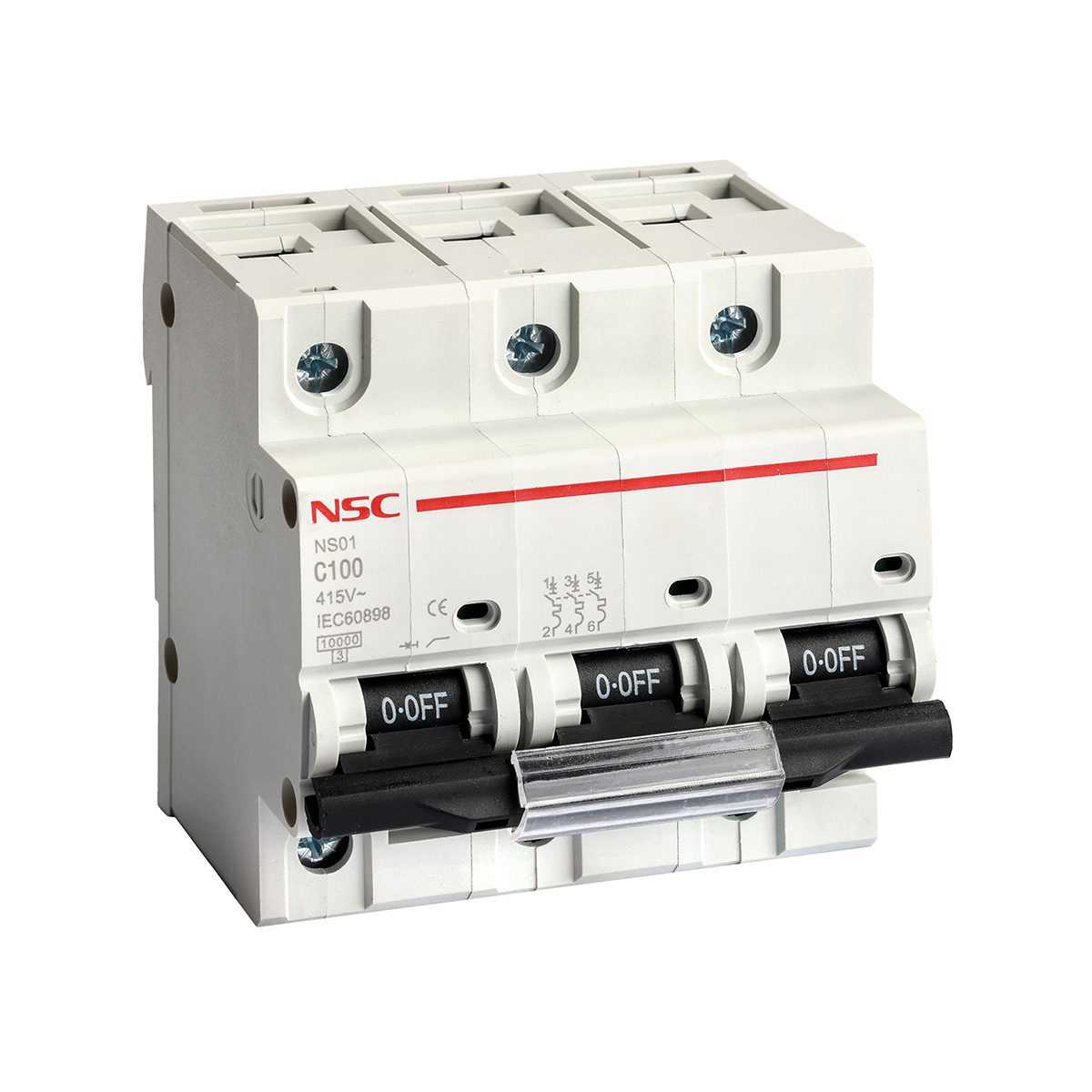

کلید مینیاتوری سه فاز 100 آمپر مدل C100

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری سه فاز 100 آمپر مدل C100 | کلید مینیاتوری 100A | ایمنی بالا برای مدارهای پرقدرت

فیوز مینیاتوری سه فاز 100 آمپر مدل C100 یک تجهیز حفاظتی ضروری برای کنترل و محافظت از مدارهای الکتریکی در برابر اضافه جریان و اتصال کوتاه است. این کلید مینیاتوری 100A با عملکرد سریع و دقیق، از تجهیزات صنعتی، تابلوهای توزیع و سیستم‌های برق سه فاز محافظت می‌کند.

ویژگی‌های فیوز مینیاتوری سه فاز 100 آمپر:

جریان نامی 100 آمپر – مناسب برای مدارهای سه فاز پرمصرف و تجهیزات صنعتی
قدرت قطع بالا – عملکرد ایمن در برابر اضافه بار و اتصال کوتاه
تیپ C – مناسب برای تجهیزات صنعتی و موتورهای الکتریکی با جریان راه‌اندازی متوسط
بدنه مقاوم و نسوز – ساخته‌شده از پلی‌آمید 66 برای افزایش ایمنی و طول عمر بالا
طراحی بهینه بدنه – ایجاد فاصله هوایی مناسب برای کاهش حرارت و بهبود عملکرد
نمایشگر رنگی وضعیت – نمایش حالت قطع و وصل مدار برای تشخیص سریع
قابلیت اتصال دوگانه – امکان استفاده از باس بار و سیم‌کشی مجزا برای توزیع بهینه جریان

کاربردهای کلید مینیاتوری 100 آمپر مدل C100:

حفاظت از تابلوهای توزیع برق صنعتی و تجاری
ایمن‌سازی موتورهای الکتریکی و تجهیزات پرقدرت
کنترل و محافظت از سیستم‌های برق سه فاز با توان بالا
جلوگیری از نوسانات و اضافه جریان در تأسیسات الکتریکی

چرا فیوز مینیاتوری سه فاز 100 آمپر مدل C100؟

این کلید مینیاتوری 100A با عملکرد قابل‌اعتماد، نصب آسان و طراحی مقاوم، انتخابی ایده‌آل برای مدارهای پرقدرت است. اگر به دنبال فیوز مینیاتوری 100 آمپر با کیفیت بالا و ایمنی تضمین‌شده هستید، مدل C100 بهترین گزینه برای سیستم‌های برق شما خواهد بود.
