پلاک خوانی کنتاکتور : مشخصات فنی روی کنتاکتور

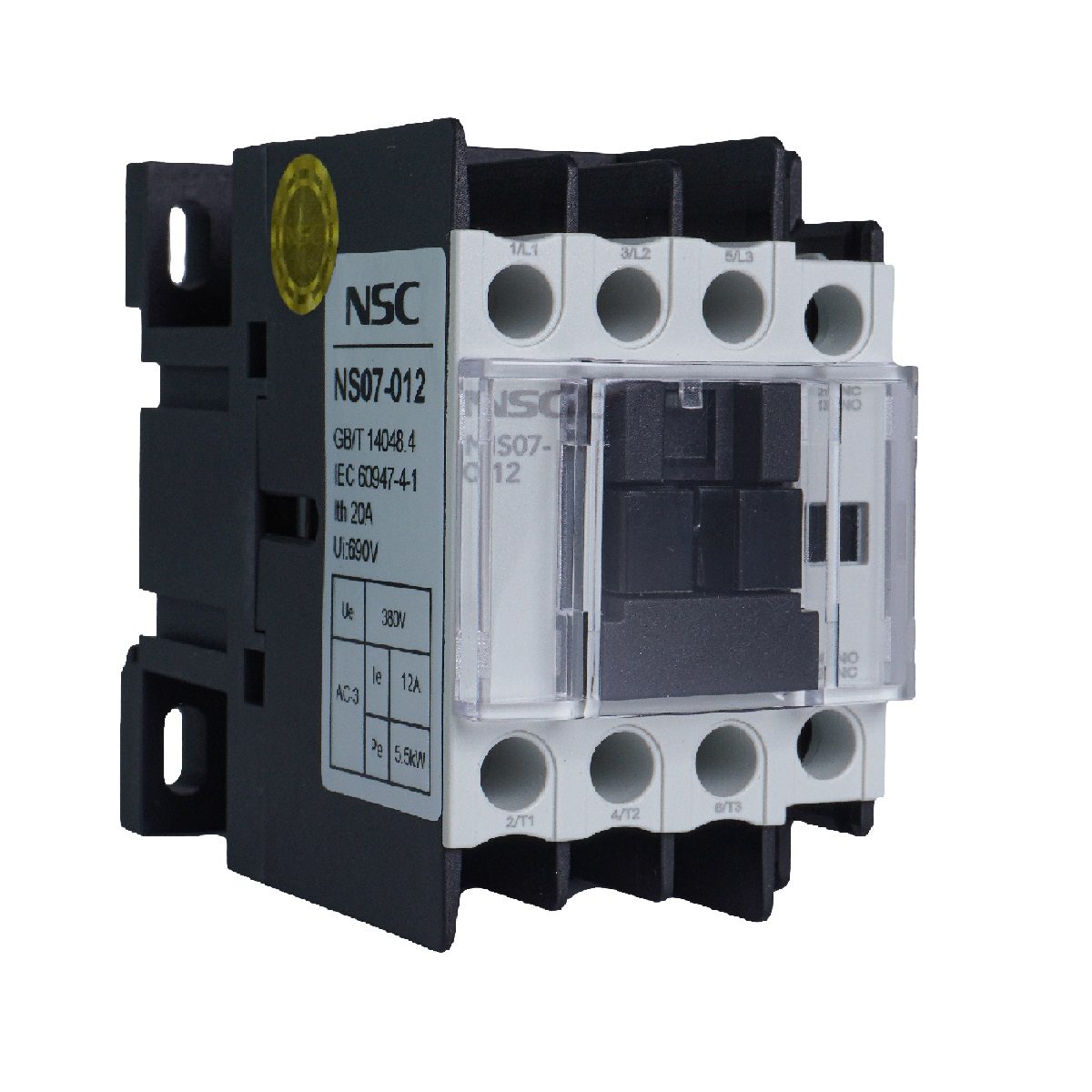

پلاک خوانی کنتاکتور Contactor Nameplate Reading یکی از مهارت‌های مهم در کار با تجهیزات الکتریکی است. اطلاعات موجود روی پلاک کنتاکتور به شما کمک می‌کند تا مشخصات فنی، محدوده کاری و شرایط استفاده از کنتاکتور را به‌درستی تشخیص دهید. در ادامه، نحوه خواندن پلاک کنتاکتور و تفسیر اطلاعات آن بیان شده است.

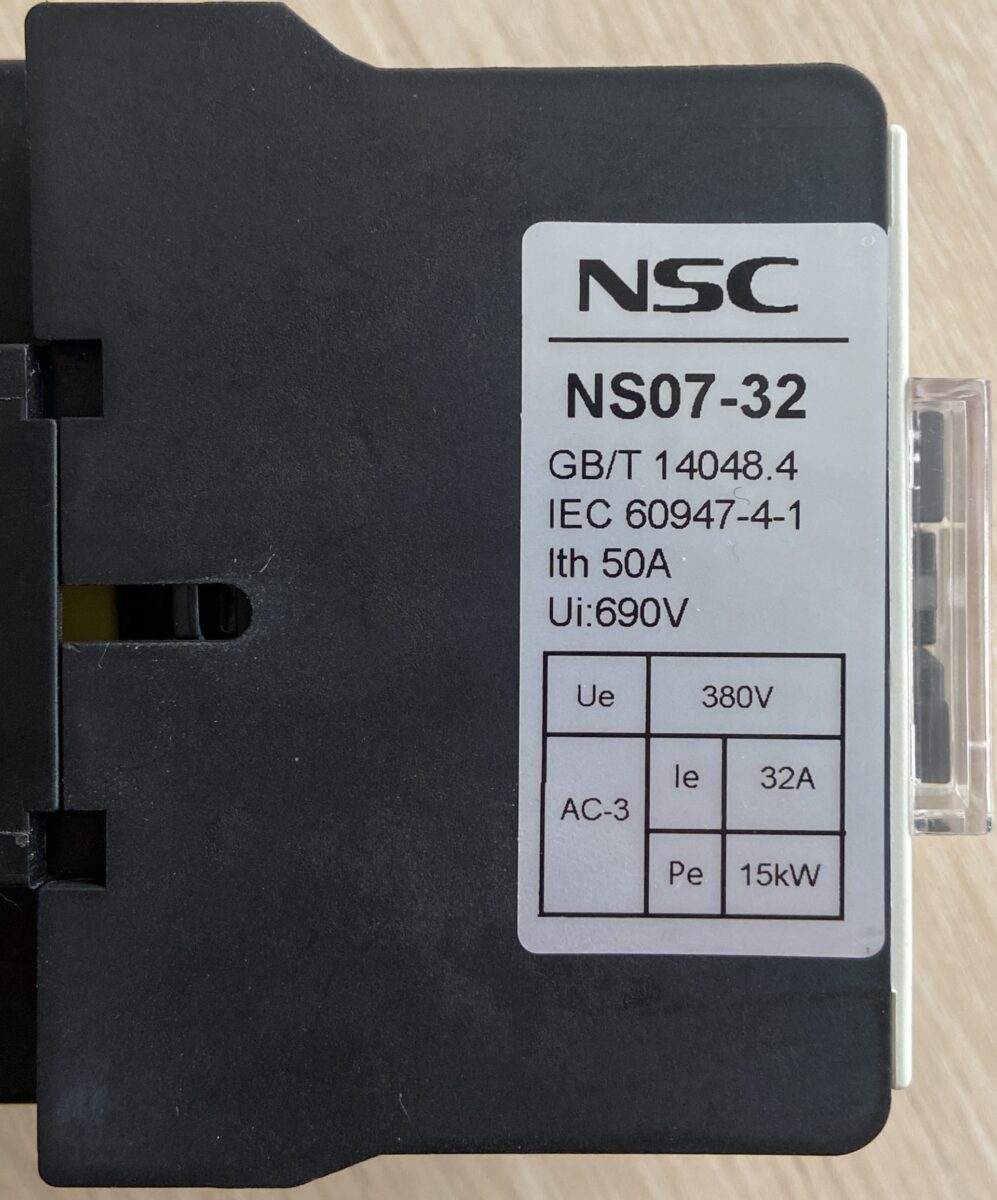

پارامترهای اصلی روی پلاک کنتاکتور

در این بخش مهم‌ترین پارامترهایی که معمولاً روی پلاک کنتاکتور درج می‌شوند را بررسی می‌کنیم. شناخت دقیق این پارامترها به شما کمک می‌کند کنتاکتور را متناسب با نوع بار، شرایط کاری و محیط نصب انتخاب کنید.

Ith – جریان حرارتی

Ith نشان‌دهنده حداکثر جریانی است که کنتاکتور می‌تواند در شرایط بدون قطع و وصل مکرر (یا با سیکل کاری محدود، معمولاً یک بار قطع و وصل در هر 8 ساعت) بدون افزایش بیش از حد دما تحمل کند. این مقدار بیشتر جنبه حرارتی دارد و معیار اصلی انتخاب کنتاکتور برای کار دائم نیست، اما نشان‌دهنده توان تحمل حرارتی بدنه و کنتاکت‌هاست.

Ie – جریان نامی

Ie مهم‌ترین پارامتر پلاک کنتاکتور است. این مقدار جریان کاری واقعی است که کنتاکتور می‌تواند در شرایط نرمال و مطابق با کلاس کاری مشخص (مانند AC-3 یا AC-1) به‌طور مداوم تحمل کند. انتخاب کنتاکتور معمولاً بر اساس Ie و نوع بار انجام می‌شود.

تفاوت Ie و Ith (اشتباه رایج)

یکی از خطاهای رایج، انتخاب کنتاکتور بر اساس Ith به‌جای Ie است. در حالی که Ith فقط تحمل حرارتی را نشان می‌دهد، معیار اصلی انتخاب برای کار عملی و قطع و وصل مداوم، Ie در کلاس کاری مربوطه است. این اشتباه می‌تواند باعث داغ شدن و کاهش عمر کنتاکتور شود.

Ui – ولتاژ عایقی

Ui حداکثر ولتاژی است که سیستم عایقی کنتاکتور می‌تواند بدون تخریب تحمل کند. این پارامتر به کیفیت عایق داخلی و فاصله بین کنتاکت‌ها مربوط است و نقش مهمی در ایمنی الکتریکی، به‌ویژه در تابلوهای فشار ضعیف، دارد.

Ue – ولتاژ نامی کاری

Ue ولتاژ کاری مجاز کنتاکتور در شرایط عادی است. این ولتاژ نشان می‌دهد کنتاکتور برای کار در چه سطح ولتاژی طراحی شده و باید با ولتاژ شبکه و نوع بار مطابقت داشته باشد.

کلاس کاری (Utilization Category)

کلاس کاری مشخص می‌کند کنتاکتور برای چه نوع باری و در چه شرایطی مناسب است. به‌عنوان مثال:

• AC-3: مناسب موتورهای القایی قفسه‌ای با جریان راه‌اندازی بالا
• AC-1: مناسب بارهای مقاومتی مانند هیترها
• AC-2: مناسب موتورهای حلقه‌لغزان

انتخاب اشتباه کلاس کاری می‌تواند باعث کاهش شدید عمر کنتاکتور شود.

در مدارهای بانک خازنی، استفاده از کنتاکتور معمولی می‌تواند باعث آسیب شدید به کنتاکت‌ها شود؛ در این مورد مقاله کنتاکتور خازنی چیست و نقش آن در بانک خازنی راهنمای کاملی ارائه می‌دهد.



توضیحات-پلاک خوانی کنتاکتور	پارامتر
حداکثر ولتاژی که کنتاکتورمی‌تواند در آن کار کند AC  یا DC	ولتاژ کاری   (Ue)
حداکثر جریان مجاز در شرایط عادی	جریان نامی (Ie)
نوع بار قابل اتصال به کنتاکتور (مطابق استاندارد IEC)	نوع بار (AC-1، AC-3 …)
فرکانس برق شبکه ( معمولا 50Hz یا 60Hz)	فرکانس (f)
ولتاژ مورد نیاز برای فعال سازی کویل کنتاکتور	ولتاژ کویل (Uc)
تعداد کنتاکت های اصلی ( معمولا سه پل برای سیستم های سه فاز)	تعداد پل poles))
حداکثر جریان اتصال کوتاهی که کنتاکتور میتواند قطع کند.	قدرت قطع (Icu-Ics)
مقاومت در برابر نفوذ اجسام خارجی و رطوبت	درجه حفاطت (IP)
استاندارد های بین المللی که کنتاکتور مطابق آن‌ها ساخته شده است (IEC)	استانداردها



اگر قصد انتخاب یا تعویض کنتاکتور را دارید، آشنایی با پلاک‌خوانی تنها قدم اول است.
برای تصمیم‌گیری نهایی، بررسی قیمت و خرید کنتاکتور سه فاز متناسب با جریان نامی، کلاس کاری (AC-3 / AC-1) و ولتاژ کویل اهمیت زیادی دارد.
👉 مشاهده قیمت و خرید انواع کنتاکتور سه فاز با مشخصات فنی کامل

همچنین کنتاکتور تکفاز روشنایی با برند NSC به بازار عرضه می شود. جهت مشاوره و خرید با کارشناسان ما در تماس باشید.



در مقاله جدول انتخاب کنتاکتور | چگونه کنتاکتور انتخاب کنیم؟ به صورت مفصل و کامل در مورد نحوه انتخاب کنتاکتور صحبت شده است.



مشخصات فنی متداول روی پلاک کنتاکتور

در این بخش، سایر مشخصات فنی مهمی که معمولاً روی پلاک کنتاکتور درج می‌شوند را بررسی می‌کنیم. این پارامترها تکمیل‌کننده اطلاعات بخش قبل هستند و در انتخاب دقیق کنتاکتور نقش کلیدی دارند.

ولتاژ کاری (Operating Voltage)

ولتاژ کاری نشان می‌دهد کنتاکتور برای چه سطح ولتاژی طراحی شده است و می‌تواند به‌صورت AC یا DC باشد. تطابق ولتاژ کاری با ولتاژ شبکه الزامی است، زیرا استفاده از کنتاکتور در ولتاژ بالاتر از مقدار نامی می‌تواند باعث جرقه‌زدن، کاهش عمر کنتاکت‌ها و حتی تخریب عایق شود.

جریان نامی (Rated Current)

جریان نامی حداکثر جریانی است که کنتاکتور می‌تواند در شرایط کاری نرمال و به‌صورت پیوسته تحمل کند. این مقدار باید متناسب با جریان بار انتخاب شود و معمولاً توصیه می‌شود 10 تا 20 درصد بالاتر از جریان نامی مصرف‌کننده در نظر گرفته شود.

فرکانس کاری (Frequency)

فرکانس کاری مشخص می‌کند کنتاکتور برای چه فرکانسی از شبکه برق طراحی شده است. اغلب کنتاکتورها برای 50 یا 60 هرتز ساخته می‌شوند. عدم تطابق فرکانس می‌تواند باعث عملکرد نامناسب بوبین و افزایش تلفات حرارتی شود.

قدرت قطع (Breaking Capacity)

قدرت قطع نشان‌دهنده حداکثر جریانی است که کنتاکتور می‌تواند در شرایط اتصال کوتاه یا قطع ناگهانی بار بدون آسیب قطع کند. این پارامتر به‌ویژه در مدارهای صنعتی با ریسک اتصال کوتاه اهمیت بالایی دارد.

ولتاژ کویل (Coil Voltage)

ولتاژ کویل، ولتاژی است که برای فعال‌سازی بوبین کنتاکتور استفاده می‌شود. انتخاب ولتاژ کویل باید دقیقاً مطابق با ولتاژ مدار فرمان باشد؛ انتخاب اشتباه می‌تواند باعث عمل نکردن یا سوختن بوبین شود.

درجه حفاظت (IP Rating)

درجه حفاظت IP میزان مقاومت کنتاکتور در برابر نفوذ گردوغبار و رطوبت را مشخص می‌کند. در محیط‌های صنعتی با آلودگی یا رطوبت بالا، انتخاب IP مناسب نقش مهمی در افزایش طول عمر تجهیزات دارد.

دمای کاری (Ambient Temperature)

دمای کاری محدوده‌ای از دما را مشخص می‌کند که کنتاکتور می‌تواند بدون افت عملکرد در آن کار کند. استفاده از کنتاکتور خارج از این بازه دمایی می‌تواند باعث افزایش دما، کاهش عمر کنتاکت‌ها و بوبین شود.

تعداد پل (Number of Poles)

تعداد پل‌ها نشان‌دهنده تعداد کنتاکت‌های قدرت است. در سیستم‌های سه‌فاز معمولاً از کنتاکتورهای سه‌پل استفاده می‌شود، در حالی که برای کاربردهای خاص ممکن است کنتاکتورهای چهارپل نیز به کار رود.

استانداردها (Standards)

استانداردهای درج‌شده روی پلاک نشان می‌دهند کنتاکتور مطابق با چه الزامات فنی و ایمنی ساخته شده است. وجود استانداردهایی مانند IEC 60947-4-1 تضمین‌کننده کیفیت، ایمنی و قابلیت اطمینان کنتاکتور است.



مثال پلاک‌خوانی کنتاکتور

فرض کنید روی پلاک کنتاکتور اطلاعات زیر درج شده است:

• AC-3, 400V, 32A, 50/60Hz
• Coil Voltage: 230V AC
• IP55
• -25°C تا +55°C
• 3P
• IEC 60947-4-1

تفسیر:

• مناسب کنترل موتورهای القایی سه‌فاز
• ولتاژ کاری 400 ولت و جریان نامی 32 آمپر
• ولتاژ بوبین 230 ولت AC
• مقاوم در برابر گردوغبار و رطوبت
• قابل استفاده در بازه دمایی صنعتی



تفسیر پلاک خوانی کنتاکتور:

– این کنتاکتور برای کنترل موتورهای القایی AC-3 با ولتاژ 400 ولت و جریان 32 آمپر طراحی شده است.

– ولتاژ کویل آن 230 ولت AC است.

– درجه حفاظت آن IP55 است، یعنی در برابر گردوغبار و اسپری آب مقاوم است.

– می‌تواند در دمای بین 25- تا 55+ درجه سانتی‌گراد کار کند.

– این کنتاکتور سه‌پل است و مطابق با استاندارد IEC 60947-4-1 ساخته شده است.



اشتباهات رایج در پلاک‌خوانی کنتاکتور

• انتخاب بر اساس ولتاژ کویل به‌جای ولتاژ کاری
• نادیده گرفتن کلاس کاری
• استفاده از کنتاکتور معمولی در بانک خازنی
• عدم توجه به شرایط محیطی نصب



بعد از خواندن مقاله پلاک خوانی کنتاکتور می توانید به مقاله آشنایی با انواع کنتاکتور و کاربردهای آن‌ها رجوع کنید. در مورد انواع کنتاکتور به صورت کامل و جامع اطلاعاتی آورده شده است.





پلاک خوانی کنتاکتور و اهمیت آن در مدار ستاره مثلث

آیا می‌دانید پلاک خوانی کنتاکتور چه نقشی در انتخاب صحیح کنتاکتور برای مدار ستاره مثلث دارد؟ برای درک بهتر و اطلاعات بیشتر، پیشنهاد می‌کنیم مقاله‌ی مدار ستاره مثلث با کنتاکتور را مطالعه کنید و نحوه‌ی استفاده از کنتاکتور در این مدار را یاد بگیرید.



پلاک خوانی کنتاکتور و کاربرد آن در کنتاکتور سه فاز به تکفاز

آیا می‌دانید چگونه پلاک خوانی کنتاکتور به شما در انتخاب صحیح کنتاکتور برای سیستم‌های سه فاز به تکفاز کمک می‌کند؟ برای اطلاعات بیشتر، مقاله‌ی استفاده از کنتاکتور سه فاز به تکفاز را مطالعه کنید و نحوه‌ی کاربرد این کنتاکتورها را بهتر بشناسید.



 نکات مهم در پلاک خوانی کنتاکتور

1. مطابقت با بار

– اطمینان حاصل کنید که کنتاکتور با نوع بار مانند موتور، هیتر و … و جریان آن سازگار است.



2.  ولتاژ کویل

– ولتاژ کویل باید با ولتاژ کنترل مدار شما مطابقت داشته باشد.



3. شرایط محیطی

– کنتاکتور باید برای شرایط محیطی مانند دما، رطوبت و گردوغبار مناسب باشد.



4.  استانداردها

– مطمئن شوید کنتاکتور مطابق با استانداردهای مورد نیاز مانند IEC یا UL ساخته شده است.



با خواندن و تفسیر صحیح و پلاک خوانی کنتاکتور، می‌توانید از عملکرد ایمن و بهینه آن اطمینان حاصل کنید.



“اگر می‌خواهید بیشتر درباره نقش حلقه اتصال کوتاه در کنتاکتور و اهمیت آن در عملکرد ایمن کنتاکتور بدانید، مقاله ما را از دست ندهید!”



سوالات متداول درباره پلاک‌خوانی کنتاکتور (FAQ)

آیا می‌توان کنتاکتور را فقط بر اساس جریان حرارتی (Ith) انتخاب کرد؟

خیر. Ith تنها تحمل حرارتی کنتاکتور را نشان می‌دهد و معیار اصلی برای انتخاب عملی نیست. برای انتخاب صحیح باید جریان نامی (Ie) را در کلاس کاری مناسب (مانند AC-3 یا AC-1) ملاک قرار دهید.



تفاوت ولتاژ کاری (Ue) و ولتاژ کویل (Uc) چیست؟

ولتاژ کاری (Ue) مربوط به مدار قدرت و باری است که کنتاکتور قطع و وصل می‌کند، اما ولتاژ کویل (Uc) ولتاژی است که برای تحریک بوبین و عملکرد مکانیکی کنتاکتور استفاده می‌شود. این دو الزاماً یکسان نیستند.



اگر کلاس کاری روی پلاک کنتاکتور درج نشده باشد چه باید کرد؟

در این حالت باید به کاتالوگ سازنده مراجعه کرده یا بر اساس نوع بار (موتوری، مقاومتی، خازنی) و جریان مصرفی، کلاس کاری مناسب را انتخاب کنید. انتخاب اشتباه کلاس کاری باعث کاهش شدید عمر کنتاکتور می‌شود.



آیا می‌توان از کنتاکتور معمولی برای بانک خازنی استفاده کرد؟

به‌صورت مستقیم خیر. بانک‌های خازنی دارای جریان هجومی بسیار بالا هستند و استفاده مستقیم از کنتاکتور معمولی می‌تواند باعث جوش خوردن و تخریب کنتاکت‌ها شود.

اما در صورتی که از واحد خازنی (ماژول خازنی پیش‌وصل) استفاده شود، می‌توان از کنتاکتور معمولی در بانک خازنی نیز استفاده کرد. این واحد خازنی که توسط نیروسامان عرضه می‌شود، با استفاده از مقاومت یا سلف، جریان هجومی اولیه خازن را محدود کرده و از آسیب دیدن کنتاکت‌ها جلوگیری می‌کند.

در نتیجه، برای بانک‌های خازنی دو راهکار اصولی وجود دارد:

• استفاده از کنتاکتور خازنی اختصاصی

• یا استفاده از کنتاکتور معمولی به‌همراه واحد خازنی مناسب

می توانید ویدیو نصب واحد خازنی روی کنتاکتور سه فاز نیروسامان را در اینجا ببینید.



درجه حفاظت (IP) چه تأثیری در انتخاب کنتاکتور دارد؟

درجه حفاظت مشخص می‌کند کنتاکتور تا چه حد در برابر گردوغبار و رطوبت مقاوم است. در محیط‌های صنعتی آلوده یا مرطوب، انتخاب IP مناسب تأثیر مستقیمی بر افزایش طول عمر تجهیزات دارد.



آیا پلاک‌خوانی کنتاکتور برای مدار ستاره–مثلث ضروری است؟

بله. در مدار ستاره–مثلث معمولاً از چند کنتاکتور استفاده می‌شود و هرکدام باید متناسب با جریان راه‌اندازی و جریان دائم موتور انتخاب شوند. پلاک‌خوانی دقیق از خطاهای طراحی و سوختن کنتاکتورها جلوگیری می‌کند.
