کلیدهای اتوماتیک کامپکت (MCCB) به عنوان محافظ اصلی مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه عمل میکنند. اما برای بهرهگیری از قابلیتهای پیشرفتهتری مانند قطع از راه دور، حفاظت در برابر افت ولتاژ، یا نمایش وضعیت کلید، نیاز به تجهیزات جانبی (Accessories) هستیم.
این تجهیزات که بر اساس فریم سایز کلید و ولتاژ تغذیه مدار فرمان انتخاب میشوند، نقش حیاتی در افزایش ایمنی، کنترل و مانیتورینگ سیستمهای صنعتی ایفا میکنند.

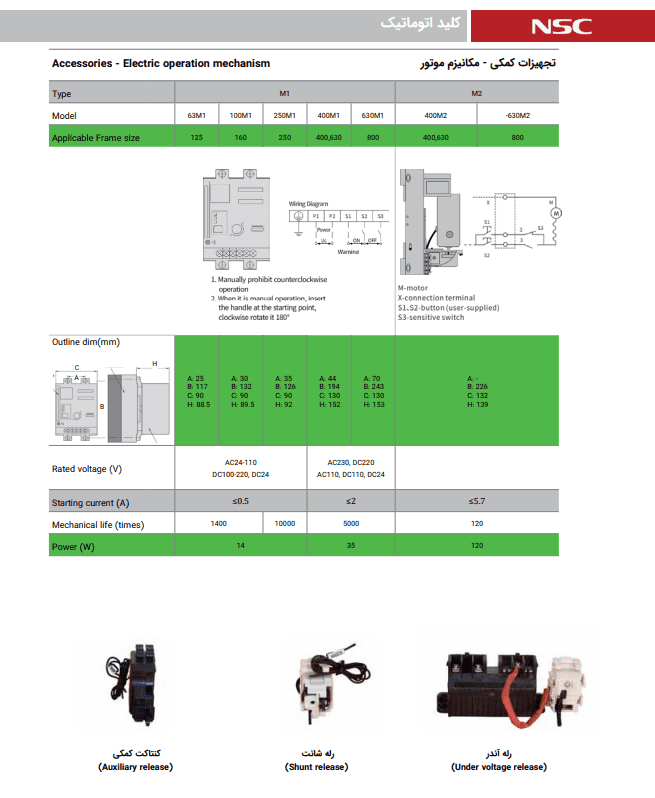

در این صفحه، انواع تجهیزات جانبی کلید اتوماتیک شامل رله شنت (Shunt Trip)، رله آندر ولتاژ (Under Voltage Release) و کنتاکت کمکی (Auxiliary Contact) را در فریمسایزهای مختلف معرفی میکنیم.
این محصولات بر روی هر دو نوع کلید اتوماتیک فیکس (Fixed) و کلید اتوماتیک تنظیمی (Adjustable) قابل نصب هستند.
رله شنت (Shunt Trip) یک تجهیز جانبی است که برای قطع از راه دور کلید اتوماتیک مورد استفاده قرار میگیرد. این قطعه با دریافت فرمان از یک منبع خارجی (مانند دکمه اضطراری، رله حفاظتی، PLC یا سیستم اعلام حریق)، بوبین داخلی خود را تحریک کرده و باعث قطع سریع کلید میشود.
محصولات موجود (قابل نصب روی کلیدهای فیکس و تنظیمی):
125M -160S (مناسب برای کلیدهای با فریم سایز 125M و 160S)250H (مناسب برای کلیدهای با فریم سایز 250H)400-800H (مناسب برای کلیدهای با فریم سایز 400 تا 800H)رله آندر ولتاژ (UVR) جهت حفاظت تجهیزات در برابر کاهش ولتاژ شبکه به کار میرود. این رله تا زمانی که ولتاژ شبکه در محدوده مجاز است، اجازه وصل ماندن کلید را میدهد. اما به محض افت ولتاژ به زیر حد تنظیمشده، بلافاصله فرمان قطع کلید را صادر کرده و از آسیب به تجهیزات پاییندستی جلوگیری میکند.
محصولات موجود (قابل نصب روی کلیدهای فیکس و تنظیمی):
125M -160S250H400-800Hکنتاکت کمکی (Aux Contact) برای پایش و نشاندادن وضعیت مکانیکی کلید (باز یا بسته بودن) به کار میرود. این کنتاکتها به صورت مکانیکی به مکانیزم کلید متصل هستند و وضعیت کلید را از طریق کنتاکتهای باز (NO) و بسته (NC) به مدارهای فرمان، PLCها یا چراغهای سیگنال منتقل میکنند.
125M -160S250H400-800Hتمامی تجهیزات جانبی ارائهشده در این صفحه (رله شنت، رله آندر ولتاژ و کنتاکت کمکی) بر روی هر دو نوع کلید اتوماتیک فیکس (Fixed) و تنظیمی (Adjustable) قابل نصب هستند. این ویژگی باعث میشود بدون توجه به نوع کلید اصلی خود، بتوانید از این تجهیزات برای تکمیل عملکرد و افزایش ایمنی تابلو برق خود استفاده کنید.
برای انتخاب صحیح این تجهیزات، به سه پارامتر اصلی توجه کنید:
انتخاب کلید اتوماتیک متناسب با تجهیزات جانبی

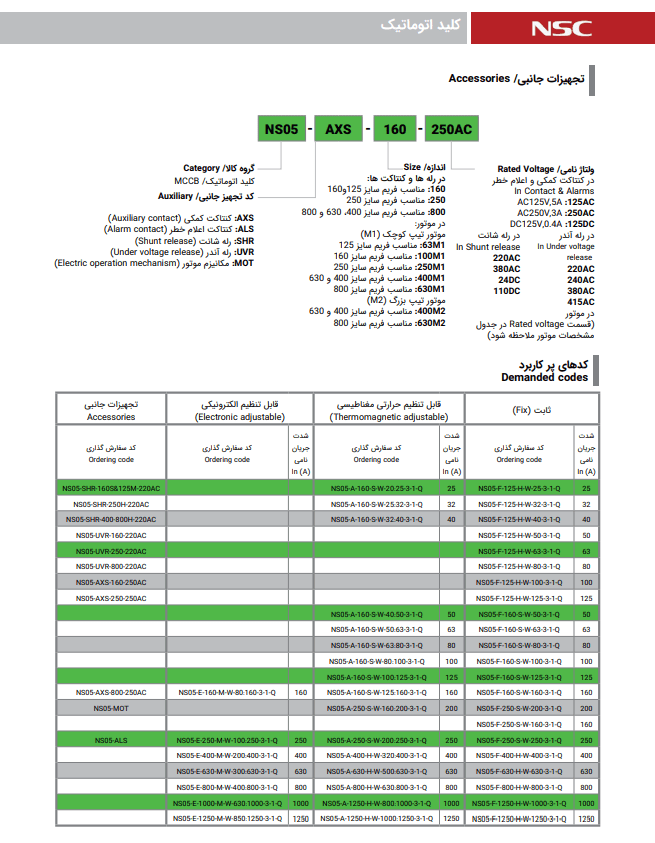

محصولات این صفحه (رله شنت، آندر ولتاژ، کنتاکت کمکی) بر اساس فریم سایز کلید اتوماتیک دستهبندی شدهاند. در جدول زیر میتوانید کلیدهای متناسب با هر فریم را مشاهده کنید:
| فریم سایز تجهیزات جانبی | کلید اتوماتیک مناسب |
|---|---|
| 125A – 160A | کلید اتوماتیک 125 و 160 آمپر |
| 250A | کلید اتوماتیک 250 آمپر |
| 400A – 800A | کلید اتوماتیک 400 تا 800 آمپر |
سوال: تفاوت مدلهای 125M -160S با 250H و 400-800H چیست؟
پاسخ: این اعداد نشاندهنده فریم سایز (Frame Size) کلید اتوماتیکی هستند که این تجهیزات جانبی روی آن قابل نصب میباشند. مدل 125M -160S برای کلیدهای 125 و 160 آمپر، مدل 250H برای کلیدهای 250 آمپر و مدل 400-800H برای کلیدهای 400 تا 800 آمپر مناسب است.
سوال: آیا این تجهیزات روی کلیدهای فیکس و تنظیمی هر دو قابل نصب هستند؟
پاسخ: بله، تمامی محصولات ارائهشده در این صفحه (رله شنت، رله آندر ولتاژ و کنتاکت کمکی) بر روی هر دو نوع کلید اتوماتیک فیکس و تنظیمی قابل نصب هستند و هیچ محدودیتی از این نظر وجود ندارد.
سوال: از کجا بفهمم به رله شنت نیاز دارم یا رله آندر ولتاژ؟
پاسخ: اگر نیاز به قطع دستی از راه دور دارید (مثلاً با دکمه اضطراری)، رله شنت انتخاب مناسبی است. اگر به دنبال حفاظت خودکار تجهیزات در برابر افت ولتاژ شبکه هستید، رله آندر ولتاژ گزینه صحیح میباشد.
سوال: کنتاکت کمکی چه کاربردی دارد؟
پاسخ: کنتاکت کمکی برای مانیتورینگ وضعیت کلید استفاده میشود. با استفاده از آن میتوانید وضعیت باز یا بسته بودن کلید را روی تابلو (با چراغ سیگنال) مشاهده کرده یا به سیستمهای کنترلی مانند PLC ارسال کنید.
استفاده از تجهیزات جانبی مناسب برای کلیدهای اتوماتیک، نه تنها سطح ایمنی تأسیسات الکتریکی را افزایش میدهد، بلکه امکان کنترل و مانیتورینگ هوشمند را نیز فراهم میکند. محصولات ارائهشده در این صفحه با پشتیبانی از گستره وسیعی از فریمسایزها (125 تا 800 آمپر) و قابلیت نصب بر روی انواع کلیدهای فیکس و تنظیمی، پاسخگوی نیازهای متنوع صنعتی و تجاری شما هستند.
برای استعلام قیمت و خرید انواع رله شنت، رله آندر ولتاژ و کنتاکت کمکی، با کارشناسان ما تماس بگیرید.
نیاز به کلید اتوماتیک دارید؟
تجهیزات جانبی ارائهشده در این صفحه، برای نصب روی کلیدهای اتوماتیک طراحی شدهاند. برای مشاهده و خرید انواع کلید اتوماتیک (MCCB) در فریمسایزهای مختلف، به صفحه زیر مراجعه کنید:
