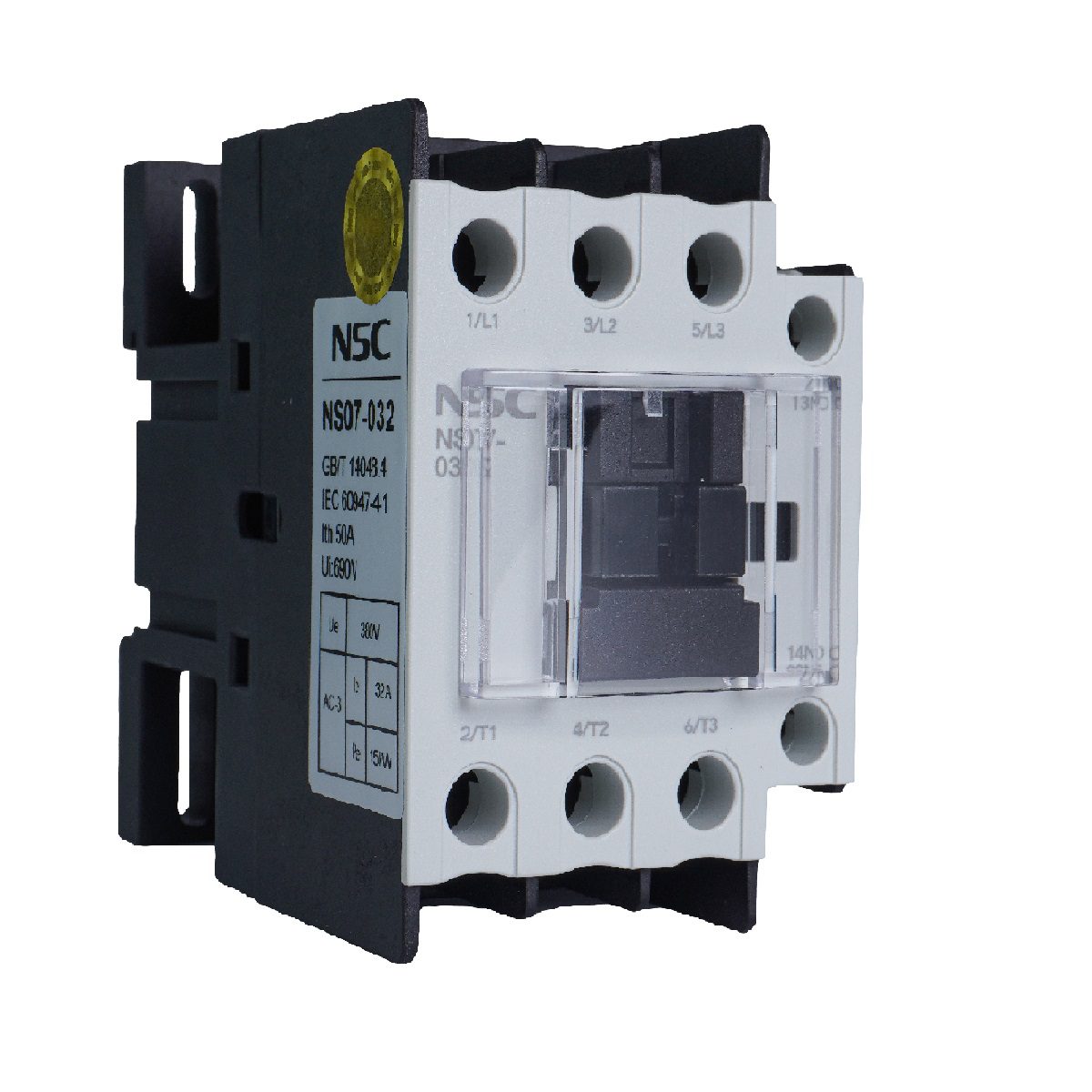

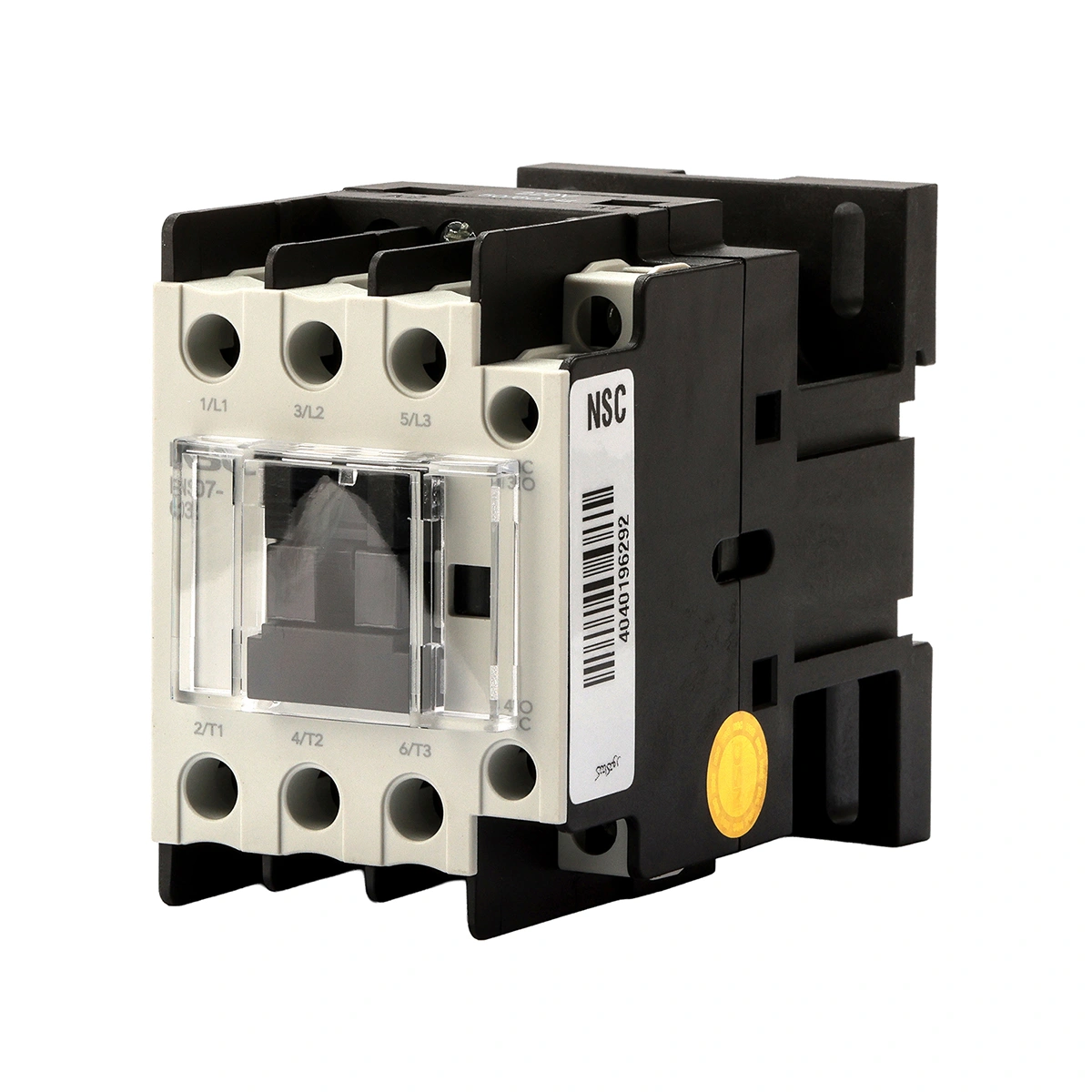

کنتاکتور سه فاز 32 آمپر NS07-032-11

کنتاکتور سه فاز 32 آمپر NS07-032-11

توضیحات کوتاه محصول :

طول عمر الکتریکی بالا تا 1 میلیون بار قطع و وصل

مطابق با استاندارد های IEC/EN60947-5-1 و IEC/EN60947-4-1

قابلیت کار در دمای منفی 5 تا 40 درجه سانتی گراد

جنس کنتاکت ها مقاوم با طول عمر بالا

جنس بدنه از مواد نسوز (پلی آمید66)

طراحی بروز مطابق با آخرین استانداردها

دارای یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) برای کنترل مدار.

این محصول با بوبین در ولتاژهای 24V AC، 48V AC، 110V AC، 220V AC و 380V AC قابل ارائه است.

جهت خرید و اطلاع از قیمت کنتاکتور سه فاز 32 آمپر NS07-032-11 با کارشناس فروش تماس حاصل فرمایید.

شرکت نیرو سامان خاور خدمات ذیل را  در خصوص فروش محصولات انجام می دهد :

  1.  مشاوره و طراحی
  2. خدمات پس از فروش
  3. خدمات نصب و اجرا
دانلود کاتالوگ
برچسب‌: کنتاکتور تیپ قدیم | پرفروش ترین
IEC/EN60947-4-1 IEC/EN60947-5-1                                                                                                                                                                                                            Standard
Model No. NS07-009 NS07-012 NS07-018 NS07-025 NS07-032 NS07-040 NS07-050 NS07-065 NS07-080 NS07-095
Rated Conventional Heating Current Ith(A) 20 20 32 40 50 60 80 80 100 125
Rated Voltage Ui(V) Ui(V) 690 690 690 690 690 690 690 690 690 690
Rated Operation Current
Ue=380/415V		 AC-3 Ie(A) 9 12 18 25 32 40 50 65 80 95
AC-4 Ie(A) 3.5 5 7.7 8.5 12 18.5 24 28 37 44
Power Controlled
3ph cage Motor
AC-3		 220/240V KW 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/415V KW 4 5.5 7.5 11 15 18.5 22 30 37 45
660/690V KW 5.5 7.5 9 15 18.5 30 33 37 45 45
Electrial life (x104 operations) AC-3 110 110 110 110 90 90 90 90 65 65
AC-4 22 22 22 22 22 17 17 17 11 11
Mechanical life (x104 operations) 1200 1200 1200 1000 1000 900 900 900 650 650
Operation frequency       time/hour AC-3 1200 1200 1200 1200 600 600 600 600 600 600
AC-4 300 300 300 300 300 300 300 300 300 300
Auxiliary circuit
Cat.:AC-15. Ue=415V
le=0.95A lth=10A		 1NO + 1NC 1NO+1NC
Model No. NS07-115 NS07-150 NS07-185 NS07-225 NS07-265 NS07-330 NS07-400 NS07-500 NS07-630 NS07-780
Rated Conventional Heating Current Ith(A) 200 200 275 275 315 380 460 580 850 1200
Rated Voltage Ui)V( Ui(V) 690 690 690 690 690 690 690 690 690 690
Rated Operation Current
Ue=380/415V		 AC-3 Ie(A) 115 150 185 225 265 330 400 500 630 780
AC-4 Ie(A) 52 60 79 86 105 117 138 147 188 240
Power Controlled
3ph cage Motor AC-3		 380/415V KW 55 75 90 110 132 160 200 250 335 400
660/690V KW 80 100 110 129 160 220 280 335 450 475
Electrial life  (x103 operations) AC-3 600 600 300 300 300 300 300 300 300 200
AC-4 100 100 100 100 100 100 100 100 100 50
Mechanical life  (x106 operations) 6 6 3 3 3 3 3 3 3 2
Matched Fuse Size RT16-1 RT16-2 RT16-2 RT16-2 RT16-2 RT16-2 RT16-3 RT16-4 RT16-4 RT16-4
A 200 225 315 315 355 450 500 630 800 1250
                                 A16:O30Standard+A18:O30 3P or 4P

ابعاد و سیم بندی کنتاکتورها

کنتاکتور تیپ کوچک کنتاکتور تیپ بزرگ کنتاکت کمکی کنتاکتور بوبین یدکی کنتاکتور
شدت جریان نامی
In (A)		 کد سفارش گذاری شدت جریان نامی
In (A)		 کد سفارش گذاری شدت جریان نامی
In (A)		 کد سفارش گذاری شدت جریان نامی
In (A)		 کد سفارش گذاری
9 NS07-009-11-AC-220 / 380/110/48/24 115 NS07-115-00-AC-220 1NO+1NC NS07-AXS-F11 220 AC NS07-COL-220
12 NS07-012-11-AC-220 / 380/110/48/24 150 NS07-150-00-AC-220 2NO+2NC NS07-AXS-F22
18 NS07-018-11-AC-220 / 380/110/48/24 185 NS07-185-00-AC-220
25 NS07-025-11-AC-220 / 380/110/48/24 225 NS07-225-00-AC-220
32 NS07-032-11-AC-220 / 380/110/48/24 265 NS07-265-00-AC-220
40 NS07-040-11-AC-220 / 380/110/48/24 330 NS07-330-00-AC-220
50 NS07-050-11-AC-220 400 NS07-400-00-AC-220
65 NS07-065-11-AC-220 630 NS07-630-00-AC-220
80 NS07-080-11-AC-220
95 NS07-095-11-AC-220

توضیحات

 کنتاکتور ۳۲ آمپر؛ راهکاری ایمن برای کنترل توان در مدارهای صنعتی

کنتاکتور ۳۲ آمپر یکی از تجهیزات پرکاربرد در صنعت برق است که برای قطع و وصل ایمن مدارهای قدرت تا جریان ۳۲ آمپر طراحی شده است. این نوع کنتاکتور، مخصوصاً برای کنترل الکتروموتورهای سه‌فاز، هیترهای صنعتی، سیستم‌های روشنایی بزرگ، کمپرسورها و تابلوهای برق در محیط‌های صنعتی و ساختمانی بسیار مناسب است.

برای انتخاب تجهیزات مناسب مدارهای صنعتی، پیشنهاد می‌کنیم از مجموعه کامل کنتاکتور سه فاز بازدید فرمایید و بهترین گزینه را متناسب با نیاز خود تهیه نمایید.

 عملکرد و ویژگی‌های فنی کنتاکتور ۳۲ آمپر

کنتاکتورهای ۳۲ آمپر معمولاً در کلاس کاری AC-3 استفاده می‌شوند که مخصوص بارهای القایی مانند موتورهای آسنکرون است. مشخصات فنی استاندارد برای این نوع کنتاکتور به شرح زیر است:

ویژگی مشخصات
جریان نامی (Ie) ۳۲ آمپر در کلاس AC-3
ولتاژ کاری (Ue) تا ۶۹۰ ولت AC
ولتاژ بوبین ولتاژهای 24V AC، 48V AC، 110V AC، 220V AC و 380V AC
تعداد کنتاکت‌های قدرت ۳ عدد (برای سه فاز)
کنتاکت‌های کمکی معمولاً ۱NO + 1NC یا قابل افزودن به‌صورت ماژول
درجه حفاظت IP20 یا IP40 بسته به نوع نصب
روش نصب روی ریل DIN یا پیچ به بدنه تابلو



کاربردهای تخصصی کنتاکتور ۳۲ آمپر

این کنتاکتور در موقعیت‌های زیادی قابل استفاده است، از جمله:

  • کنترل موتورهای سه‌فاز با توان تقریبی ۱۵ کیلووات در ولتاژ ۴۰۰V
  • مدارهای روشنایی صنعتی با بار بالا
  • راه‌اندازی ستاره-مثلث (در ترکیب با دو کنتاکتور دیگر)
  • کنترل هیترهای صنعتی و المنت‌های گرمایشی
  • تابلوهای برق صنعتی و اتوماسیون کارخانه‌ها
  • مدارهای بانک خازنی جهت سوییچینگ خازن‌ها



 مزایای استفاده از کنتاکتور ۳۲ آمپر NSC

کنتاکتورهای برند NSC به دلیل طراحی صنعتی، عمر طولانی، مقاومت بالا در برابر جرقه و استهلاک پایین، گزینه‌ای قابل اعتماد برای مهندسان و تکنسین‌های برق هستند. این تجهیزات دارای ویژگی‌های زیر می‌باشند:

  • بوبین مقاوم در برابر نوسان برق
  • صدای عملکرد کم و بدون لرزش
  • امکان نصب آسان و سریع
  • پشتیبانی از انواع تجهیزات جانبی مانند تایمر، کنتاکت کمکی و اینترلاک



 نکات مهم پیش از خرید کنتاکتور ۳۲ آمپر

  1. ولتاژ بوبین را با ولتاژ مدار فرمان تطبیق دهید.
  2. اگر موتور القایی راه‌اندازی می‌کنید، کلاس AC-3 را انتخاب کنید.
  3. فضای نصب و نوع تابلو را بررسی کنید.
  4. در صورت نیاز به اتصال مدارهای کنترلی، از کنتاکت‌های کمکی استفاده کنید.
  5. به برند، استاندارد ساخت، کیفیت ترمینال‌ها و کیفیت کنتاکت‌ها دقت کنید.



اگر به دنبال یک راه‌حل مطمئن، مقاوم و با قابلیت عملکرد پایدار در شرایط سخت صنعتی هستید، کنتاکتور ۳۲ آمپر NSC یک انتخاب عالی برای شماست. این کنتاکتور با پشتیبانی از تجهیزات جانبی، نصب آسان و عملکرد دقیق، هم در پروژه‌های ساختمانی و هم در خطوط تولید صنعتی قابل استفاده است.



سوالات متداول:

۱. کنتاکتور ۳۲ آمپر برای چه نوع باری مناسب است؟
کنتاکتور ۳۲ آمپر معمولاً برای بارهای موتوری (AC-3) تا حدود ۱۵ کیلووات در ولتاژ ۴۰۰ ولت مناسب است. همچنین برای هیترها، پمپ‌ها، بانک‌های خازنی و بارهای مقاومتی هم کاربرد دارد.

۲. تفاوت کنتاکتور ۳۲ آمپر با مدل‌های بالاتر یا پایین‌تر چیست؟
تفاوت اصلی در ظرفیت جریان قابل تحمل، اندازه فیزیکی و توان قابل کنترل است. اگر جریان بار بالاتر از ۳۲ آمپر باشد، باید از مدل‌های ۴۰، ۵۰ یا بیشتر استفاده شود.

۳. آیا کنتاکتور ۳۲ آمپر قابلیت افزودن کنتاکت کمکی دارد؟
بله، اغلب مدل‌های استاندارد، یک کنتاکت کمکی NO و NC دارند و امکان افزودن بلوک کنتاکت کمکی برای افزایش تعداد نیز وجود دارد.

۴. ولتاژ بوبین کنتاکتور ۳۲ آمپر چقدر است؟
این کنتاکتورها معمولاً در مدل‌های با بوبین ۲۴ ولت، ۴۸ ولت، ۱۱۰ ولت و ۲۲۰ ولت AC/DC عرضه می‌شوند. ولتاژ باید با مدار فرمان تطابق داشته باشد.

۵. کنتاکتور ۳۲ آمپر را روی چه نوع ریل‌هایی می‌توان نصب کرد؟
بیشتر کنتاکتورهای ۳۲ آمپر امکان نصب روی ریل‌های استاندارد DIN را دارند، اما برخی مدل‌ها با پیچ نیز به بدنه تابلو پیچ می‌شوند.

۶. آیا کنتاکتور ۳۲ آمپر NSC با استانداردهای بین‌المللی مطابقت دارد؟
بله، محصولات برند NSC مطابق با استاندارد IEC 60947-4-1 طراحی و تولید می‌شوند و کیفیت مناسبی برای استفاده در تابلوهای برق صنعتی دارند.

۷. چطور می‌توانم از سلامت عملکرد کنتاکتور مطمئن شوم؟
با بررسی صدای عملکرد (کلیک)، تست عبور جریان، سلامت کنتاکت‌ها و عملکرد بوبین می‌توان از سلامت کنتاکتور مطمئن شد.
