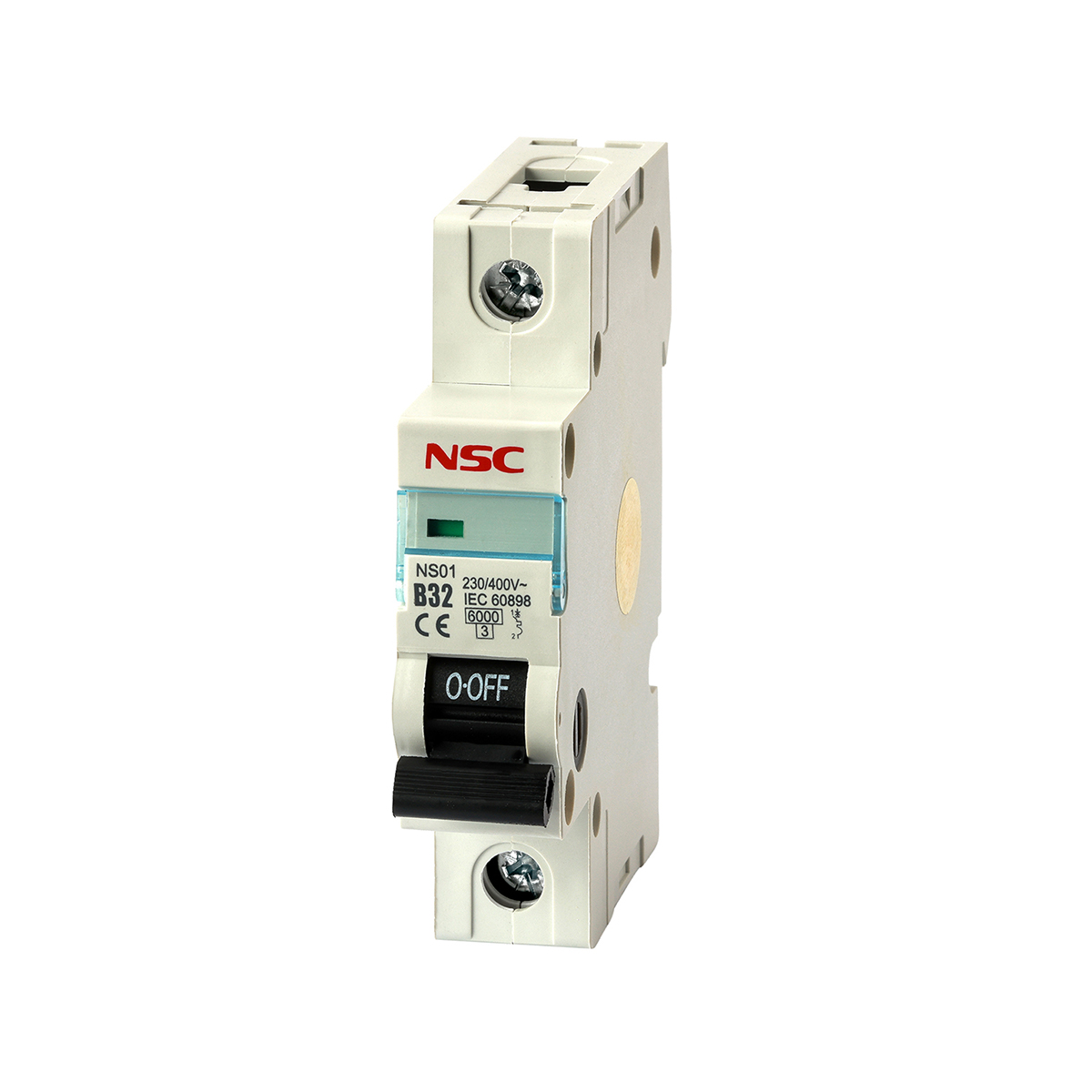

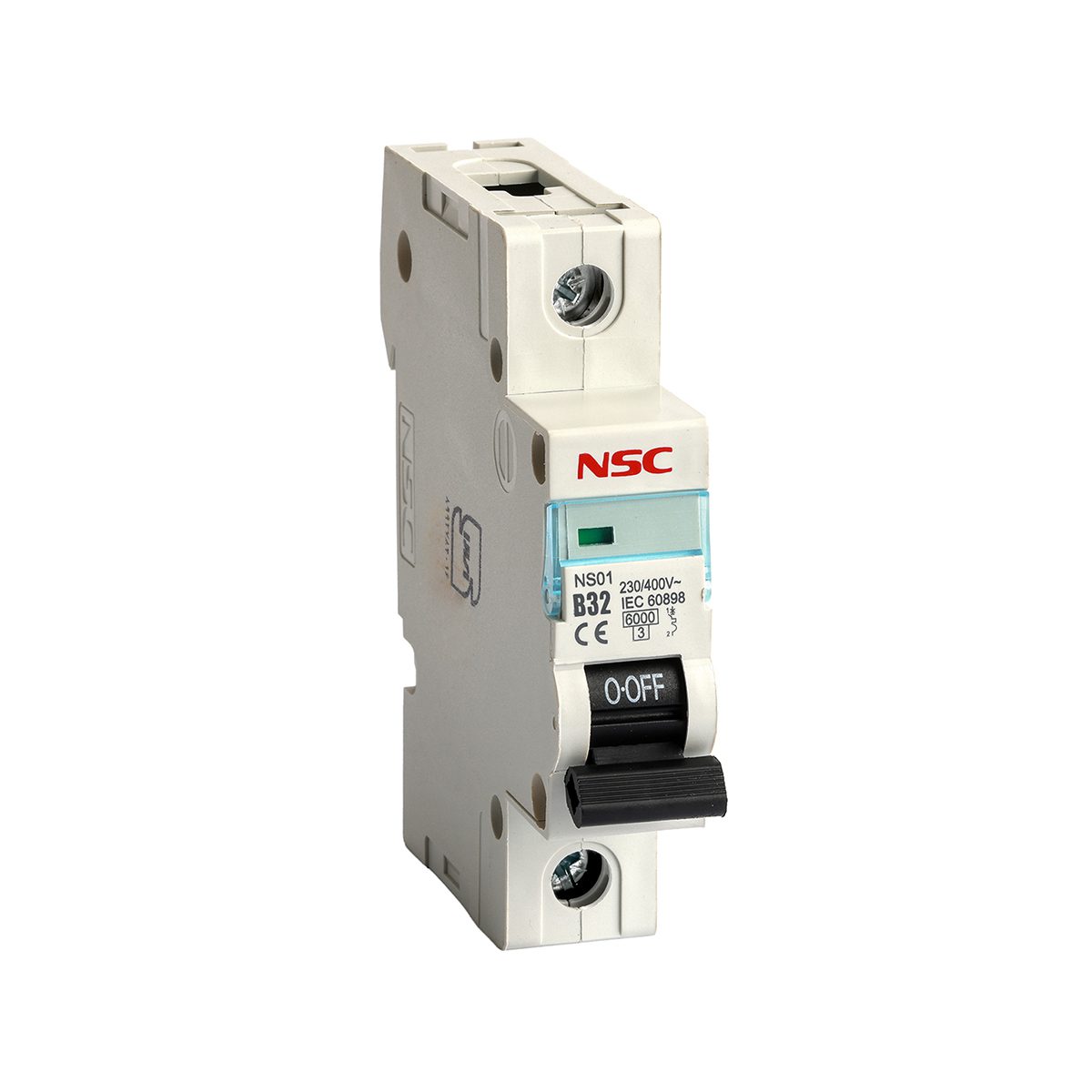

کلید مینیاتوری تک فاز 32 آمپر مدل B32

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 32 آمپر مدل B32 به‌عنوان یکی از حفاظت‌کننده‌های اصلی در سیستم‌های الکتریکی صنعتی و مسکونی با مصرف متوسط طراحی شده است. این کلید مینیاتوری ۳۲ آمپر از نوع تیپ B بوده و قادر است از مدارهای پرمصرف، تابلوهای توزیع و سیستم‌های الکتریکی با جریان‌های هجومی معمولی محافظت کند. این محصول با ویژگی‌های حفاظتی پیشرفته، سایر دستگاه‌های الکتریکی را در برابر مشکلاتی مانند اضافه‌بار و اتصال کوتاه ایمن نگه می‌دارد.

اگر برای انتخاب کلید مناسب نیاز به اطلاعات بیشتری دارید، پیشنهاد می‌کنیم به صفحه راهنمای خرید کلید مینیاتوری مراجعه کنید.

قیمت و خرید فیوز مینیاتوری تک فاز 32 آمپر مدل B32

برای اطلاع از قیمت کلید مینیاتوری 32 آمپر و سایر کلید مینیاتوری و دریافت مشاوره تخصصی، لطفاً با کارشناسان ما تماس بگیرید.

برای مشاهده سایر مدل‌ها و انتخاب گزینه مناسب با نیاز پروژه خود، به صفحه خرید کلید مینیاتوری مراجعه کنید.

ویژگی‌های کلیدی فیوز مینیاتوری تک فاز 32 آمپر مدل B32

حفاظت از مدارهای الکتریکی متوسط تا سنگین: این فیوز مینیاتوری 32 آمپر برای استفاده در مدارهای توزیع برق، لوازم خانگی و سیستم‌های الکتریکی صنعتی با مصرف متوسط ایده‌آل است.
قطع سریع در برابر اضافه‌بار: به‌لطف کلاس عملکرد B، این فیوز مینیاتوری تک فاز 32 آمپر قادر به قطع مدار در ۳ تا ۵ برابر جریان نامی به‌صورت سریع و مؤثر است تا از بروز مشکلات احتمالی جلوگیری کند.
مکانیزم حفاظتی پیشرفته: با بهره‌گیری از سیستم‌های حفاظتی مغناطیسی و حرارتی، این کلید مینیاتوری ۳۲ آمپر به‌سرعت در هنگام اضافه‌بار یا اتصال کوتاه عمل کرده و مدار را قطع می‌کند.
طول عمر بالا و نصب راحت: این فیوز مینیاتوری از کیفیت ساخت بالایی برخوردار است و نصب سریع و راحتی بر روی ریل استاندارد DIN امکان‌پذیر است.
ایمنی در برابر نوسانات برق: به‌خاطر طراحی حفاظتی مناسب، این فیوز مینیاتوری ۳۲ آمپر از مدارهای الکتریکی در برابر نوسانات و شوک‌های الکتریکی محافظت می‌کند.

مشخصات فنی فیوز مینیاتوری تک فاز ۳۲ آمپر مدل B32

نوع محصول: فیوز مینیاتوری (MCB) تک فاز
جریان نامی: ۳۲ آمپر (32A)
کلاس عملکرد: تیپ B – قطع در ۳ تا ۵ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر
استانداردها: IEC 60898-1 و IEC 60947-2
نحوه نصب: بر روی ریل استاندارد DIN 35mm

برای مشاهده سایر مدل‌های کلید مینیاتوری فاز و نول با کاربردها و ظرفیت‌های مختلف،
دسته‌بندی کلید مینیاتوری دوپل (فاز و نول) و
کلیدهای مینیاتوری تک‌فاز را بررسی کنید.

عملکرد فیوز مینیاتوری تک فاز 32 آمپر مدل B32

قطع سریع در برابر اضافه‌بار: هنگامی که جریان مصرفی از ۳۲ آمپر فراتر رود، این فیوز مینیاتوری ۳۲ آمپر به‌طور خودکار مدار را قطع کرده و از خطرات ناشی از اضافه‌بار و گرم‌شدن کابل‌ها جلوگیری می‌کند.
حفاظت در برابر اتصال کوتاه: این فیوز مینیاتوری به‌طور سریع و دقیق اتصال کوتاه را شناسایی کرده و از بروز آسیب به تجهیزات جلوگیری می‌کند.
ایمنی بالا در برابر نوسانات برق: طراحی این فیوز مینیاتوری تک فاز 32 آمپر باعث می‌شود که نوسانات برق نتوانند تأثیرات منفی بر روی مدار و دستگاه‌ها بگذارند.

کاربردهای فیوز مینیاتوری تک فاز ۳۲ آمپر مدل B32

تابلوهای توزیع برق در محیط‌های صنعتی با مصرف متوسط
مدارهای الکتریکی خانگی و تجاری با بار مصرفی بالا
محافظت از تجهیزات برقی بزرگ مانند پمپ‌ها، موتورهای کوچک و دستگاه‌های تهویه
استفاده در مدارهای توزیع انرژی برق در تأسیسات عمومی
کنترل ایمنی در تجهیزات الکتریکی مانند سیستم‌های روشنایی و سرمایشی

چرا فیوز مینیاتوری تک فاز 32 آمپر مدل B32؟

این فیوز مینیاتوری 32 آمپر به دلیل داشتن ویژگی‌های حفاظتی پیشرفته، نصب آسان و مقاومت در برابر نوسانات برقی، یکی از بهترین انتخاب‌ها برای حفاظت از مدارهای متوسط و سنگین است. همچنین، با استفاده از سیستم‌های مغناطیسی و حرارتی، این کلید مینیاتوری از تجهیزات شما در برابر خطرات ناشی از اضافه‌بار و اتصال کوتاه به‌طور مؤثر محافظت می‌کند.
