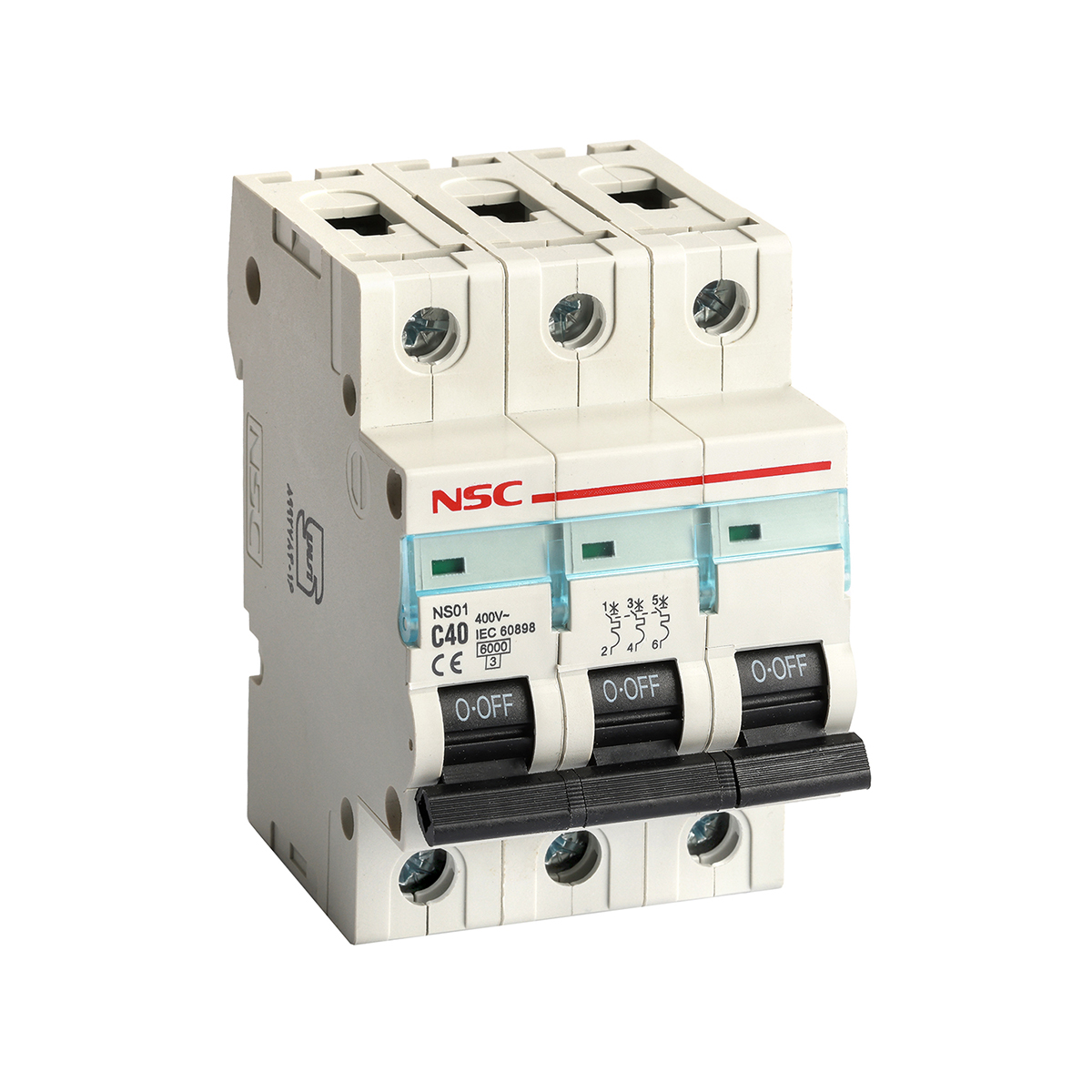

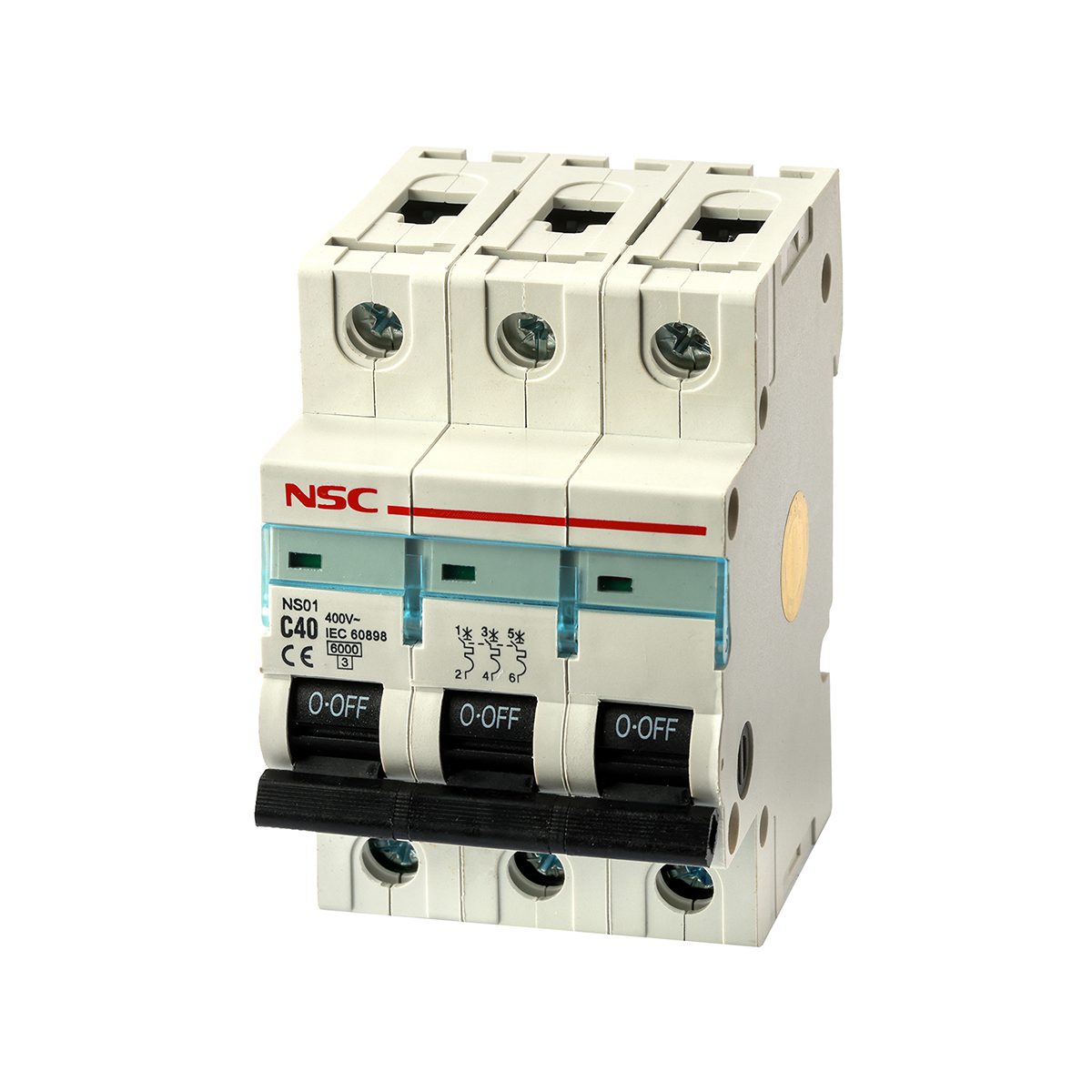

کلید مینیاتوری سه فاز 40 آمپر مدل C40

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری سه فاز 40 آمپر مدل C40

فیوز مینیاتوری سه فاز 40 آمپر مدل C40 یکی از ابزارهای مهم در سیستم‌های الکتریکی است که برای حفاظت از مدارهای صنعتی و تجاری طراحی شده است. این کلید مینیاتوری به‌ویژه برای بارهای سنگین و تجهیزات حساس به کار می‌رود و به جلوگیری از اضافه‌جریان و اتصال کوتاه کمک می‌کند.

مطمئن نیستید که کدام کلید مینیاتوری مناسب شماست؟ در اینجا راهنمای کامل برای انتخاب کلید مینیاتوری مناسب را بخوانید و بهترین انتخاب را داشته باشید.

برای مشاهده و خرید بهترین فیوز مینیاتوری‌ها، کافی است به دسته‌بندی فیوز مینیاتوری مراجعه کنید و محصول دلخواه خود را پیدا کنید.

ویژگی‌ها:

جریان نامی: با ظرفیت 40 آمپر، این فیوز برای کاربردهای سه فاز مناسب است و می‌تواند جریان‌های بالایی را تحمل کند.
طراحی بدنه: بدنه فیوز از مواد مقاوم و نسوز ساخته شده است که به آن استحکام و دوام می‌بخشد. این ویژگی باعث می‌شود تا فیوز در شرایط سخت کار کند.
نصب آسان: قابلیت نصب روی ریل DIN به کاربران این امکان را می‌دهد که به راحتی آن را در تابلوهای برق نصب کنند. این طراحی همچنین به سادگی در تعمیر و نگهداری کمک می‌کند.
منحنی قطع: معمولاً از نوع C است که برای بارهای صنعتی و تجهیزات با جریان هجومی متوسط ایده‌آل می‌باشد.
نمایشگر وضعیت: این فیوز دارای نشانگر وضعیت است که وضعیت قطع و وصل برق را به وضوح نمایش می‌دهد، بنابراین کاربران می‌توانند به‌سرعت وضعیت مدار را بررسی کنند.

کاربردها:

مدارهای صنعتی: فیوز مینیاتوری C40 به‌ویژه برای محافظت از ماشین‌آلات و تجهیزات سنگین در صنایع مختلف استفاده می‌شود.
تابلوهای برق: این فیوز می‌تواند در تابلوهای برق که بارهای بالایی را مدیریت می‌کنند، نصب شود و از نوسانات و مشکلات برقی جلوگیری کند.
سیستم‌های توزیع برق: به دلیل ظرفیت بالای جریان، این فیوز می‌تواند در سیستم‌های توزیع برق برای اطمینان از عملکرد صحیح و ایمن استفاده شود.
پروژه‌های ساختمانی: در پروژه‌های بزرگ ساختمانی و صنعتی که نیاز به تجهیزات برقی با توان بالا دارند، این فیوز می‌تواند از تجهیزات و سیستم‌ها در برابر آسیب‌های ناشی از اضافه‌جریان محافظت کند.

فیوز مینیاتوری 40 آمپر مدل C40 با طراحی کارآمد و ویژگی‌های مناسب، یک گزینه مطمئن برای تأمین ایمنی در مدارهای الکتریکی شماست. اگر به اطلاعات خاص‌تری در مورد نصب یا کاربردهای آن نیاز دارید، می‌توانم کمک کنم.
