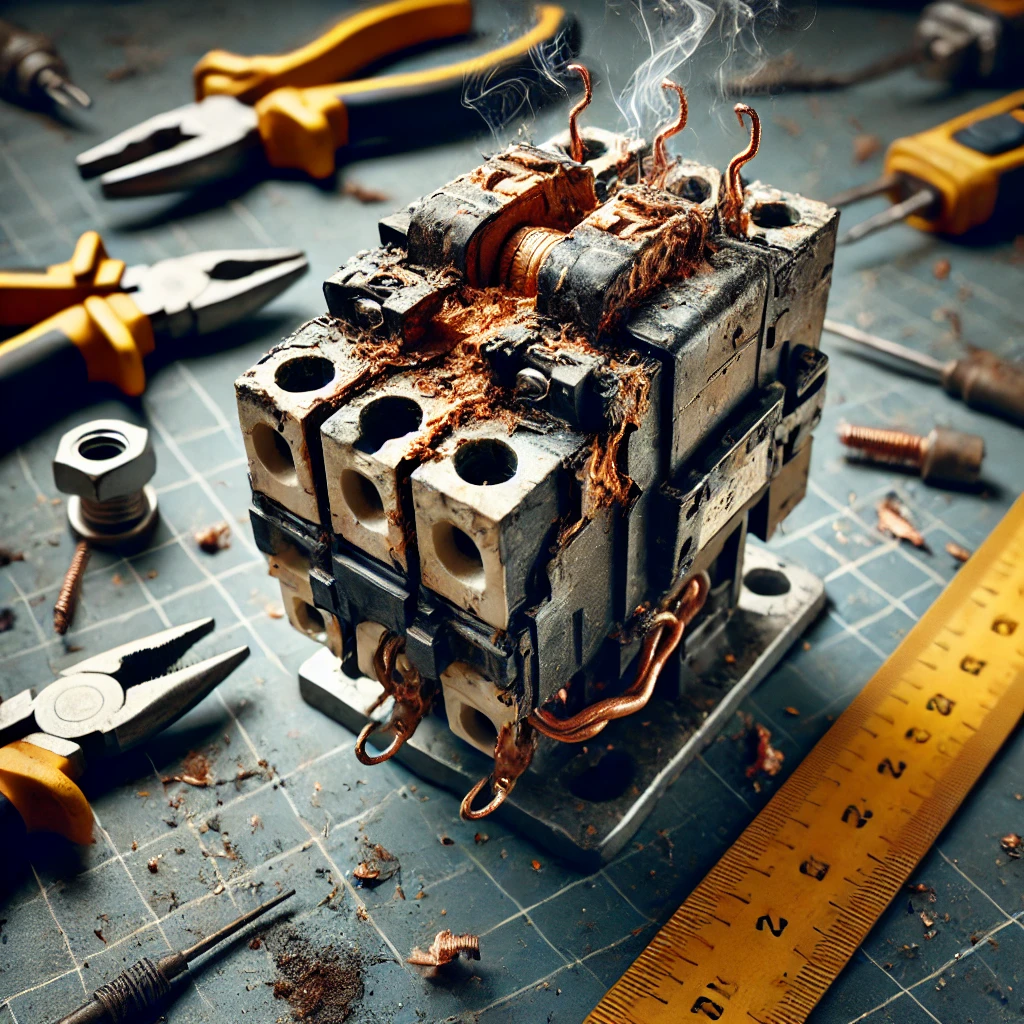

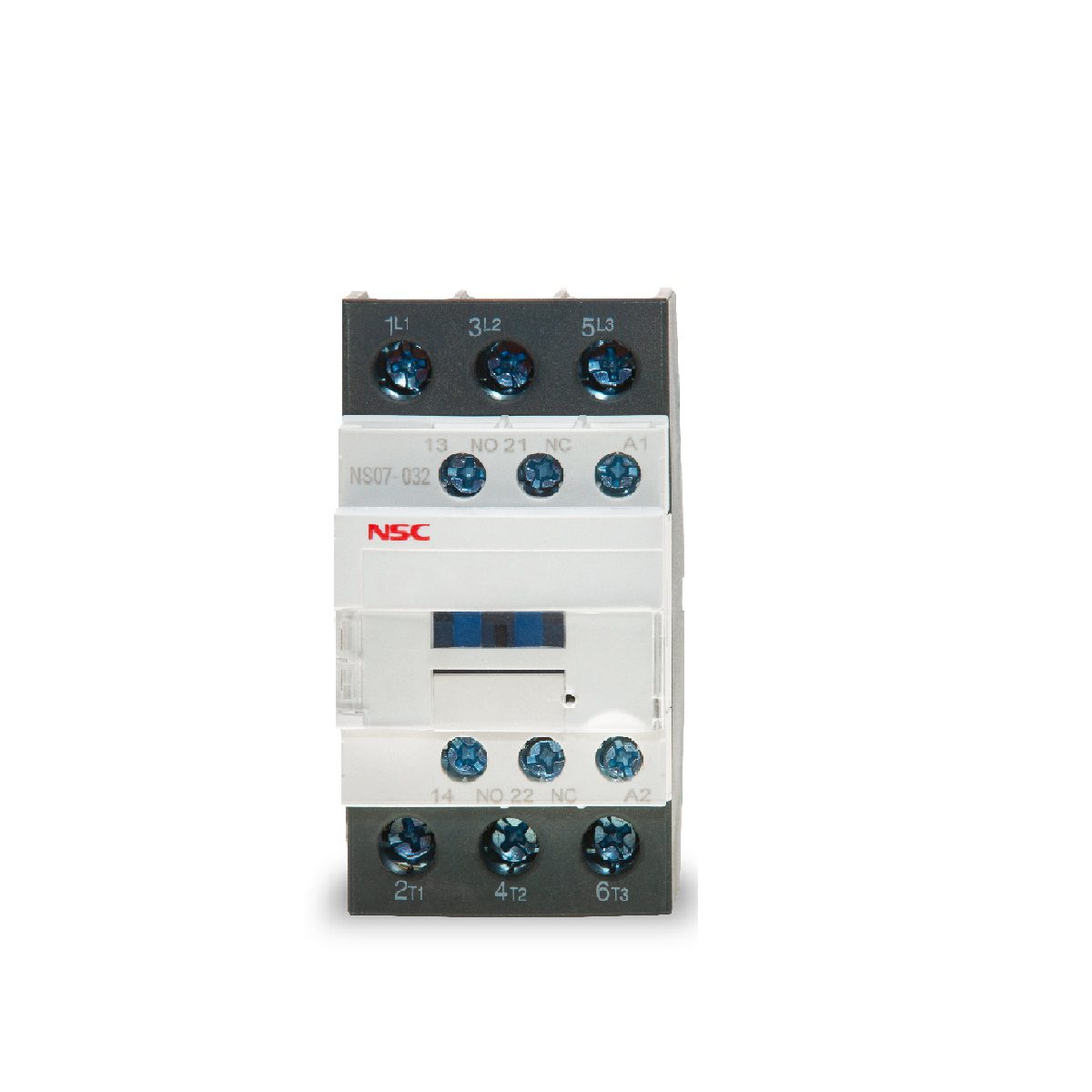

خرابی کنتاکتور می‌تواند دلایل مختلفی داشته باشد که شامل استهلاک مکانیکی، افزایش دما، ولتاژ نامناسب و مشکلات بوبین و کنتاکت‌ها است.
علاوه بر مشکلات رایج مانند جوش خوردگی کنتاکت‌ها، نیم‌سوز شدن بوبین و جرقه‌زدن، عواملی مانند هارمونیک‌های شبکه، فرکانس کاری بالا، نوع بار، شرایط محیطی و اشباع مغناطیسی می‌توانند باعث خرابی کنتاکتور شوند.
در این راهنما، علت خرابی کنتاکتور، نشانه‌ها و علائم خرابی کنتاکتور، روش‌های عیب‌یابی ورفع خرابی کنتاکتور را به‌طور کامل بررسی می‌کنیم.
علائم خرابی کنتاکتور
اگر کنتاکتور شما یکی از علائم خرابی کنتاکتور زیر را نشان می‌دهد، احتمالاً دچار مشکل شده است:3
- کنتاکتور عمل نمی‌کند (مدار بسته نمی‌شود)
- بوی سوختگی یا صدای غیرعادی (هنگام عملکرد کنتاکتور)
- جرقه‌زدن و سوختگی در کنتاکت‌ها
- داغ شدن بیش از حد کنتاکتور
- چسبیدن کنتاکت‌ها (عدم قطع مدار پس از قطع فرمان)
- افت ولتاژ ناگهانی یا عملکرد نامنظم کنتاکتور
جهت مشاوره و خرید انواع کنتاکتور با کارشناسان فروش نیروسامان خاور در تماس باشید.
1.علائم خرابی کنتاکتور : کنتاکتور عمل نمی‌کند (مدار بسته نمی‌شود)
علت خرابی کنتاکتور:
- خرابی کنتاکتور به علت عدم دریافت فرمان مناسب:
- ممکن است بوبین ولتاژ لازم را دریافت نکند.
- مشکلات در مدار فرمان (کلیدها، فیوزها، رله‌های حفاظتی) می‌توانند باعث عدم تحریک بوبین شوند.
- خرابی کنتاکتور به علت سوختن بوبین کنتاکتور:
- اگر بوبین قطع شده باشد، میدان مغناطیسی برای جذب هسته ایجاد نمی‌شود.
- افزایش دما، اضافه‌ولتاژ یا فرسودگی می‌تواند باعث از کار افتادن بوبین شود.
- خرابی کنتاکتور به علت خرابی مکانیزم مغناطیسی:
- چسبیدن ذرات گرد و غبار، زنگ‌زدگی یا فرسودگی فنر می‌تواند مانع حرکت هسته شود.
- خرابی کنتاکتور به علت مشکلات الکتریکی در مدار قدرت:
- اگر اتصالات نامناسب باشند یا فیوزهای مدار قدرت قطع باشند، حتی اگر بوبین عمل کند، مدار بسته نخواهد شد.
تعمیر کنتاکتور خراب:
- بررسی ولتاژ بوبین: با استفاده از مولتی‌متر، ولتاژ دو سر بوبین را اندازه بگیرید. اگر ولتاژ وجود نداشته باشد، مدار فرمان بررسی شود.
- بررسی مقاومت بوبین: مقدار مقاومت بوبین را با اهم‌متر اندازه‌گیری کنید. مقدار بسیار زیاد (OL) نشان‌دهنده قطع بودن بوبین است.
- بازرسی مکانیزم داخلی: هسته مغناطیسی را با دست حرکت دهید و از روان بودن آن اطمینان حاصل کنید. در صورت نیاز، آن را تمیز و روانکاری کنید.
2.علائم خرابی کنتاکتور : بوی سوختگی یا صدای غیرعادی (هنگام عملکرد کنتاکتور)
علت خرابی کنتاکتور:
- بالا رفتن دما به دلیل جریان بیش از حد:
- استفاده از کنتاکتور نامناسب که ظرفیت لازم را ندارد.
- افزایش بار متصل به کنتاکتور که از حد مجاز فراتر رفته است.
- اتصالات نامناسب و ایجاد قوس الکتریکی:
- اگر پیچ‌های ترمینال‌ها شل باشند، جرقه ایجاد شده و باعث داغ شدن بیش از حد و انتشار بوی سوختگی می‌شود.
- فرسودگی و ذوب شدن کنتاکت‌ها:
- در اثر عبور جریان زیاد، سطح کنتاکت‌ها خراب شده و باعث افزایش مقاومت و تولید گرمای زیاد می‌شود.
- بوبین نیم‌سوز شده:
- اگر بوبین آسیب ببیند اما هنوز تا حدی عمل کند، ممکن است باعث افزایش دما و بوی سوختگی شود.
تعمیر کنتاکتور خراب:
- بررسی جریان عبوری با آمپرمتر: مقدار جریان را اندازه بگیرید و با جریان نامی مقایسه کنید.
- بازرسی کنتاکت‌ها: کنتاکت‌ها را از نظر سایش، سوختگی یا جوش‌خوردگی بررسی کنید و در صورت لزوم تعویض کنید.
- تست بوبین: اگر دمای بوبین بیش از حد بالا می‌رود، ممکن است نیم‌سوز شده باشد و نیاز به تعویض داشته باشد.
3. علائم خرابی کنتاکتور : جرقه‌زدن و سوختگی در کنتاکت‌ها
علت خرابی کنتاکتور:
- عبور جریان بیش از حد از کنتاکتور:
- اگر جریان نامی تجهیزات بیش از ظرفیت کنتاکتور باشد، جرقه و داغ شدن تیغه‌های کنتاکت رخ می‌دهد.
- اتصال نامناسب در ترمینال‌ها:
- شل بودن پیچ‌ها یا کابل‌ها باعث افزایش مقاومت و ایجاد جرقه در محل اتصال می‌شود.
- عدم استفاده از کنتاکتور مناسب برای بار القایی:
- در بارهای القایی مانند موتورهای سه‌فاز، هنگام قطع شدن جریان، پدیده اضافه ولتاژ برگشتی (Back EMF) رخ داده و باعث ایجاد جرقه بین کنتاکت‌ها می‌شود.
- فرسودگی کنتاکت‌ها:
- به مرور زمان، سطح تیغه‌های کنتاکت دچار خوردگی می‌شود و قوس الکتریکی شدیدتری ایجاد می‌کند.
تعمیر کنتاکتور خراب:
- استفاده از کنتاکتور با ظرفیت مناسب: کنتاکتوری را انتخاب کنید که تحمل جریان راه‌اندازی و جریان دائم بار را داشته باشد.
- تست اتصالات و سفت کردن پیچ‌ها: اطمینان حاصل کنید که تمام پیچ‌های ترمینال‌ها محکم بسته شده‌اند.
- استفاده از مدارهای حفاظتی مناسب: برای بارهای القایی، از RC Snubber یا مدارهای خنثی‌کننده ولتاژ برگشتی استفاده کنید.
- تعویض کنتاکت‌های آسیب‌دیده: اگر سطح کنتاکت‌ها به‌شدت فرسوده شده، آن‌ها را تعویض کنید.
4. علائم خرابی کنتاکتور : داغ شدن بیش از حد کنتاکتور
علت خرابی کنتاکتور:
- اضافه‌بار روی کنتاکتور:
- اگر جریان عبوری بیشتر از حد نامی باشد، کنتاکتور به‌شدت داغ می‌شود.
- فرسودگی کنتاکت‌ها و افزایش مقاومت:
- اگر سطح کنتاکت‌ها کثیف یا اکسید شده باشد، مقاومت افزایش می‌یابد و باعث تولید گرما می‌شود.
- عدم تهویه مناسب تابلو برق:
- در تابلوهای برق با تهویه نامناسب، دمای محیط بالا رفته و باعث افزایش دمای کنتاکتور می‌شود.
- اتصال شل در ترمینال‌های ورودی و خروجی:
- مقاومت بالا در محل اتصال باعث تولید حرارت و در نتیجه داغ شدن بیش از حد می‌شود.
تعمیر کنتاکتور خراب:
- اندازه‌گیری جریان عبوری: از آمپرمتر استفاده کنید تا ببینید آیا جریان از مقدار نامی فراتر رفته است یا نه.
- بازرسی و تمیز کردن کنتاکت‌ها: اگر کنتاکت‌ها دچار خوردگی شده‌اند، آن‌ها را تعویض کنید.
- اطمینان از تهویه مناسب: استفاده از فن‌های خنک‌کننده در تابلوهای برق پیشنهاد می‌شود.
- بررسی و محکم کردن ترمینال‌ها: پیچ‌های ترمینال را بررسی و سفت کنید.
5. علائم خرابی کنتاکتور : چسبیدن کنتاکت‌ها (عدم قطع مدار پس از قطع فرمان)
علت خرابی کنتاکتور:
- جوش خوردن کنتاکت‌ها در اثر قوس الکتریکی شدید:
- عبور جریان بیش از حد یا قطع ناگهانی بارهای القایی می‌تواند باعث جوش‌خوردگی کنتاکت‌ها شود.
- خرابی فنرهای داخلی:
- اگر فنرهای بازگرداننده کنتاکتور ضعیف شده باشند، ممکن است کنتاکت‌ها پس از قطع فرمان همچنان بسته باقی بمانند.
- عدم استفاده از تجهیزات حفاظتی مناسب:
- نبود مدارهای حفاظتی مانند بیمتال یا رله اضافه‌بار می‌تواند باعث خرابی سریع‌تر کنتاکت‌ها شود.
تعمیر کنتاکتور خراب:
- بررسی سلامت فنرها: در صورت نیاز، فنرهای داخلی را تعویض کنید.
- استفاده از مدارهای محافظ: برای کاهش قوس الکتریکی از مدارهای RC Snubber یا وریستور استفاده کنید.
- تعویض کنتاکت‌های جوش‌خورده: اگر کنتاکت‌ها دچار ذوب‌شدگی شده‌اند، تعویض آن‌ها ضروری است.
دلایل اصلی خرابی کنتاکتور و راه‌های پیشگیری
1.خرابی بوبین کنتاکتور
دلایل خرابی کنتاکتور:
- ولتاژ نامناسب تغذیه بوبین (کمتر یا بیشتر از مقدار نامی)
- اتصالات ضعیف یا قطع‌شدن سیم‌های بوبین
- ایجاد جریان نشتی در مدار فرمان
- افزایش بیش از حد دمای بوبین (Overheating)
روش عیب‌یابی و تعمیر کنتاکتور خراب:
- اندازه‌گیری ولتاژ دو سر بوبین با مولتی‌متر (باید با مقدار نامی همخوانی داشته باشد).
- بررسی مقاومت بوبین با اهم‌متر (مقاومت خیلی بالا یا بی‌نهایت یعنی بوبین سوخته است).
- اطمینان از سالم‌بودن مدار فرمان و رله‌های کنترلی.
2. خرابی کنتاکت‌های اصلی و کمکی
دلایل خرابی کنتاکتور:
- ایجاد جرقه‌های مداوم و فرسایش سطح کنتاکت‌ها
- عبور جریان بیش از حد از کنتاکتور
- تجمع گردوغبار و چربی روی کنتاکت‌ها
- چسبیدن کنتاکت‌ها (Welding Effect)
روش عیب‌یابی و تعمیر کنتاکتور خراب:
- بازدید چشمی از سطح کنتاکت‌ها برای تشخیص سوختگی و سیاه‌شدگی.
- تمیز کردن کنتاکت‌ها با سنباده نرم یا اسپری تمیزکننده کنتاکتور.
- در صورت فرسایش شدید، تعویض کنتاکت‌های معیوب.
- استفاده از مدارهای محافظ جرقه‌گیر (RC Snubber یا Varistor) برای کاهش استهلاک.
3. افزایش دمای غیرعادی در کنتاکتور
دلایل خرابی کنتاکتور:
- اضافه‌بار (Overload) در مدار
- اتصالات نامناسب و شل بودن پیچ‌های ترمینال
- جریان هجومی زیاد هنگام روشن‌شدن تجهیزات
- استفاده از کنتاکتور با ظرفیت نامناسب برای بار مدار
روش عیب‌یابی و تعمیر کنتاکتور خراب:
- بررسی جریان عبوری از کنتاکتور با آمپرمتر (باید کمتر از مقدار نامی باشد).
- سفت‌کردن پیچ‌های ترمینال‌ها و اطمینان از اتصالات محکم.
- استفاده از کنتاکتور با ظرفیت مناسب و اضافه‌کردن رله حرارتی برای حفاظت بیشتر.
- بهبود سیستم خنک‌کاری تابلو برق برای کاهش دمای محیطی.
4. چسبیدن کنتاکتور (عدم قطع مدار پس از قطع فرمان)
دلایل خرابی کنتاکتور:
- جوش خوردن کنتاکت‌ها به دلیل عبور جریان بالا
- نقص در بوبین که باعث جذب دائمی هسته می‌شود
- ایجاد جریان نشتی در مدار فرمان
روش عیب‌یابی و تعمیر کنتاکتور خراب:
- قطع تغذیه و بررسی آزادشدن کنتاکت‌ها به‌صورت دستی.
- اندازه‌گیری جریان بار و بررسی تناسب آن با ظرفیت کنتاکتور.
- تعویض کنتاکت‌های جوش‌خورده یا خود کنتاکتور در صورت لزوم.
5. سر و صدای غیرعادی کنتاکتور
دلایل خرابی کنتاکتور:
- لق‌بودن قطعات داخلی کنتاکتور
- مشکل در هسته آهنی (مگنت) کنتاکتور
- ولتاژ نامناسب و نوسانات برق در تغذیه بوبین
روش عیب‌یابی و تعمیر کنتاکتور خراب:
- اطمینان از سالم‌بودن بوبین و ولتاژ ورودی.
- تمیزکردن و سفت‌کردن اجزای مکانیکی کنتاکتور.
- در صورت آسیب‌دیدگی هسته آهنی، تعویض آن.
6. تاثیر کیفیت برق و شرایط محیطی بر عملکرد کنتاکتور
۱. هارمونیک‌های شبکه و تأثیر آن بر بوبین کنتاکتور
- وجود هارمونیک‌های بالا در شبکه برق (به‌ویژه در سیستم‌هایی با درایوهای فرکانس متغیر VFD و منابع تغذیه سوئیچینگ) می‌تواند باعث ایجاد لرزش‌های غیرعادی در بوبین و افزایش دمای آن شود.
- استفاده از فیلترهای هارمونیکی می‌تواند این مشکل را کاهش دهد.
۲. نوسانات فرکانس برق و عملکرد نادرست بوبین
- اگر فرکانس برق ورودی نوسان داشته باشد، نیروی مغناطیسی تولیدشده در بوبین تغییر می‌کند و باعث ضعف یا لرزش نامنظم در عملکرد کنتاکتور می‌شود.
- در سیستم‌هایی که از دیزل ژنراتور تغذیه می‌شوند، این مشکل بیشتر دیده می‌شود.
۳. تاثیر رطوبت و آلودگی محیطی
- اگر کنتاکتور در محیط‌های مرطوب، دارای بخارات شیمیایی یا آلوده به گرد و غبار کار کند، احتمال تشکیل لایه‌های اکسیدی روی کنتاکت‌ها و کاهش هدایت الکتریکی افزایش می‌یابد.
- استفاده از کنتاکتورهای پوشش‌دار (Sealed Contactor) یا قرار دادن تجهیزات در تابلوهای برق دارای تهویه و فیلترهای ضد گرد و غبار توصیه می‌شود.
7. پدیده اشباع مغناطیسی در هسته کنتاکتور
- اگر هسته آهنی کنتاکتور دچار اشباع مغناطیسی شود، حتی پس از قطع برق بوبین، امکان دارد هسته به‌طور کامل آزاد نشود. این مشکل معمولاً در ولتاژهای بالاتر از مقدار نامی بوبین و در شرایطی که هسته به‌درستی طراحی نشده باشد، رخ می‌دهد.
- باقی ماندن هسته در وضعیت بسته حتی بعد از قطع ولتاژ و صدای وزوز غیرعادی در هنگام عملکرد کنتاکتور از نشانه‌های این مشکل هستند.
روش عیب یابی کنتاکتور خراب :
- بررسی ولتاژ تغذیه بوبین و تنظیم آن در محدوده استاندارد
- استفاده از کنتاکتورهای دارای آلیاژهای مغناطیسی بهینه‌شده برای جلوگیری از اشباع
- تعویض یا تمیزکاری هسته مغناطیسی در صورت وجود آلودگی
8. تأثیر فرکانس کاری بالا بر طول عمر کنتاکتور
مشکل قطع و وصل سریع و استهلاک بالا
- برخی کاربردها مانند مدارهای PWM، کنترل سرعت موتور و کلیدزنی بارهای فرکانس بالا باعث می‌شوند که کنتاکتور در بازه‌های زمانی کوتاه و به تعداد دفعات بالا قطع و وصل شود.
- این شرایط باعث افزایش شدید سایش کنتاکت‌ها، افزایش دمای بوبین و افزایش احتمال قوس الکتریکی و جوش خوردگی کنتاکت‌ها می‌شود.
روش عیب یابی کنتاکتور خراب :
- استفاده از کنتاکتورهای مخصوص قطع و وصل سریع (Fast Switching Contactors)
- جایگزینی کنتاکتور با رله‌های حالت جامد (Solid State Relays – SSR) در بارهای کوچک و سبک
- استفاده از مکانیسم‌های محافظتی مانند Snubber Circuit برای کاهش آسیب به کنتاکت‌ها
9. تأثیر نوع بار بر انتخاب و طول عمر کنتاکتور
انواع بار و اثرات آن بر عملکرد کنتاکتور
-
کنتاکتور باید بر اساس نوع بار انتخاب شود، زیرا نوع بار تأثیر مستقیمی بر میزان استهلاک تیغه‌ها و رفتار کنتاکتور دارد.
-
بارهای مختلف و تاثیر آن‌ها:
- بار مقاومتی (مانند المنت‌های حرارتی): سایش کمتر، اما نیاز به قطع جریان بالا
- بار القایی (مانند موتورها و ترانسفورماتورها): احتمال قوس الکتریکی بالا و فرسایش سریع‌تر کنتاکت‌ها
- بار خازنی (مانند بانک‌های خازنی و UPS): احتمال جرقه و اضافه‌ولتاژ در لحظه‌ی قطع
روش عیب یابی کنتاکتور خراب :
- انتخاب کنتاکتور متناسب با کلاس بار (مثلاً AC-1، AC-3، AC-4 برای بارهای القایی و مقاومتی)
- استفاده از مدارهای حفاظتی (مثلاً استفاده از Pre-Charge Circuit برای کاهش جریان هجومی در بارهای خازنی)
10. تاثیر دمای محیط و تغییرات فصلی بر عملکرد کنتاکتور
تاثیر دما و خرابی کنتاکتور:
- در محیط‌هایی که دمای بسیار بالا یا بسیار پایین دارند، عملکرد کنتاکتور می‌تواند تحت تأثیر قرار گیرد.
- مشکلات رایج شامل کاهش عمر بوبین، افزایش مقاومت کنتاکت‌ها و کاهش انعطاف‌پذیری فنرها در دمای پایین است.
روش عیب یابی کنتاکتور خراب
- انتخاب کنتاکتور با محدوده دمایی مناسب برای محیط کاری
- استفاده از تابلوهای برق دارای سیستم تهویه و گرم‌کننده در هوای سرد
- جلوگیری از تغییرات دمای ناگهانی که باعث ایجاد میعان و رطوبت در داخل کنتاکتور می‌شود
انتخاب کنتاکتور مناسب برای بار موردنظر، استفاده از مدارهای حفاظتی و نگهداری منظم می‌تواند طول عمر تجهیزات را افزایش دهد و از خرابی‌های زودرس جلوگیری کند.
در سیستم‌های حساس، جایگزینی رله‌های حالت جامد (SSR) به‌جای کنتاکتورهای مکانیکی می‌تواند راهکاری مناسب برای کاهش استهلاک باشد.
این مشکلات در صورت بی‌توجهی می‌توانند باعث خرابی کلی سیستم شوند.
روش‌های افزایش عمر و جلوگیری از خرابی کنتاکتور
- انتخاب کنتاکتور متناسب با بار مدار (بررسی آمپراژ و ولتاژ نامی).
- استفاده از تجهیزات حفاظتی مانند رله حرارتی، فیوز و مدار جرقه‌گیر.
- بازرسی و سرویس دوره‌ای (تمیزکردن کنتاکت‌ها و بررسی بوبین).
- اطمینان از اتصالات محکم و کاهش افت ولتاژ در مدار فرمان.
- استفاده از روش‌های خنک‌کاری مناسب در تابلو برق.
خرابی کنتاکتور معمولاً به دلیل استهلاک مکانیکی، خرابی بوبین، افزایش دما، اضافه‌بار و مشکلات در کنتاکت‌ها اتفاق می‌افتد. با عیب‌یابی دقیق و اقدامات پیشگیرانه، می‌توان از خرابی‌های ناگهانی جلوگیری کرد و عمر مفید کنتاکتور را افزایش داد.
