کنتاکتور خازنی چیست و چه کاربردی در اصلاح ضریب توان دارد؟
اگر با بانک‌های خازنی سروکار دارید، احتمالاً این سؤال برایتان پیش آمده که کنتاکتور خازنی چیست و چرا نمی‌توان از یک کنتاکتور معمولی برای قطع و وصل خازن استفاده کرد؟ در این مقاله به‌طور کامل و مهندسی توضیح می‌دهیم که کنتاکتور خازنی چیست، چه تفاوتی با مدل‌های معمولی دارد و چطور می‌توان عملکرد آن را با راه‌حل‌های جایگزین مانند واحد خازنی نیروسامان پیاده‌سازی کرد.
کنتاکتور خازنی چیست؟ کنتاکتور خازنی (Capacitor Contactor) نوعی کنتاکتور است که به‌طور خاص برای قطع و وصل خازن‌های قدرت در سیستم‌های بانک خازنی طراحی شده است. این نوع کنتاکتور طوری ساخته شده که در لحظه اتصال خازن به شبکه، بتواند جریان هجومی اولیه را کنترل کند و از آسیب دیدن کنتاکت‌ها جلوگیری نماید.
یا به عبارت دیگر، کنتاکتور خازنی Capacitor Contactor نوعی کنتاکتور است که به‌طور خاص برای کنترل و مدیریت خازن‌ها در سیستم‌های اصلاح ضریب توان Power Factor Correction استفاده می‌شود. این کنتاکتورها در بانک‌های خازنی Capacitor Banks به کار می‌روند تا خازن‌ها را در زمان مناسب به مدار متصل یا قطع کنند و به این ترتیب، ضریب توان شبکه را بهبود بخشند.
در مورد ضریب توان در مقاله دیگری به تفضیل شرح داده شده که برای اطلاعات بیشتر پیشنهاد می‌شود به آن مراجعه نمایید.
تفاوت کنتاکتور خازنی با کنتاکتور معمولی چیست؟
- تحمل جریان هجومی: کنتاکتور خازنی قادر به تحمل جریان هجومی بالای ناشی از اتصال خازن است، در حالی که کنتاکتور معمولی این قابلیت را ندارد.
- تعداد دفعات قطع و وصل: کنتاکتور خازنی برای قطع و وصل مکرر طراحی شده است، در حالی که کنتاکتور معمولی ممکن است برای این کار مناسب نباشد.
- حفاظت اضافی :کنتاکتور خازنی معمولاً مجهز به رله‌های حفاظتی و تخلیه‌کننده است.
- سوختن کنتاکت : در کنتاکتور معمولی احتمال سوختن کنتاکت ها زیاد است در حالیکه در کنتاکتور خازنی احتمال سوختن کنتاکت ها کم می باشد
- مناسب برای بانک خازنی: استفاده کنتاکتور معمولی در بانک خازنی خطرناک است و باید از کنتاکتور خازنی استفاده شود.
- قیمت:کنتاکتور های خازنی نسبت به کنتاکتور معمولی گران‌تر است.
نحوه کار کنتاکتور خازنی چگونه است
- اتصال خازن به مدار: هنگامی که ضریب توان شبکه کاهش می‌یابد، کنتاکتور خازنی فعال شده و خازن‌ها را به مدار متصل می‌کند. این کار باعث بهبود ضریب توان می‌شود.
- قطع خازن از مدار: هنگامی که ضریب توان به حد مطلوب رسید، کنتاکتور خازنی خازن‌ها را از مدار قطع می‌کند تا از اضافه بار جلوگیری شود.
ویژگی‌های کنتاکتور خازنی چیست
- مقاومت در برابر جریان هجومی: هنگام اتصال خازن به مدار، جریان هجومی Inrush Current بسیار بالایی ایجاد می‌شود. کنتاکتور خازنی به‌گونه‌ای طراحی شده است که بتواند این جریان هجومی را تحمل کند.
- قابلیت قطع و وصل مکرر: کنتاکتور خازنی باید بتواند به‌طور مکرر خازن‌ها را بدون اینکه آسیب ببیند، به مدار متصل یا از آن جدا کند.
- حفاظت در برابر اضافه‌بار: این کنتاکتورها معمولاً مجهز به رله‌های حفاظتی هستند تا در صورت اضافه‌بار یا اتصال کوتاه، مدار را قطع کنند.
- سایز و ظرفیت مناسب: کنتاکتور خازنی بر اساس ظرفیت خازن‌ها و ولتاژ شبکه انتخاب می‌شود تا بتواند به‌درستی کار کند.
چرا به کنتاکتور خازنی نیاز داریم؟
در لحظه‌ای که یک خازن به مدار وصل می‌شود، به دلیل اختلاف ولتاژ اولیه بین دو سر خازن، جریان هجومی شدیدی از کنتاکتور عبور می‌کند. این جریان می‌تواند:
- تا ۳۰ برابر جریان نامی باشد
- باعث جوش خوردن کنتاکت‌ها شود
- عمر کنتاکتور را کاهش دهد
- و حتی باعث آتش‌سوزی یا تخریب تابلو برق شود
برای جلوگیری از این پدیده، استفاده از کنتاکتور مخصوص خازن ضروری است.
کاربرد کنتاکتور خازنی چیست ؟
- اصلاح ضریب توان
– در سیستم‌های الکتریکی با بارهای القایی مانند موتورها، ترانسفورماتورها و امثال آن، ضریب توان کاهش می‌یابد که برای جبران آن از خازن‌ها استفاده می‌شود.
– کنتاکتور خازنی، خازن‌ها را به مدار متصل یا قطع می‌کند تا ضریب توان به حد مطلوب برسد.
- کاهش تلفات انرژی
– با بهبود ضریب توان، تلفات انرژی در شبکه کاهش می‌یابد و بازده سیستم افزایش پیدا می‌کند.
- جلوگیری از جریمه‌های مالی
– در بسیاری از کشورها، اگر ضریب توان شبکه از حد مشخصی کمتر باشد، شرکت‌های برق جریمه‌های مالی اعمال می‌کنند. استفاده از کنتاکتور خازنی و بانک خازنی از این جریمه‌ها جلوگیری می‌کند.
ساختار کنتاکتور خازنی چگونه است؟
کنتاکتور خازنی دارای دو مجموعه کنتاکت است:
- کنتاکت کمکی با مقاومت سری: ابتدا مسیر جریان را از طریق مقاومت باز می‌کند تا جریان هجومی کنترل شود.
- کنتاکت اصلی: بعد از چند میلی‌ثانیه، این کنتاکت بسته شده و مسیر کامل انرژی را وصل می‌کند.
این طراحی باعث می‌شود از شوک ناگهانی جریان جلوگیری شود و خازن با ایمنی بیشتری وارد مدار شود.
اجزای اصلی کنتاکتور خازنی چیست
- کویل Coil: بخش الکترومغناطیسی کنتاکتور است که با دریافت سیگنال، کنتاکتور را فعال یا غیرفعال می‌کند.
- کنتاکت‌های قدرت Power Contacts: برای اتصال یا قطع خازن‌ها از مدار استفاده می‌شوند.
- رله حفاظتی Overload Relay: برای محافظت از کنتاکتور و خازن‌ها در برابر اضافه‌بار یا اتصال کوتاه به کار برده می‌شود.
- تخلیه‌کننده Discharge Resistor: برای تخلیه بار الکتریکی باقی‌مانده در خازن‌ها پس از قطع مدار استفاده می‌شود.
نکات مهم در انتخاب کنتاکتور خازنی چیست
- ولتاژ مدار: کنتاکتور باید با ولتاژ شبکه سازگار باشد.
- جریان نامی کنتاکتور خازنی: جریان نامی کنتاکتور باید متناسب با ظرفیت خازن‌ها باشد.
- تعداد پل کنتاکتور خازنی: معمولاً از کنتاکتورهای سه‌پل برای سیستم‌های سه‌فاز استفاده می‌شود.
- شرایط محیطی کنتاکتور خازنی: کنتاکتور باید برای شرایط محیطی مانند دما، رطوبت و گردوغبار مناسب باشد.
آیا راهی برای استفاده از کنتاکتور معمولی در بانک خازنی وجود دارد؟
بله. راه‌حل حرفه‌ای و مقرون‌به‌صرفه‌ای به نام واحد خازنی نیروسامان وجود دارد.

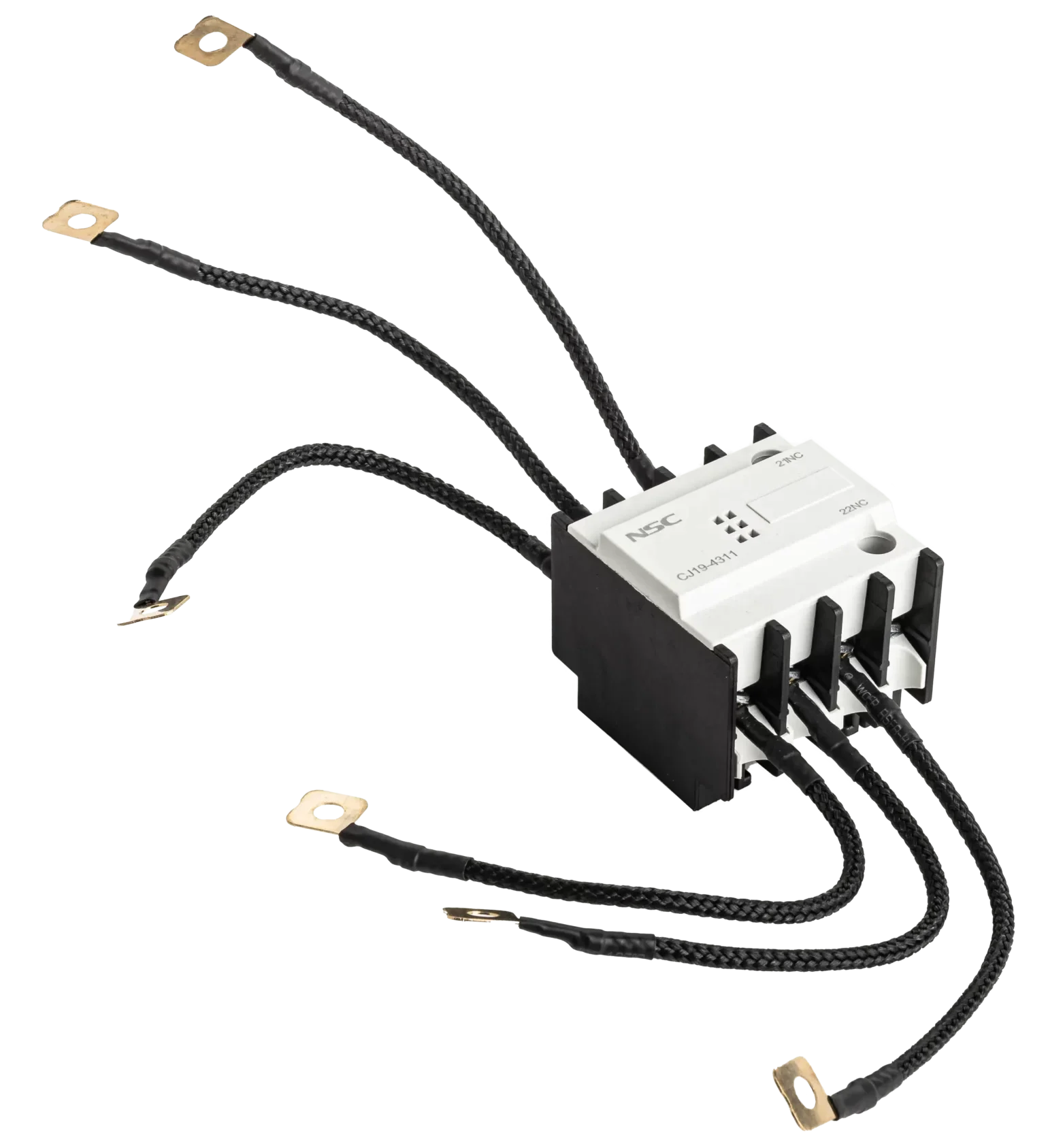

واحد خازنی چیست و چه ربطی به کنتاکتور خازنی دارد؟
واحد خازنی یک ماژول جانبی است که روی کنتاکتورهای دائم‌کار نیروسامان نصب می‌شود. این قطعه عملکردی دقیقاً مشابه کنتاکتور خازنی ایجاد می‌کند؛ یعنی:
- جریان هجومی را محدود می‌کند.
- از سوختن کنتاکت‌ها جلوگیری می‌کند.
- و اجازه می‌دهد بدون خرید کنتاکتور خازنی گران‌قیمت، بانک خازنی را به‌درستی کنترل کنید.
مزایای استفاده از واحد خازنی نیروسامان به‌جای کنتاکتور خازنی چیست؟
| مقایسه | کنتاکتور خازنی | کنتاکتور معمولی + واحد خازنی نیروسامان |
|---|---|---|
| قیمت کلی | بالا | اقتصادی‌تر |
| تنوع موجودی | محدود | تنوع بالا |
| سهولت نصب | فقط به‌صورت پیش‌ساخته | قابل نصب روی هر کنتاکتور دائم‌کار |
| گارانتی و خدمات | وابسته به برند خارجی | پشتیبانی نیروسامان |
| زمان تحویل | بعضاً وارداتی | موجود در انبار شرکت |
در پاسخ به پرسش «کنتاکتور خازنی چیست»، می‌توان گفت:
کنتاکتوری تخصصی برای کنترل خازن در شرایطی که جریان هجومی خطرناک است. اما در عین حال، برای کاهش هزینه‌ها و افزایش انعطاف‌پذیری، ترکیب کنتاکتور معمولی دائم‌کار با واحد خازنی نیروسامان یک راه‌حل هوشمندانه و ایمن است.
