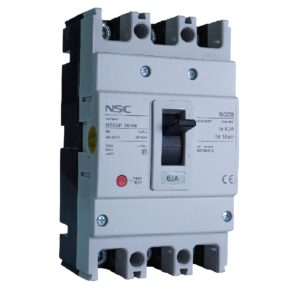

کلید اتوماتیک فیکس NS-05

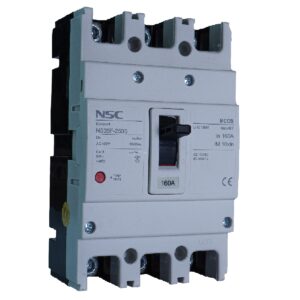

کلید اتوماتیک فیکس NS-05 - Image 2

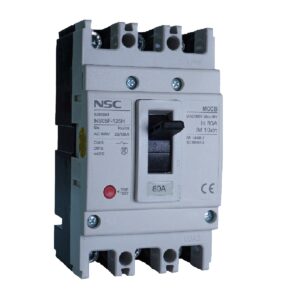

کلید اتوماتیک فیکس NS-05 - Image 3

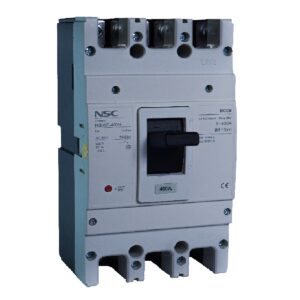

کلید اتوماتیک فیکس NS-05

مشخصات کلید اتوماتیک فیکس NS-05 :

حفاظت کامل مدار در برابر اضافه جریان و اتصال کوتاه

دارای مدل های ثابت، قابل تنظیم و الکترونیکی

رنچ گسترده از 10 تا 1250 آمپر

دارای مدل های 3 تا 4 پل

تنوع در اندازه قاب (Frame size)

دارای مدل های متنوع در ظرفیت اتصال کوتاه از 20 تا 70 کیلو آمپر

مطابق با استاندارد های GB14048.2  و EN60947-2

قابلیت کار تا دمای 40 درجه سانتی گراد

دارای انواع تجهیزات جانبی شامل موتور، کنتاکت کمکی، شانت، آندر و آلارم

فضای کافی برای شمش کشی جنس بدنه از مواد نسوز

فریم سایز کامپکت جهت حداکثر صرفه جویی در فضا

نوآوری Contact repulsion جهت بالا بردن سرعت عملکرد کنتاکت ها

هوشمندی با قایلیت ارتباط به صورت شبکه در مدل های الکترونیکی

دارای مکانیزم داخلی ضد قوس الکتریکی

جهت خرید و اطلاع از قیمت کلید اتوماتیک فیکس NS-05 با کارشناس فروش تماس حاصل فرمایید.

شرکت نیرو سامان خاور خدمات ذیل را  در خصوص فروش محصولات انجام می دهد :

  1.  مشاوره و طراحی
  2. خدمات پس از فروش
  3. خدمات نصب و اجرا
دانلود کاتالوگ
Frame size current (A) 125 160 250 400 630 800 1000 1250
Model NS05-F-125 NS05-F-160 NS05-F-250 NS05-F-400 NS05-F-630 NS05-F-800 NS05-F-1000 NS05-F-1250
Current class model (ICU/ICS) S H S M H S M H S M H S M H S M H M H
Pole number 3,4 3,4 3,4 3,4 3,4 3,4 3,4 3,4
Rated current(A) 10, 16, 20, 32, 40, 50, 63, 80,
100, 125		 10, 16, 20, 32, 40, 50, 63, 80, 100,
125, 140, 160		 100, 125, 140, 160, 180
200, 225, 250		 250, 315, 350, 400
500, 630		 250, 315, 350, 400
500, 630		 500, 630, 700, 800 630,800 ,1000 800,1000,1250
Rated voltage(V) AC400V AC400V AC400V AC400V AC400V AC400V AC400V AC400V
Rated insulation voltage
(V)		 AC1000V AC1000V AC1000V AC1000V AC1000V AC1000V AC1000V AC1000V
Short-circuit breaking
capacity(KA)Icu/Ics		 AC
400V		 25/15 25/18 25/18 36/18 50/35 25/18 36/18 50/35 25/18 36/18 50/35 25/18 36/18 50/35 50/35 65/42 70/70 65/65 70/70
Operating cycle
number		 ON 6000 3000 3000 2000 2000 1500 1500 1500
OFF 9000 7000 7000 4000 4000 4000 4000 4000
Outline dim(mm)
a
b
c
ca
3P 75
130
68
90		 90
155
68
90		 90
155
68
90		 90
155
88
115		 105
165
68
92		 105
165
68
92		 105
165
88
115		 140
257
103
155		 140
257
103
155		 210
275
103
155		 210
275
103
155		 210
275
103
156
4P 100
130
68
90		 120
155
68
90		 120
155
68
90		 120
155
88
115		 140
165
68
92		 140
165
68
92		 140
165
88
115		 184
257
103
155		 184
257
103
155		 280
275
103
155		 280
275
103
155		 280
275
103
156
Weight(kg) 3P 0.55 0.65 1.1 1.2 1.5 1.7 5.5 5.7 9.5 8.5 9
4P 0.65 0.8 1.4 1.5 1.9 2.1 7.0 7.5 12.5 11.5 12
Electric operating
device(MD)		 l l l l l l l l
External driving operating
handle		 l l l l l l l l

ابعاد و سیم بندی کلید های اتوماتیک

شدت جریان نامی In(A) کد سفارش گذاری
25 NS05-F-125-H-W-25-3-1-Q
32 NS05-F-125-H-W-32-3-1-Q
40 NS05-F-125-H-W-40-3-1-Q
50 NS05-F-125-H-W-50-3-1-Q
63 NS05-F-125-H-W-63-3-1-Q
80 NS05-F-125-H-W-80-3-1-Q
100 NS05-F-125-H-W-100-3-1-Q
125 NS05-F-125-H-W-125-3-1-Q
50 NS05-F-160-S-W-50-3-1-Q
63 NS05-F-160-S-W-63-3-1-Q
80 NS05-F-160-S-W-80-3-1-Q
100 NS05-F-160-S-W-100-3-1-Q
125 NS05-F-160-S-W-125-3-1-Q
160 NS05-F-160-S-W-160-3-1-Q
200 NS05-F-250-S-W-200-3-1-Q
160 NS05-F-250-S-W-160-3-1-Q
250 NS05-F-250-S-W-250-3-1-Q
400 NS05-F-400-H-W-400-3-1-Q
630 NS05-F-630-H-W-630-3-1-Q
800 NS05-F-800-H-W-800-3-1-Q
1000 NS05-F-1250-H-W-1000-3-1-Q
1250 NS05-F-1250-H-W-1250-3-1-Q

توضیحات

حفاظت کامل مدار در برابر اضافه جریان و اتصال کوتاه

دارای مدل های ثابت، قابل تنظیم و الکترونیکی

رنچ گسترده از 10 تا 1250 آمپر

دارای مدل های 3 تا 4 پل

تنوع در اندازه قاب (Frame size)

دارای مدل های متنوع در ظرفیت اتصال کوتاه از 20 تا 70 کیلو آمپر

مطابق با استاندارد های GB14048.2  و EN60947-2

قابلیت کار تا دمای 40 درجه سانتی گراد

دارای انواع تجهیزات جانبی شامل موتور، کنتاکت کمکی، شانت، آندر و آلارم

فضای کافی برای شمش کشی جنس بدنه از مواد نسوز

فریم سایز کامپکت جهت حداکثر صرفه جویی در فضا

نوآوری Contact repulsion جهت بالا بردن سرعت عملکرد کنتاکت ها

هوشمندی با قایلیت ارتباط به صورت شبکه در مدل های الکترونیکی

دارای مکانیزم داخلی ضد قوس الکتریکی
