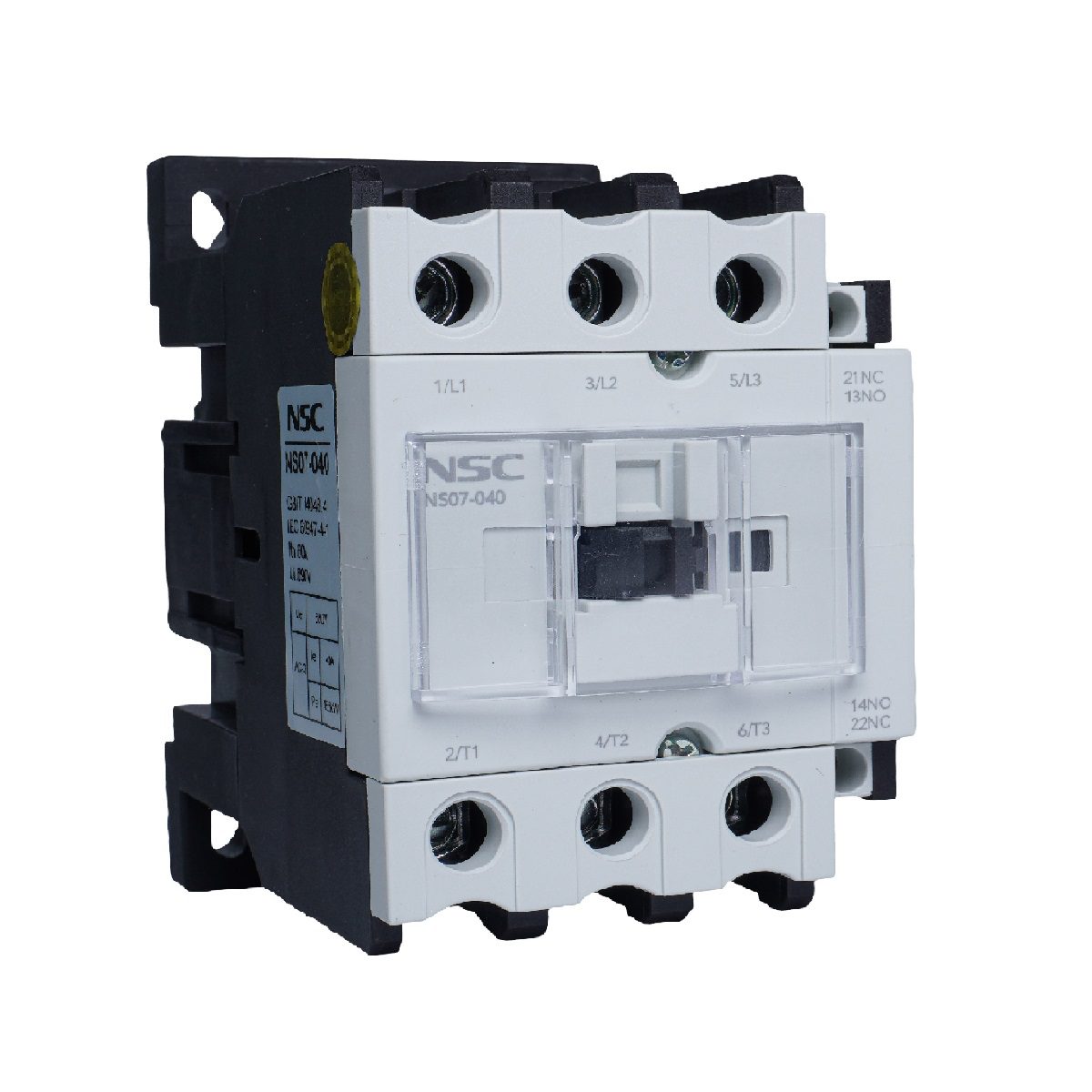

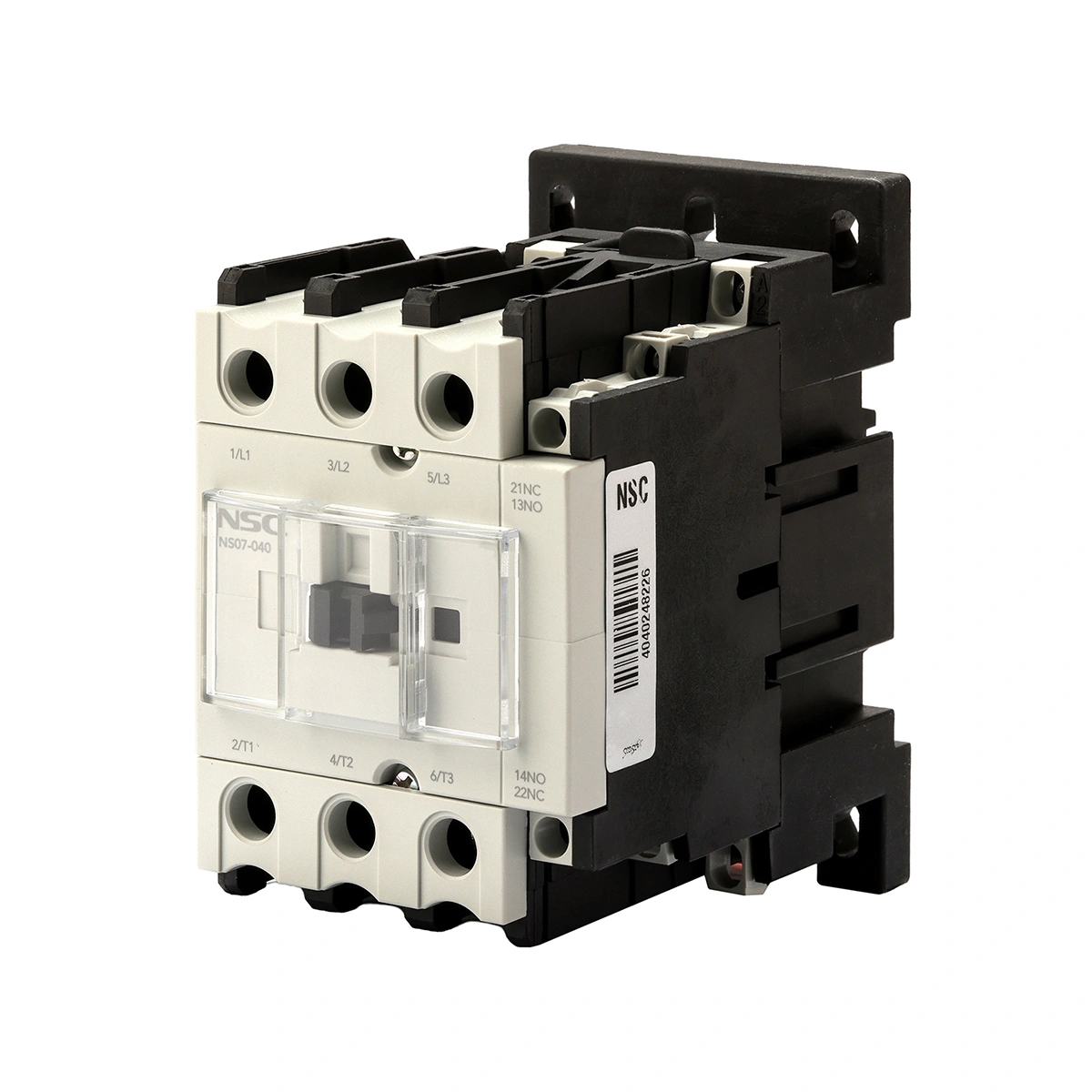

کنتاکتور سه فاز 40 آمپر NS07-040-11

کنتاکتور سه فاز 40 آمپر NS07-040-11

توضیحات کوتاه محصول :

طول عمر الکتریکی بالا تا 1 میلیون بار قطع و وصل

مطابق با استاندارد های IEC/EN60947-5-1 و IEC/EN60947-4-1

قابلیت کار در دمای منفی 5 تا 40 درجه سانتی گراد

جنس کنتاکت ها مقاوم با طول عمر بالا

جنس بدنه از مواد نسوز (پلی آمید66)

طراحی بروز مطابق با آخرین استانداردها

دارای یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) برای کنترل مدار.

این محصول با بوبین در ولتاژهای 24V AC، 48V AC، 110V AC، 220V AC و 380V AC قابل ارائه است.

جهت خرید و اطلاع از قیمت کنتاکتور سه فاز 40 آمپر NS07-040-11 با کارشناس فروش تماس حاصل فرمایید.

شرکت نیرو سامان خاور خدمات ذیل را  در خصوص فروش محصولات انجام می دهد :

  1.  مشاوره و طراحی
  2. خدمات پس از فروش
  3. خدمات نصب و اجرا
دانلود کاتالوگ
برچسب‌: کنتاکتور تیپ قدیم | پرفروش ترین
IEC/EN60947-4-1 IEC/EN60947-5-1                                                                                                                                                                                                            Standard
Model No. NS07-009 NS07-012 NS07-018 NS07-025 NS07-032 NS07-040 NS07-050 NS07-065 NS07-080 NS07-095
Rated Conventional Heating Current Ith(A) 20 20 32 40 50 60 80 80 100 125
Rated Voltage Ui(V) Ui(V) 690 690 690 690 690 690 690 690 690 690
Rated Operation Current
Ue=380/415V		 AC-3 Ie(A) 9 12 18 25 32 40 50 65 80 95
AC-4 Ie(A) 3.5 5 7.7 8.5 12 18.5 24 28 37 44
Power Controlled
3ph cage Motor
AC-3		 220/240V KW 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/415V KW 4 5.5 7.5 11 15 18.5 22 30 37 45
660/690V KW 5.5 7.5 9 15 18.5 30 33 37 45 45
Electrial life (x104 operations) AC-3 110 110 110 110 90 90 90 90 65 65
AC-4 22 22 22 22 22 17 17 17 11 11
Mechanical life (x104 operations) 1200 1200 1200 1000 1000 900 900 900 650 650
Operation frequency       time/hour AC-3 1200 1200 1200 1200 600 600 600 600 600 600
AC-4 300 300 300 300 300 300 300 300 300 300
Auxiliary circuit
Cat.:AC-15. Ue=415V
le=0.95A lth=10A		 1NO + 1NC 1NO+1NC
Model No. NS07-115 NS07-150 NS07-185 NS07-225 NS07-265 NS07-330 NS07-400 NS07-500 NS07-630 NS07-780
Rated Conventional Heating Current Ith(A) 200 200 275 275 315 380 460 580 850 1200
Rated Voltage Ui)V( Ui(V) 690 690 690 690 690 690 690 690 690 690
Rated Operation Current
Ue=380/415V		 AC-3 Ie(A) 115 150 185 225 265 330 400 500 630 780
AC-4 Ie(A) 52 60 79 86 105 117 138 147 188 240
Power Controlled
3ph cage Motor AC-3		 380/415V KW 55 75 90 110 132 160 200 250 335 400
660/690V KW 80 100 110 129 160 220 280 335 450 475
Electrial life  (x103 operations) AC-3 600 600 300 300 300 300 300 300 300 200
AC-4 100 100 100 100 100 100 100 100 100 50
Mechanical life  (x106 operations) 6 6 3 3 3 3 3 3 3 2
Matched Fuse Size RT16-1 RT16-2 RT16-2 RT16-2 RT16-2 RT16-2 RT16-3 RT16-4 RT16-4 RT16-4
A 200 225 315 315 355 450 500 630 800 1250
                                 A16:O30Standard+A18:O30 3P or 4P

ابعاد و سیم بندی کنتاکتورها

کنتاکتور تیپ کوچک کنتاکتور تیپ بزرگ کنتاکت کمکی کنتاکتور بوبین یدکی کنتاکتور
شدت جریان نامی
In (A)		 کد سفارش گذاری شدت جریان نامی
In (A)		 کد سفارش گذاری شدت جریان نامی
In (A)		 کد سفارش گذاری شدت جریان نامی
In (A)		 کد سفارش گذاری
9 NS07-009-11-AC-220 / 380/110/48/24 115 NS07-115-00-AC-220 1NO+1NC NS07-AXS-F11 220 AC NS07-COL-220
12 NS07-012-11-AC-220 / 380/110/48/24 150 NS07-150-00-AC-220 2NO+2NC NS07-AXS-F22
18 NS07-018-11-AC-220 / 380/110/48/24 185 NS07-185-00-AC-220
25 NS07-025-11-AC-220 / 380/110/48/24 225 NS07-225-00-AC-220
32 NS07-032-11-AC-220 / 380/110/48/24 265 NS07-265-00-AC-220
40 NS07-040-11-AC-220 / 380/110/48/24 330 NS07-330-00-AC-220
50 NS07-050-11-AC-220 400 NS07-400-00-AC-220
65 NS07-065-11-AC-220 630 NS07-630-00-AC-220
80 NS07-080-11-AC-220
95 NS07-095-11-AC-220

توضیحات

کنتاکتور ۴۰ آمپر: کنترل دقیق و مطمئن بارهای صنعتی

کنتاکتور ۴۰ آمپر یک دستگاه الکتریکی است که برای کنترل و قطع و وصل مدارهای قدرت در سیستم‌های صنعتی طراحی شده است. این کنتاکتور به‌طور ویژه برای بارهای موتوری سه‌فاز و مدارهای مقاومتی در محدوده‌های مختلف جریان تا ۴۰ آمپر مناسب است. کنتاکتورهای ۴۰ آمپر معمولاً در تابلوهای برق صنعتی، پمپ‌ها، کمپرسورها و دستگاه‌های تهویه مورد استفاده قرار می‌گیرند.

 مشخصات فنی کنتاکتور ۴۰ آمپر

پارامتر مقدار
جریان نامی (Ie) ۴۰ آمپر
توان موتور قابل کنترل تا ۱۸ کیلووات در ولتاژ ۴۰۰ ولت
کلاس کاری AC-3 (موتورهای القایی سه‌فاز)
ولتاژ بوبین 24V AC، 48V AC، 110V AC، 220V AC و 380V AC
تعداد کنتاکت‌ها ۳ کنتاکت اصلی (NO) و ۱ کنتاکت کمکی (NC)
حداکثر ولتاژ عملیاتی ۶۰۰ ولت AC
درجه حفاظت IP20 (برای استفاده در محیط‌های خشک و تمیز)
عملکرد در دمای محیط از -۵ تا ۴۰ درجه سانتی‌گراد
استاندارد ساخت IEC 60947-4-1 و IEC 60947-5-1

 کاربردهای کنتاکتور ۴۰ آمپر

کنتاکتور ۴۰ آمپر می‌تواند در صنایع مختلف به‌ویژه در کاربردهای زیر به کار رود:

  • کنترل موتورهای الکتریکی: در مواردی مانند پمپ‌های صنعتی، کمپرسورها، دستگاه‌های تهویه، و هواسازها.
  • کنترل بارهای مقاومتی: مانند هیترها، المنت‌ها و تجهیزات گرمایشی.
  • سیستم‌های روشنایی صنعتی: برای استفاده در تابلوهای برق روشنایی.
  • سیستم‌های سرمایشی: در چیلرها و سیستم‌های تهویه مطبوع.
  • بانک‌های خازنی: برای بهبود ضریب قدرت و افزایش راندمان سیستم‌های برقی.

ویژگی‌های فنی کنتاکتور ۴۰ آمپر

  1. طراحی مستحکم و قابل اعتماد: کنتاکتور ۴۰ آمپر طراحی شده تا در برابر شرایط سخت محیطی مقاومت کند و بتواند بارهای سنگین را به‌طور مداوم کنترل نماید.
  2. کنتاکت‌های مقاوم: این کنتاکتور از کنتاکت‌های نقره‌ای با آلیاژ خاص ساخته شده که باعث کاهش فرسایش و افزایش طول عمر می‌شود.
  3. ویژگی قطع سریع: در صورت بروز خطا یا افزایش جریان به میزان خطرناک، این کنتاکتور توانایی قطع سریع مدار را دارد.
  4. پایداری در نوسانات ولتاژ: این کنتاکتور برای نوسانات ولتاژ طراحی شده و می‌تواند در شرایط صنعتی که ولتاژ تغییر می‌کند، به‌طور مستمر عمل کند.
  5. نصب آسان: نصب این کنتاکتور روی ریل DIN به‌راحتی انجام می‌شود و همچنین قابلیت نصب پیچ‌خور برای نصب در تابلوهای برق موجود است.

 نکات فنی هنگام انتخاب کنتاکتور ۴۰ آمپر

  • ظرفیت کنترل بار: مطمئن شوید که ظرفیت کنتاکتور با توان موتور یا بار الکتریکی شما همخوانی دارد. برای موتورهای سه‌فاز با توان کمتر از ۱۸ کیلووات، کنتاکتور ۴۰ آمپر انتخاب مناسبی است.
  • ولتاژ بوبین: توجه به ولتاژ بوبین (AC یا DC) که مطابق با ولتاژ مدار فرمان شما است بسیار مهم است.
  • محیط نصب: این کنتاکتور مناسب برای محیط‌های صنعتی با دماهای متغیر است. در صورتی که محیط شما دارای گرد و غبار یا رطوبت زیاد است، باید از مدل‌های با درجه حفاظتی بالاتر استفاده کنید.
  • قابلیت افزودن کنتاکت کمکی: بسته به نیاز خود، می‌توانید کنتاکت‌های کمکی NO یا NC به این کنتاکتور اضافه کنید.

 سؤالات متداول درباره کنتاکتور ۴۰ آمپر

۱. کنتاکتور ۴۰ آمپر برای چه نوع باری مناسب است؟
کنتاکتور ۴۰ آمپر برای موتورهای سه‌فاز با توان تا ۱۸ کیلووات و بارهای مقاومتی مانند هیترها، پمپ‌ها، و دستگاه‌های تهویه مناسب است.

۲. چگونه می‌توانم کنتاکتور ۴۰ آمپر را نصب کنم؟
کنتاکتور ۴۰ آمپر معمولاً به راحتی روی ریل DIN نصب می‌شود. همچنین می‌توان آن را با پیچ نیز نصب کرد. توجه داشته باشید که ولتاژ بوبین باید با مدار فرمان شما تطابق داشته باشد.

۳. آیا می‌توانم کنتاکتور ۴۰ آمپر را برای ولتاژهای مختلف انتخاب کنم؟
بله، کنتاکتور ۴۰ آمپر معمولاً در ولتاژهای بوبین مختلف مانند ۲۴V، ۴۸V، ۱۱۰V، ۲۲۰V AC/DC عرضه می‌شود. باید ولتاژ بوبین را متناسب با ولتاژ مدار فرمان خود انتخاب کنید.

۴. عمر مفید کنتاکتور ۴۰ آمپر چقدر است؟
عمر مفید کنتاکتور ۴۰ آمپر به شرایط کاری و محیطی بستگی دارد. در شرایط استاندارد صنعتی، این کنتاکتور معمولاً بیش از ۱۰ سال عمر مفید دارد.

۵. آیا کنتاکتور ۴۰ آمپر در شرایط دمایی خاص قابل استفاده است؟
بله، این کنتاکتور‌ها در دمای محیط بین -۵ تا ۴۰ درجه سانتی‌گراد به‌خوبی عمل می‌کنند. اگر نیاز به استفاده در دماهای بسیار پایین یا بالا دارید، باید مدل‌های خاصی را انتخاب کنید.
