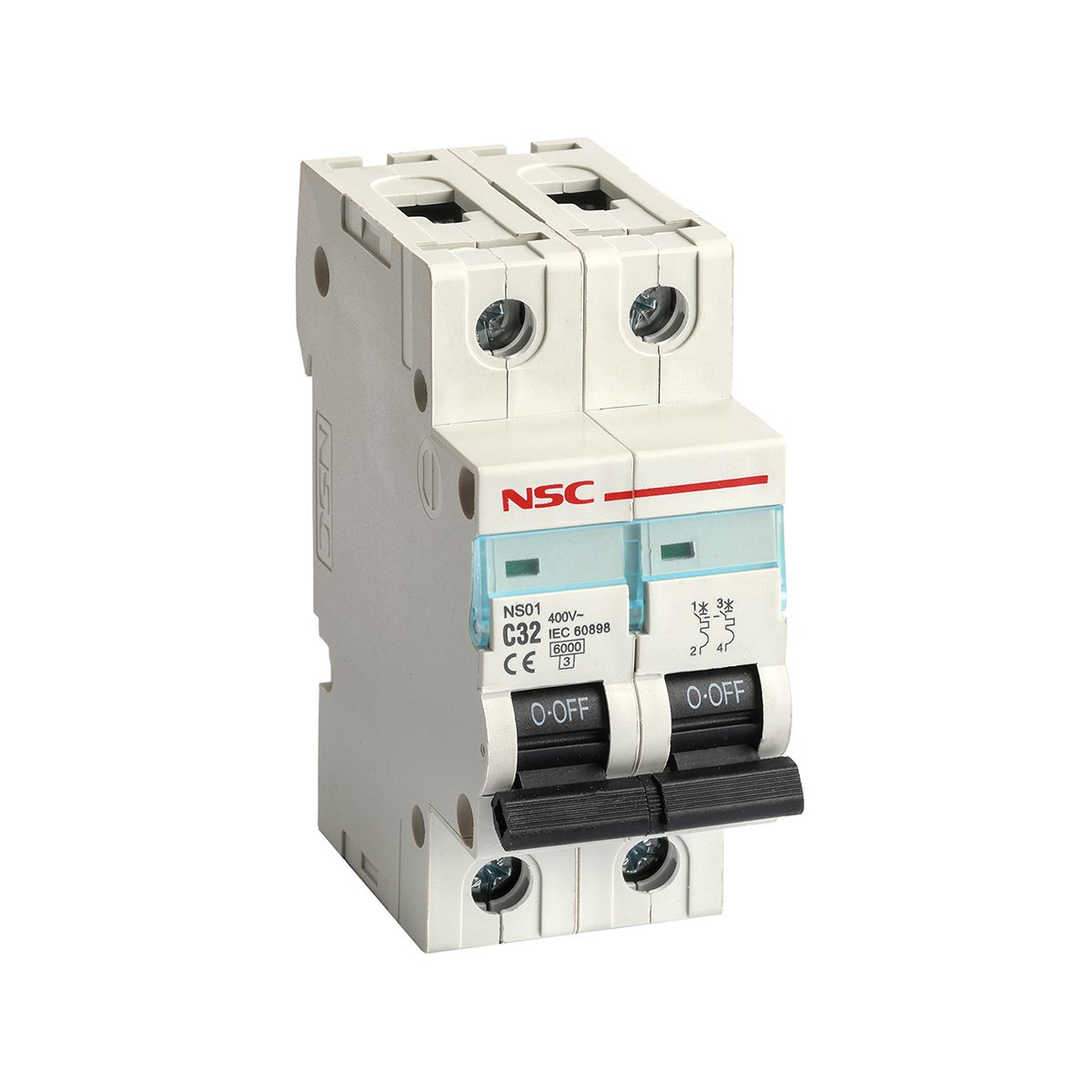

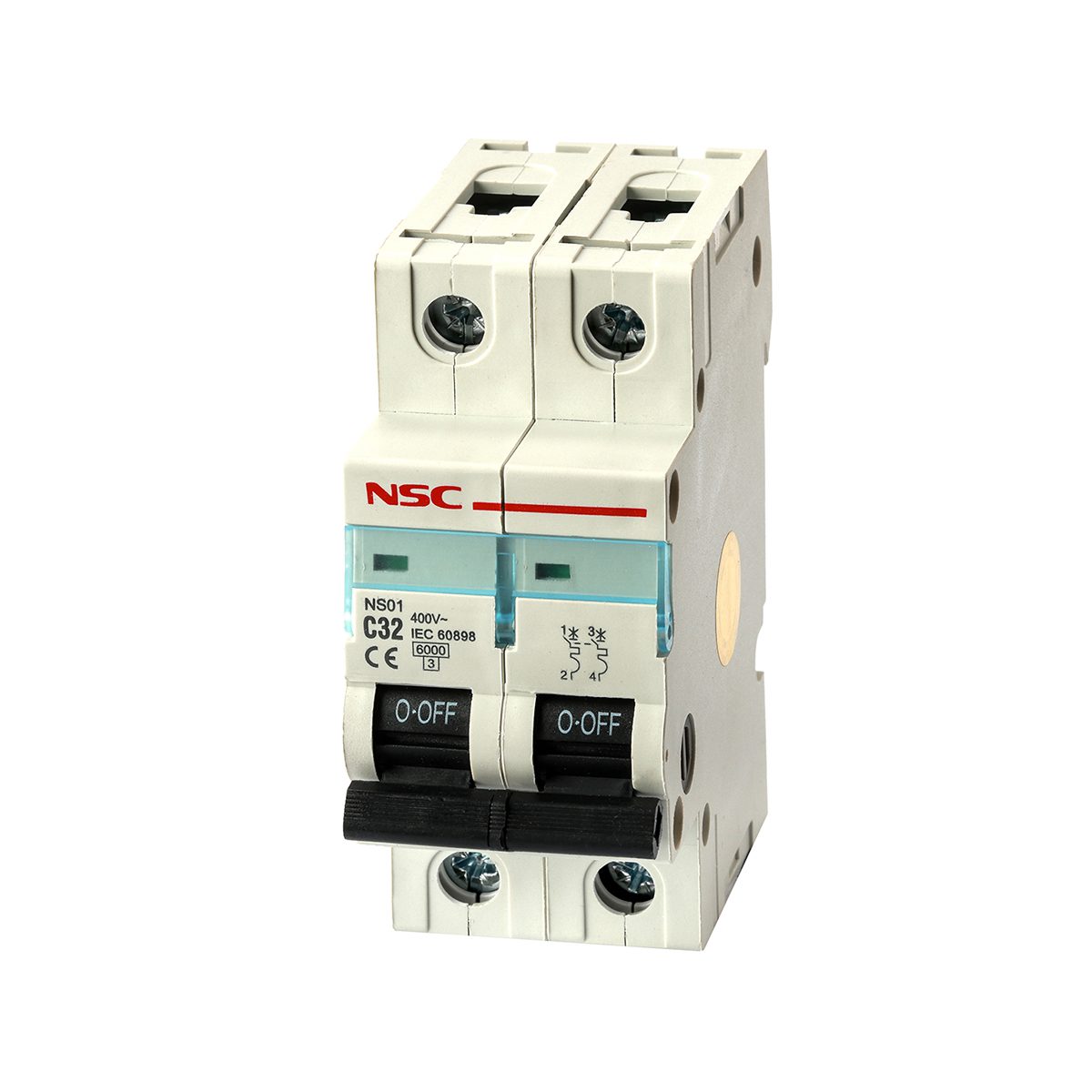

کلید مینیاتوری فاز و نول 32 آمپر مدل C32

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری فاز و نول 32 آمپر مدل C32 یک کلید مینیاتوری دو پل (1P+N) است که به‌طور هم‌زمان فاز و نول را کنترل کرده و از مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند. این مدل برای تابلوهای برق خانگی، تجاری و صنعتی طراحی شده و عملکردی قابل اطمینان را ارائه می‌دهد.

ویژگی‌های کلیدی فیوز مینیاتوری فاز و نول ۳۲ آمپر مدل C32

قطع هم‌زمان فاز و نول: این کلید مینیاتوری ۳۲ آمپر در شرایط خطرناک هر دو سیم فاز و نول را به‌صورت هم‌زمان قطع کرده و از بروز آسیب‌های ناشی از نوسانات الکتریکی جلوگیری می‌کند.
مناسب برای مدارهای نیمه‌سنگین: این فیوز مینیاتوری ۳۲ آمپر برای سیستم‌های توزیع برق، تابلوهای کنترل و تجهیزات صنعتی کاربرد دارد.
حساسیت بالا در برابر اتصال کوتاه: با عملکرد سریع در هنگام بروز اتصال کوتاه، این کلید مینیاتوری فاز و نول ۳۲ آمپر مانع از آسیب‌دیدگی تجهیزات الکتریکی می‌شود.
نصب آسان و استاندارد: این فیوز مینیاتوری ۳۲ آمپر به‌راحتی روی ریل استاندارد DIN 35mm نصب شده و در تابلوهای برق مختلف قابل استفاده است.

مشخصات فنی فیوز مینیاتوری فاز و نول 32 آمپر مدل C32

نوع محصول: فیوز مینیاتوری (MCB) فاز و نول ۳۲ آمپر
تعداد پل: دو پل (1P+N)
جریان نامی: ۳۲ آمپر (32A)
کلاس عملکرد: تیپ C – قطع در ۵ تا ۱۰ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ کیلوآمپر
نحوه نصب: بر روی ریل DIN استاندارد
استانداردها: IEC 60898-1 و IEC 60947-2

عملکرد فیوز مینیاتوری فاز و نول 32 آمپر

حفاظت از مدار در برابر اضافه‌بار: این فیوز مینیاتوری فاز و نول ۳۲ آمپر در صورت عبور جریان بیش‌ازحد، مدار را قطع کرده و از تجهیزات محافظت می‌کند.
واکنش سریع به اتصال کوتاه: در شرایطی که اتصال کوتاه رخ دهد، این کلید مینیاتوری ۳۲ آمپر مدار را در کوتاه‌ترین زمان قطع کرده و از بروز آسیب‌های جدی به سیستم برق جلوگیری می‌کند.
کاهش خطرات ناشی از نوسانات ولتاژ: به دلیل قطع هم‌زمان فاز و نول، این فیوز مینیاتوری فاز و نول مانع از بروز نشتی جریان و شوک الکتریکی می‌شود.

کاربردهای فیوز مینیاتوری دو پل فاز و نول ۳۲ آمپر

سیستم‌های توزیع برق در ساختمان‌های مسکونی و اداری
تابلوهای برق در کارگاه‌ها و مراکز صنعتی
محافظت از تجهیزات تهویه مطبوع و گرمایشی
سیستم‌های روشنایی و برق اضطراری

چرا فیوز مینیاتوری فاز و نول 32 آمپر مدل C32؟

فیوز مینیاتوری فاز و نول 32 آمپر گزینه‌ای ایده‌آل برای مدارهای نیمه‌سنگین و تابلوهای برق صنعتی است که نیاز به حفاظت دقیق و عملکرد ایمن دارند. این کلید مینیاتوری فاز و نول با قابلیت قطع هم‌زمان هر دو سیم فاز و نول، احتمال خطرات ناشی از نوسانات برق و اضافه‌بار را به حداقل رسانده و ایمنی را افزایش می‌دهد.
