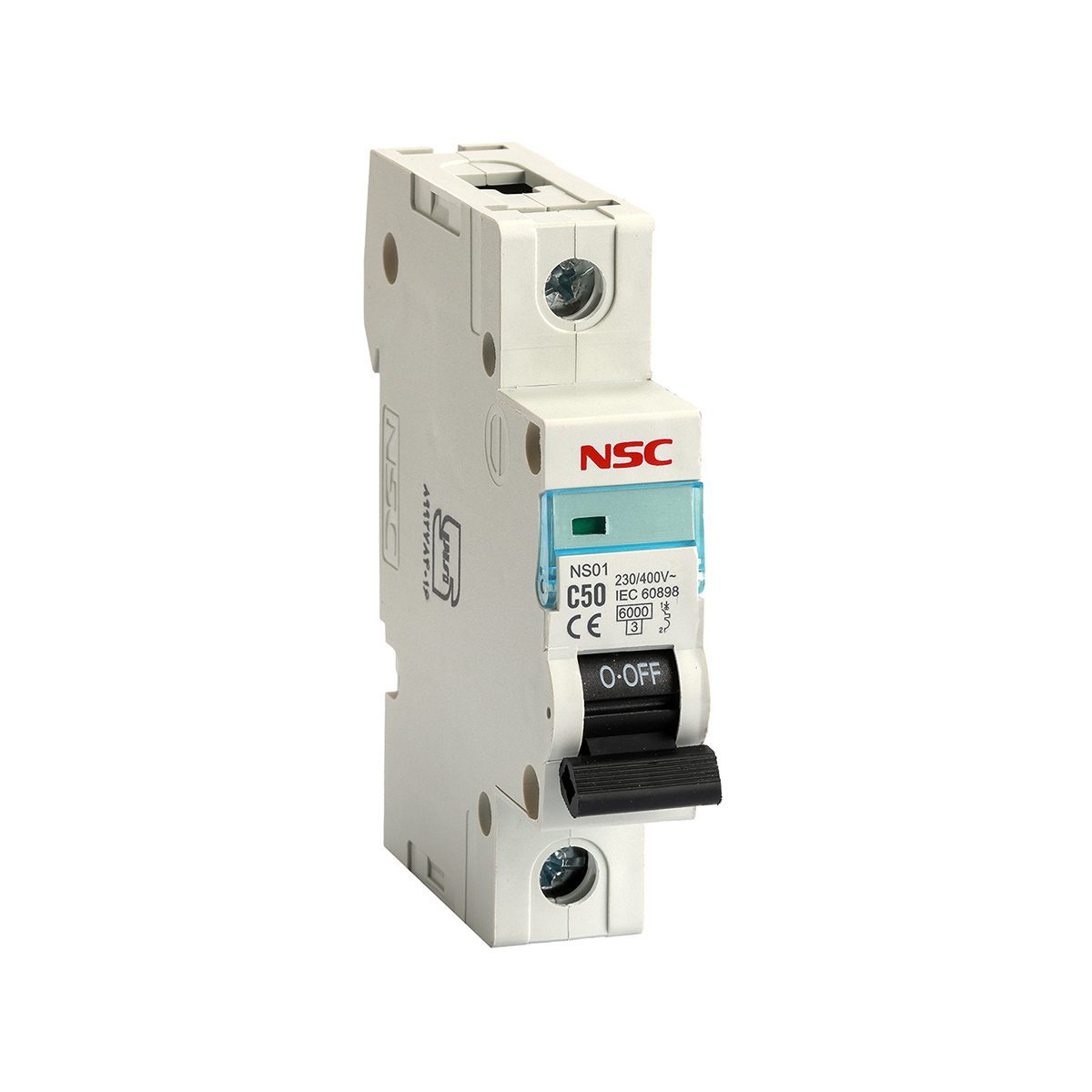

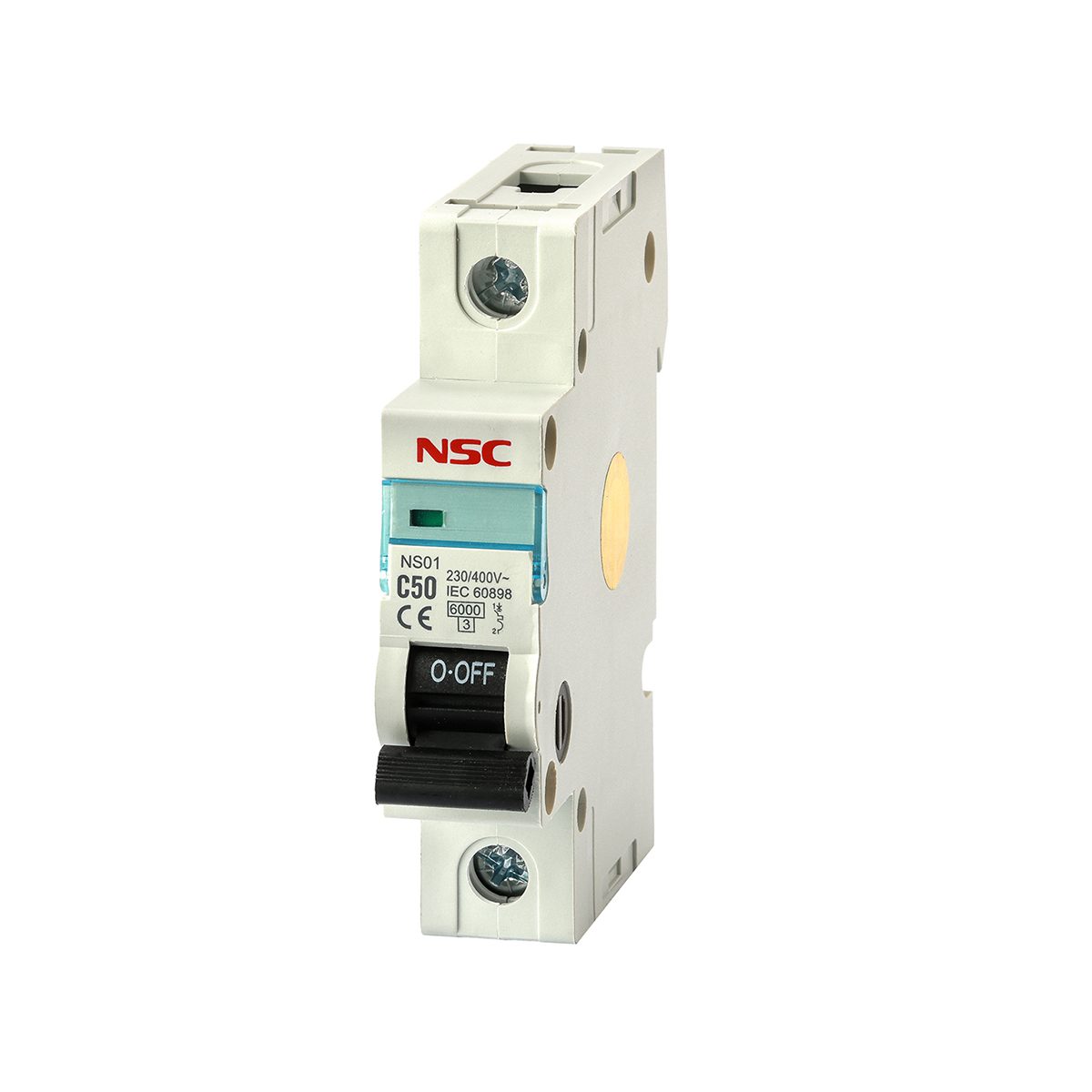

کلید مینیاتوری تک فاز 50 آمپر مدل C50

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 50 آمپر مدل C50 یک گزینه ایده‌آل برای مدارهای با بار سنگین و سیستم‌های برقی صنعتی است. این فیوز مینیاتوری ۵۰ آمپر به طور ویژه برای حفاظت از تجهیزات و مدارهای برقی با مصرف بالاش طراحی ده و با قابلیت‌های ایمنی پیشرفته، از اضافه‌بار و اتصال کوتاه جلوگیری می‌کند. این فیوز مینیاتوری به راحتی می‌تواند در محیط‌های صنعتی و تجاری با شرایط سخت به خوبی عمل کند.

ویژگی‌های برجسته فیوز مینیاتوری ۵۰ آمپر مدل C50

حفاظت کامل در برابر اضافه‌بار: فیوز مینیاتوری تک فاز 50 آمپر به طور اتوماتیک در صورت وقوع اضافه‌بار، جریان را قطع می‌کند تا از آسیب به مدارهای برقی جلوگیری نماید.
عملکرد سریع در اتصال کوتاه: در شرایطی که اتصال کوتاه در مدار اتفاق می‌افتد، این فیوز مینیاتوری به سرعت جریان را قطع کرده و از خسارت‌های جدی جلوگیری می‌کند.
مقاومت بالا در برابر شرایط محیطی: این فیوز مینیاتوری 50a دارای طراحی مقاوم در برابر حرارت، فشار، و ضربه است که آن را برای استفاده در محیط‌های صنعتی و تجاری دشوار مناسب می‌سازد.
نصب آسان و سریع: نصب این فیوز مینیاتوری 50a به راحتی بر روی ریل DIN انجام می‌شود و برای تابلوهای برق صنعتی و تجاری کاملاً مناسب است.

مشخصات فنی فیوز مینیاتوری تک فاز 50 آمپر

نوع محصول: فیوز مینیاتوری (MCB) تک‌فاز ۵۰ آمپر
جریان نامی: ۵۰ آمپر (50A)
نوع عملکرد: تیپ C – قطع در ۵ تا ۱۰ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر (بسته به برند)
نحوه نصب: نصب بر روی ریل DIN 35mm
انطباق با استانداردهای IEC 60898-1 و IEC 60947-2

عملکرد فیوز مینیاتوری تک فاز 50 آمپر

حفاظت از اضافه‌بار: فیوز مینیاتوری ۵۰ آمپر در صورت افزایش جریان بیش از حد، به طور خودکار عمل کرده و مدار را قطع می‌کند تا از آسیب به تجهیزات جلوگیری شود.
پاسخ سریع به اتصال کوتاه: این فیوز مینیاتوری در صورت بروز اتصال کوتاه به سرعت جریان را قطع می‌کند و از خرابی تجهیزات جلوگیری می‌نماید.
حفاظت از گرما: این فیوز مینیاتوری در صورت افزایش دما به طور خودکار مدار را قطع کرده و از آتش‌سوزی و آسیب‌های ناشی از گرما پیشگیری می‌کند.

کاربردهای فیوز مینیاتوری ۵۰ آمپر مدل C50

سیستم‌های برقی صنعتی با مصرف بالا
ماشین‌آلات و تجهیزات برقی سنگین
پریزها و مدارهای روشنایی با بار زیاد
سیستم‌های توزیع برق با بار سنگین
مدارهای کنترل و فرمان در تابلوهای برق صنعتی و تجاری

چرا فیوز مینیاتوری ۵۰ آمپر مدل C50 برای شما مناسب است؟

فیوز مینیاتوری تک فاز 50 آمپر با عملکرد دقیق و سریع، انتخابی ایده‌آل برای مدارهای برقی با مصرف بالا است. این فیوز مینیاتوری ۵۰ آمپر می‌تواند از مدارهای الکتریکی در برابر اضافه‌بار، اتصال کوتاه و خطرات گرمایی محافظت کرده و اطمینان حاصل کند که سیستم‌های شما در وضعیت ایمن قرار دارند.
