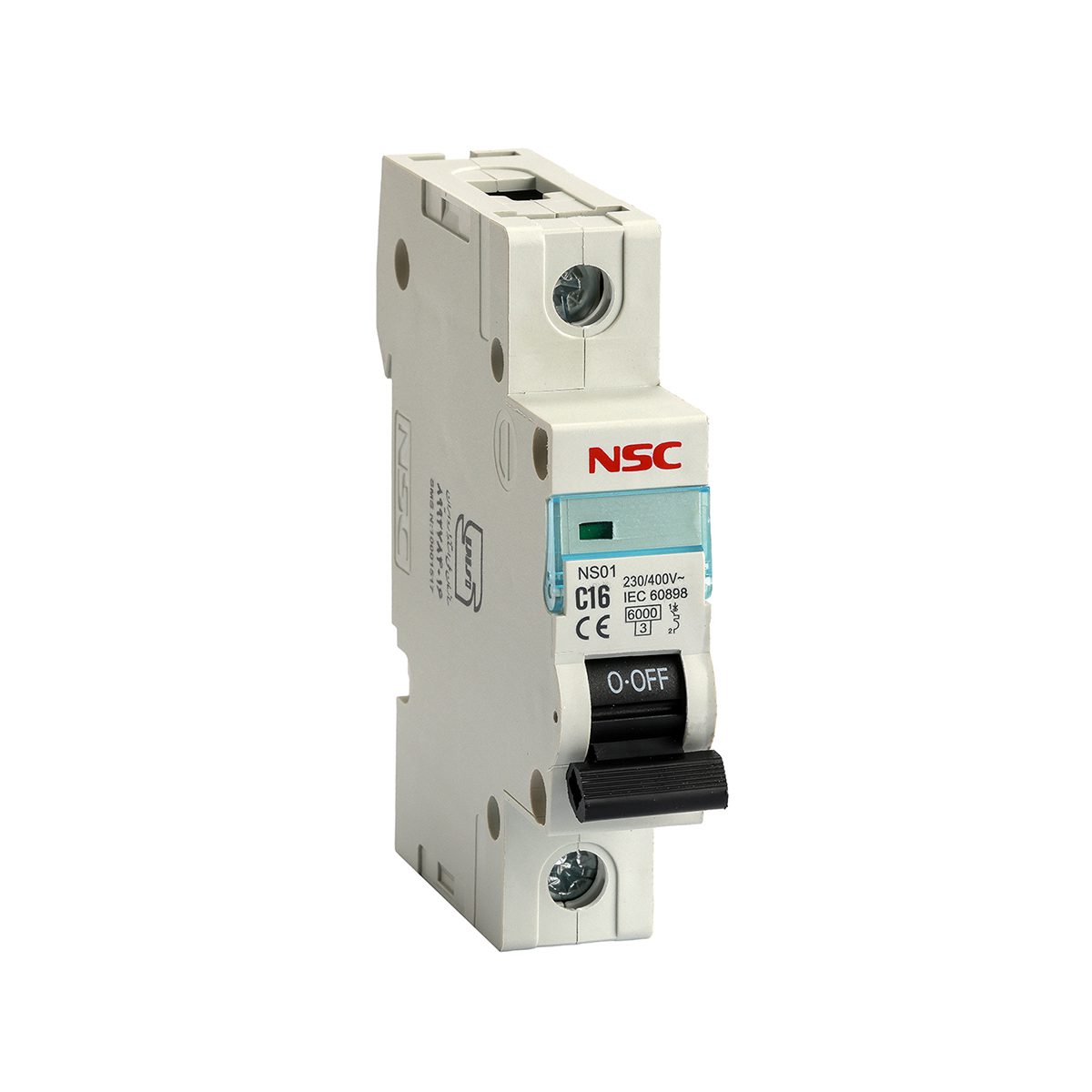

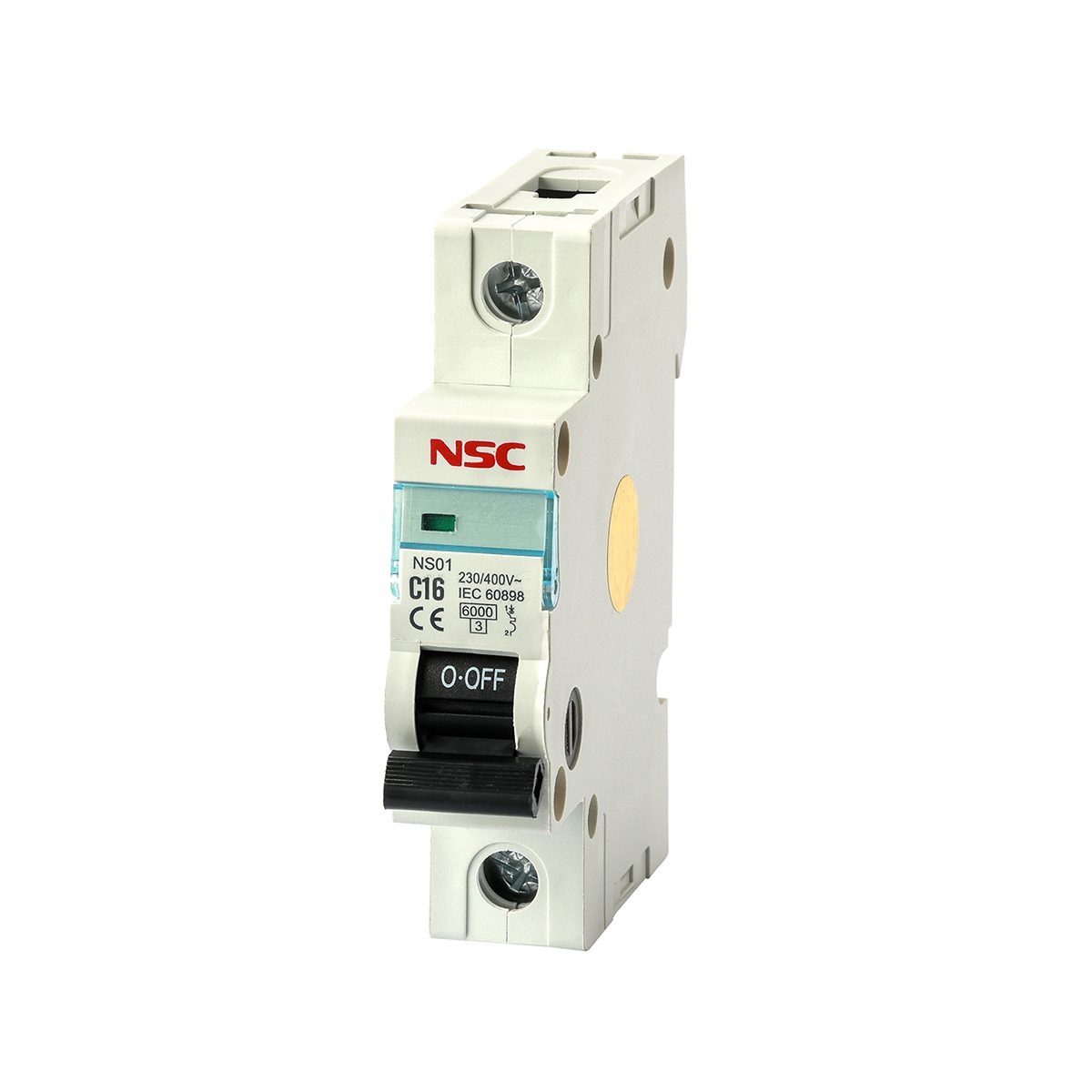

کلید مینیاتوری تک فاز 16 آمپر مدل C16

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 16 آمپر مدل C16 یک کلید مینیاتوری با عملکرد سریع است که برای محافظت از مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این فیوز مینیاتوری برای استفاده در مدارهای خانگی، اداری و تجاری که نیاز به ایمنی بالا دارند، مناسب است.

ویژگی‌های برجسته فیوز مینیاتوری 16 آمپر مدل C16

حفاظت از سیستم‌های برقی خانگی و تجاری: این کلید مینیاتوری از تجهیزات الکتریکی در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند و از ایجاد خطرات ناشی از جریان‌های اضافی جلوگیری می‌کند.
واکنش سریع به اتصال کوتاه: در مواقعی که اتصال کوتاه در مدار رخ می‌دهد، فیوز مینیاتوری 16a به سرعت جریان را قطع می‌کند تا آسیب به سیستم‌های برقی و تجهیزات الکترونیکی پیش نیاید.
طراحی ایمن و مقاوم: این کلید مینیاتوری با بدنه مقاوم در برابر حرارت و ضربه ساخته شده و برای استفاده در شرایط مختلف بسیار مناسب است.
قابلیت نصب آسان: فیوز مینیاتوری تک فاز 16 آمپر به راحتی روی ریل استاندارد DIN نصب می‌شود و تنظیمات آن به سادگی قابل انجام است.

مشخصات فنی فیوز مینیاتوری تک فاز 16 آمپر مدل C16

نوع محصول: کلید مینیاتوری (MCB) ۱۶ آمپر، تک‌فاز (1P)
جریان نامی: ۱۶ آمپر (16A)
نوع عملکرد: تیپ C – زمان قطع ۵ تا ۱۰ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت تا ۴۰۰ ولت AC
قدرت قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر بسته به برند
نحوه نصب: نصب روی ریل DIN 35mm
استانداردها: IEC 60898-1 / IEC 60947-2

عملکرد فیوز مینیاتوری ۱۶A در مدارهای الکتریکی

اضافه‌بار: در صورتی که جریان مصرفی بیش از حد مجاز باشد، فیوز مینیاتوری با فعال کردن بی‌متال، به سرعت جریان را قطع می‌کند تا از آسیب به تجهیزات جلوگیری شود.
اتصال کوتاه: این فیوز مینیاتوری در هنگام بروز اتصال کوتاه در کمتر از یک میلی‌ثانیه جریان را قطع می‌کند و از خطرات بیشتر جلوگیری می‌کند.
گرمای بیش از حد: اگر دمای مدار از حد مجاز بالاتر رود، این کلید مینیاتوری به طور خودکار مدار را قطع می‌کند تا از آتش‌سوزی جلوگیری شود.

کاربردهای فیوز مینیاتوری تک فاز 16 آمپر مدل C16

مدارهای برق خانگی و تجاری
سیستم‌های روشنایی و پریزهای برقی
تجهیزات برقی کم‌مصرف
سیستم‌های کنترلی و فرمان در تابلوهای برق
محافظت از دستگاه‌های الکترونیکی در برابر نوسانات برق

چرا باید کلید مینیاتوری ۱۶ آمپر مدل C16 را انتخاب کنید؟

فیوز مینیاتوری تک فاز 16 آمپر مدل C16 یک انتخاب عالی برای محافظت از مدارهای الکتریکی خانگی و تجاری است. با عملکرد ایمن، سرعت قطع بالا و طراحی مقاوم، این کلید مینیاتوری برای جلوگیری از خرابی تجهیزات برقی در برابر اضافه‌بار و اتصال کوتاه بهترین گزینه است.
