کلید مینیاتوری فاز و نول 10 آمپر تیپ C

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

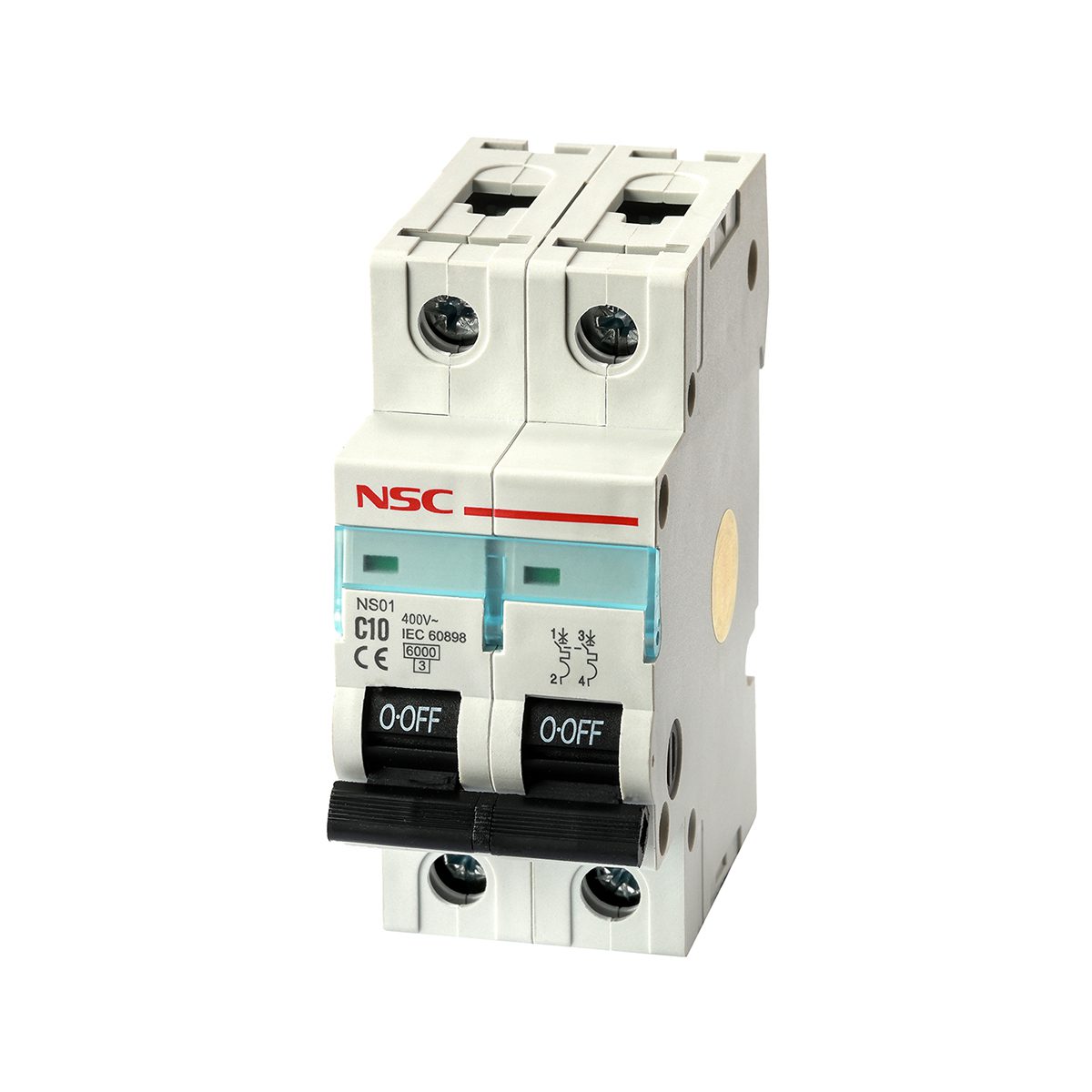

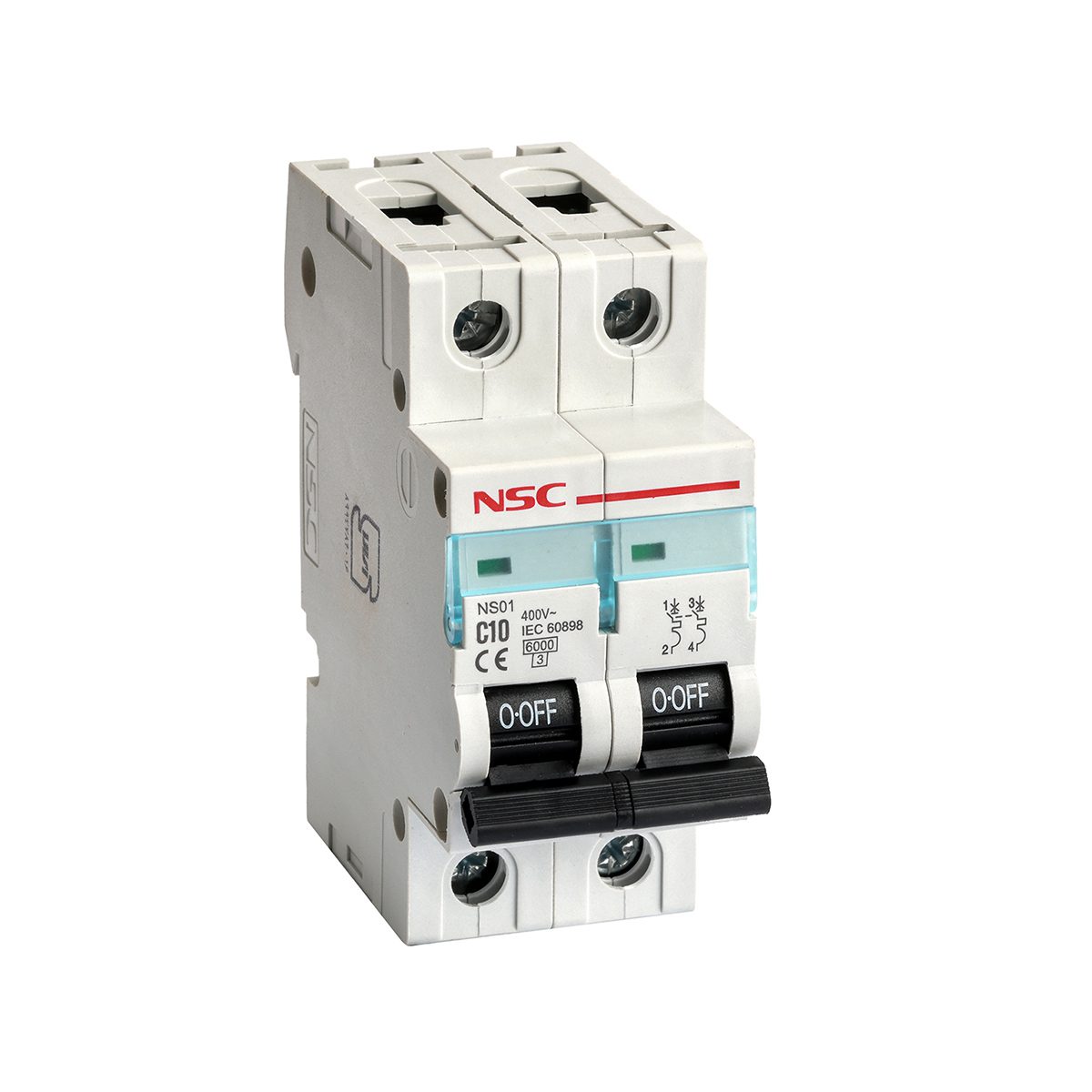

فیوز مینیاتوری فاز و نول 10 آمپر مدل C10 یکی از تجهیزات حفاظتی کلیدی در سیستم‌های توزیع برق است که برای جلوگیری از آسیب‌های ناشی از اضافه‌بار و اتصال کوتاه طراحی شده است. این مدل از نوع دو پل (1P+N) بوده که به‌طور هم‌زمان جریان فاز و نول را کنترل می‌کند و ایمنی بیشتری نسبت به فیوزهای تک‌پل فراهم می‌نماید. کلید مینیاتوری فاز و نول ۱۰ آمپر گزینه‌ای مناسب برای محافظت از مدارهای روشنایی، تجهیزات کم‌مصرف و سیستم‌های کنترل صنعتی است.

ویژگی‌های کلیدی فیوز مینیاتوری فاز و نول 10 آمپر مدل C10

محافظت هم‌زمان از فاز و نول: این کلید مینیاتوری ۱۰ آمپر با طراحی دوپل، هنگام بروز هرگونه اضافه‌بار یا اتصال کوتاه، هر دو مسیر فاز و نول را قطع می‌کند و از آسیب به تجهیزات جلوگیری می‌نماید.
واکنش سریع در برابر نوسانات برق: فیوز مینیاتوری فاز و نول 10 آمپر دارای مکانیزم قطع سریع مدار در هنگام رخداد اتصال کوتاه بوده و مانع از افزایش جریان و خطرات ناشی از آن می‌شود.
مناسب برای مدارهای روشنایی و کنترل: کلید مینیاتوری ۱۰ آمپر به دلیل ظرفیت مناسب جریان و کلاس عملکرد C، در سیستم‌های روشنایی، تجهیزات کنترل صنعتی و مدارهای با جریان پایین کاربرد دارد.
نصب آسان روی ریل استاندارد: این فیوز مینیاتوری فاز و نول به‌سادگی روی ریل استاندارد DIN 35mm نصب شده و امکان تعویض و نگهداری سریع و آسان را فراهم می‌کند.
ساختار مقاوم و دوام بالا: استفاده از قطعات باکیفیت و فناوری‌های پیشرفته در طراحی این کلید مینیاتوری فاز و نول ۱۰ آمپر، باعث افزایش طول عمر و اطمینان از عملکرد پایدار آن شده است.

مشخصات فنی فیوز مینیاتوری فاز و نول 10 آمپر مدل C10

نوع محصول: فیوز مینیاتوری (MCB) فاز و نول
تعداد پل: دو پل (1P+N)
جریان نامی: ۱۰ آمپر (10A)
کلاس عملکرد: تیپ C – قطع در ۵ تا ۱۰ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر
استانداردها: IEC 60898-1 و IEC 60947-2
نحوه نصب: بر روی ریل استاندارد DIN 35mm

برای مشاهده سایر مدل‌های کلید مینیاتوری فاز و نول با کاربردها و ظرفیت‌های مختلف،
دسته‌بندی کلید مینیاتوری دوپل (فاز و نول) و
کلیدهای مینیاتوری تک‌فاز را بررسی کنید.

عملکرد فیوز مینیاتوری فاز و نول 10 آمپر مدل C10

محافظت از مدار در برابر اضافه‌بار: در صورت عبور جریان بیش از حد مجاز، این کلید مینیاتوری فاز و نول ۱۰ آمپر به‌طور خودکار مدار را قطع کرده و از آسیب به سیم‌کشی و تجهیزات جلوگیری می‌کند.
تشخیص سریع اتصال کوتاه: این فیوز مینیاتوری ۱۰ آمپر دارای مکانیزم حفاظتی پیشرفته‌ای است که در صورت اتصال کوتاه، مدار را بلافاصله قطع کرده و از افزایش دما و ایجاد حریق جلوگیری می‌کند.
کاهش خطرات برق‌گرفتگی: با توجه به قابلیت قطع هم‌زمان فاز و نول، این مدل مانع از بروز نشتی جریان شده و ایمنی افراد و تجهیزات را تضمین می‌کند.

کاربردهای فیوز مینیاتوری فاز و نول 10 آمپر مدل C10

حفاظت از مدارهای روشنایی در ساختمان‌های مسکونی و تجاری
محافظت از تجهیزات الکترونیکی کم‌مصرف مانند کنترل‌کننده‌ها و سنسورها
سیستم‌های کنترل صنعتی و تجهیزات آزمایشگاهی
مدارهای اضطراری و سیستم‌های هشداردهنده

چرا فیوز مینیاتوری فاز و نول ۱۰ آمپر مدل C10؟

این کلید مینیاتوری ۱۰ آمپر با طراحی ایمن، عملکرد سریع و نصب آسان، انتخابی ایده‌آل برای محافظت از مدارهای کم‌مصرف و تجهیزات حساس محسوب می‌شود. با استفاده از این فیوز مینیاتوری فاز و نول، می‌توان ایمنی تجهیزات برقی را تضمین کرد و از مشکلات ناشی از نوسانات برق و اتصال کوتاه جلوگیری نمود.
