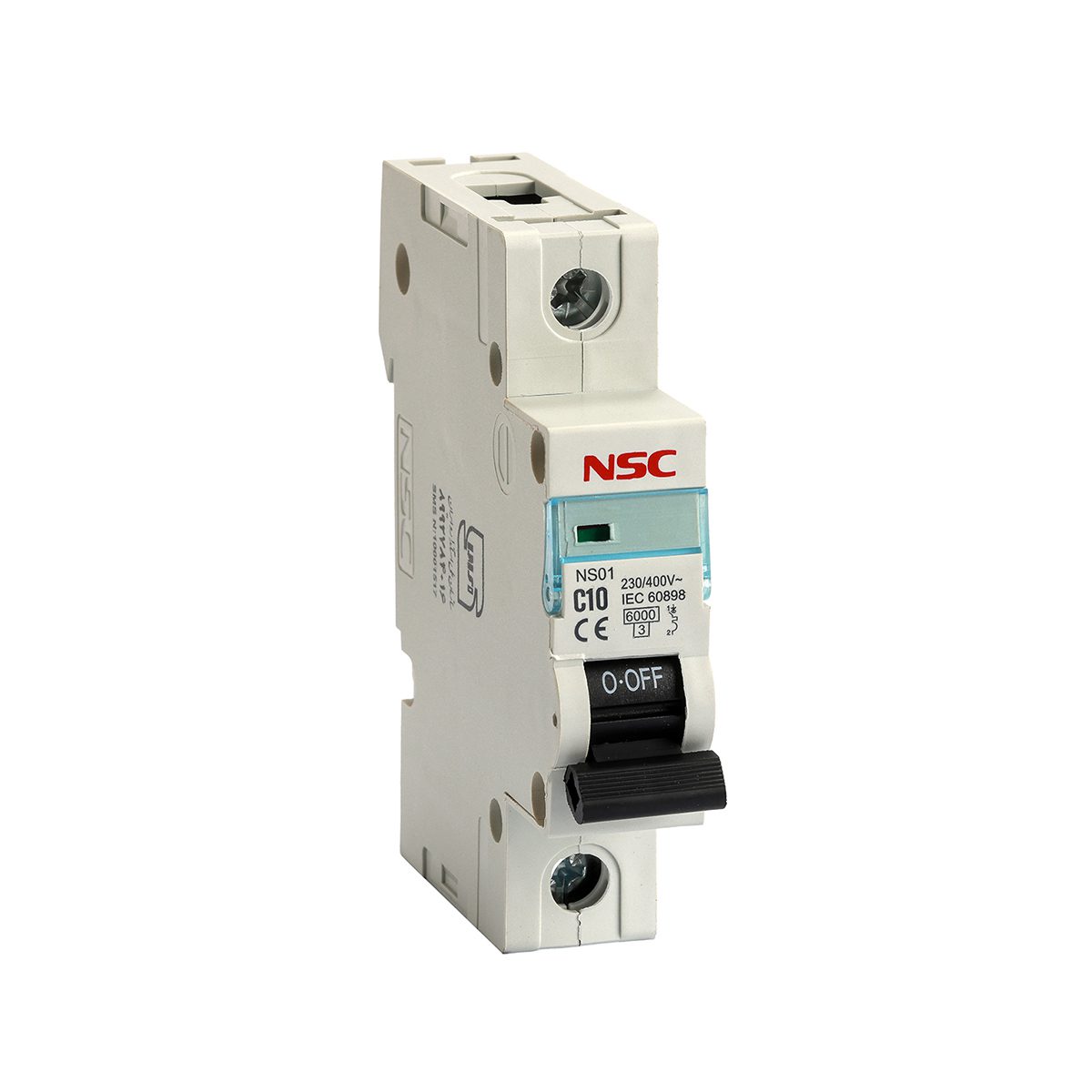

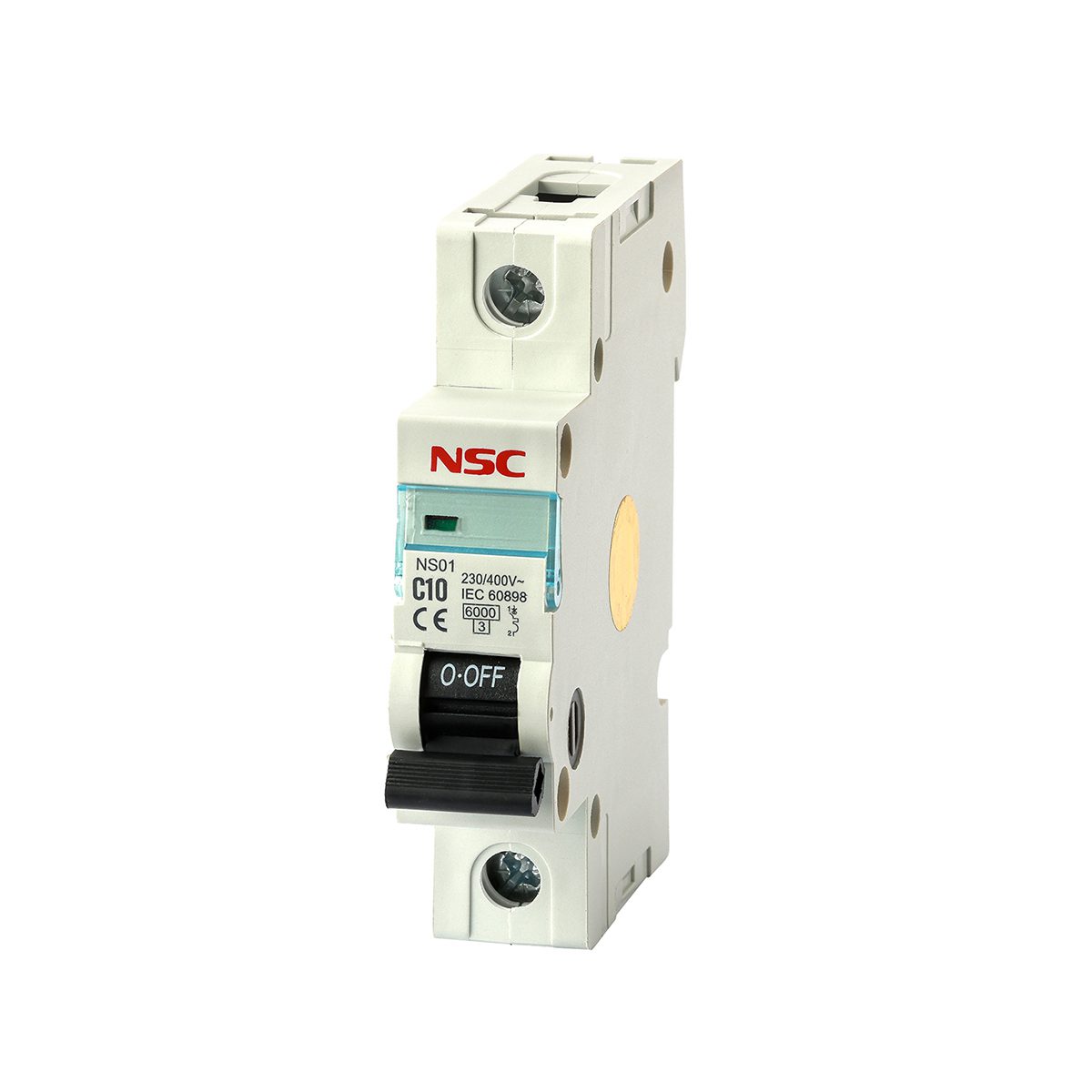

کلید مینیاتوری تک فاز 10 آمپر مدل C10

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 10 آمپر مدل C10 یک کلید حفاظتی با عملکرد سریع است که از مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند. این کلید مینیاتوری 10a در مدارهای روشنایی، پریزهای برق و تجهیزات صنعتی سبک کاربرد دارد و عملکردی مطمئن و ایمن را ارائه می‌دهد.

مشخصات فنی فیوز مینیاتوری تک فاز 10 آمپر مدل C10

نوع محصول: کلید مینیاتوری (MCB) ۱۰ آمپر، تک‌فاز (1P)
جریان نامی : ۱۰ آمپر (10A) مناسب برای مصارف خانگی و صنعتی سبک
نوع عملکرد کلید مینیاتوری : تیپ C – زمان قطع بین ۵ تا ۱۰ برابر جریان نامی
ولتاژ کاری کلید مینیاتوری 10 آمپر : ۲۳۰ ولت تا ۴۰۰ ولت AC
قدرت قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر
نحوه نصب کلید مینیاتوری 10 آمپر: روی ریل استاندارد DIN 35mm در تابلو برق
استانداردها: IEC 60898-1 / IEC 60947-2

ویژگی‌های کلید مینیاتوری ۱۰ آمپر مدل C10

محافظت از مدار در برابر اضافه‌بار و اتصال کوتاه
قطع سریع جریان در مواقع اضطراری برای جلوگیری از آسیب تجهیزات
کلید مینیاتوری 10a قابلیت استفاده مجدد بدون نیاز به تعویض
بدنه مقاوم در برابر حرارت و ضربه برای افزایش ایمنی
نصب آسان روی ریل استاندارد تابلوهای برق
عملکرد مناسب برای مدارهای دارای جریان هجومی اولیه
طول عمر بالا با قابلیت بیش از ۵۰۰۰ تا ۲۰۰۰۰ بار قطع و وصل

عملکرد فیوز مینیاتوری ۱۰A در مدارهای الکتریکی

اضافه‌بار: در صورت عبور جریان بیش از حد، بی‌متال داخلی فعال شده و مدار را قطع می‌کند.
اتصال کوتاه فیوز مینیاتوری 10: در صورت ایجاد اتصال مستقیم بین فاز و نول، کلید در چند میلی‌ثانیه مدار را قطع می‌کند.
افزایش دما در کلید مینیاتوری 10 آمپر: در صورت افزایش بیش از حد دما، مکانیزم داخلی کلید برای جلوگیری از آتش‌سوزی مدار را قطع می‌کند.

کاربردهای کلید مینیاتوری تک فاز 10 آمپر مدل C10

مدارهای روشنایی خانگی و صنعتی
پریزهای برق و تجهیزات الکترونیکی کم‌مصرف
مدارهای کنترلی و فرمان در تابلوهای برق
سیستم‌های توزیع برق در ساختمان‌ها
تجهیزات صنعتی سبک و موتورهای کوچک

راهنمای نصب کلید مینیاتوری ۱۰ آمپر

قطع برق تابلو قبل از نصب
قرار دادن کلید روی ریل استاندارد ۳۵ میلی‌متری
اتصال سیم ورودی و خروجی به ترمینال‌های مربوط
محکم کردن پیچ‌های ترمینال برای جلوگیری از اتصالات سست
تست عملکرد کلید پس از نصب برای اطمینان از کارایی

چرا کلید مینیاتوری ۱۰A مدل C10 انتخابی ایده‌آل است؟

کلید مینیاتوری تک فاز ۱۰ آمپر مدل C10 با عملکرد ایمن، قطع سریع، نصب آسان و طول عمر بالا، یک انتخاب عالی برای محافظت از مدارهای الکتریکی خانگی و صنعتی است. این کلید مطابق با استانداردهای بین‌المللی ساخته شده و ایمنی تجهیزات برقی را تضمین می‌کند.

اگر به دنبال خرید فیوز مینیاتوری تک فاز 10 آمپر هستید، همین حالا اقدام کنید و از ایمنی مدارهای خود مطمئن شوید!
