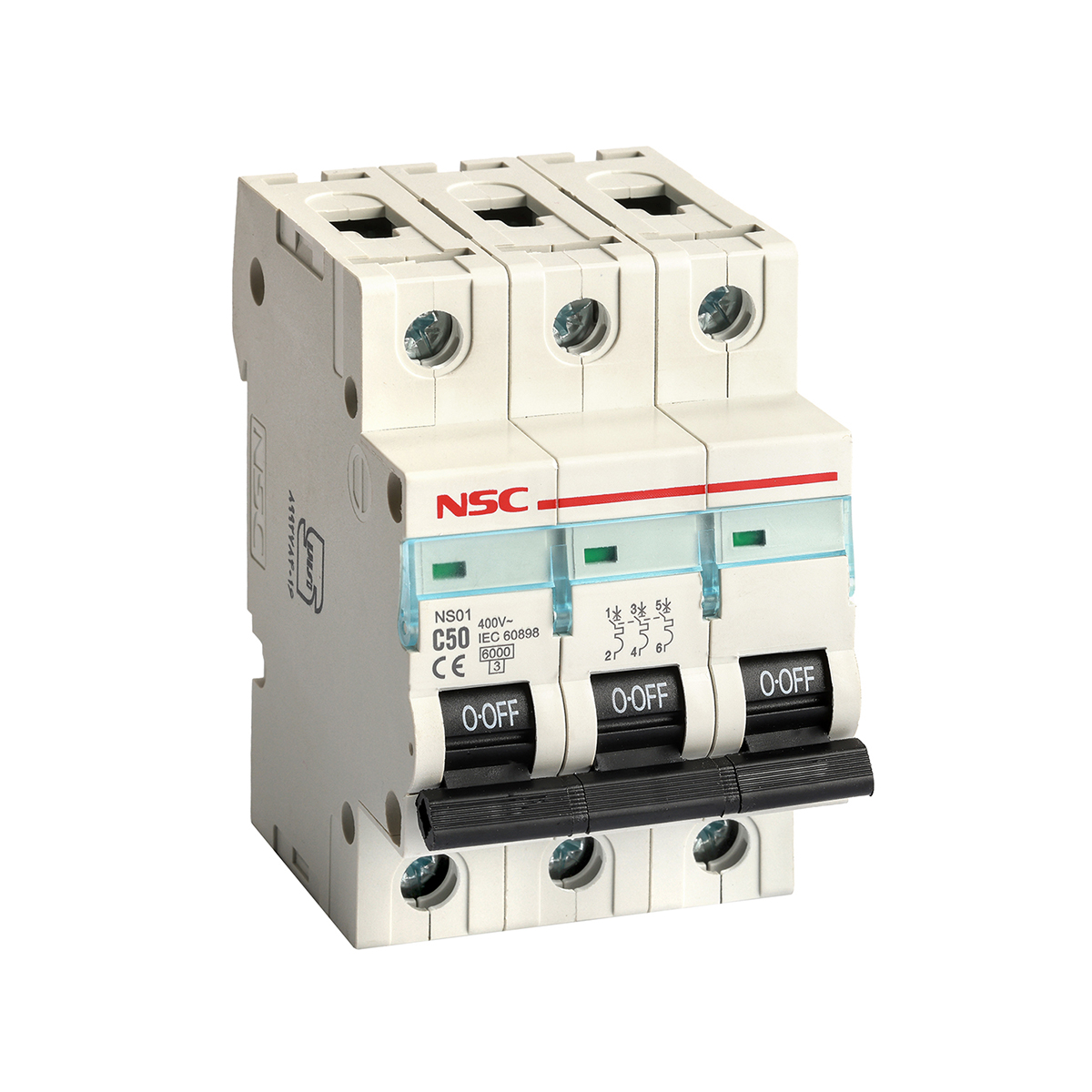

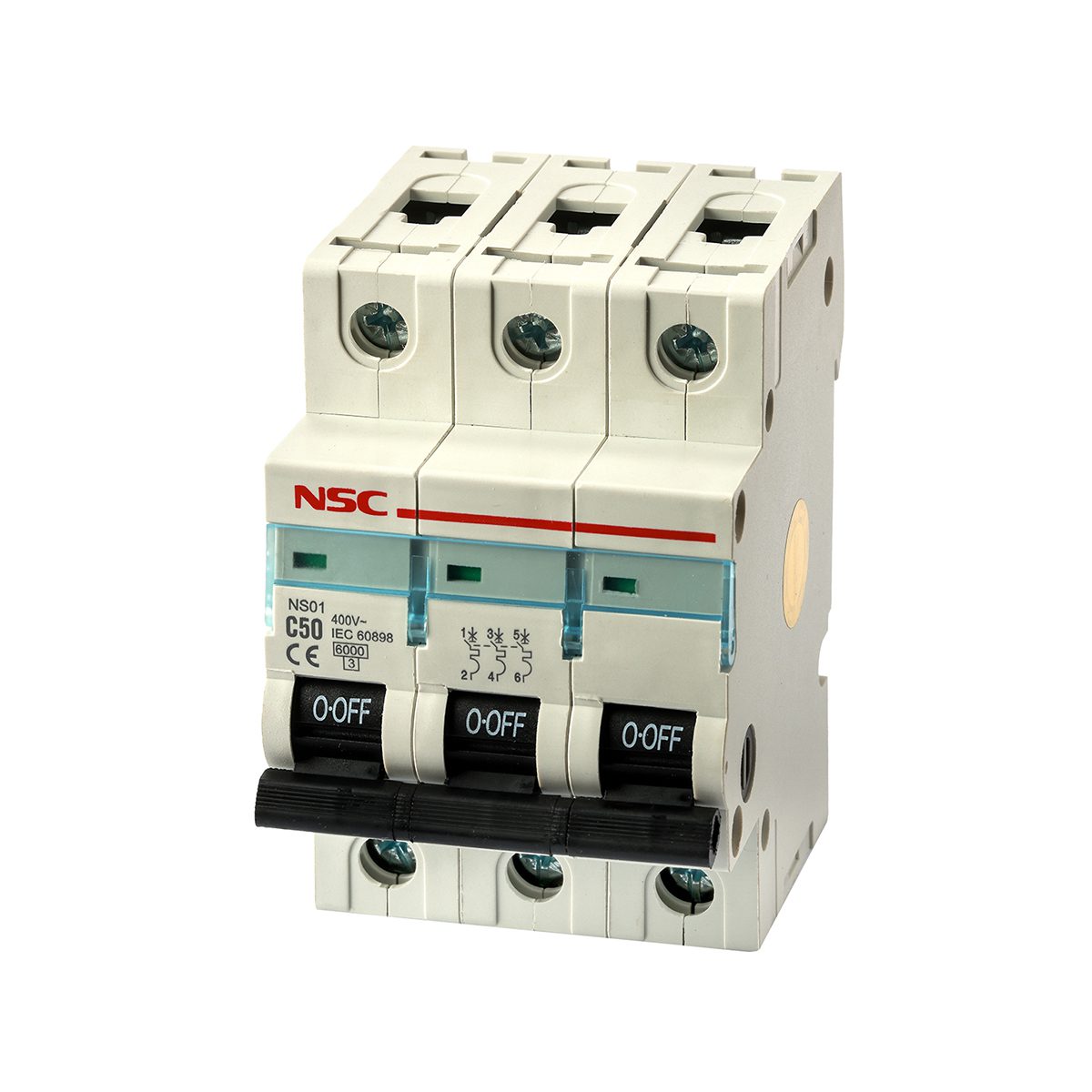

کلید مینیاتوری سه فاز 50 آمپر مدل C50

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری سه فاز 50 آمپر | کلید مینیاتوری 50A

فیوز مینیاتوری سه فاز 50 آمپر یکی از تجهیزات ضروری برای حفاظت از مدارهای الکتریکی در برابر اضافه جریان و اتصال کوتاه است. این کلید مینیاتوری 50A با طراحی استاندارد و عملکرد مطمئن، در صنایع، ساختمان‌ها و تابلوهای برق استفاده می‌شود.

ویژگی‌های کلیدی فیوز مینیاتوری سه فاز 50 آمپر:

ظرفیت جریان نامی 50 آمپر – مناسب برای بارهای الکتریکی متوسط و سنگین
تیپ C – ایده‌آل برای تجهیزات صنعتی و روشنایی با جریان راه‌اندازی متوسط
مکانیزم قطع سریع – محافظت از مدار در برابر اضافه جریان و اتصال کوتاه
نصب آسان روی ریل DIN – مناسب برای تابلوهای برق استاندارد
ساختار مقاوم – بدنه‌ای مقاوم در برابر حرارت و شرایط محیطی مختلف

کاربردهای کلید مینیاتوری 50 آمپر:

تابلوهای توزیع برق صنعتی و تجاری
حفاظت از موتورهای الکتریکی و تجهیزات صنعتی
استفاده در سیستم‌های روشنایی و مدارهای عمومی
ایمنی در سیستم‌های برق سه فاز

چرا فیوز مینیاتوری سه فاز 50 آمپر؟

این کلید مینیاتوری 50A با قابلیت قطع سریع و ایمنی بالا، یکی از بهترین گزینه‌ها برای حفاظت از مدارهای الکتریکی محسوب می‌شود. فیوز مینیاتوری 50 آمپر علاوه بر عملکرد مطمئن، نصب ساده‌ای دارد و باعث افزایش طول عمر تجهیزات برقی می‌شود.

اگر به دنبال یک فیوز مینیاتوری سه فاز 50 آمپر با کیفیت و استاندارد هستید، این مدل انتخابی ایده‌آل برای تابلوهای برق شما خواهد بود.
