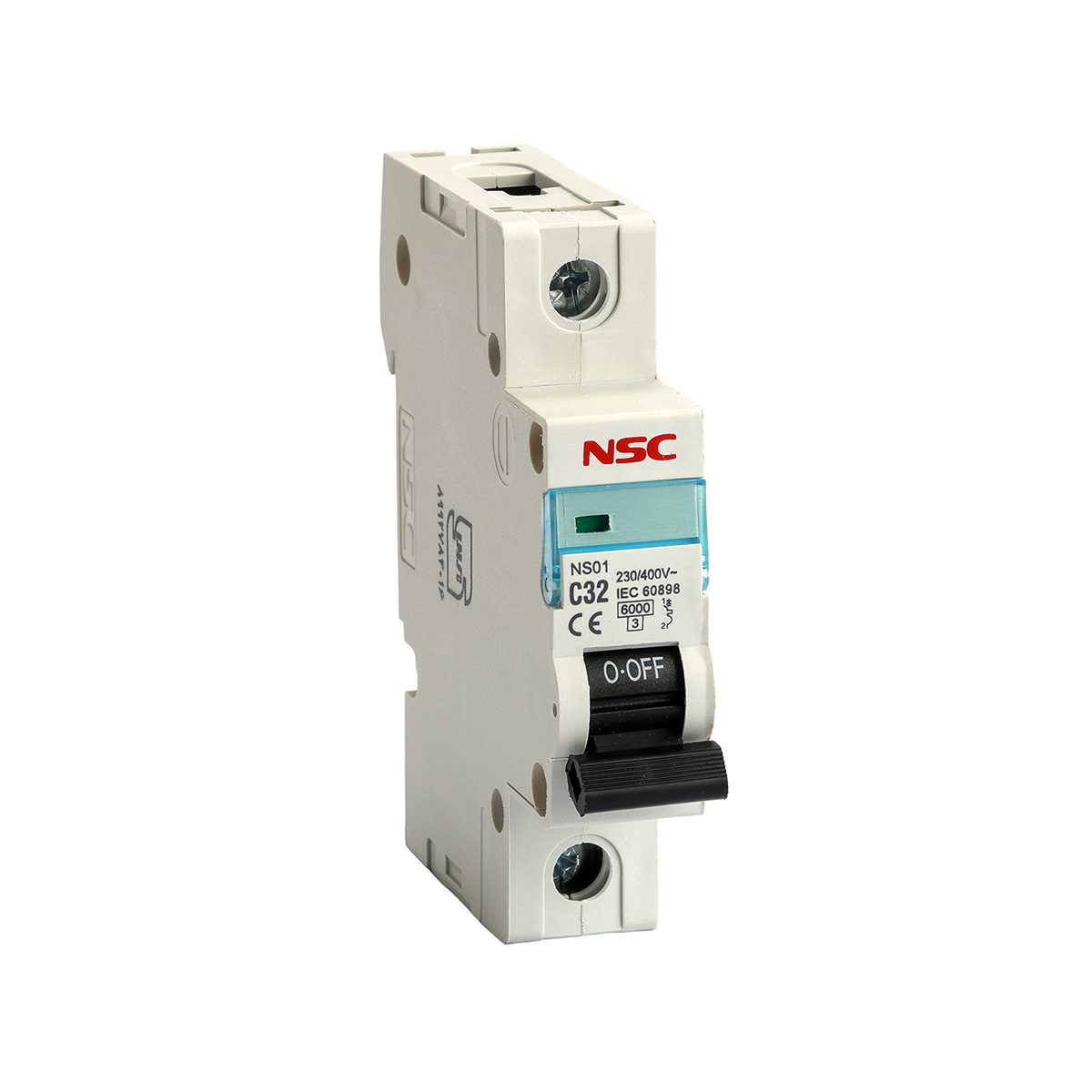

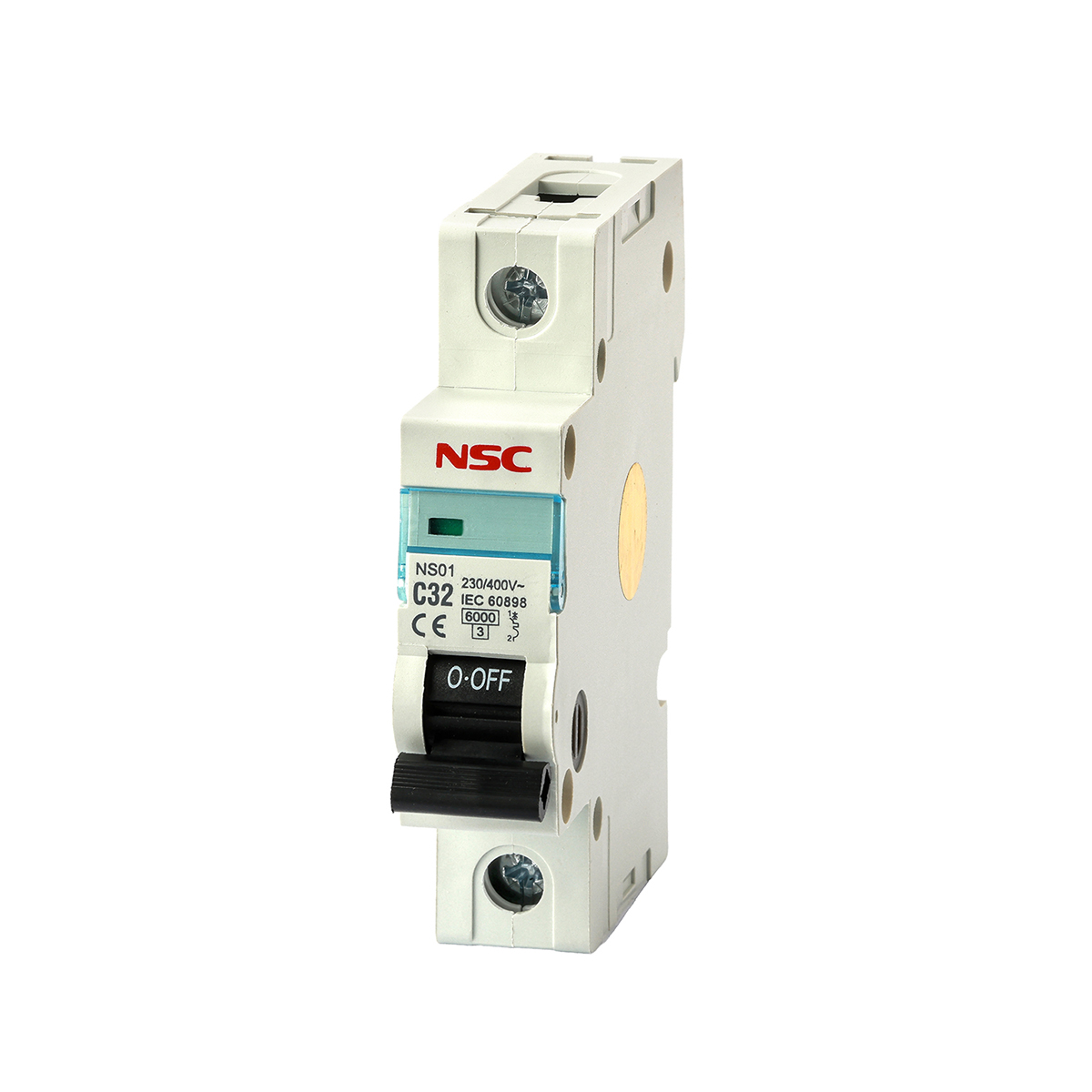

کلید مینیاتوری تک فاز 32 آمپر مدل C32

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک‌فاز ۳۲ آمپر مدل C32 – ایمنی پیشرفته برای مدارهای با جریان بالا

فیوز مینیاتوری تک فاز ۳۲ آمپر مدل C32 یک انتخاب عالی برای محافظت از مدارهای الکتریکی با بار سنگین است. این کلید مینیاتوری مخصوص مدارهایی است که نیاز به محافظت در برابر اضافه‌بار و اتصال کوتاه دارند و برای استفاده در سیستم‌های صنعتی، موتورهای بزرگ، و تجهیزات الکتریکی با جریان‌های بالا طراحی شده است.

ویژگی‌های بارز فیوز مینیاتوری تک فاز ۳۲ آمپر مدل C32

حفاظت از تجهیزات در برابر اضافه‌بار: این کلید مینیاتوری با قطع خودکار جریان در مواقع اضافه‌بار، از آسیب به دستگاه‌ها و مدار جلوگیری می‌کند.
عملکرد سریع در شرایط اتصال کوتاه: فیوز مینیاتوری ۳۲ آمپر قادر است در برابر اتصال کوتاه به سرعت واکنش نشان دهد و جریان برق را قطع کند تا ایمنی سیستم تضمین شود.
مناسب برای بارهای سنگین: با داشتن جریان نامی ۳۲ آمپر، این فیوز مینیاتوری برای مدارهای قدرت بالا مانند موتورهای بزرگ، دستگاه‌های صنعتی و سیستم‌های توزیع برق استفاده می‌شود.
طراحی مقاوم: این کلید مینیاتوری با بدنه مقاوم در برابر حرارت و ضربه ساخته شده است تا در شرایط کاری سخت، عملکرد خود را حفظ کند.
سازگاری با نصب روی ریل DIN: نصب این کلید مینیاتوری بسیار آسان است و به راحتی روی ریل استاندارد DIN نصب می‌شود.

مشخصات فنی فیوز مینیاتوری تک فاز ۳۲ آمپر مدل C32

نوع محصول: کلید مینیاتوری (MCB) ۳۲ آمپر، تک‌فاز (1P)
جریان نامی: ۳۲ آمپر (32A)
نوع عملکرد: تیپ C – زمان قطع ۵ تا ۱۰ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت تا ۴۰۰ ولت AC
قدرت قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر بسته به برند
نحوه نصب: نصب روی ریل DIN 35mm
استانداردها: IEC 60898-1 / IEC 60947-2

عملکرد و محافظت فیوز مینیاتوری ۳۲A در سیستم‌های الکتریکی

اضافه‌بار: در صورت افزایش جریان بیش از حد، بی‌متال موجود در داخل کلید داغ شده و با قطع کردن جریان، از آسیب به مدار جلوگیری می‌کند.
اتصال کوتاه: در صورت بروز اتصال کوتاه، فیوز مینیاتوری ۳۲ آمپر با عملکرد سریع، جریان را در کمتر از یک میلی‌ثانیه قطع می‌کند تا خطرات احتمالی برطرف شوند.
گرمای زیاد: دمای غیرعادی در مدار می‌تواند باعث فعال شدن ترمینال حرارتی شود که به طور خودکار کلید را قطع می‌کند و از بروز آتش‌سوزی جلوگیری می‌کند.

کاربردهای کلید مینیاتوری تک فاز ۳۲ آمپر مدل C32

مدارهای توزیع برق در ساختمان‌ها و صنایع سنگین
موتورهای صنعتی و دستگاه‌های برقی با مصرف بالا
تجهیزات الکترونیکی با بار زیاد و سیستم‌های حفاظتی
سیستم‌های روشنایی و مدارهای قدرت در پروژه‌های بزرگ
تجهیزات کنترل و اتوماسیون صنعتی

چرا باید کلید مینیاتوری ۳۲ آمپر مدل C32 را انتخاب کنیم؟

کلید مینیاتوری تک فاز ۳۲ آمپر مدل C32 یکی از گزینه‌های ایده‌آل برای محافظت از مدارهای الکتریکی با بار سنگین و تجهیزات صنعتی است. این کلید مینیاتوری با دارا بودن ویژگی‌های ایمنی پیشرفته، همچون قطع سریع در مواقع اضطراری و مقاومت در برابر شرایط سخت، امنیت و کارایی بالایی را در سیستم‌های برقی فراهم می‌کند.
