توضیحات

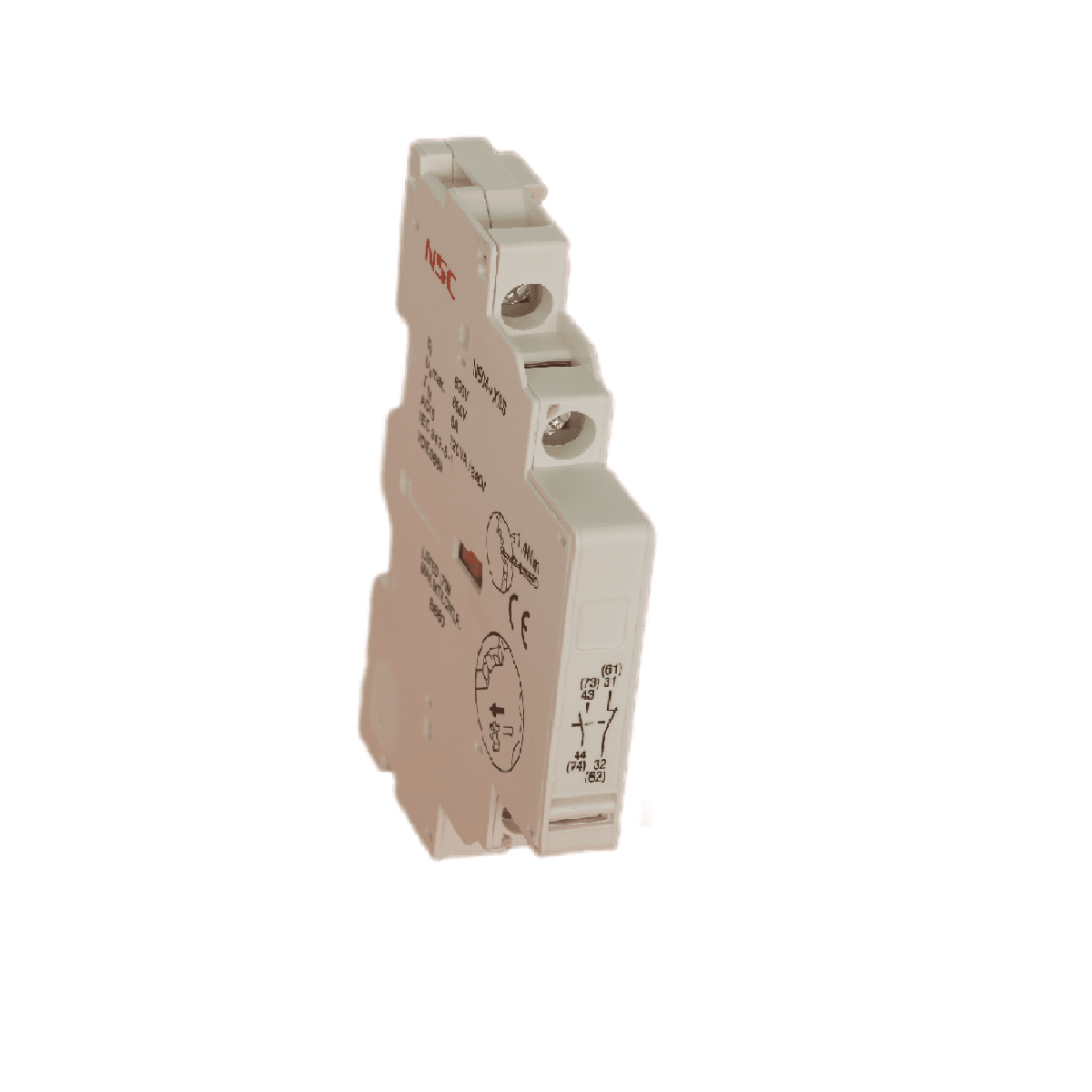

کنتاکت کمکی کلید حرارتی، یک قطعه جانبی است که به کلید حرارتی اضافه می‌شود تا وضعیت قطع یا وصل کلید را به صورت سیگنال به مدارهای دیگر اطلاع دهد، بدون اینکه عملکرد اصلی کلید را تحت تاثیر قرار دهد. این کنتاکت‌ها معمولاً به صورت کنتاکت‌های باز (NO) و بسته (NC) در دسترس هستند و برای مانیتورینگ و کنترل از راه دور کلید حرارتی در سیستم‌های اتوماسیون صنعتی و تابلوهای برق استفاده می‌شوند.
-
نشان دادن وضعیت کلید:
کنتاکت کمکی می‌تواند به چراغ‌های سیگنال متصل شود تا وضعیت قطع و وصل کلید حرارتی را به صورت بصری نمایش دهد.
-
ارسال سیگنال به PLC:
کنتاکت کمکی می‌تواند به ورودی‌های دیجیتال PLC متصل شود تا اطلاعات مربوط به وضعیت کلید حرارتی را به سیستم اتوماسیون ارسال کند.
-
افزایش قابلیت‌های کنترلی:
با استفاده از کنتاکت کمکی، می‌توان کلید حرارتی را از راه دور کنترل کرد و سیگنال‌های خطا را دریافت نمود.
-
حفاظت از مدارها:
کنتاکت کمکی می‌تواند در سیستم‌های حفاظت مدار در برابر اضافه بار و خطا به کار رود.
-
کنترل تجهیزات:
در سیستم‌های اتوماسیون، از کنتاکت کمکی برای کنترل تجهیزات دیگر مانند موتورها و پمپ‌ها استفاده می‌شود.
-
NO (Normally Open):این کنتاکت در حالت عادی باز است و با تریپ شدن کلید حرارتی بسته می‌شود.
-
NC (Normally Closed):
این کنتاکت در حالت عادی بسته است و با تریپ شدن کلید حرارتی باز می‌شود.
وقتی کلید حرارتی تریپ می‌کند (مثلاً به دلیل اضافه بار)، تیغه‌های کنتاکت کمکی تغییر وضعیت می‌دهند. این تغییر وضعیت می‌تواند به عنوان یک سیگنال برای مدار فرمان استفاده شود.
- در یک سیستم کنترل موتور، کنتاکت کمکی می‌تواند به یک رله متصل شود تا موتور را در صورت تریپ کلید حرارتی خاموش کند.
- در یک سیستم اتوماسیون، کنتاکت کمکی می‌تواند به PLC متصل شود تا اپراتور را از وضعیت قطع کلید حرارتی مطلع کند.
