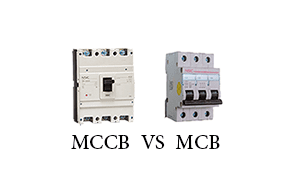

تفاوت MCB و MCCB: راهنمای انتخاب کلید مناسب

جدول تفاوت کلید مینیاتوری mcb و کلید اتوماتیک mccb

• یکی از مزایای اصلی MCB توانایی آن در کنترل طیف وسیعی از پارامترهای الکتریکی است. برای حفاظت از اضافه بار و اتصال کوتاه و جریان نامی تا 125 آمپر مناسب است.
• از سوی دیگر، کلید اتوماتیک کامپکت (MCCB) عمدتاً در سیستم های توزیع برق و ولتاژ پایین و مدارهای حفاظتی موتور استفاده می شوند. محافظت از اضافه بار و اتصال کوتاه را فراهم می کند. وجه تمایز اصلی MCCB پوشش پلاستیکی آن است که به عنوان یک عایق عمل می کند و هادی ها و قطعات فلزی زمین را جدا می کند.

اگرچه MCB و MCCB هر دو قطع کننده مدار هستند، تفاوت های کلیدی بین آن‌ها وجود دارد.

در نیروسامان، کلید مینیاتوری سه فاز و کلید مینیاتوری تکفاز و همچنین کلید اتوماتیک MCCB قابل تنطیم و کلید اتوماتیک فیکس در آمپراژها ی مختلف عرضه می‌شود. اگر برای پروژه‌تان نیاز به انتخاب مناسب‌ترین کلید حفاظتی دارید، با ما تماس بگیرید تا کارشناسان ما با توجه به نیاز فنی شما، بهترین گزینه را پیشنهاد دهند.

 MCCB یا MCB؟ کدام را انتخاب کنیم؟

انتخاب بین کلید مینیاتوری (MCB) و کلید اتوماتیک (MCCB) بستگی به شرایط فنی، نوع پروژه و نیاز حفاظتی دارد. در جدول زیر می‌تونی به‌صورت خلاصه ببینی در چه شرایطی کدام یک مناسب‌تر است:

در مجموع:

• اگر با تابلوهای روشنایی یا برق مصرفی سبک سروکار دارید، MCB گزینه ایده‌آل شماست.
• اما اگر درگیر پروژه‌های صنعتی، برق خورشیدی، یا سیستم‌هایی با جریان بالا هستید، MCCB انتخاب حرفه‌ای‌تری برای شماست.

فرق کلید مینیاتوری mcb و کلید اتوماتیک mccb

از نظر ساختار

• MCB ها از نظر اندازه فشرده تر از MCCB هستند. MCB از بی متال تشکیل شده است که هنگامی که جریان از آستانه خاصی فراتر می رود خم می شود و MCB را فعال و مدار را باز می کند.
• اما ساختار MCCB پیچیده‌تر است. مکانیزم الکترومغناطیسی برای راه‌اندازی مدار زمانی که جریان از یک آستانه خاص فراتر رود استفاده می شود. علاوه بر این، MCCB  دارای حفاظت مغناطیسی حرارتی برای محافظت در برابر اضافه بار و اتصال کوتاه است.

ضخامت سیم:

• پارامترهای الکتریکی و مکانیکی متفاوتی دارند. MCB برای سیم های تا 10 میلی‌متر مربع مناسب است،
• در حالی که MCCB می تواند سیم های ضخیم‌تر مانند سیم های بالای 35 میلی‌متر مربع را متصل کند. این MCCB را قادر می سازد تا ظرفیت ها و جریان های بالاتر را مدیریت کند

ظرفیت:

• MCB ها معمولاً برای رنج جریان و ولتاژ کمتر در ساختمان های مسکونی و تجاری استفاده می شوند. به طور معمول تا 1000 ولت و با جریان نامی بین 0.5 و 125 آمپر.
• MCCB ها برای کاربردهای صنعتی و تجاری بزرگ طراحی شده اند و می توانند جریان هایی از 10 آمپر تا 2500 آمپر را تحمل کنند.

ظرفیت قطع:ظرفیت قطع حداکثر مقدار جریان ناخواسته است که یک کلید می تواند بدون ایجاد آسیب قطع کند.

• در مقایسه با MCB، MCCB ظرفیت قطع بالاتری دارد. MCCB ها می توانند جریان های تا 100 کیلو آمپر را قطع کنند، در حالی که MCB ها می توانند 10 کیلو آمپر یا کمتر را قطع کنند.
• بنابراین MCCB برای کاربردهایی با ظرفیت قطع بالا مناسب تر است.

منحنی قطع:

• مزیت MCCB بر MCB آن است که می‌توان جریان ماکزیمم را برای آن تعریف کرد تا در آن مدار را قطع کند. MCCB امکان تنظیم جداگانه جریان قطع و تاخیر زمانی را برای حفاظت کارآمدتر از سیستم‌ها و تجهیزات الکتریکی فراهم می‌کند.
• در مقابل، MCB ها تنظیمات قطع ثابتی دارند و معمولاً برای جریان خاصی طراحی شده اند.

قیمت:

• MCCB ها به دلیل اندازه، ویژگی های عملکردی و غیره گران‌تر از MCB ها هستند. MCCB ها در درجه اول ظرفیت بالاتر و قطع قابل تنظیم دارند.
• MCB ها معمولاً گزینه ای کم هزینه برای محافظت از سیستم ها و تجهیزات الکتریکی کوچک هستند.

نصب و نگهداری :

• MCBها نصب بسیار ساده‌تری دارند؛ روی ریل‌های DIN در تابلوهای توزیع قرار می‌گیرند.
• MCCBها معمولاً نیاز به نصب پیچ‌شده روی بدنه تابلو دارند و بعضی مدل‌ها نیاز به فضای بیشتر و طراحی تابلو سفارشی دارند.
• نگهداری MCB تقریباً صفر است، اما MCCBها ممکن است نیاز به سرویس دوره‌ای (مثلاً تست دستی یا تعویض قطعات داخلی) داشته باشند.

 استانداردهای مرجع:

• MCBها طبق استاندارد IEC 60898-1 ساخته می‌شوند (برای کاربردهای خانگی و مشابه).
• MCCBها مطابق IEC 60947-2 هستند که استاندارد تجهیزات صنعتی و قدرت محسوب می‌شود.
  اگر مخاطب تخصصی داری، اشاره به این استانداردها ارزش زیادی داره.

قابلیت‌های حفاظتی اضافی:

• بعضی از MCCBها دارای رله‌های الکترونیکی داخلی هستند که حفاظت‌های پیشرفته‌تری مثل:
  • حفاظت زمین (Earth Fault)
  • حفاظت جریان با تاخیر زمانی
  • نمایشگر خطا یا صفحه دیجیتال رو فراهم می‌کنن.
    این‌ها در MCBها وجود نداره و باعث می‌شه MCCB گزینه‌ای هوشمندتر باشه برای تابلوهای پیچیده.

  پشتیبانی از حفاظت موتوری:

• MCCBها می‌تونن برای موتورهایی با جریان راه‌اندازی بالا هم به‌کار برن (در کنار رله‌های حرارتی).
• MCBها معمولاً با جریان راه‌اندازی زیاد موتورها سازگار نیستن و باعث قطع ناخواسته می‌شن.

 نقش در هماهنگی حفاظتی (Selectivity):

• در طراحی سیستم‌های توزیع برق، هماهنگی حفاظتی بسیار مهمه.
• MCCBها به‌خاطر تنوع در تنظیمات جریان و زمان قطع، به هماهنگی حفاظتی کمک بیشتری می‌کنن.
• MCBها اغلب قابلیت این نوع تنظیمات رو ندارن، پس توی سیستم‌های چندلایه ممکنه به‌درستی عمل نکنن.

 قابلیت اتصال به سیستم مانیتورینگ:

• MCCBها در مدل‌های پیشرفته می‌تونن به BMS (سیستم مدیریت هوشمند ساختمان) یا سیستم‌های مانیتورینگ صنعتی متصل بشن.
• این ویژگی برای پروژه‌های بزرگ و هوشمند، یک مزیت بزرگ محسوب می‌شه.
• MCB چنین قابلیتی نداره و کاملاً مکانیکی و ساده‌ست.

به طور خلاصه، در حالی که کلیدهای مدار مینیاتوری و کلید اتوماتیک هر دو برای محافظت از سیستم های الکتریکی استفاده می شوند، تفاوت های قابل توجهی با یکدیگر دارند. MCB به طور گسترده مورد استفاده قرار می گیرد و دارای طیف گسترده ای از کاربردها است، در حالی که MCCB عمدتا در سیستم های توزیع برق ولتاژ پایین و مدارهای حفاظت موتور استفاده می شود. آنها در پارامترهای الکتریکی و مکانیکی، روش های اتصال و محیط کار متفاوت هستند. درک این تفاوت ها به تعیین اینکه کدام یک از کلیدهای مدار برای نیازهای خاص شما بهترین است کمک می کند.
