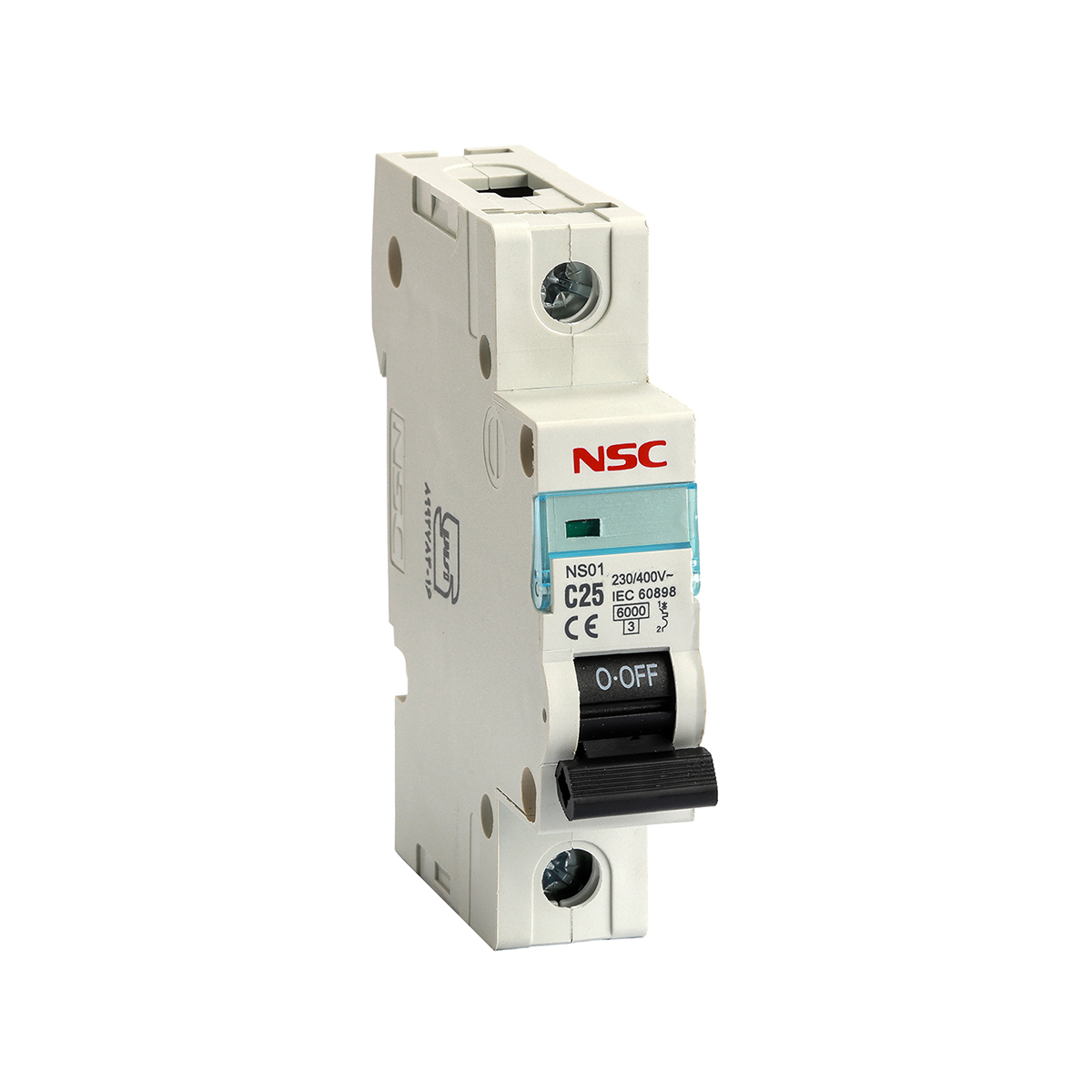

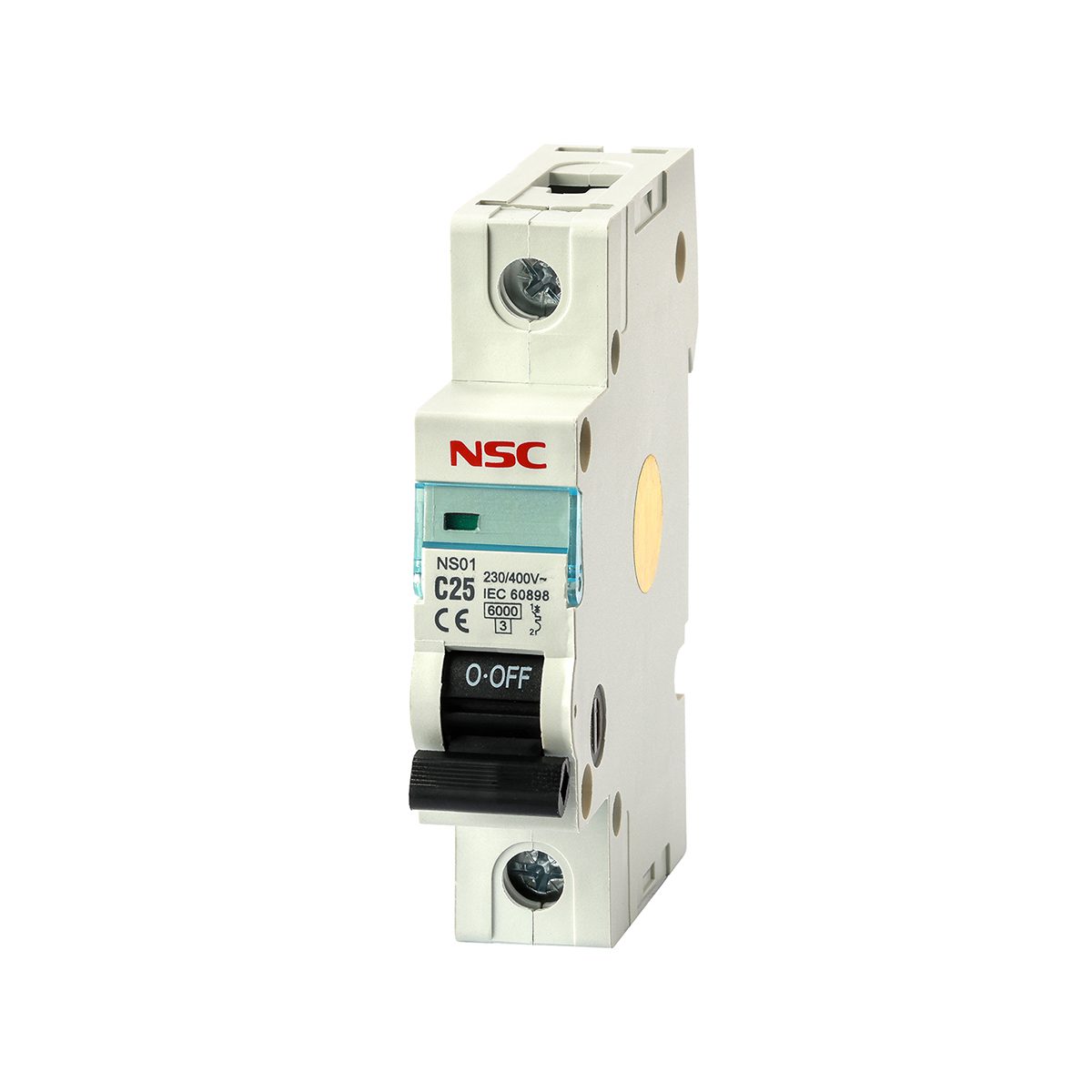

کلید مینیاتوری تک فاز 25 آمپر مدل C25

کلید مینیاتوری تک فاز 25 آمپر مدل C25

توضیحات کوتاه محصول :

دارای قدرت قطع 6 کیلو آمپر

دارای هر دو مکانیزم حفاظتی در برابر اتصال کوتاه و اضافه بار

جنس بدنه از مواد نسوز و مقاوم (پلی آمید 66)

طراحی بهینه بدنه به منظور ایجاد فاصله هوایی

دارای نمایشگر رنگی حالت قطع و وصل

قابلیت اتصال دوگانه با قسمت ترمینال باس بار

جهت خرید و اطلاع از قیمت کلید مینیاتوری تک فاز 25 آمپر مدل C25 با کارشناس فروش تماس حاصل فرمایید.

شرکت نیرو سامان خاور خدمات ذیل را  در خصوص فروش محصولات انجام می دهد :

  1.  مشاوره و طراحی
  2. خدمات پس از فروش
  3. خدمات نصب و اجرا
دانلود کاتالوگ
برچسب‌: کلید مینیاتوری تیپ C | کلید مینیاتوری تک فاز | کلید مینیاتوری تک پل | کلید مینیاتوری سه فاز(سه پل) | کلید مینیاتوری دو پل( فاز و نول) | کلید مینیاتوری تیپ B
الکتریکی Rated current Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A
Frame2: 63,80,100, 125 A
Poles 1, 2, 3, 4
Rated voltage 240 / 415 V
Insulation voltage 500 V
Rated frequency 50/60 HZ
Rated breaking capacity (Icu) Frame1: 4500A / 6000 A – Frame2: 10000 A
Rated service breaking capacity (Ics) Frame1:                – Frame2: 7500A
Energy limiting class 3
Rated impulse withstand voltage ( 1.5/50) Uimp 6 KV
Dielectric test voltage at ind.Freq. for 1 min 2 KV
Pollution degree 2
Thermo-magnetic release characteristic B, C, D
مکانیکی Electrical life Frame1: 8000 Cycles – Frame2: 10000 Cycles
Mechanical life 20,000 Cycles
Contact position indicator Yes
Protection degree IP20
Reference temperature for setting of thermal element 30˚ C
Ambient temperature (with daily average ≤ 35˚C) -5˚C~+40˚C
Storage temperature -25˚C~+70˚C
Rated impulse withstand voltage ( 1.5/50) Uimp 6 KV

ابعاد و سیم بندی مینیاتوری

تک پل دوپل سه پل
شدت جریان نامی In (A) کد سفارش گذاری شدت جریان نامی In (A) کد سفارش گذاری شدت جریان نامی In (A) کد سفارش گذاری
1 NS01-1-1-AC-6-C 1 1 NS01-3-1-AC-6-C
2 NS01-1-2-AC-6-C 2 2 NS01-3-2-AC-6-C
4 NS01-1-4-AC-6-C 4 NS01-2-4-AC-6-C 4 NS01-3-4-AC-6-C
6 NS01-1-6-AC-6-C 6 NS01-2-6-AC-6-C 6 NS01-3-6-AC-6-C
10 NS01-1-10-AC-6-C 10 NS01-2-10-AC-6-C 10 NS01-3-10-AC-6-C
16 NS01-1-16-AC-6-C 16 NS01-2-16-AC-6-C 16 NS01-3-16-AC-6-C
20 NS01-1-20-AC-6-C 20 20 NS01-3-20-AC-6-C
25 NS01-1-25-AC-6-C 25 NS01-2-25-AC-6-C 25 NS01-3-25-AC-6-C
32 NS01-1-32-AC-6-C 32 NS01-2-32-AC-6-C 32 NS01-3-32-AC-6-C
40 NS01-1-40-AC-6-C 40 40 NS01-3-40-AC-6-C
50 NS01-1-50-AC-6-C 50 50 NS01-3-50-AC-6-C
63 NS01-1-63-AC-6-C 63 63 NS01-3-63-AC-6-C
80 80 80 NS01-3-80-AC-10-C
100 100 100 NS01-3-100-AC-10-C
125 125 125 NS01-3-125-AC-10-C
10 NS01-1-10-AC-6-B 10 NS01-2-10-AC-6-B
16 NS01-1-16-AC-6-B 16 NS01-2-16-AC-6-B
25 NS01-1-25-AC-6-B 25 NS01-2-25-AC-6-B
32 NS01-1-32-AC-6-B 32 NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 25 آمپر مدل C25 یک کلید حفاظتی با عملکرد سریع است که برای محافظت از مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. این کلید مینیاتوری 25a برای مدارهای الکتریکی با جریان بالاتر مانند تجهیزات صنعتی سبک و سیستم‌های توزیع برق کاربرد دارد.

مشخصات فنی فیوز مینیاتوری تک فاز ۲۵ آمپر مدل C25

  • نوع محصول: کلید مینیاتوری (MCB) ۲۵ آمپر، تک‌فاز (1P)
  • جریان نامی: ۲۵ آمپر (25A) مناسب برای سیستم‌های توزیع برق و تجهیزات صنعتی سبک
  • نوع عملکرد: تیپ C – زمان قطع بین ۵ تا ۱۰ برابر جریان نامی
  • ولتاژ کاری: ۲۳۰ ولت تا ۴۰۰ ولت AC
  • قدرت قطع اتصال کوتاه: ۶ کیلوآمپر
  • نحوه نصب: روی ریل استاندارد DIN 35mm در تابلو برق
  • استانداردها: IEC 60898-1 / IEC 60947-2

ویژگی‌های کلید مینیاتوری 25 آمپر مدل C25

  • محافظت از مدار در برابر اضافه‌بار و اتصال کوتاه
  • قطع سریع جریان در مواقع اضطراری برای جلوگیری از آسیب به تجهیزات
  • قابلیت استفاده مجدد بدون نیاز به تعویض
  • بدنه مقاوم در برابر حرارت و ضربه برای افزایش ایمنی
  • نصب آسان روی ریل استاندارد تابلوهای برق
  • عملکرد مناسب برای مدارهای دارای جریان هجومی اولیه
  • طول عمر بالا با قابلیت بیش از ۵۰۰۰ تا ۲۰۰۰۰ بار قطع و وصل

عملکرد فیوز مینیاتوری ۲۵A در مدارهای الکتریکی

  • اضافه‌بار: در صورت عبور جریان بیش از حد، بی‌متال داخلی فعال شده و مدار را قطع می‌کند.
  • اتصال کوتاه: در صورت ایجاد اتصال مستقیم بین فاز و نول، کلید در چند میلی‌ثانیه مدار را قطع می‌کند.
  • افزایش دما: در صورت افزایش بیش از حد دما، مکانیزم داخلی کلید برای جلوگیری از آتش‌سوزی مدار را قطع می‌کند.

کاربردهای فیوز مینیاتوری تک فاز 25 آمپر مدل C25

  • مدارهای توزیع برق در ساختمان‌ها و صنایع
  • پریزهای برق و تجهیزات الکترونیکی با جریان بالا
  • سیستم‌های کنترلی در تابلوهای برق
  • تجهیزات صنعتی با جریان بالاتر و موتورهای کوچک
  • سیستم‌های روشنایی صنعتی و تجاری

راهنمای نصب کلید مینیاتوری 25 آمپر

  • قطع برق تابلو قبل از نصب
  • قرار دادن کلید روی ریل استاندارد ۳۵ میلی‌متری
  • اتصال سیم ورودی و خروجی به ترمینال‌های مربوط
  • محکم کردن پیچ‌های ترمینال برای جلوگیری از اتصالات سست
  • تست عملکرد کلید پس از نصب برای اطمینان از کارایی

چرا کلید مینیاتوری ۲۵A مدل C25 انتخابی ایده‌آل است؟

فیوز مینیاتوری تک فاز 25 آمپر مدل C25 با ویژگی‌هایی چون ایمنی بالا، عملکرد سریع، نصب آسان و عمر طولانی، انتخابی عالی برای محافظت از مدارهای الکتریکی با جریان‌های بالا است. این کلید مطابق با استانداردهای بین‌المللی ساخته شده و ایمنی تجهیزات برقی را تضمین می‌کند.

قیمت و خرید فیوز مینیاتوری تک فاز 25 آمپر مدل C25

برای اطلاع از قیمت کلید مینیاتوری 25 آمپر و سایر کلید مینیاتوری و دریافت مشاوره تخصصی، لطفاً با کارشناسان ما تماس بگیرید.

همین حالا تماس بگیرید و از بهترین قیمت و شرایط خرید بهره‌مند شوید!
