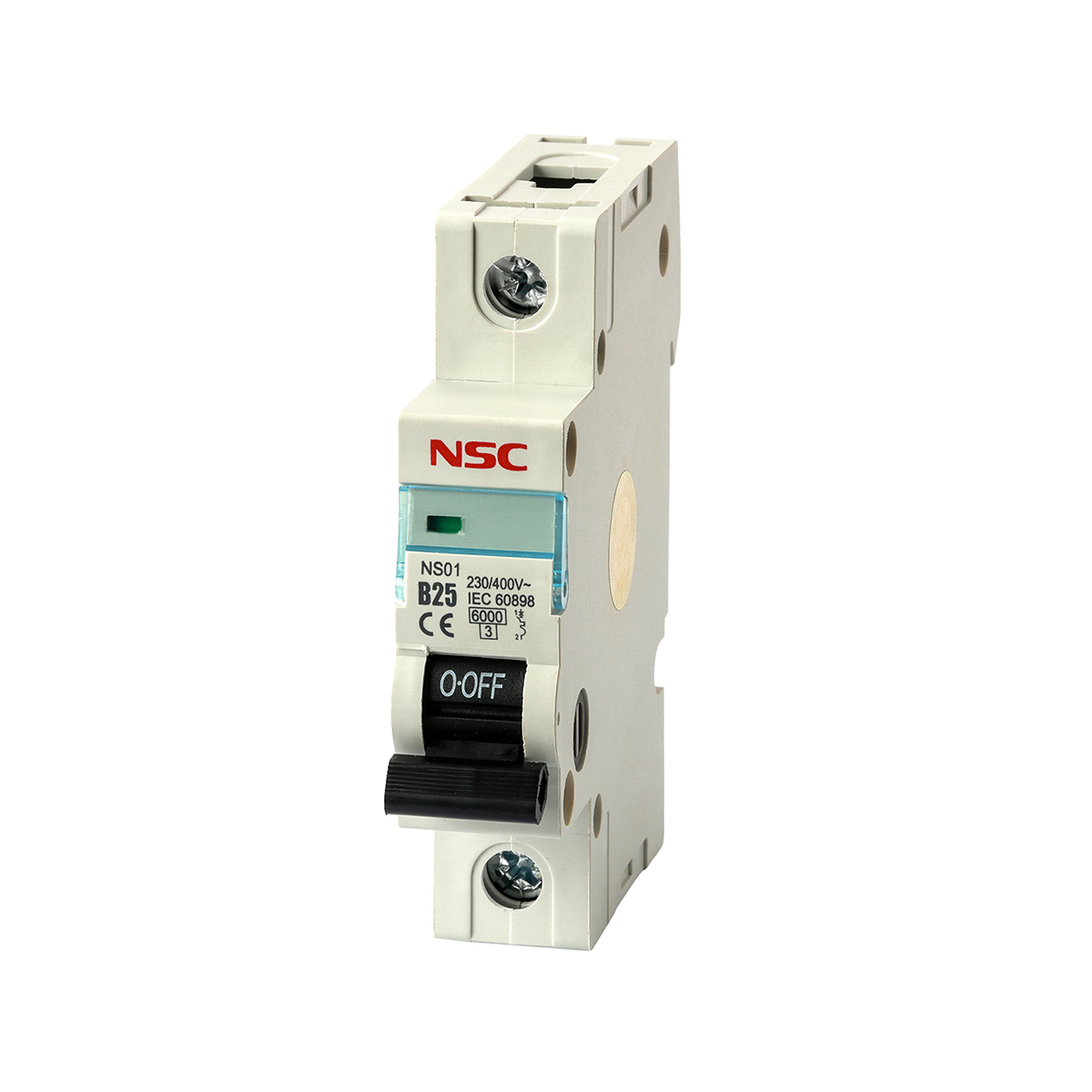

کلید مینیاتوری تک فاز 25 آمپر مدل B25

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 25 آمپر مدل B25 یکی از قطعات حیاتی در سیستم‌های برق خانگی، تجاری و صنعتی است که برای حفاظت از مدارهای با مصرف متوسط طراحی شده است. این کلید مینیاتوری ۲۵ آمپر با کلاس عملکرد B، مخصوص مدارهایی با جریان هجومی کم مانند سیستم‌های روشنایی، تجهیزات برقی سبک و دستگاه‌های خانگی است. این فیوز به‌صورت خودکار در صورت بروز اضافه‌بار یا اتصال کوتاه مدار را قطع کرده و از آسیب به تجهیزات برقی جلوگیری می‌کند.

ویژگی‌های کلیدی فیوز مینیاتوری تک فاز 25 آمپر مدل B25

حفاظت کامل از مدارهای الکتریکی متوسط: این فیوز مینیاتوری ۲۵ آمپر به‌ویژه برای سیستم‌های توزیع برق، تابلوهای توزیع و دستگاه‌های برقی متوسط طراحی شده است.
قطع سریع و دقیق در برابر اضافه‌بار: با داشتن کلاس عملکرد B، این کلید مینیاتوری 25a قادر است در ۳ تا ۵ برابر جریان نامی به‌سرعت مدار را قطع کند و از بروز حرارت بیش‌ازحد و آسیب به سیستم جلوگیری کند.
مکانیزم ایمنی پیشرفته: این فیوز از سیستم‌های حرارتی و مغناطیسی برای تشخیص اضافه‌بار و اتصال کوتاه استفاده می‌کند و به‌صورت خودکار مدار را قطع می‌کند.
کیفیت ساخت بالا: فیوز مینیاتوری B25 با کیفیت ساخت عالی ساخته شده و دارای طول عمر بالا و مقاومت در برابر شرایط مختلف است.
نصب آسان و سریع: این کلید مینیاتوری ۲۵ آمپر به‌راحتی روی ریل استاندارد DIN 35mm نصب می‌شود و تعویض آن بسیار ساده است.

مشخصات فنی فیوز مینیاتوری تک فاز ۲۵ آمپر مدل B25

نوع محصول: فیوز مینیاتوری (MCB) تک فاز
جریان نامی: ۲۵ آمپر (25A)
کلاس عملکرد: تیپ B – قطع در ۳ تا ۵ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر
استانداردها: IEC 60898-1 و IEC 60947-2
نحوه نصب: بر روی ریل استاندارد DIN 35mm

عملکرد فیوز مینیاتوری تک فاز ۲۵ آمپر مدل B25

محافظت در برابر اضافه‌بار: این فیوز مینیاتوری ۲۵ آمپر به‌صورت خودکار در صورت عبور جریان از ۲۵ آمپر، مدار را قطع کرده و از آسیب به کابل‌ها و دستگاه‌ها جلوگیری می‌کند.
قطع سریع اتصال کوتاه: با داشتن سیستم مغناطیسی برای شناسایی اتصال کوتاه، این فیوز به‌سرعت در صورت وقوع اتصال کوتاه مدار را قطع می‌کند.
افزایش ایمنی مدار: این فیوز مینیاتوری ۲۵ آمپر به‌خوبی از نوسانات برق جلوگیری کرده و ایمنی تجهیزات را فراهم می‌کند.

کاربردهای فیوز مینیاتوری تک فاز 25 آمپر مدل B25

سیستم‌های توزیع برق در واحدهای مسکونی و تجاری
مدارهای الکتریکی با مصرف متوسط، مانند دستگاه‌های خانگی و تجهیزات اداری
حفاظت از لوازم برقی مانند پمپ‌ها، فن‌ها و دستگاه‌های تهویه مطبوع
تابلوهای توزیع و حفاظت در شبکه‌های برق
کنترل ایمنی در مدارهای روشنایی و سایر تجهیزات برقی سبک

چرا فیوز مینیاتوری تک فاز 25 آمپر مدل B25؟

این فیوز مینیاتوری 25a به‌خاطر داشتن عملکرد سریع در برابر اضافه‌بار، ایمنی بالا در برابر اتصال کوتاه و نصب آسان، گزینه‌ای مناسب برای حفاظت از مدارهای برقی با بار مصرفی متوسط است. به‌علاوه، با طراحی کیفیت بالا و طول عمر زیاد، این فیوز مینیاتوری از بهترین انتخاب‌ها برای حفاظت از تجهیزات الکتریکی و شبکه برق به‌شمار می‌آید.
