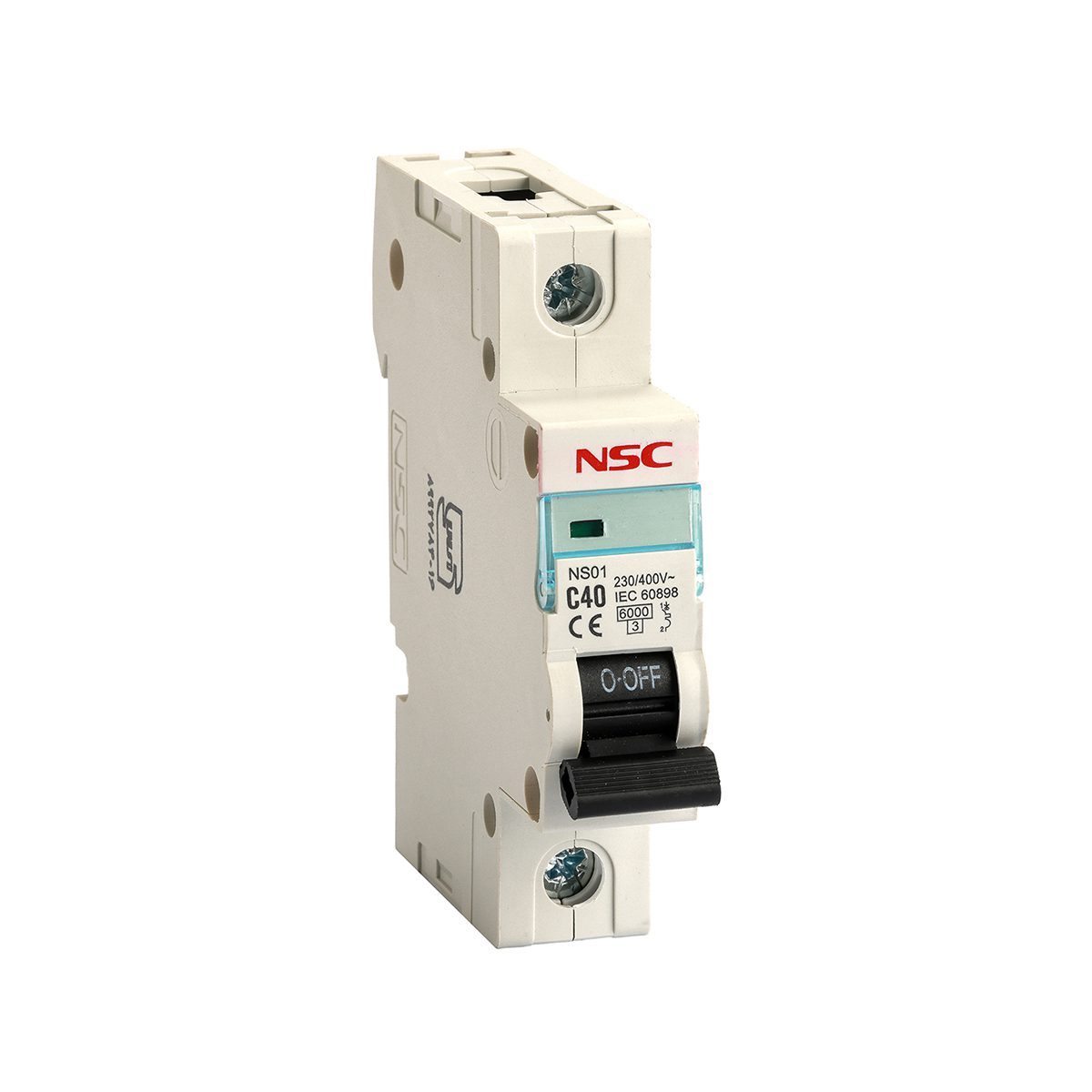

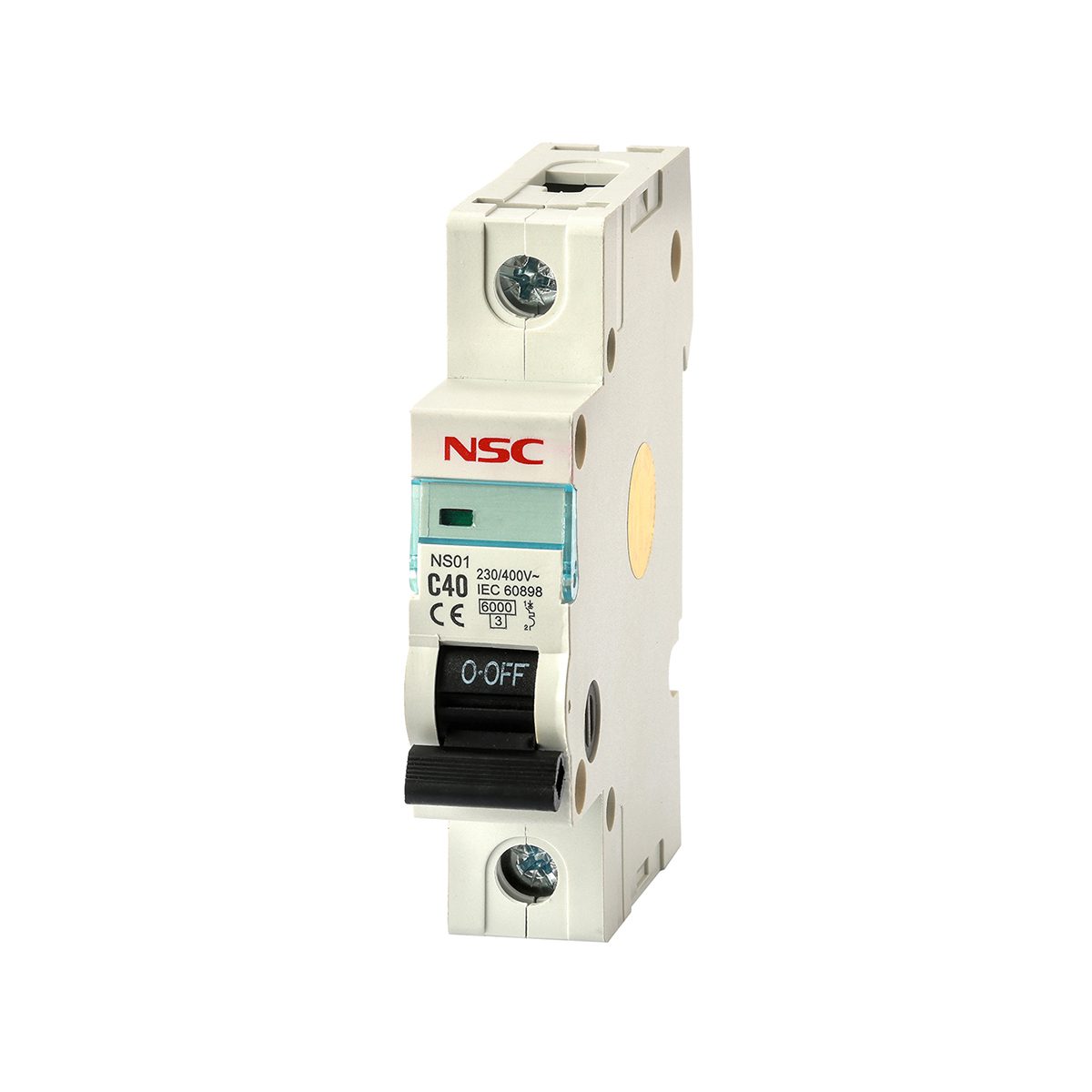

کلید مینیاتوری تک فاز 40 آمپر مدل C40

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 40 آمپر مدل C40 یک کلید حفاظتی است که برای مدارهای با مصرف بالاتر طراحی شده است و از مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند. این فیوز مینیاتوری به طور خاص برای سیستم‌های برقی با بار زیاد و تجهیزات صنعتی یا تجاری که نیاز به محافظت دارند، مناسب است و با داشتن قابلیت‌های ایمنی پیشرفته، از خرابی و آسیب به سیستم‌های برقی جلوگیری می‌کند.

مطمئن نیستید که کدام کلید مینیاتوری مناسب شماست؟ در اینجا راهنمای کامل برای انتخاب کلید مینیاتوری مناسب را بخوانید و بهترین انتخاب را داشته باشید.

برای مشاهده و خرید بهترین فیوز مینیاتوری‌ها، کافی است به دسته‌بندی فیوز مینیاتوری مراجعه کنید و محصول دلخواه خود را پیدا کنید.

ویژگی‌های برجسته فیوز مینیاتوری تک فاز 40 آمپر

حفاظت در برابر اضافه‌بار: فیوز مینیاتوری تک فاز 40 آمپر به طور خودکار مدار را در صورت افزایش جریان بیش از حد قطع می‌کند و از تجهیزات حساس و مدارهای برقی محافظت می‌نماید.
عملکرد فوق‌العاده در اتصال کوتاه: در مواقعی که اتصال کوتاه در مدار ایجاد می‌شود، این فیوز مینیاتوری با سرعت بسیار بالا واکنش نشان می‌دهد و جریان را قطع می‌کند تا از آسیب به تجهیزات جلوگیری شود.
قابلیت اطمینان بالا: این فیوز مینیاتوری با طراحی مقاوم در برابر دما و ضربه، در شرایط محیطی مختلف به خوبی عمل کرده و از ایمنی سیستم‌ها محافظت می‌کند.
نصب آسان: فیوز مینیاتوری ۴۰ آمپر مدل C40 به راحتی بر روی ریل DIN نصب می‌شود و برای استفاده در تابلوهای برق صنعتی و خانگی بسیار مناسب است.

مشخصات فنی فیوز مینیاتوری تک فاز 40 آمپر

نوع محصول: کلید مینیاتوری (MCB) ۴۰ آمپر، تک‌فاز (1P)
جریان نامی: ۴۰ آمپر (40A)
نوع عملکرد: تیپ C – قطع در ۵ تا ۱۰ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
قدرت قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر (بسته به برند)
نحوه نصب: نصب روی ریل DIN 35mm
انطباق با استانداردهای IEC 60898-1 و IEC 60947-2

برای مشاهده سایر مدل‌های کلید مینیاتوری فاز و نول با کاربردها و ظرفیت‌های مختلف،
دسته‌بندی کلید مینیاتوری دوپل (فاز و نول) و
کلیدهای مینیاتوری تک‌فاز را بررسی کنید.

عملکرد کلید مینیاتوری ۴۰ آمپر مدل C40

حفاظت در برابر اضافه‌بار: این فیوز مینیاتوری با استفاده از بی‌متال داخلی در صورت افزایش بیش از حد جریان، به سرعت مدار را قطع می‌کند و از خطرات ناشی از اضافه‌بار جلوگیری می‌کند.
پاسخ سریع به اتصال کوتاه: در مواقع اتصال کوتاه، فیوز مینیاتوری 40a به سرعت عملکرد خود را آغاز کرده و جریان را قطع می‌کند تا از خرابی و آسیب‌های جدی جلوگیری شود.
حفاظت از گرما: در صورت افزایش دمای مدار، فیوز مینیاتوری به طور خودکار عمل کرده و مدار را قطع می‌کند تا از ایجاد مشکلات امنیتی جلوگیری شود.

کاربردهای فیوز مینیاتوری تک فاز ۴۰ آمپر

مدارهای برق با مصرف بالا در سیستم‌های تجاری و صنعتی
تجهیزات بزرگ برقی و ماشین‌آلات صنعتی
سیستم‌های توزیع برق با جریان زیاد
پریزها و مدارهای روشنایی با بار سنگین
تجهیزات کنترلی و فرمان در تابلوهای برق صنعتی

چرا فیوز مینیاتوری ۴۰ آمپر مدل C40 بهترین انتخاب است؟

فیوز مینیاتوری تک فاز 40 آمپر مدل C40 با عملکرد سریع و ایمن، برای مدارهای با مصرف زیاد طراحی شده و می‌تواند از سیستم‌های برقی در برابر اضافه‌بار و اتصال کوتاه به بهترین شکل محافظت کند. این فیوز مینیاتوری به شما این اطمینان را می‌دهد که تجهیزات حساس و سیستم‌های الکتریکی شما در برابر خطرات ایمن خواهند بود.
