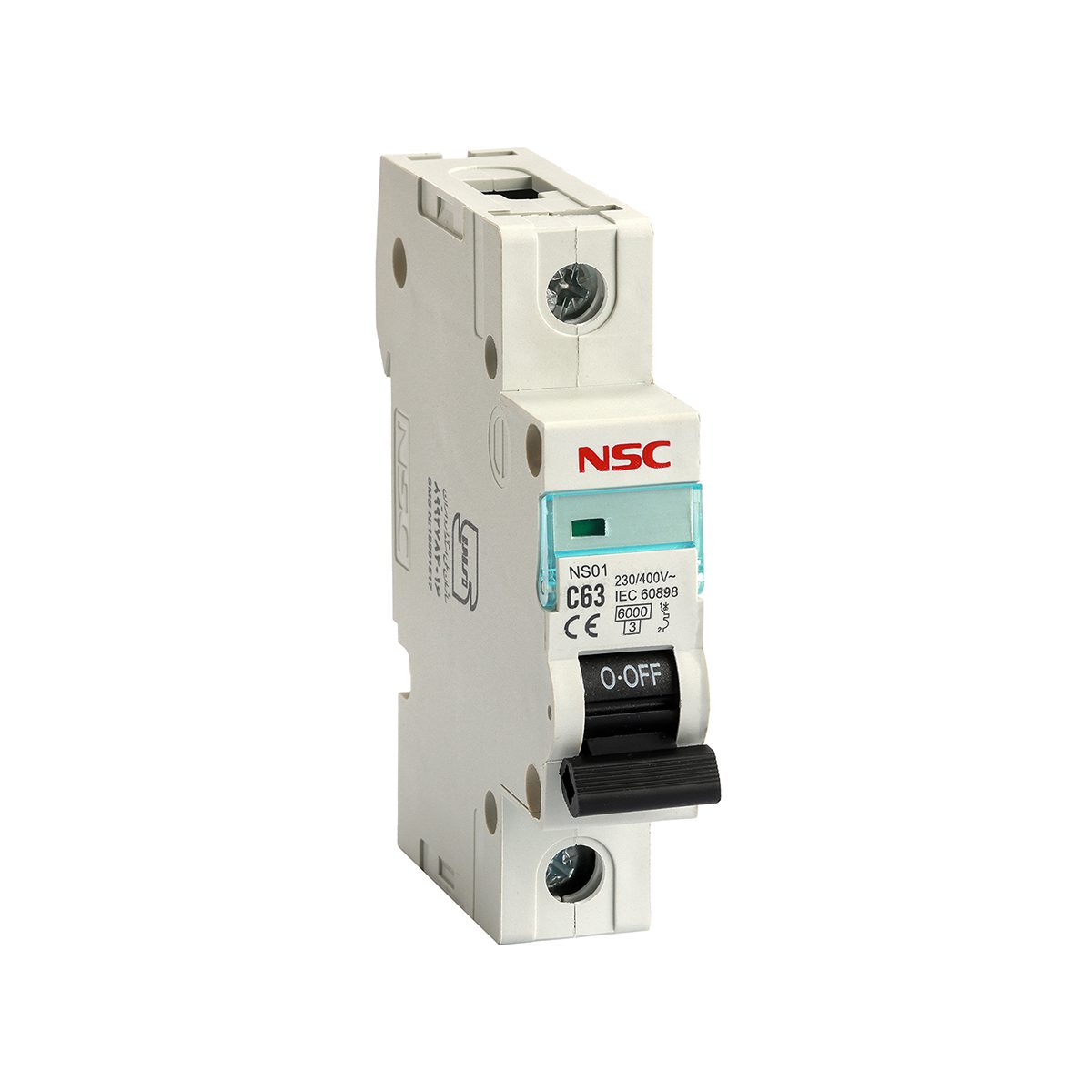

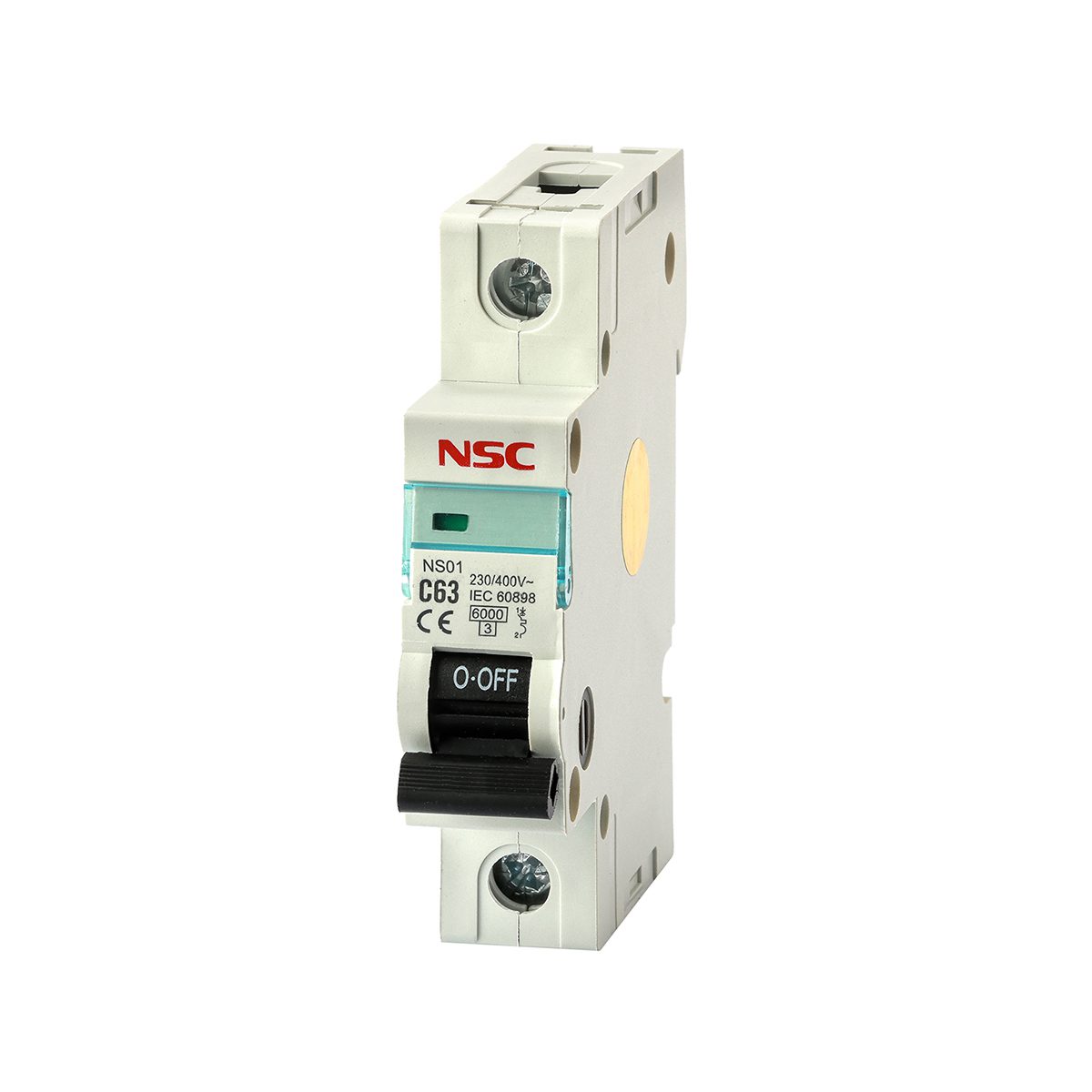

کلید مینیاتوری تک فاز 63 آمپر مدل C63

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 63 آمپر مدل C63 یک راه‌حل بسیار مناسب برای حفاظت از مدارهای برقی پرمصرف و تجهیزات الکتریکی حساس است. این کلید مینیاتوری ۶۳ آمپر برای سیستم‌های برقی با بار سنگین طراحی شده و در برابر اضافه‌بار، اتصال کوتاه و خطرات ناشی از گرمای زیاد محافظت عالی ارائه می‌دهد.

مطمئن نیستید که کدام کلید مینیاتوری مناسب شماست؟ در اینجا راهنمای کامل برای انتخاب کلید مینیاتوری مناسب را بخوانید و بهترین انتخاب را داشته باشید.

برای مشاهده و خرید بهترین فیوز مینیاتوری‌ها، کافی است به دسته‌بندی فیوز مینیاتوری مراجعه کنید و محصول دلخواه خود را پیدا کنید.

ویژگی‌های برجسته فیوز مینیاتوری تک فاز 63 آمپر

حفاظت کامل در برابر اضافه‌بار: فیوز مینیاتوری ۶۳ آمپر به طور خودکار در صورت افزایش جریان بیش از حد، مدار را قطع کرده و از آسیب به تجهیزات جلوگیری می‌کند.
عملکرد سریع در اتصال کوتاه: در صورتی که اتصال کوتاه در مدار رخ دهد، این فیوز مینیاتوری بلافاصله جریان را قطع کرده و از خسارت‌های جدی پیشگیری می‌کند.
مقاومت عالی در برابر شرایط محیطی: این فیوز مینیاتوری 63A دارای طراحی مقاوم در برابر حرارت، ضربه و فشار است که آن را برای استفاده در محیط‌های صنعتی و تجاری مناسب می‌سازد.
نصب سریع و آسان: نصب این فیوز مینیاتوری ۶۳ آمپر بر روی ریل DIN به راحتی انجام می‌شود و برای تابلوهای برق صنعتی و سیستم‌های توزیع برق بسیار مناسب است.

مشخصات فنی فیوز مینیاتوری تک فاز 63 آمپر

نوع محصول: فیوز مینیاتوری (MCB) تک‌فاز ۶۳ آمپر
جریان نامی: ۶۳ آمپر (63A)
نوع عملکرد: تیپ C – قطع در ۵ تا ۱۰ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر (بسته به برند)
نحوه نصب: نصب بر روی ریل DIN 35mm
انطباق با استانداردهای IEC 60898-1 و IEC 60947-2

عملکرد فیوز مینیاتوری تک فاز 63 آمپر

حفاظت از اضافه‌بار: فیوز مینیاتوری ۶۳ آمپر به طور خودکار مدار را قطع می‌کند تا از آسیب به مدارهای برقی در برابر اضافه‌بار جلوگیری نماید.
پاسخ سریع به اتصال کوتاه: این فیوز مینیاتوری در صورت بروز اتصال کوتاه به سرعت جریان را قطع کرده و از آسیب به سیستم‌های برقی جلوگیری می‌کند.
حفاظت در برابر گرما: این فیوز مینیاتوری در صورت افزایش دما به طور خودکار مدار را قطع می‌کند تا از آتش‌سوزی و خرابی تجهیزات جلوگیری شود.

کاربردهای کلید مینیاتوری ۶۳ آمپر مدل C63

سیستم‌های برقی صنعتی با بار بسیار بالا
ماشین‌آلات و تجهیزات برقی سنگین و تخصصی
پریزها و سیستم‌های روشنایی با مصرف زیاد
سیستم‌های توزیع برق با بار سنگین
مدارهای کنترل و فرمان در تابلوهای برق صنعتی و تجاری

چرا فیوز مینیاتوری تک فاز 63 آمپر انتخاب مناسبی است؟

فیوز مینیاتوری ۶۳ آمپر مدل C63 با عملکرد دقیق و سریع، می‌تواند مدارهای برقی پرقدرت را در برابر اضافه‌بار، اتصال کوتاه و خطرات گرمایی محافظت کند. این فیوز مینیاتوری ۶۳ آمپر از تجهیزات الکتریکی در برابر خطرات احتمالی محافظت کرده و از آسیب‌های جدی جلوگیری می‌کند.
