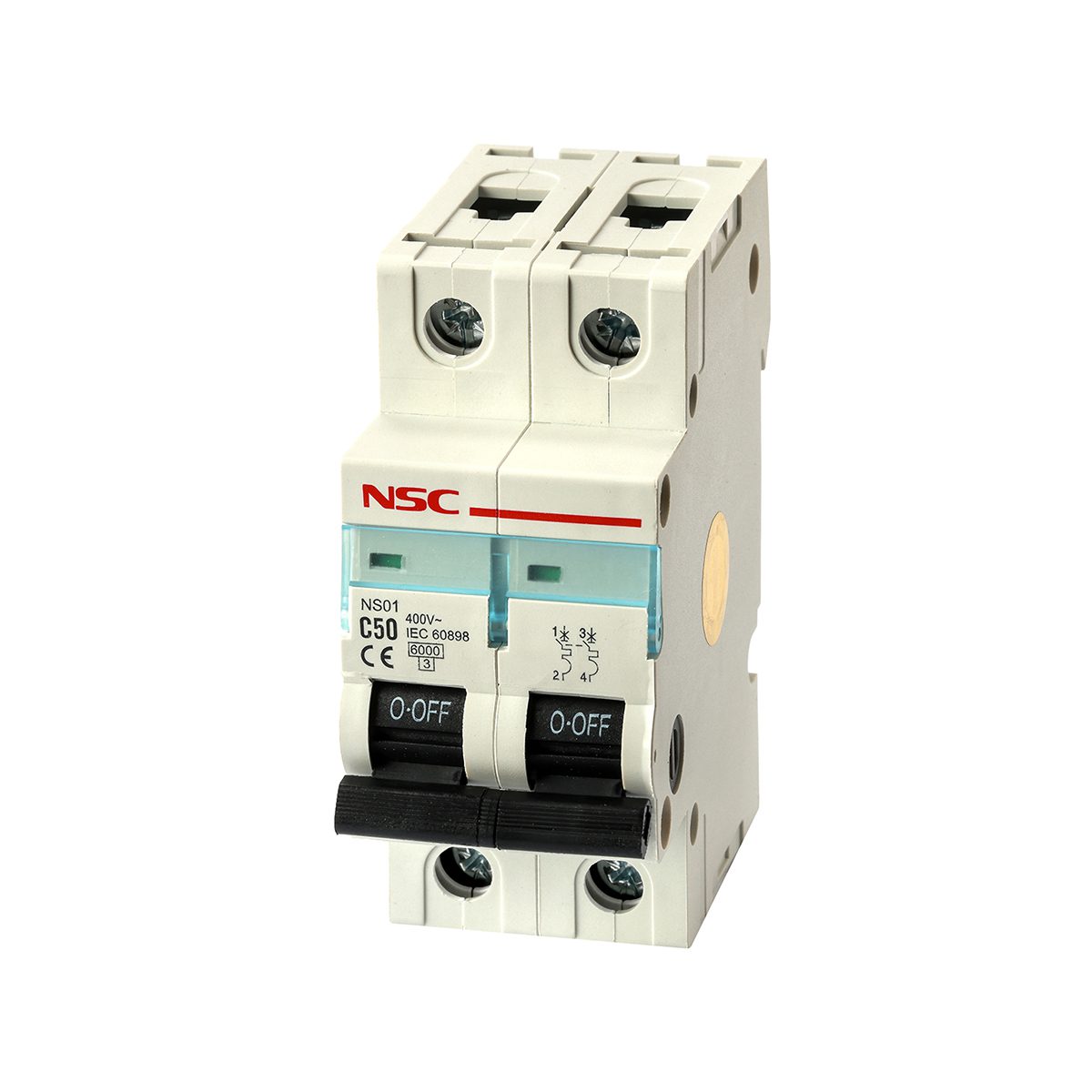

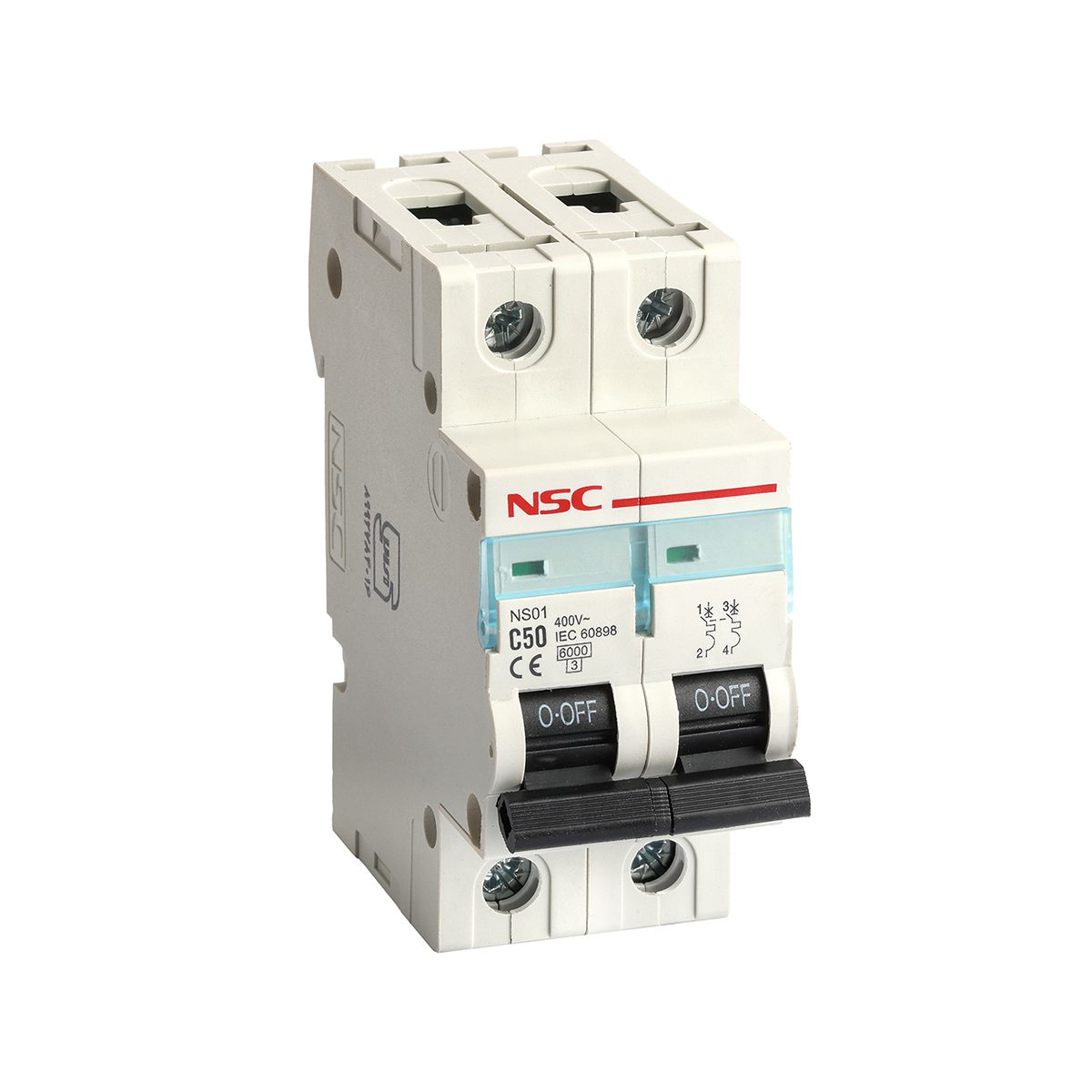

کلید مینیاتوری فاز و نول 50 آمپر مدل C50

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری فاز و نول 50 آمپر مدل C50 یکی از تجهیزات حفاظتی ضروری در تأسیسات الکتریکی صنعتی و ساختمانی است که به‌صورت دو پل (1P+N) طراحی شده و حفاظت هم‌زمان از فاز و نول را فراهم می‌کند. این مدل، گزینه‌ای ایده‌آل برای مدارهای پرمصرف، تابلوهای اصلی توزیع برق و تجهیزات قدرتی محسوب می‌شود و به لطف عملکرد سریع خود، از آسیب‌های ناشی از اضافه‌بار و اتصال کوتاه جلوگیری می‌کند.

ویژگی‌های کلیدی فیوز مینیاتوری فاز و نول 50 آمپر مدل C50

کنترل هم‌زمان فاز و نول برای افزایش ایمنی: این کلید مینیاتوری ۵۰ آمپر با داشتن طراحی دوپل (1P+N)، هنگام وقوع اضافه‌بار یا اتصال کوتاه، هر دو مسیر فاز و نول را هم‌زمان قطع می‌کند و از بروز حوادث الکتریکی جلوگیری می‌نماید.
واکنش سریع و دقت بالا: به لطف مکانیسم قطع پیشرفته، این فیوز مینیاتوری فاز و نول ۵۰ آمپر در کوتاه‌ترین زمان ممکن مدار را از جریان غیرمجاز ایزوله می‌کند و از تجهیزات و سیم‌کشی محافظت می‌نماید.
تحمل بارهای سنگین و عملکرد پایدار: این کلید مینیاتوری ۵۰ آمپر مناسب برای مدارهای قدرتی، تأسیسات صنعتی، آسانسورها، پمپ‌های الکتریکی و تجهیزات سنگین است.
سازگاری با ریل استاندارد: این فیوز مینیاتوری فاز و نول به‌راحتی روی ریل استاندارد DIN 35mm نصب می‌شود که باعث نصب سریع، تعویض آسان و کاهش زمان تعمیر و نگهداری می‌گردد.
مقاومت بالا در برابر نوسانات برق: طراحی مهندسی‌شده این کلید مینیاتوری ۵۰ آمپر موجب کاهش خطرات ناشی از شوک‌های الکتریکی و افزایش طول عمر دستگاه‌های الکتریکی متصل به مدار می‌شود.

مشخصات فنی فیوز مینیاتوری فاز و نول 50 آمپر مدل C50

نوع محصول: فیوز مینیاتوری (MCB) فاز و نول
تعداد پل: دو پل (1P+N)
جریان نامی: ۵۰ آمپر (50A)
کلاس عملکرد: تیپ C – قطع در ۵ تا ۱۰ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر
استانداردها: IEC 60898-1 و IEC 60947-2
نحوه نصب: بر روی ریل استاندارد DIN 35mm

عملکرد فیوز مینیاتوری فاز و نول 50 آمپر مدل C50

قطع سریع اضافه‌بار: در صورت عبور جریان بیش از حد مجاز، این کلید مینیاتوری فاز و نول ۵۰ آمپر به‌طور خودکار مدار را قطع کرده و از سیم‌کشی و تجهیزات الکتریکی در برابر گرمای بیش از حد محافظت می‌کند.
تشخیص هوشمند اتصال کوتاه: به کمک طراحی حفاظتی پیشرفته، این فیوز مینیاتوری فاز و نول می‌تواند اتصال کوتاه را به‌سرعت تشخیص داده و از ورود جریان‌های آسیب‌زا به مدار جلوگیری کند.
کاهش خطر برق‌گرفتگی و نشتی جریان: با عملکرد دوپل (1P+N)، این کلید مینیاتوری ۵۰ آمپر جریان نول را نیز قطع کرده و از بروز خطرات ناشی از برق‌گرفتگی و نشتی جریان جلوگیری می‌کند.

کاربردهای فیوز مینیاتوری فاز و نول 50 آمپر

تابلوهای اصلی توزیع برق در تأسیسات صنعتی و ساختمان‌های بزرگ
سیستم‌های تهویه مطبوع و گرمایش مرکزی پرقدرت
محافظت از تجهیزات برقی سنگین مانند پمپ‌های صنعتی و آسانسورها
کنترل و ایمنی مدارهای الکتریکی در کارگاه‌ها، کارخانه‌ها و مراکز تجاری

چرا فیوز مینیاتوری فاز و نول 50 آمپر مدل C50؟

این کلید مینیاتوری ۵۰ آمپر با ظرفیت بالا، ایمنی پیشرفته و عملکرد پایدار، بهترین گزینه برای حفاظت از مدارهای پرقدرت و تجهیزات حساس محسوب می‌شود. با این فیوز مینیاتوری فاز و نول، می‌توان از بروز نوسانات الکتریکی و آسیب‌های ناشی از آن جلوگیری کرد و عملکردی مطمئن و طولانی‌مدت را در سیستم‌های برق‌رسانی تجربه نمود.
