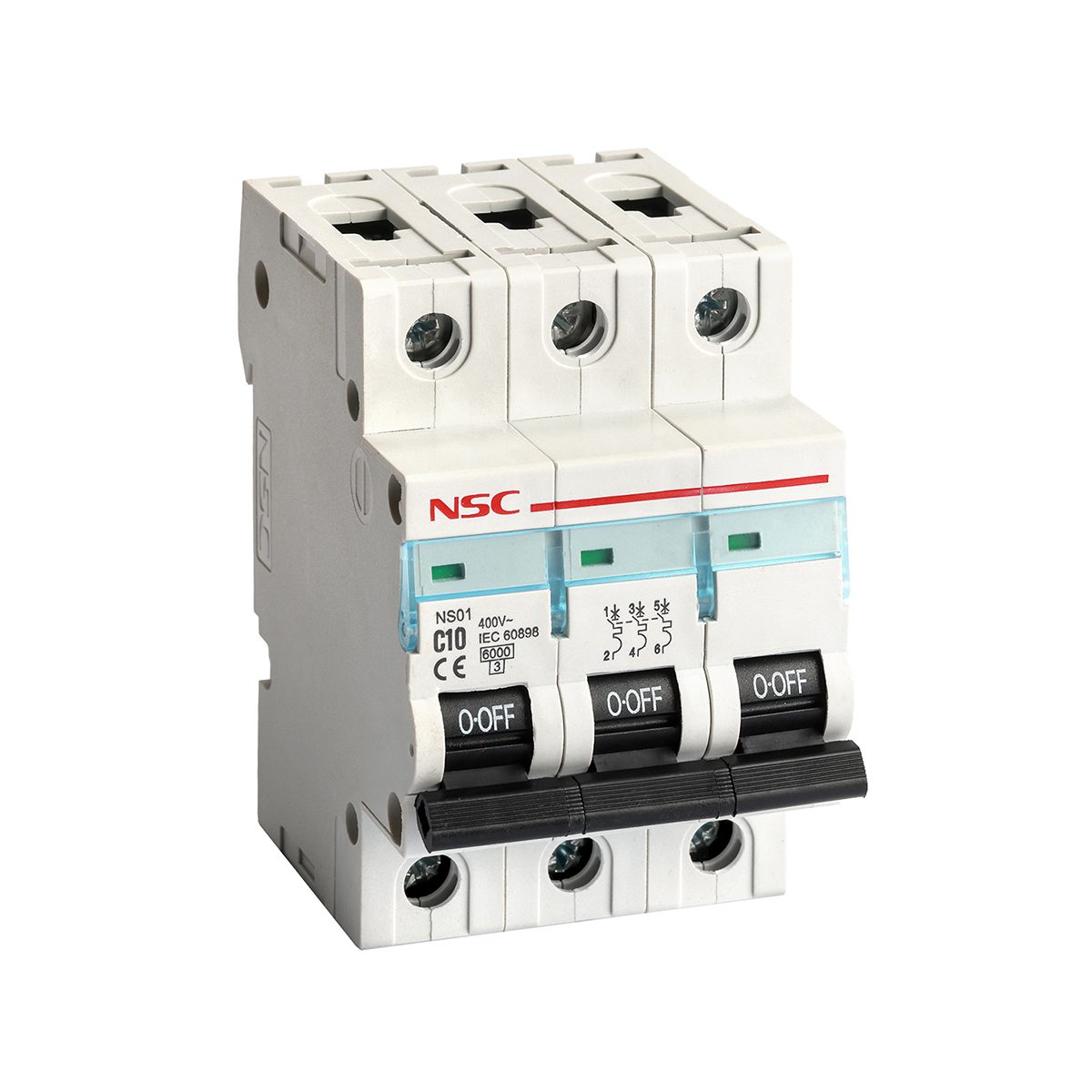

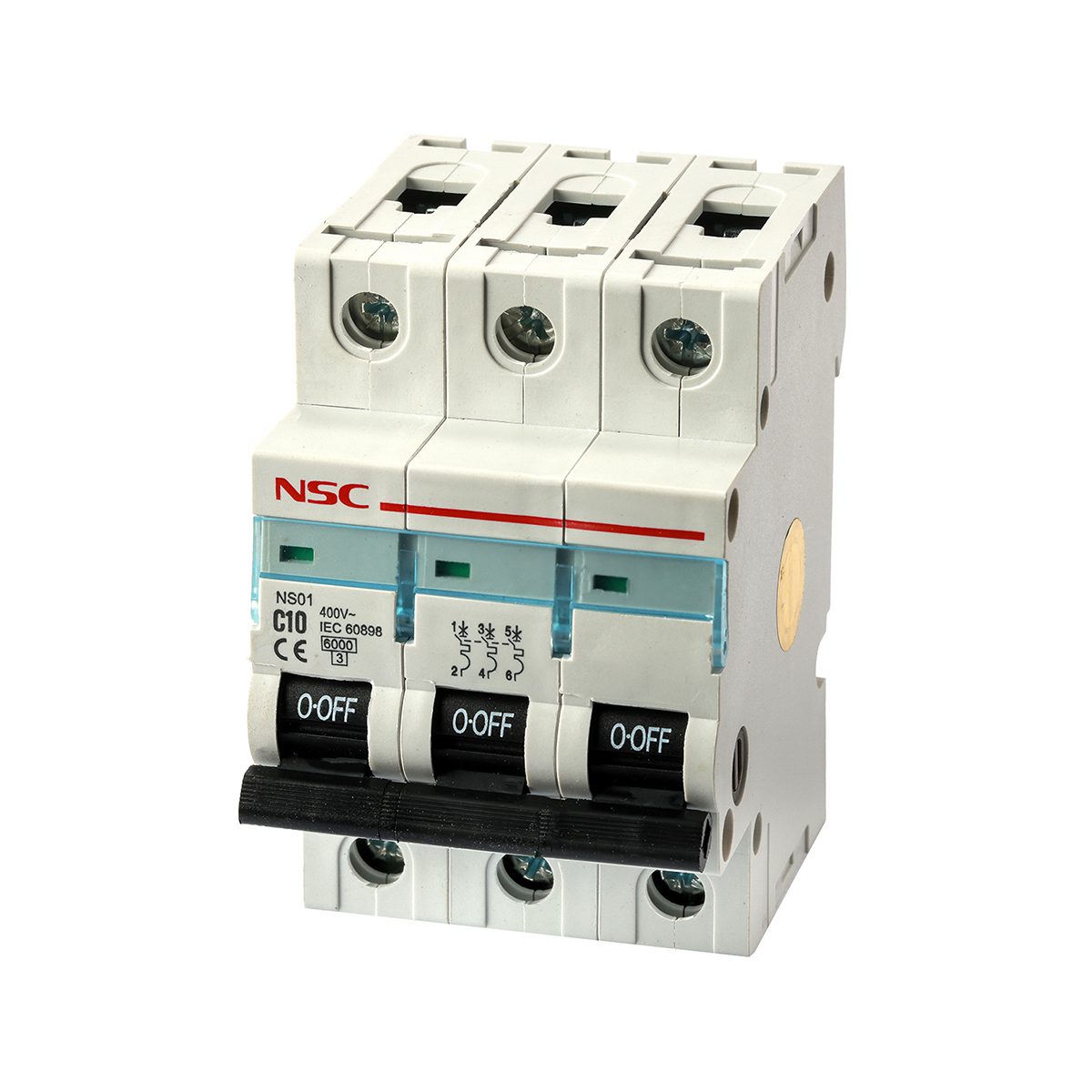

کلید مینیاتوری سه فاز 10 آمپر مدل C10

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری سه فاز 10 آمپر مدل C10 | کلید مینیاتوری 10A | حفاظت ایمن و مطمئن

فیوز مینیاتوری سه فاز 10 آمپر مدل C10 یکی از تجهیزات ضروری در سیستم‌های الکتریکی است که برای محافظت از مدارها در برابر اتصال کوتاه و اضافه بار طراحی شده است. این کلید مینیاتوری 10A با کیفیت ساخت بالا و قابلیت‌های حفاظتی پیشرفته، گزینه‌ای ایده‌آل برای تابلوهای برق صنعتی و ساختمانی محسوب می‌شود.

مطمئن نیستید که کدام کلید مینیاتوری مناسب شماست؟ در اینجا راهنمای کامل برای انتخاب کلید مینیاتوری مناسب را بخوانید و بهترین انتخاب را داشته باشید.

برای مشاهده و خرید بهترین فیوز مینیاتوری‌ها، کافی است به دسته‌بندی فیوز مینیاتوری مراجعه کنید و محصول دلخواه خود را پیدا کنید.

ویژگی‌های کلیدی:

قدرت قطع 6 کیلو آمپر – عملکرد قابل‌اعتماد در شرایط اضافه جریان و اتصال کوتاه
دارای دو مکانیزم حفاظتی – محافظت هم‌زمان در برابر اتصال کوتاه و اضافه بار
بدنه مقاوم و نسوز – ساخته‌شده از پلی‌آمید 66 برای افزایش ایمنی و دوام
طراحی بهینه بدنه – ایجاد فاصله هوایی مناسب برای کاهش حرارت و افزایش عملکرد
نمایشگر رنگی وضعیت – نمایش حالت قطع و وصل برای تشخیص سریع وضعیت مدار
قابلیت اتصال دوگانه – امکان اتصال به باس بار از طریق قسمت ترمینال

کاربردهای کلید مینیاتوری 10 آمپر مدل C10:

حفاظت از مدارهای الکتریکی با جریان پایین
استفاده در تابلوهای توزیع برق صنعتی و تجاری
کنترل و ایمن‌سازی سیستم‌های روشنایی و تأسیسات برقی
تأمین امنیت مدارهای سه فاز در برابر اضافه جریان

چرا فیوز مینیاتوری سه فاز 10 آمپر C10؟

این فیوز مینیاتوری 10 آمپر با طراحی استاندارد، عملکرد ایمن و قابلیت نصب آسان، گزینه‌ای ایده‌آل برای حفاظت از مدارهای الکتریکی است. اگر به دنبال کلید مینیاتوری 10A با دوام و کیفیت بالا هستید، این مدل بهترین انتخاب برای افزایش ایمنی سیستم‌های برق شما خواهد بود.
