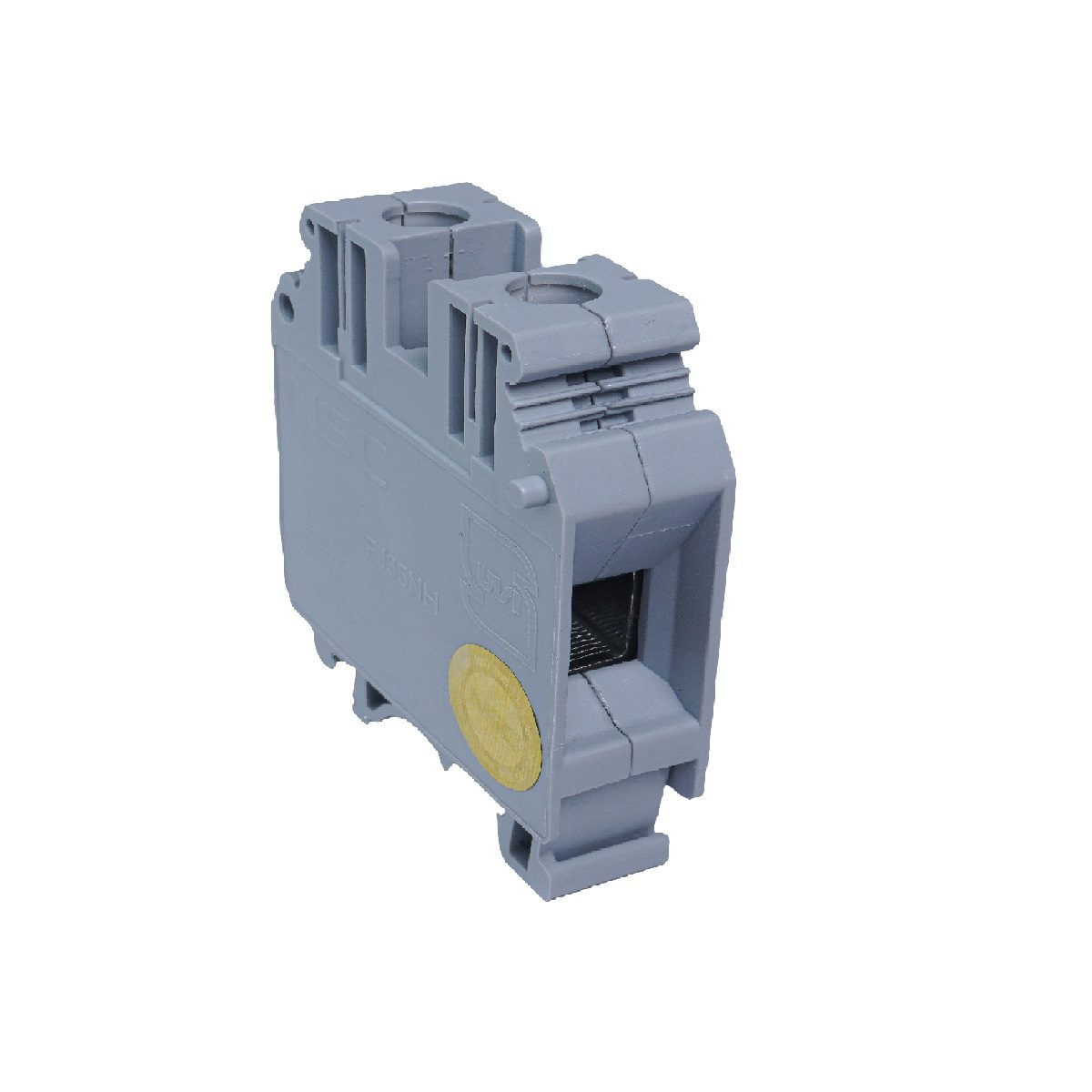

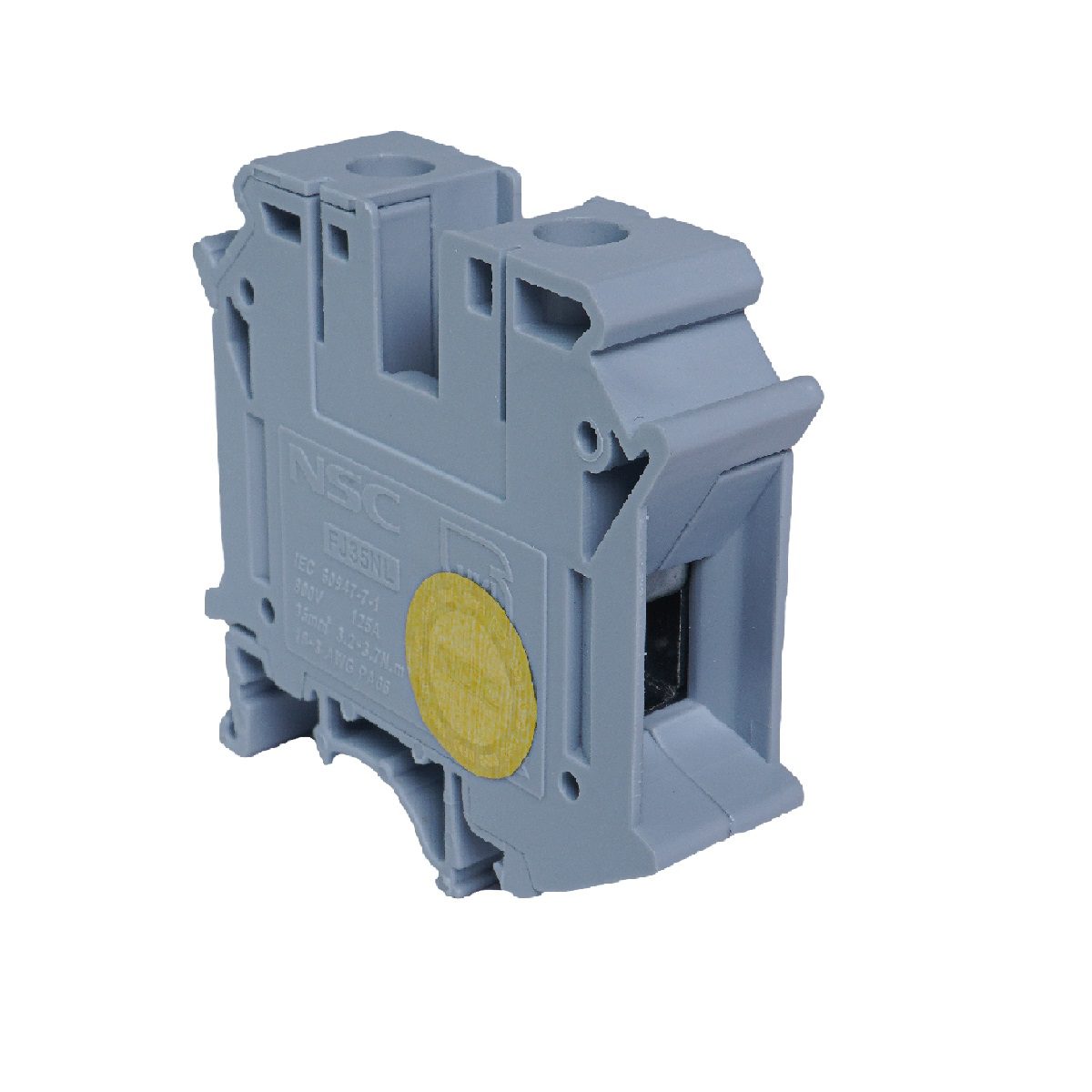

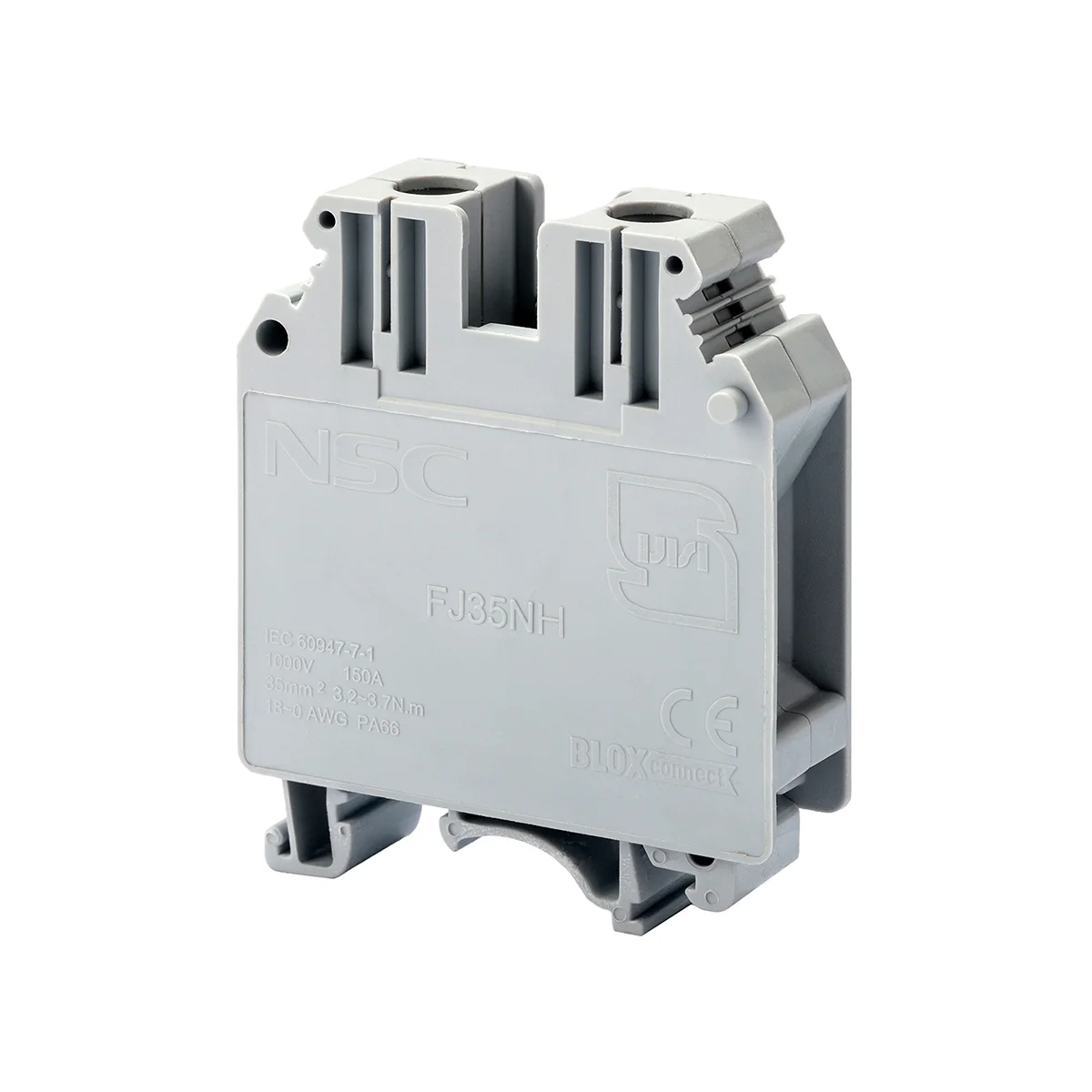

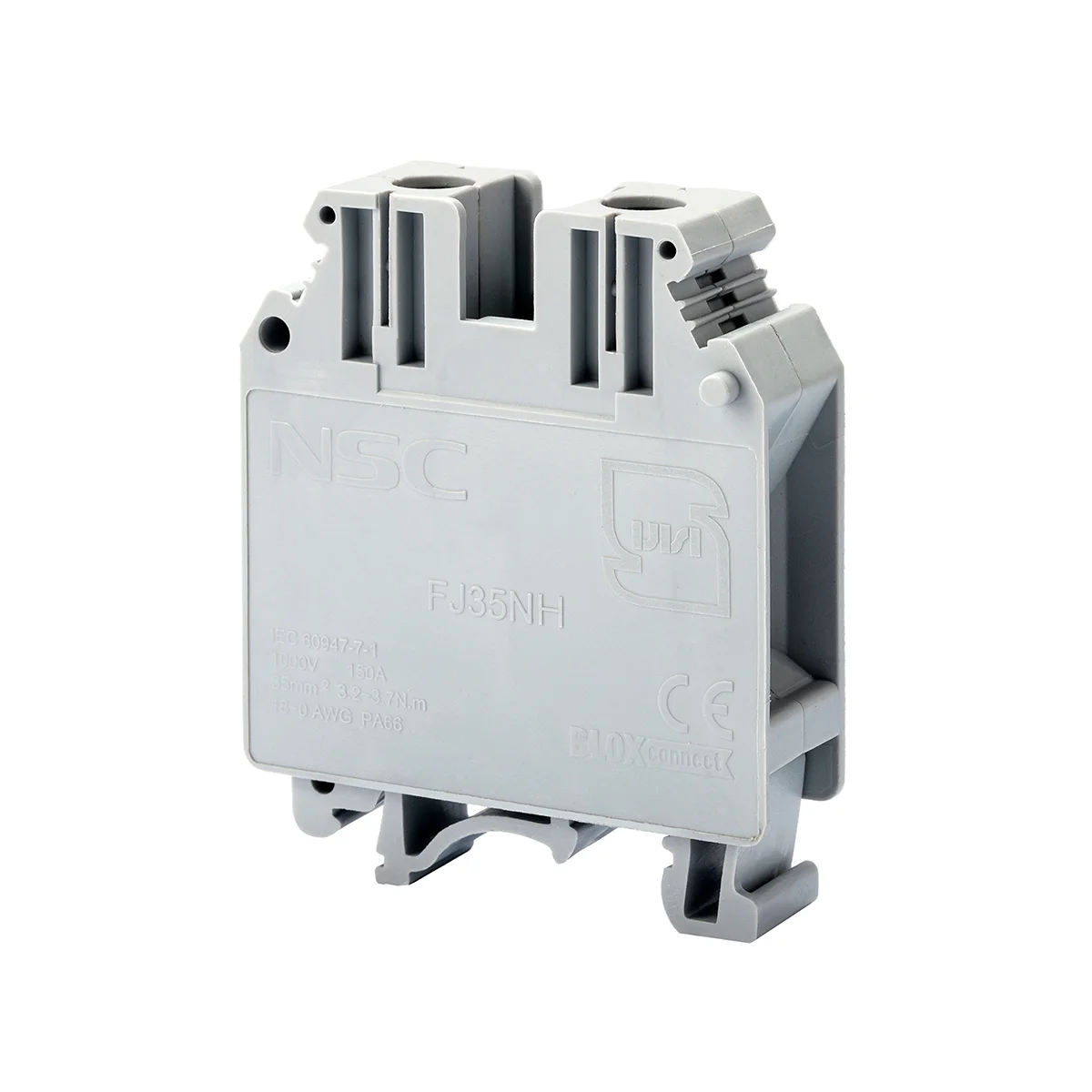

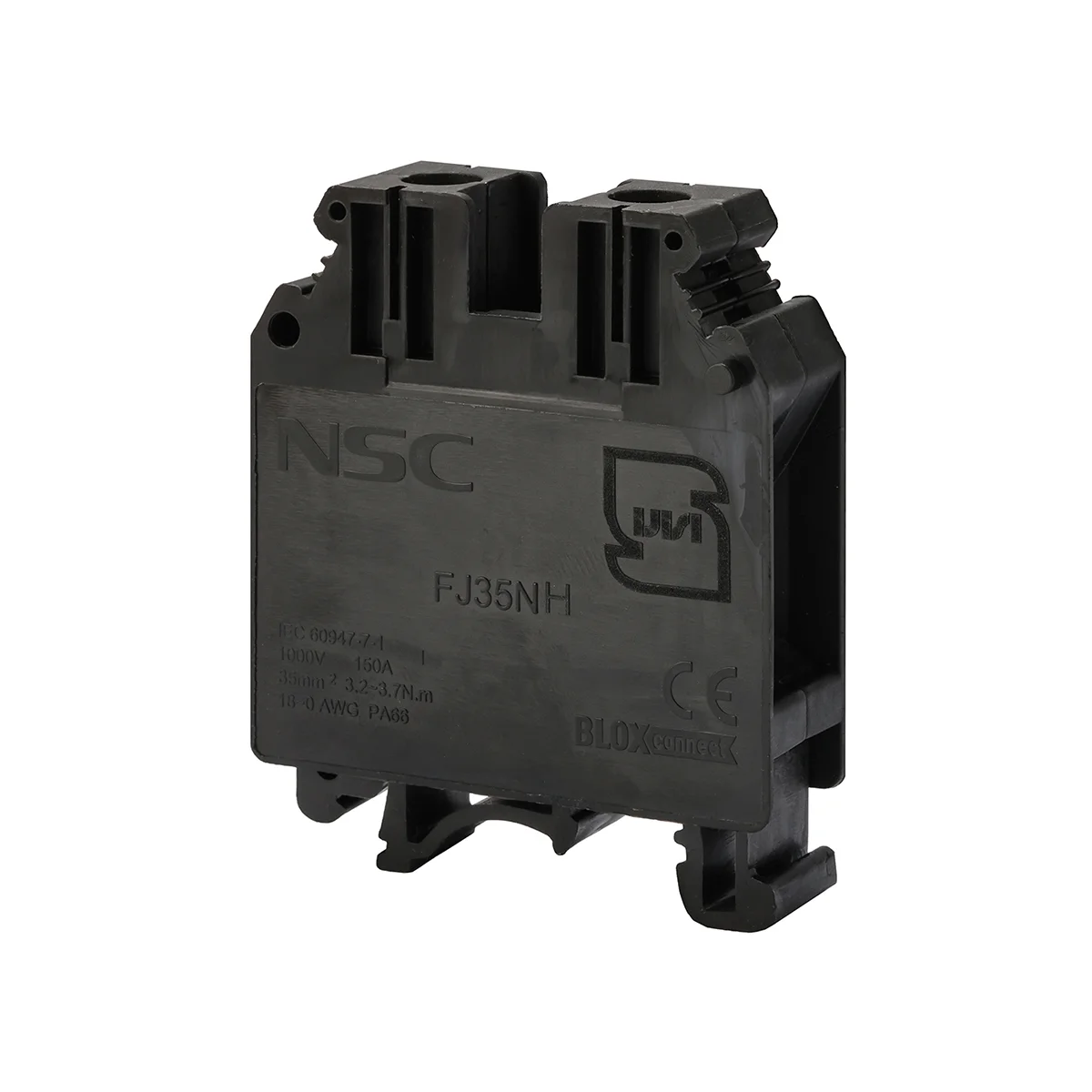

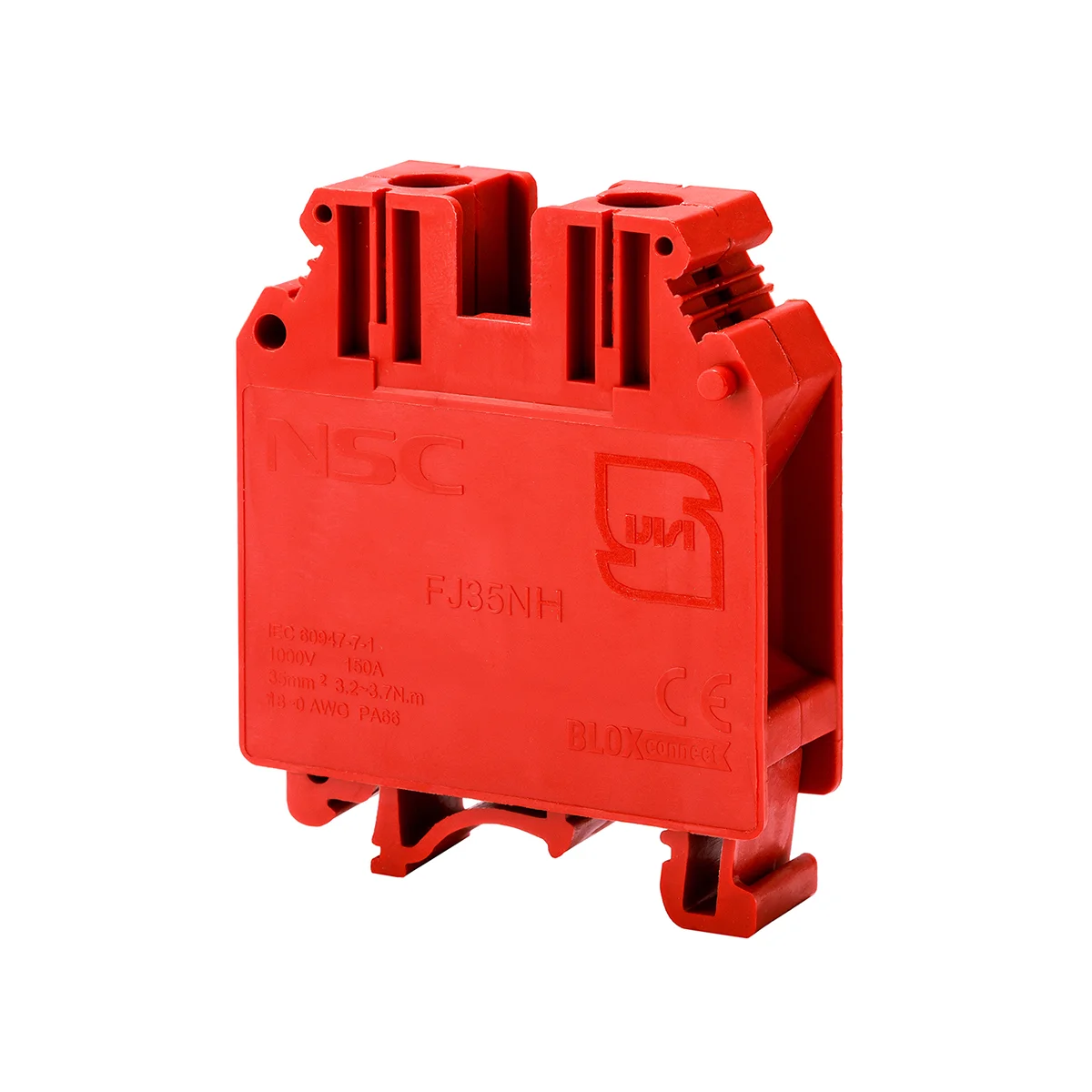

ترمینال ریلی سایز 35 ترمینال برق 35
ترمینال ریلی سایز 35 - Image 2
ترمینال ریلی سایز 35 - Image 3

ترمینال ریلی سایز 35

توضیحات کوتاه محصول :

جنس پیچ از فولاد استیل با روکش روی

قطعه سیم گیر صورت شمش

جنس سیم گیر از برنج با روکش نیکل

جنس قطعه رابط از برنج با روکش نیکل

جنس کنتاکت ها از مس با روکش نیکل

قابلیت افزودن جامپر از بالا و از بغل

قابل نصب روی ریل 35mm و ریل نوع G

جنس بدنه از پلی آمید 66

جداسازی آسان

شناسه محصول : NS21-FJ35NH
جهت خرید و اطلاع از قیمت ترمینال ریلی سایز 35 با کارشناس فروش تماس حاصل فرمایید.

شرکت نیرو سامان خاور خدمات ذیل را  در خصوص فروش محصولات انجام می دهد :

  1.  مشاوره و طراحی
  2. خدمات پس از فروش
  3. خدمات نصب و اجرا
دانلود کاتالوگ

بر چسب ها :  ترمینال توزیع تک فاز | ترمینال توزیع سه فاز | ترمینال توزیع تک پل | ترمینال توزیع دو پل | ترمینال توزیع سه پل

NS21-FJ35NL NS21-FJ35NH
CQC/CE/RoHS CERTIFICATION CERTIFICATION CQC/CE/RoHS
MATERIAL MATERIAL
15.2x55x51 Size(mm) 15.2×50.5×62 Size(mm)
M6, Zinc-Coated Steel Screw M6, Zinc-Coated Steel Screw
Nickel-Coated Brass Pressure Frame Nickel-Coated Brass Pressure Frame
Nickel-Coated Brass Conductor Nickel-Coated Brass Conductor
PA66/V-0 Housing PA66/V-0 Housing
ELECTRICAL DATA ELECTRICAL DATA
IEC 60947-7-1 Standards IEC 60947-7-1 Standards
800 Voltage(V) 1000 Voltage(V)
130 Current(A) 150 Current(A)
WIRING DATA WIRING DATA
16 Strip Length(mm) 16 Strip Length(mm)
0.75~35 Flexible Wire(mm²) 0.75~35 Flexible Wire(mm²)
0.75~35 Rigid Wire(mm²) 0.75~50 Rigid Wire(mm²)
18~3 Imperial Wire(AWG) 18~0 Imperial Wire(AWG)
3.2~3.7 Torque(N·m) 3.2~3.7 Torque(N·m)
End Plate End Plate
_ _ Model Model _ _
_ Thickness Thickness _
_ Pcs/Bag Pcs/Bag _
Fixed Bridge Fixed Bridge
FBRI10-15N Model FBRI10-15N Model
130A Max Current 125A Max Current
10 Pcs/Bag 10 Pcs/Bag
Insertion Bridge Insertion Bridge
_ _ Model _ Model
_ Max Current _ Max Current
_ Pcs/Bag _ Pcs/Bag
Small Partition&Partition Plat Small Partition&Partition Plate
200 Pcs/Bag TS-K 200 Pcs/Bag TS-K
_ ATP-FJ _ ATP-FJ
Marking Tag Marking Tag
100 Pcs/Bag ZB5 100 Pcs/Bag ZB5

توضیحات

ترمینال ریلی سایز 35 یکی از اجزای ضروری در تابلوهای برق صنعتی و سیستم‌های توزیع انرژی الکتریکی هستند که برای اتصال ایمن و مطمئن سیم‌ها و کابل‌ها به کار می‌روند. این ترمینال‌ها روی ریل‌های استاندارد DIN نصب شده و امکان مدیریت بهینه‌ی سیم‌کشی را فراهم می‌کنند.

ترمینال ریلی 35 میلی‌متر مربع مخصوص کاربردهایی است که نیاز به انتقال جریان متوسط تا بالا دارند و در بخش‌های مختلف صنعتی، نیروگاهی و اتوماسیون مورد استفاده قرار می‌گیرد. این تجهیزات با طراحی ایمن، استحکام بالا و استانداردهای جهانی، یک راه‌حل ایده‌آل برای اتصالات الکتریکی محسوب می‌شوند.

ترمینال ریلی سایز 35 ترمینال برق 35

نیرو سامان انواع ترمینال ریلی  با سایز متفاوت عرضه می کند. جهت اطلاع از قیمت ترمینال ریلی 35 و سایر ترمینال های ریلی با ما در تماس باشید.

ویژگی‌های فنی ترمینال ریلی سایز 35

1. جریان و ولتاژ نامی ترمینال ریلی 35

  • قابلیت عبور جریان تا 125 آمپر
  • ولتاژ کاری تا 1000 ولت AC/DC

2. جنس بدنه و هادی‌ها ترمینال برق 35

  • بدنه از پلی‌آمید (PA66) خودخاموش‌شونده مطابق با استاندارد UL94 V-0 (مقاومت بالا در برابر حرارت و اشتعال)
  • هادی‌ها از جنس مس قلع‌اندود برای افزایش هدایت الکتریکی و مقاومت در برابر خوردگی

3. ابعاد و استانداردها ترمینال برق 35

  • طراحی بر اساس استانداردهای IEC و UL
  • قابلیت نصب روی ریل استاندارد DIN 35mm
  • دارای مکانیزم قفل شونده برای استقرار پایدار

4. نوع اتصال ترمینال ریلی نمره 35

  • اتصال پیچ‌خور یا فنری برای جلوگیری از شل شدن سیم‌ها در اثر لرزش
  • امکان اتصال کابل‌های افشان و نیمه‌افشان با سطح مقطع تا 35 میلی‌متر مربع

5. قابلیت‌های ویژه ترمینال ریلی نمره 35

✅ برخی مدل‌ها دارای ترمینال ارت (زمین) برای افزایش ایمنی
✅ امکان نصب فیوز حفاظتی برای جلوگیری از اضافه‌جریان با ترمینال ریلی 35
✅ امکان لیبل‌گذاری و شماره‌گذاری برای تسهیل در عیب‌یابی و تعمیرات



کاربردهای ترمینال برق 35

✔  در تابلوهای توزیع برق صنعتی
✔ سیستم‌های کنترلی و اتوماسیون صنعتی
✔ مدارهای قدرت و فرمان در ماشین‌آلات صنعتی
✔ سیستم‌های انتقال انرژی در تأسیسات الکتریکی و نیروگاهی



مزایای استفاده از ترمینال ریلی سایز 35

✅ افزایش ایمنی و کاهش خطر اتصال کوتاه با ترمینال ریلی سایز 35
✅ نصب سریع و آسان روی ریل استاندارد
✅ تحمل جریان بالا و عمر طولانی‌مدت
✅ مقاومت بالا در برابر حرارت، لرزش و خوردگی



ترمینال ریلی نمره 35 یک انتخاب ایده‌آل برای مدارهای الکتریکی صنعتی است که نیاز به انتقال جریان‌های متوسط تا بالا دارند. این ترمینال‌ها با استانداردهای بین‌المللی سازگار بوده و امکان مدیریت بهینه سیم‌کشی و اتصالات الکتریکی را فراهم می‌کنند.
