| NS21-FJ95 | ||||
| CQC/CE/RoHS | CERTIFICATION | |||
| MATERIAL | ||||
| 25x83x90 | Size(mm) | |||
| M8, Zinc-Coated Steel | Screw | |||
| Nickel-Coated Brass | Pressure Frame | |||
| Nickel-Coated Brass | Conductor | |||
| PA66/V-0 | Housing | |||
| ELECTRICAL DATA | ||||
| IEC 60947-7-1 | Standards | |||
| 1000 | Voltage(V) | |||
| 230 | Current(A) | |||
| WIRING DATA | ||||
| 33 | Strip Length(mm) | |||
| 35~95 | Flexible Wire(mm²) | |||
| 25~95 | Rigid Wire(mm²) | |||
| 2~4/0 | Imperial Wire(AWG) | |||
| 15~20 | Torque(N·m) | |||
| Fixed Bridge | ||||
| _ | _ | Model | ||
| _ | Positions | |||
| _ | Model | |||
| _ | Positions | |||
| _ | Pcs/Bag | |||
| Insertion Bridge | ||||
|
|
EB2-25 | Model | ||
| 2 | Positions | |||
| 16 | Pcs/Bag | |||
| Marking Tag | ||||
| 100 | Pcs/Bag | ZB10 | ||

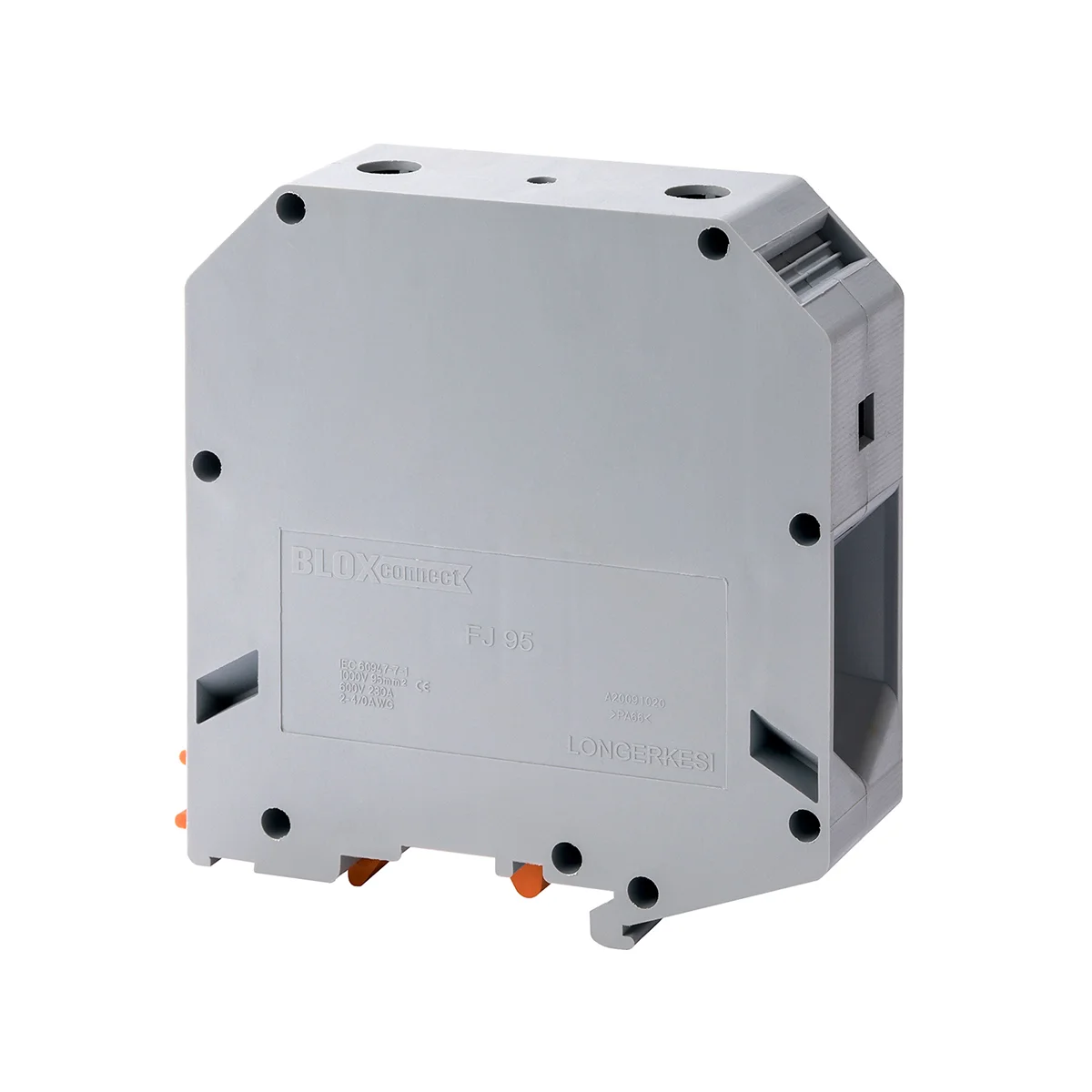

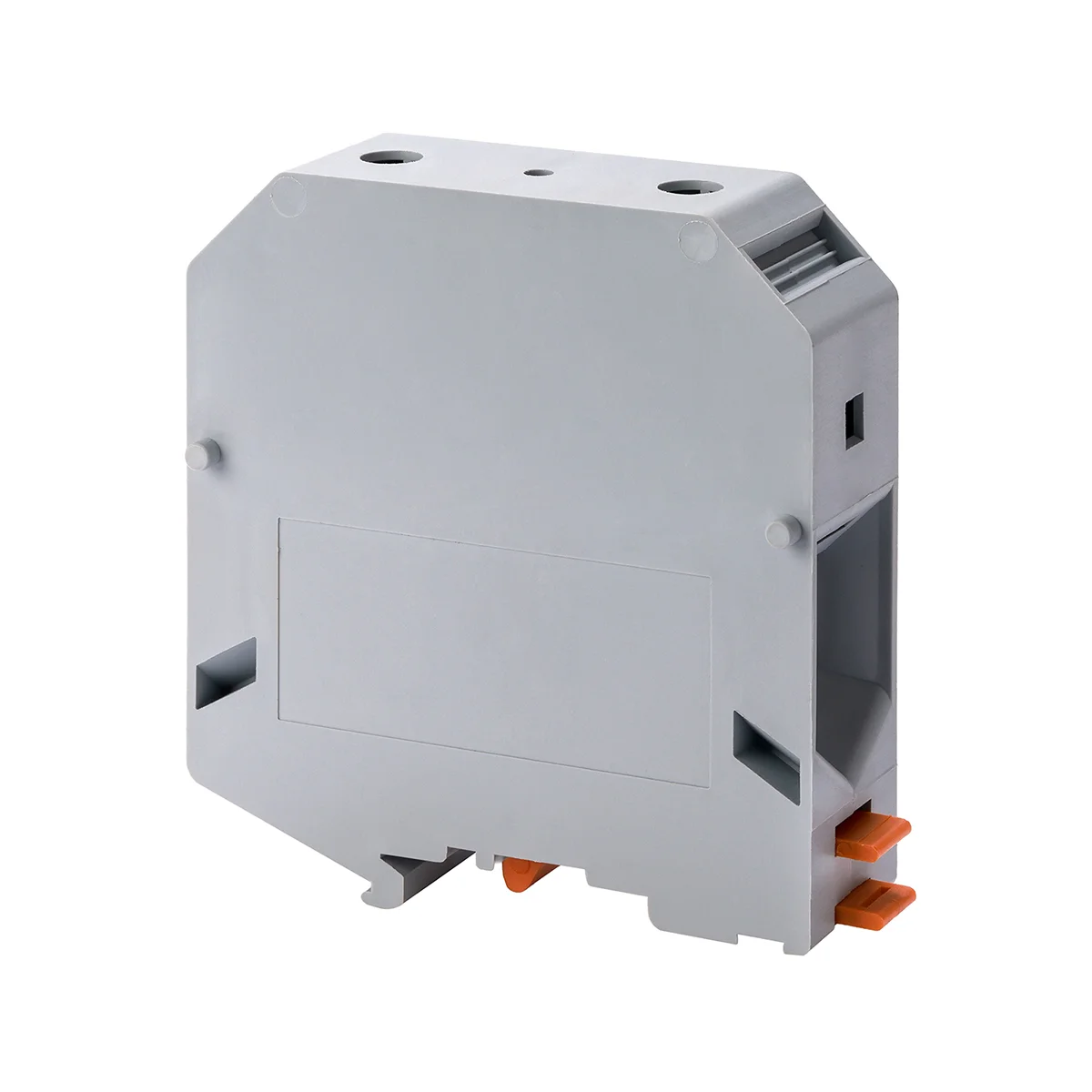

ترمینال ریلی سایز 95 (نمره 95) – ترمینال تابلویی پیچی NS21-FJ95
ترمینال ریلی سایز 95، که در بازار با نام «ترمینال نمره 95» هم شناخته می‌شود، یک ترمینال تابلویی پیچی از سری NS-21 برند NSC با کد مدل NS21-FJ95 است. این ترمینال ریلی جریان نامی 230 آمپر و ولتاژ نامی 1000 ولت را تحمل می‌کند، مطابق استاندارد IEC 60947-7-1 ساخته شده و برای اتصال کابل‌های 35~95 میلی‌متر مربع افشان (25~95 میلی‌متر مربع مفتولی) به کار می‌رود. بدنه آن از جنس پلی‌آمید 66 (PA66/V-0) است و روی ریل استاندارد ۳۵ میلی‌متری و ریل نوع G نصب می‌شود.
ساختار و اصول عملکرد ترمینال ریلی سایز 95 (NS21-FJ95)
اتصال کابل در این ترمینال تابلویی از طریق پیچ با روکش روی (Zinc-Coated Steel) و (Pressure Frame) از جنس نیکل با روکش برنج انجام می‌شود. قطعه سیم‌گیر در سری NS-21 به‌صورت شمشی (Bar-type) ساخته شده، نه ورق تاخورده؛ این موضوع سطح تماس و پایداری اتصال را در برابر شل‌شدن پیچ در طول زمان بهبود می‌دهد. قطعه رابط (Conductor) داخلی نیز از نیکل با روکش برنج است که مقاومت الکتریکی پایین و دوام در برابر اکسیداسیون را تضمین می‌کند.
ترمینال ریلی سایز 95 NS21-FJ95 مطابق استاندارد بین‌المللی IEC 60947-7-1 (ترمینال برای تجهیزات فشار ضعیف) تولید شده و دارای گواهی‌های CQC، CE و RoHS است. جنس بدنه از پلی‌آمید 66 با رده اشتعال‌پذیری V-0 است.
کاربردهای ترمینال ریلی سایز 95 (NS21-FJ95)
این ترمینال ریلی به‌دلیل جریان نامی بالا و پذیرش کابل تا سطح مقطع بزرگ، برای فیدرهای اصلی، اتصال ورودی/خروجی تابلوهای توزیع اصلی و پست‌های برق فشار ضعیف با بار سنگین به کار می‌رود. قابلیت جداسازی آسان هر واحد از روی ریل نیز تعمیر و توسعه تابلو را ساده می‌کند. برای مشاهده مشخصات و قیمت کامل این ترمینال ریلی می‌توانید به صفحه دسته‌بندی مراجعه کنید.
تفاوت NS21-FJ95 (سایز 95) با سایر سایزهای ترمینال ریلی NSC
سری NS-21 در سایزهای مختلف از ۲٫۵ تا ۱۵۰ عرضه می‌شود تا متناسب با جریان مدار انتخاب شود. اگر جریان مدار شما کمتر است، ترمینال ریلی سایز 70 (جریان نامی 192 آمپر) گزینه مناسب‌تری است. برای جریان‌های بالاتر، ترمینال ریلی سایز 150 (جریان نامی 309 آمپر) پیشنهاد می‌شود. تفاوت اصلی سایزهای مختلف در قطر پیچ، محدوده سطح مقطع کابل قابل اتصال و ابعاد فیزیکی بدنه است؛ سایر مشخصات ساختاری (جنس بدنه، جنس سیم‌گیر، استاندارد) در کل سری یکسان است. فهرست کامل سایزهای دیگر را می‌توانید در صفحه دسته‌بندی ترمینال‌های ریلی NSC مشاهده نمایید.
معیار انتخاب NS21-FJ95 (ترمینال ریلی سایز 95)
انتخاب سایز (نمره) ترمینال ریلی باید بر اساس دو پارامتر اصلی انجام شود: جریان عبوری مدار و سطح مقطع کابل مصرفی. برای مداری با کابل افشان 35~95 میلی‌متر مربع یا مفتولی 25~95 میلی‌متر مربع و جریان حداکثر 230 آمپر، ترمینال ریلی سایز 95 (NS21-FJ95) انتخاب صحیح است. استفاده از سایز کوچک‌تر از نیاز واقعی مدار می‌تواند باعث گرم‌شدن بیش‌ازحد ترمینال شود.
نکات نصب و ایمنی ترمینال ریلی سایز 95 (NS21-FJ95)
- ترمینال روی ریل استاندارد ۳۵ میلی‌متری (DIN Rail) یا ریل نوع G نصب می‌شود.
- طول لخت‌کردن کابل دقیقاً 33 میلی‌متر رعایت شود تا اتصال کامل با قطعه سیم‌گیر برقرار شود.
- گشتاور بستن پیچ باید در محدوده 15~20 نیوتن‌متر باشد؛ گشتاور کمتر باعث اتصال سست و گشتاور بیشتر باعث آسیب به رزوه پیچ می‌شود.
اشتباهات رایج در خرید و نصب NS21-FJ95
رایج‌ترین اشتباه، انتخاب سایز ترمینال بر اساس ابعاد ظاهری به‌جای جریان و سطح مقطع کابل واقعی مدار است. همچنین رعایت‌نکردن گشتاور استاندارد پیچ (15~20 نیوتن‌متر) یکی از دلایل شایع گرم‌شدن و سوختگی ترمینال در بلندمدت است.
جدول مشخصات فنی ترمینال ریلی سایز 95 (NS21-FJ95)
| پارامتر | مقدار |
|---|---|
| گواهی‌نامه | CQC / CE / RoHS |
| ابعاد (میلی‌متر) | 25x83x90 |
| جنس پیچ | فولاد با روکش روی (Zinc-Coated Steel) |
| جنس قاب فشاردهنده (Pressure Frame) | نیکل با روکش برنج |
| جنس قطعه رابط (Conductor) | نیکل با روکش برنج |
| جنس بدنه | پلی‌آمید 66، رده V-0 (PA66/V-0) |
| استاندارد | IEC 60947-7-1 |
| ولتاژ نامی | 1000 ولت |
| جریان نامی | 230 آمپر |
| طول لخت‌کردن کابل | 33 میلی‌متر |
| کابل افشان قابل اتصال | 35~95 میلی‌متر مربع |
| کابل مفتولی قابل اتصال | 25~95 میلی‌متر مربع |
| سایز کابل بر اساس AWG | 2~4/0 |
| گشتاور بستن پیچ | 15~20 نیوتن‌متر |
| تعداد در کارتن اصلی | 168 عدد |
| برچسب مارکتینگ | NS21-FJ95 |
سوالات متداول درباره ترمینال ریلی سایز 95 (NS21-FJ95)
۱. ترمینال ریلی سایز 95 (نمره 95) با چه ضخامت کابلی سازگار است؟
این ترمینال با کابل افشان 35~95 میلی‌متر مربع و کابل مفتولی 25~95 میلی‌متر مربع (معادل AWG 2~4/0) کار می‌کند.
۲. حداکثر جریان قابل تحمل ترمینال ریلی سایز 95 چقدر است؟
جریان نامی این ترمینال 230 آمپر و ولتاژ نامی آن 1000 ولت است.
۳. آیا ترمینال ریلی سایز 95 روی همه ریل‌های استاندارد نصب می‌شود؟
بله، این ترمینال روی ریل ۳۵ میلی‌متری استاندارد و ریل نوع G قابل نصب است.
۴. تفاوت ترمینال ریلی سایز 95 با سایر سایزهای سری NS-21 چیست؟
تفاوت اصلی در جریان نامی، قطر پیچ و محدوده سطح مقطع کابل است. اگر جریان مدار شما کمتر است، ترمینال ریلی سایز 70 (جریان نامی 192 آمپر) گزینه مناسب‌تری است. برای جریان‌های بالاتر، ترمینال ریلی سایز 150 (جریان نامی 309 آمپر) پیشنهاد می‌شود. برای دیدن مشخصات کامل سایزهای دیگر می‌توانید به صفحه دسته‌بندی ترمینال‌های ریلی مراجعه کنید.
۵. گشتاور مناسب برای بستن پیچ ترمینال ریلی سایز 95 چقدر است؟
گشتاور استاندارد بستن پیچ 15~20 نیوتن‌متر است.
۶. آیا این ترمینال دارای گواهی استاندارد بین‌المللی است؟
بله، مطابق استاندارد IEC 60947-7-1 تولید شده و گواهی‌های CQC، CE و RoHS دارد.
جمع‌بندی مشخصات NS21-FJ95 (ترمینال ریلی سایز 95)
ترمینال ریلی سایز 95 (نمره 95) مدل NS21-FJ95 با جریان نامی 230 آمپر، ولتاژ 1000 ولت، بدنه پلی‌آمید 66 و استاندارد IEC 60947-7-1، گزینه‌ای مطمئن برای مدارهای متناسب با این محدوده جریان در تابلوهای برق صنعتی و ساختمانی است. برای مشاهده قیمت، موجودی و سایر سایزهای این ترمینال تابلویی می‌توانید به صفحه دسته‌بندی محصولات NSC مراجعه کنید.
