NS21-FJ16N |
CQC/CE/RoHS |
CERTIFICATION |
|
|
|
|
|
MATERIAL |
12.2×42.5×54 |
Size(mm) |
M4, Zinc-Coated Steel |
Screw |
Nickel-Coated Brass |
Pressure Frame |
Nickel-Coated Brass |
Conductor |
PA66/V-0 |
Housing |
|
ELECTRICAL DATA |
IEC 60947-7-1 |
Standards |
800 |
Voltage(V) |
101 |
Current(A) |
|
WIRING DATA |
11 |
Strip Length(mm) |
4~16 |
Flexible Wire(mm²) |
2.5~25 |
Rigid Wire(mm²) |
22~4 |
Imperial Wire(AWG) |
1.5~1.8 |
Torque(N·m) |
|
End Plate |
|
D-FJ16
1.5mm
100 |
|
Model |
|
Thickness |
|
Pcs/Bag |
|
Fixed Bridge |
|
FBRI10-12N |
|
Model |
101A |
|
Max Current |
10 |
|
Pcs/Bag |
|
Insertion Bridge |
_ |
_ |
|
Model |
_ |
|
Max Current |
_ |
|
Pcs/Bag |
|
Small Partition&Partition Plate |
|
200 |
Pcs/Bag |
TS-K |
|
100 |
ATP-FJ |
|
Marking Tag |
|
100 |
Pcs/Bag |
ZB5 |
توضیحات
Warning: Undefined array key "find" in
/home/nsccom/public_html/wp-content/plugins/seo-by-rank-math-pro/includes/modules/image-seo/class-image-seo-pro.php on line
465
Warning: Undefined array key "replace" in
/home/nsccom/public_html/wp-content/plugins/seo-by-rank-math-pro/includes/modules/image-seo/class-image-seo-pro.php on line
465

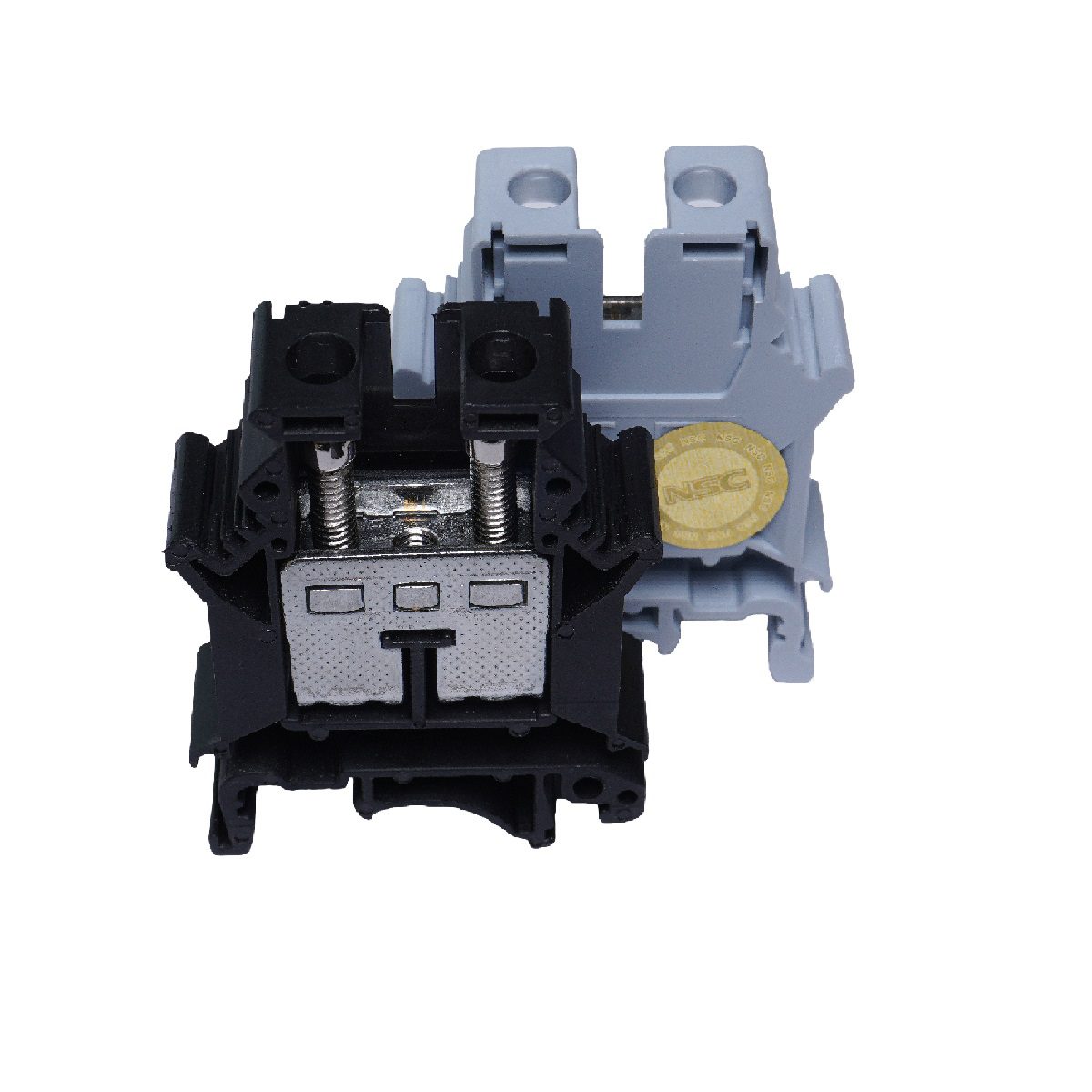

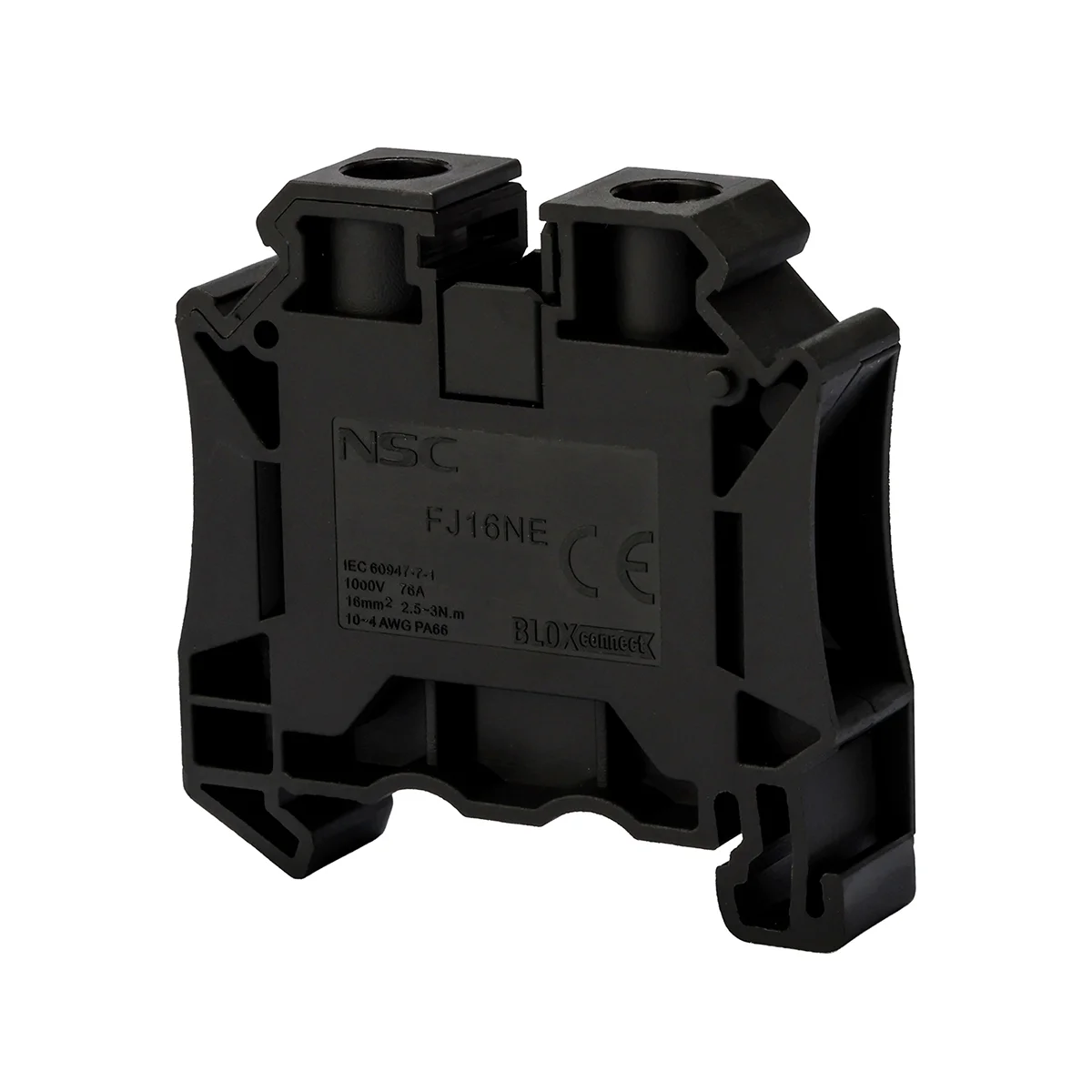

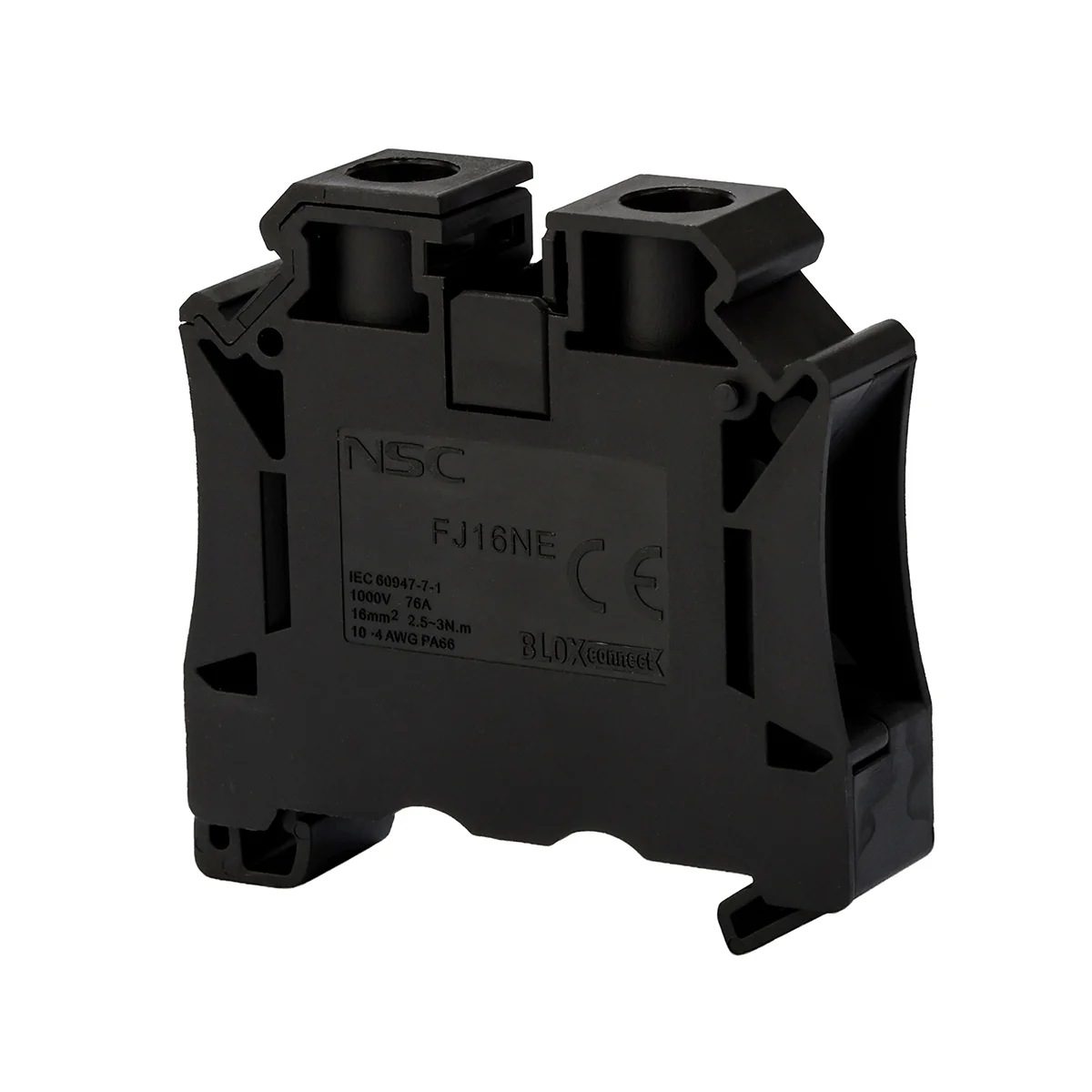

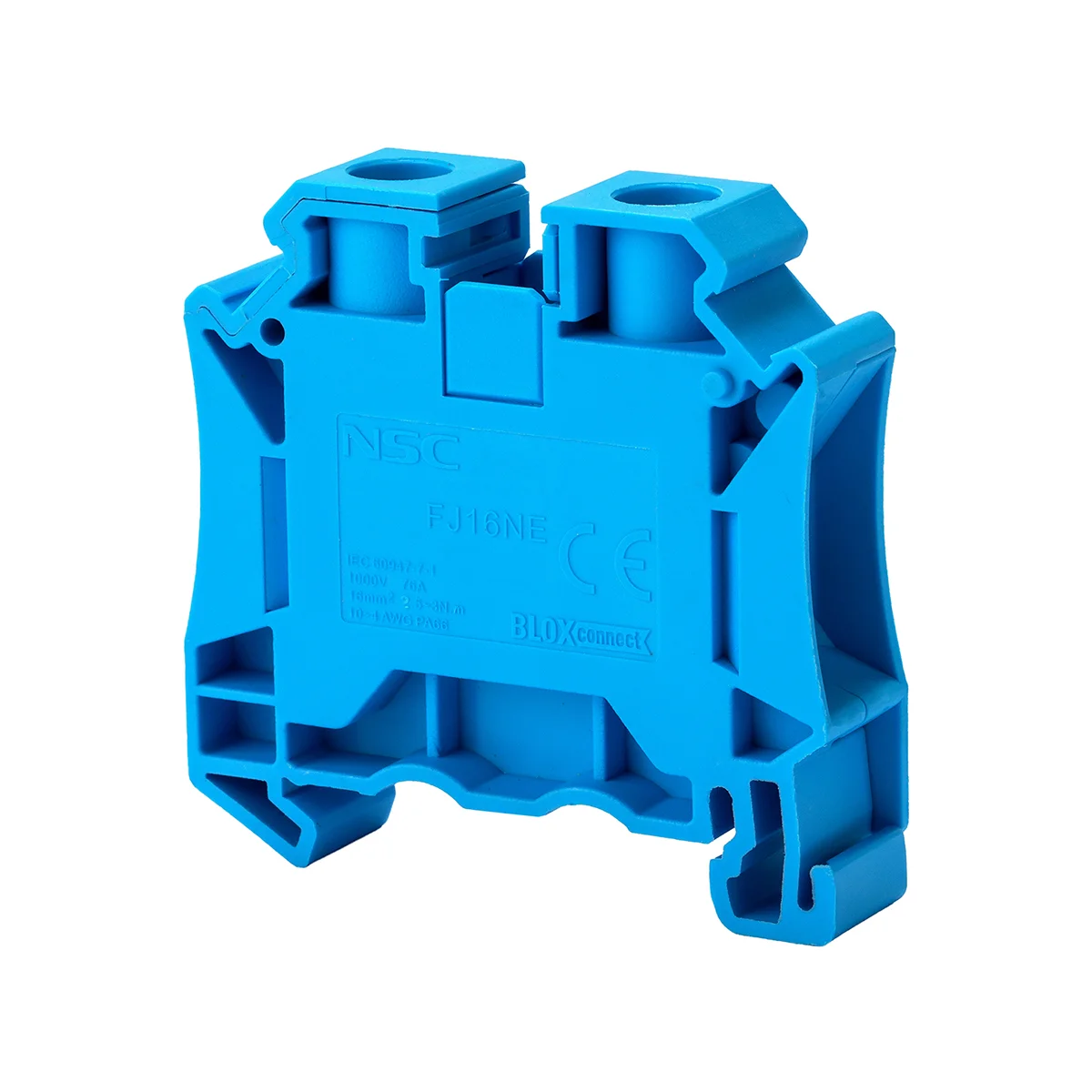

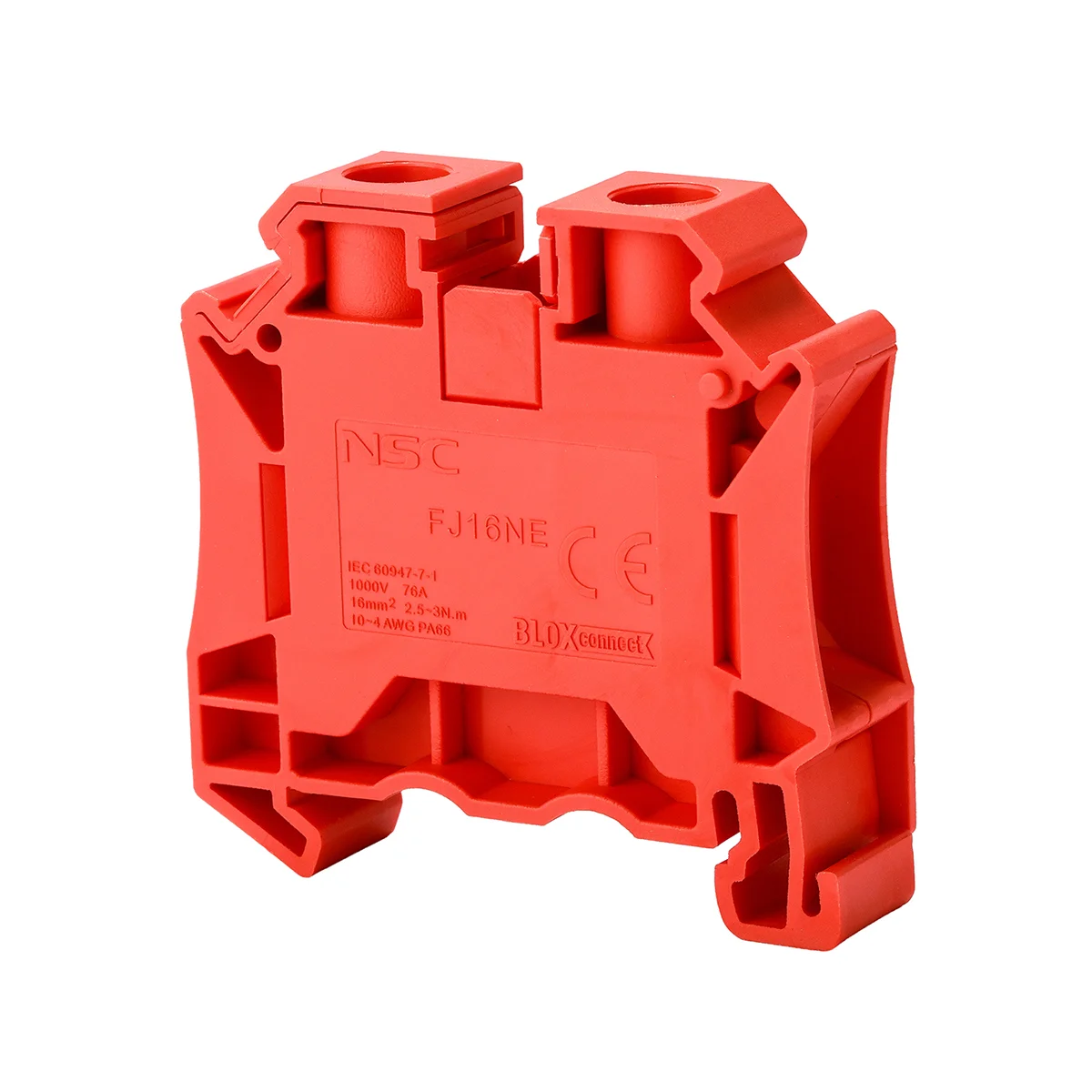

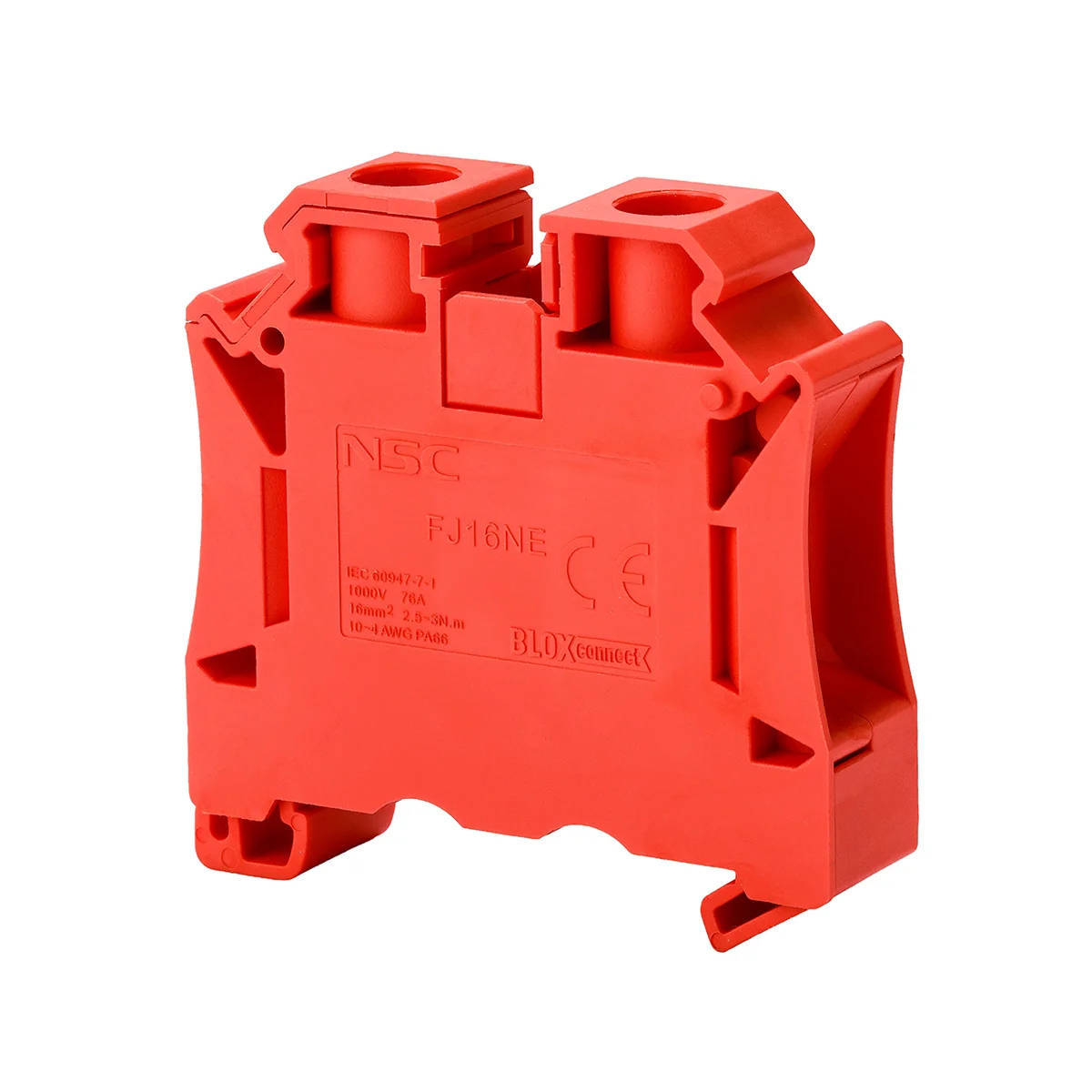

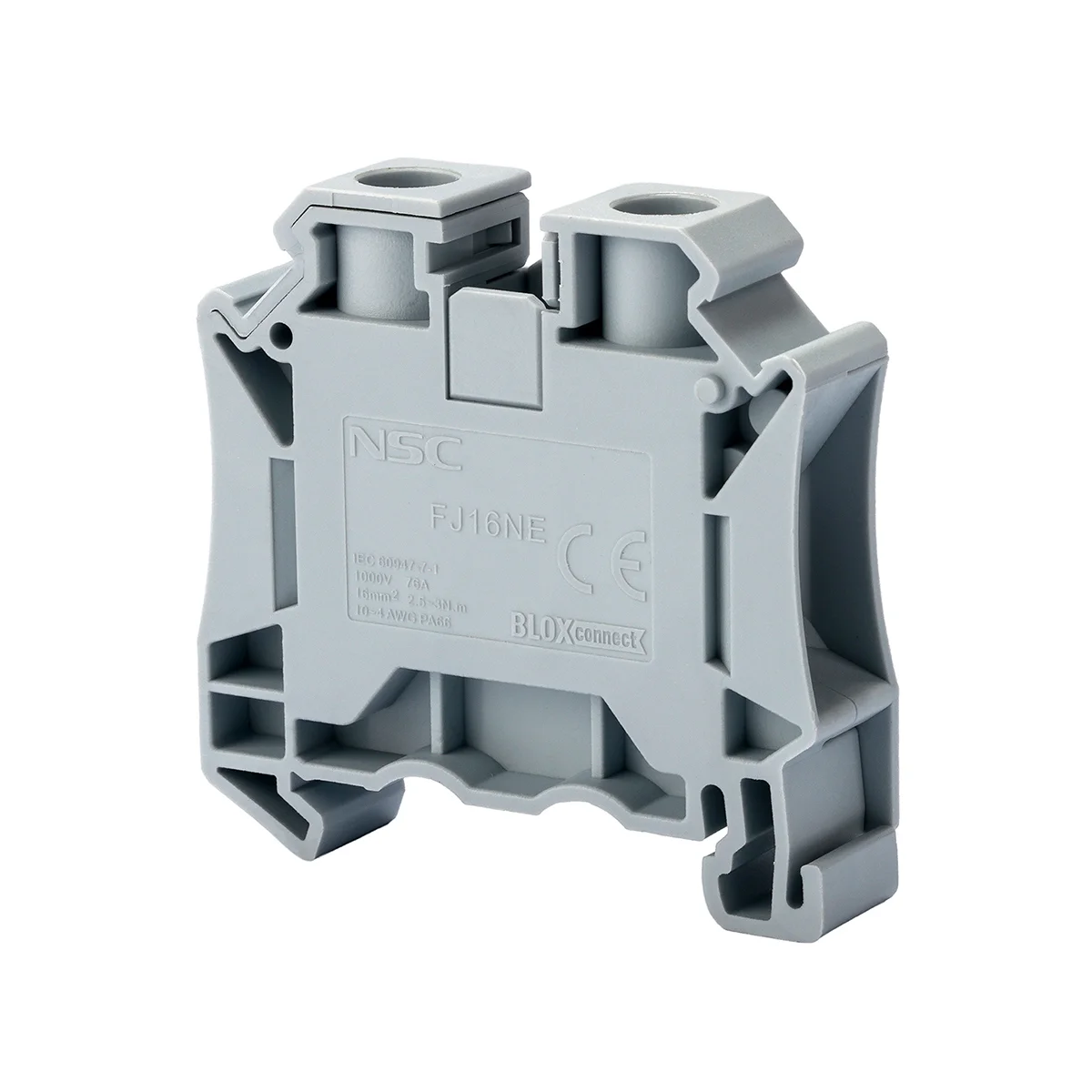

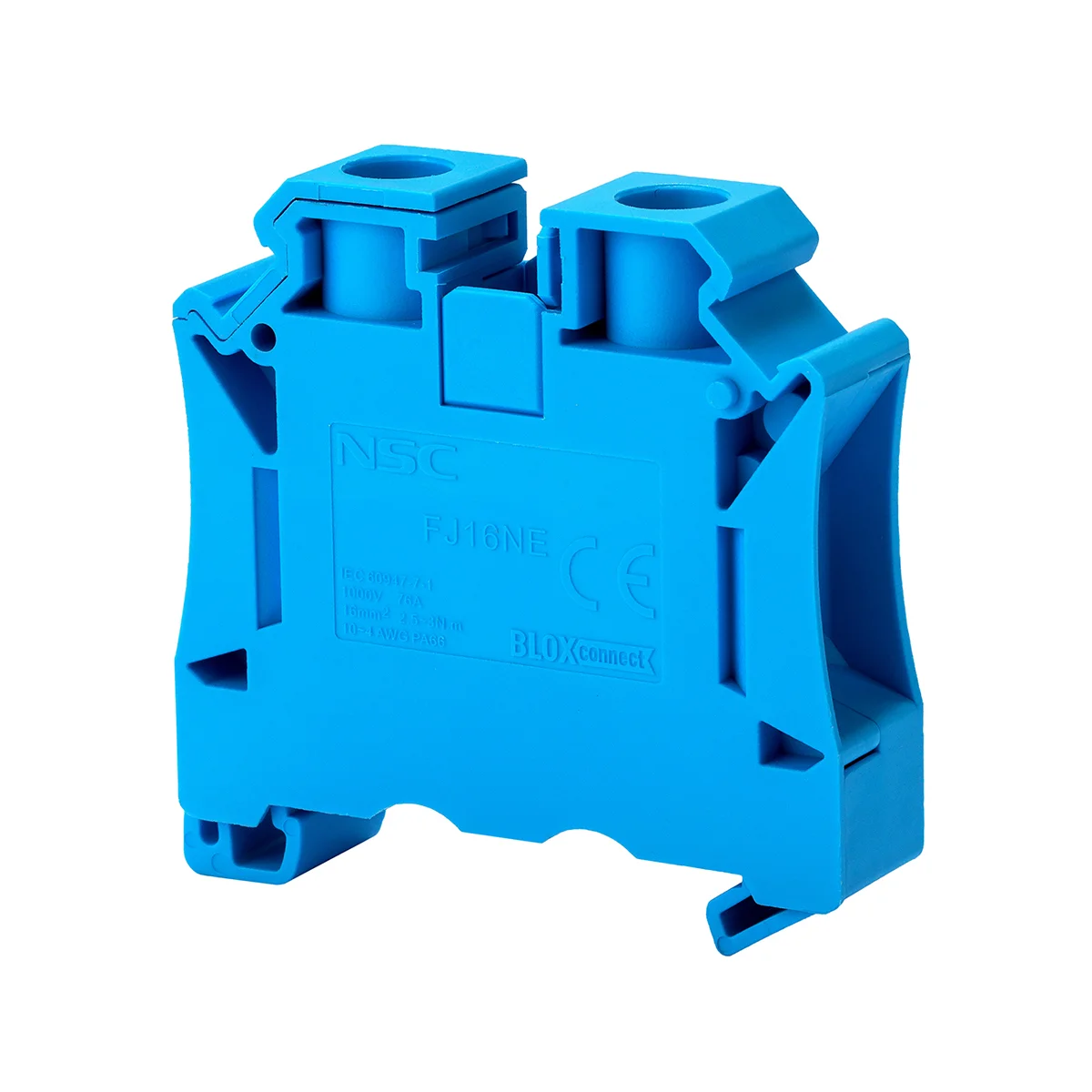

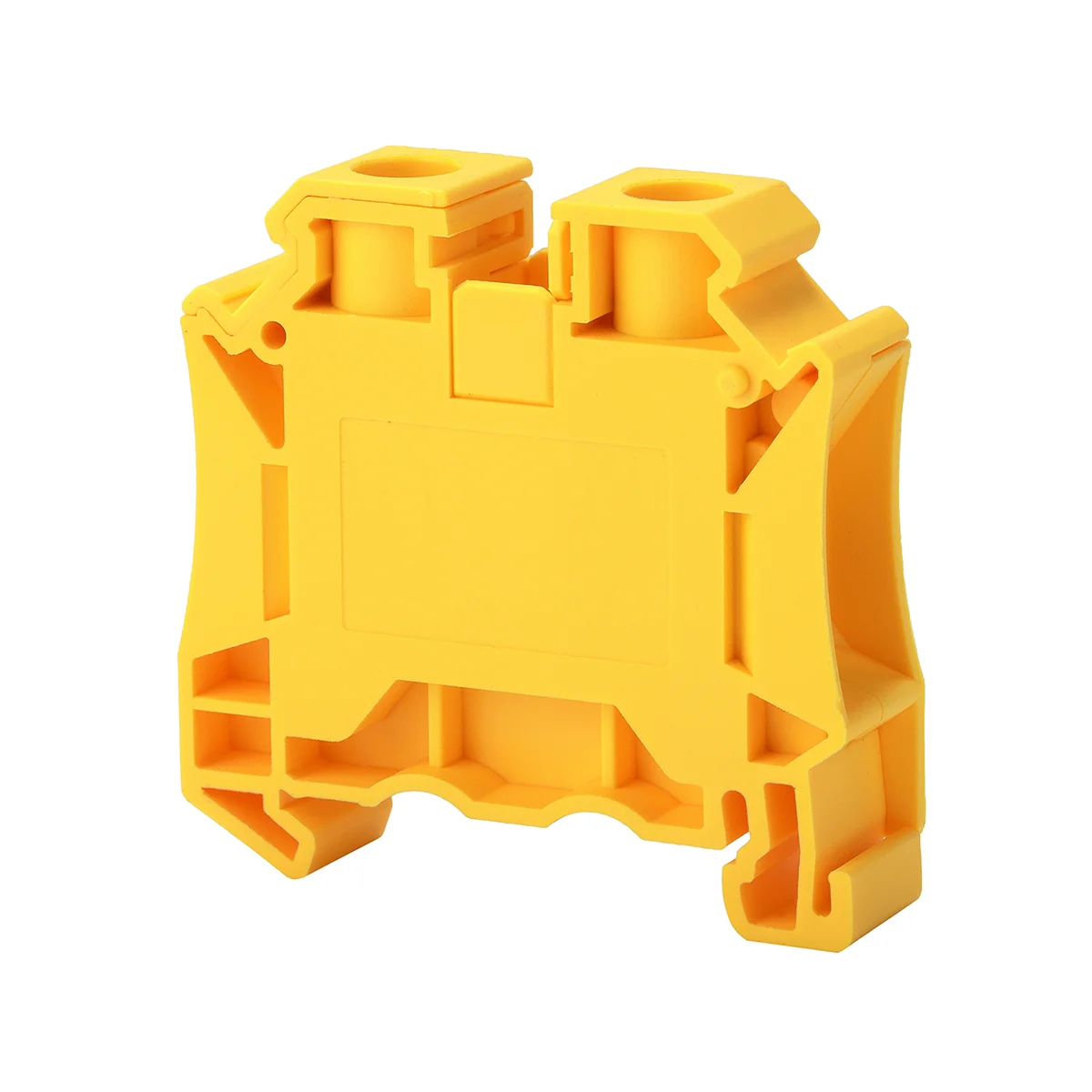

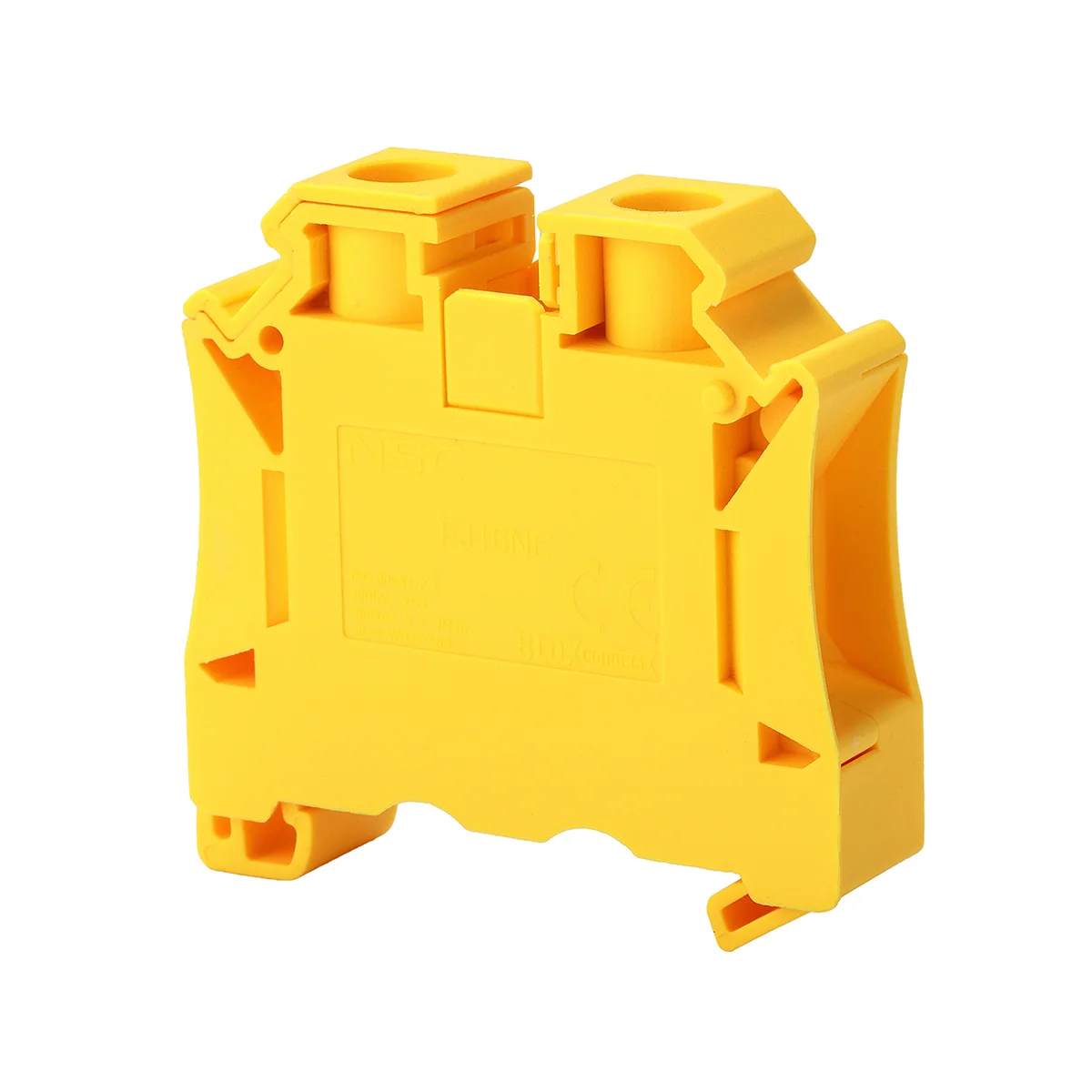

ترمینال ریلی سایز 16 یکی از پرکاربردترین تجهیزات در تابلوهای برق صنعتی، سیستمهای توزیع انرژی و مدارهای کنترل هستند. این قطعات امکان مدیریت ایمن و منظم سیمکشی را فراهم کرده و با طراحی استاندارد خود، موجب افزایش کارایی، ایمنی و سهولت نصب در مدارهای الکتریکی میشوند.
ترمینال برق 16 میلیمتر مربع یکی از رایجترین انواع ترمینالها برای اتصالات جریان متوسط است و در بخشهای مختلف صنعتی، تجاری و تأسیساتی مورد استفاده قرار میگیرد. این ترمینالها روی ریل استاندارد DIN 35mm نصب شده و به دلیل طراحی مقاوم و استاندارد، عملکردی پایدار و ایمن را ارائه میدهند.

نیرو سامان انواع ترمینال ریلی با سایز متفاوت عرضه می کند. جهت اطلاع از قیمت ترمینال ریلی نمره 16 و سایر ترمینال های ریلی با ما در تماس باشید.
ویژگیهای فنی ترمینال ریلی سایز 16
1. جریان و ولتاژ نامی ترمینال برق16
- قابلیت عبور جریان تا 76 آمپر
- ولتاژ کاری تا 800 ولت AC/DC
2. جنس بدنه و هادیها ترمینال تابلویی 16
- بدنه: ساخته شده از پلیآمید (PA66) خودخاموششونده مطابق با استاندارد UL94 V-0 (مقاومت بالا در برابر حرارت و شعله)
- هادیها: از جنس مس قلعاندود جهت بهبود هدایت الکتریکی و افزایش مقاومت در برابر خوردگی و اکسیداسیون
3. ابعاد و استانداردها در ترمینال برق نمره 16
- طراحی شده بر اساس استانداردهای IEC و UL
- قابلیت نصب روی ریل استاندارد DIN 35mm
- دارای ساختار قفلشونده برای استقرار پایدار و جلوگیری از لغزش

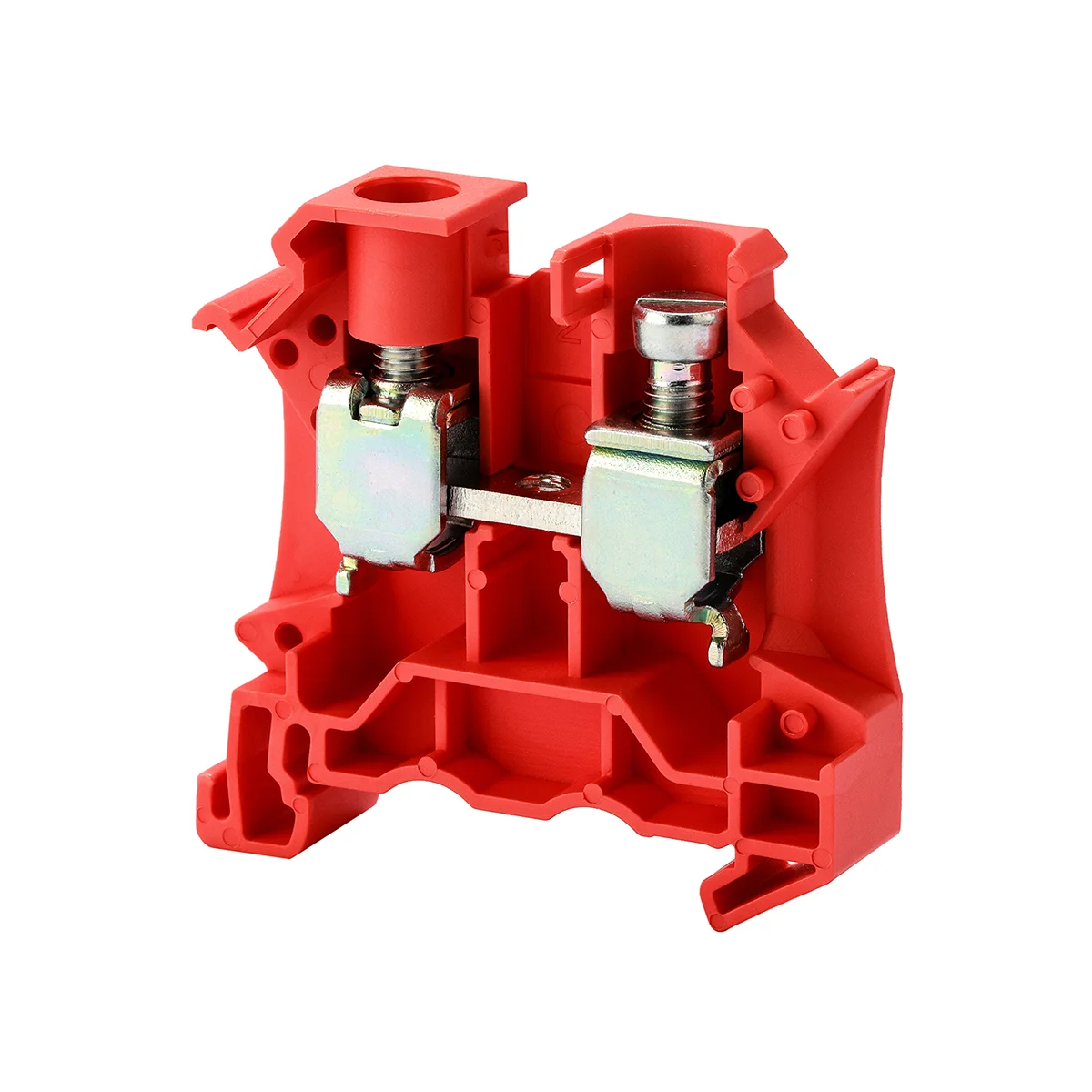

4. نوع اتصال ترمینال برق نمره 16
- اتصال پیچخور یا فنری جهت جلوگیری از شل شدن هادیها در اثر لرزش
- امکان اتصال کابلهای افشان و نیمهافشان با سطح مقطع تا 16 میلیمتر مربع
5. قابلیتهای ویژه ترمینال ریلی نمره 16

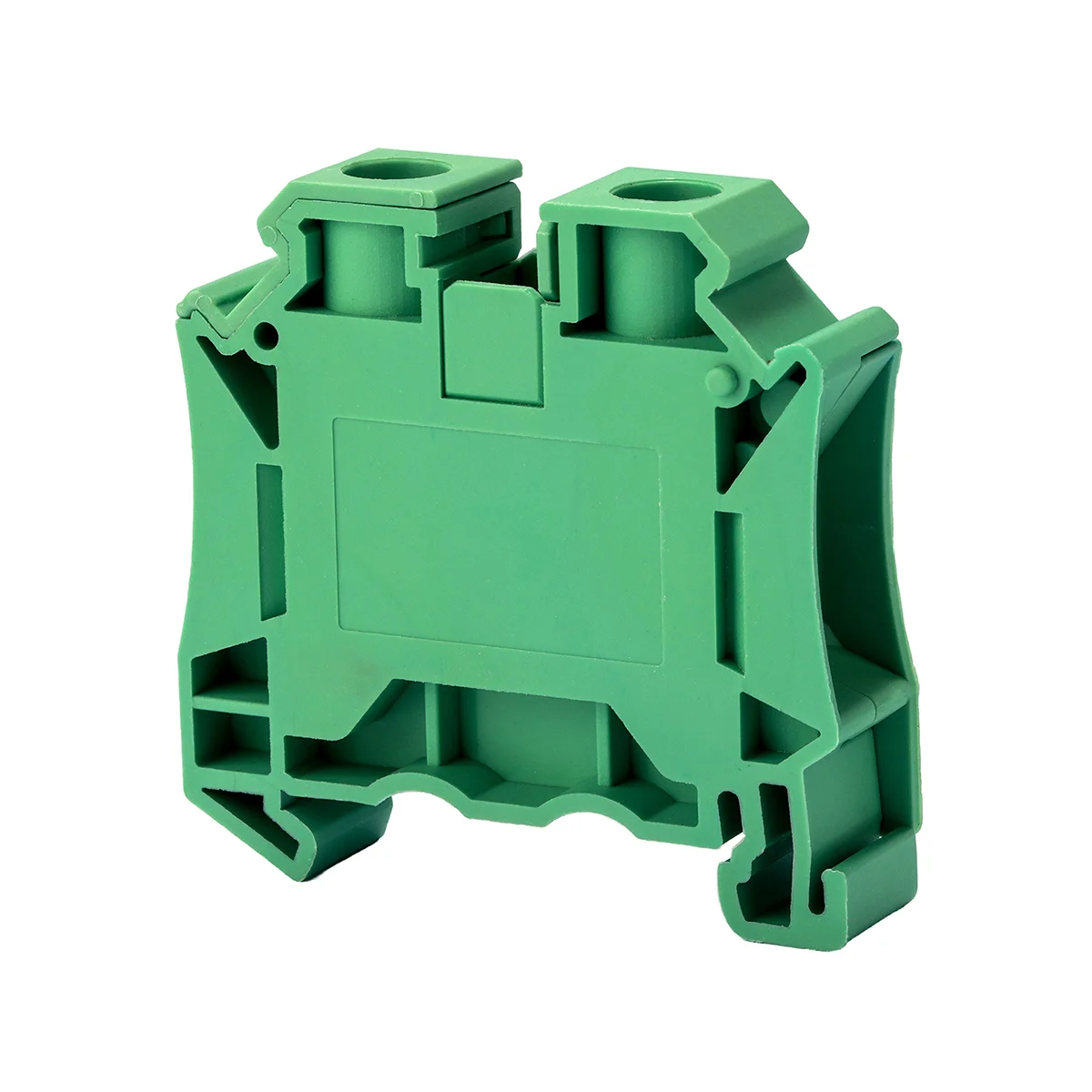

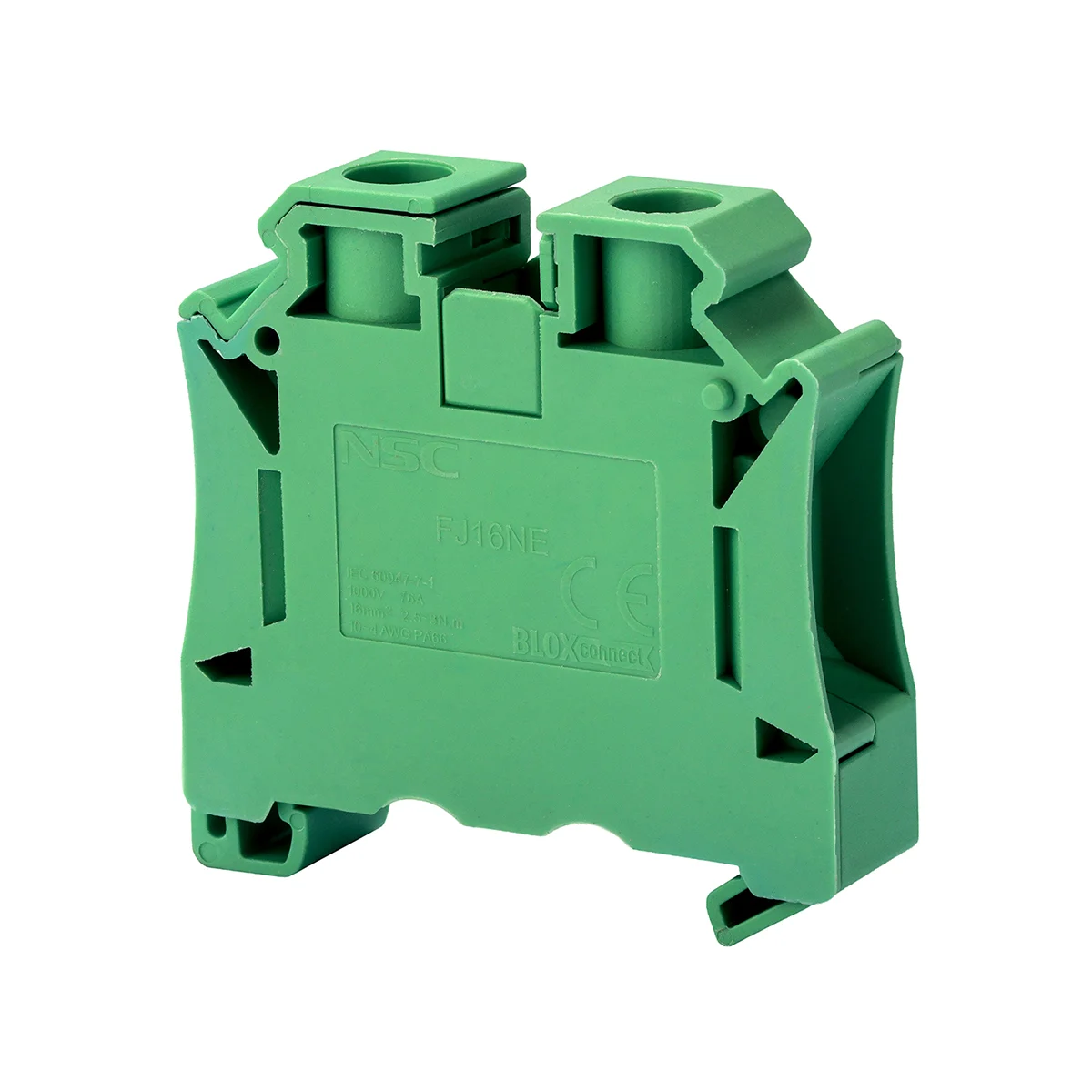

✅ برخی مدلها دارای ترمینال ارت (زمین) جهت افزایش ایمنی
✅ قابلیت نصب فیوز حفاظتی برای محافظت در برابر اضافهجریان
✅ امکان لیبلگذاری و شمارهگذاری جهت تسهیل در عیبیابی و نگهداری
کاربردهای ترمینال ریلی سایز 16
✔ تابلوهای توزیع برق صنعتی و ساختمانی
✔ سیستمهای کنترلی و اتوماسیون صنعتی
✔ مدارهای قدرت و فرمان در ماشینآلات صنعتی
✔ سیستمهای روشنایی و تأسیسات الکتریکی
✔ سیستمهای انرژی تجدیدپذیر (مانند پنلهای خورشیدی و اینورترها)
مزایای استفاده از ترمینال ریلی سایز 16
✅ نصب سریع و آسان روی ریل استاندارد
✅ افزایش ایمنی و کاهش احتمال اتصال کوتاه
✅ تحمل جریان بالا و عمر طولانیمدت
✅ مقاومت عالی در برابر حرارت، لرزش و خوردگی
✅ امکان تعویض و تغییر سریع سیمکشی بدون نیاز به باز کردن کل سیستم
ترمینال ریلی سایز 16 یک انتخاب ایمن، استاندارد و کارآمد برای استفاده در تابلوهای برق و مدارهای کنترلی است که نیاز به اتصالات پایدار و جریان متوسط دارند. این ترمینالها با طراحی مقاوم، استانداردهای بینالمللی و قابلیتهای متعدد، به یکی از پرکاربردترین تجهیزات در صنعت برق تبدیل شدهاند.
