| CQC/CE/RoHS | CERTIFICATION |
| MATERIAL | |
| 8.2×42.5×47 | Size(mm) |
| Zinc-Coated Steel | Screw |
| Nickel-Coated Brass | Pressure Frame |
| Nickel-Coated Brass | Conductor |
| PA66/V-0 | Housing |
| ELECTRICAL DATA | |
| IEC 60947-7-2 | Standards |
| – | Voltage(V) |
| – | Current(A) |
| WIRING DATA | |
| 10 | Strip Length(mm) |
| 0.2~6 | Flexible Wire(mm²) |
| 0.2~10 | Rigid Wire(mm²) |
| 26~8 | Imperial Wire(AWG) |
| Clamping Screw: | |
| M4/1.5~1.8 | Thread/Torque(N·m) |
| Fixing Screw: | |
| M4/1.5~1.8 | Thread/Torque(N·m) |
| PACKING | |
| 40 | Pcs/Inner Box |
| 1200 | Pcs/Master Carton |

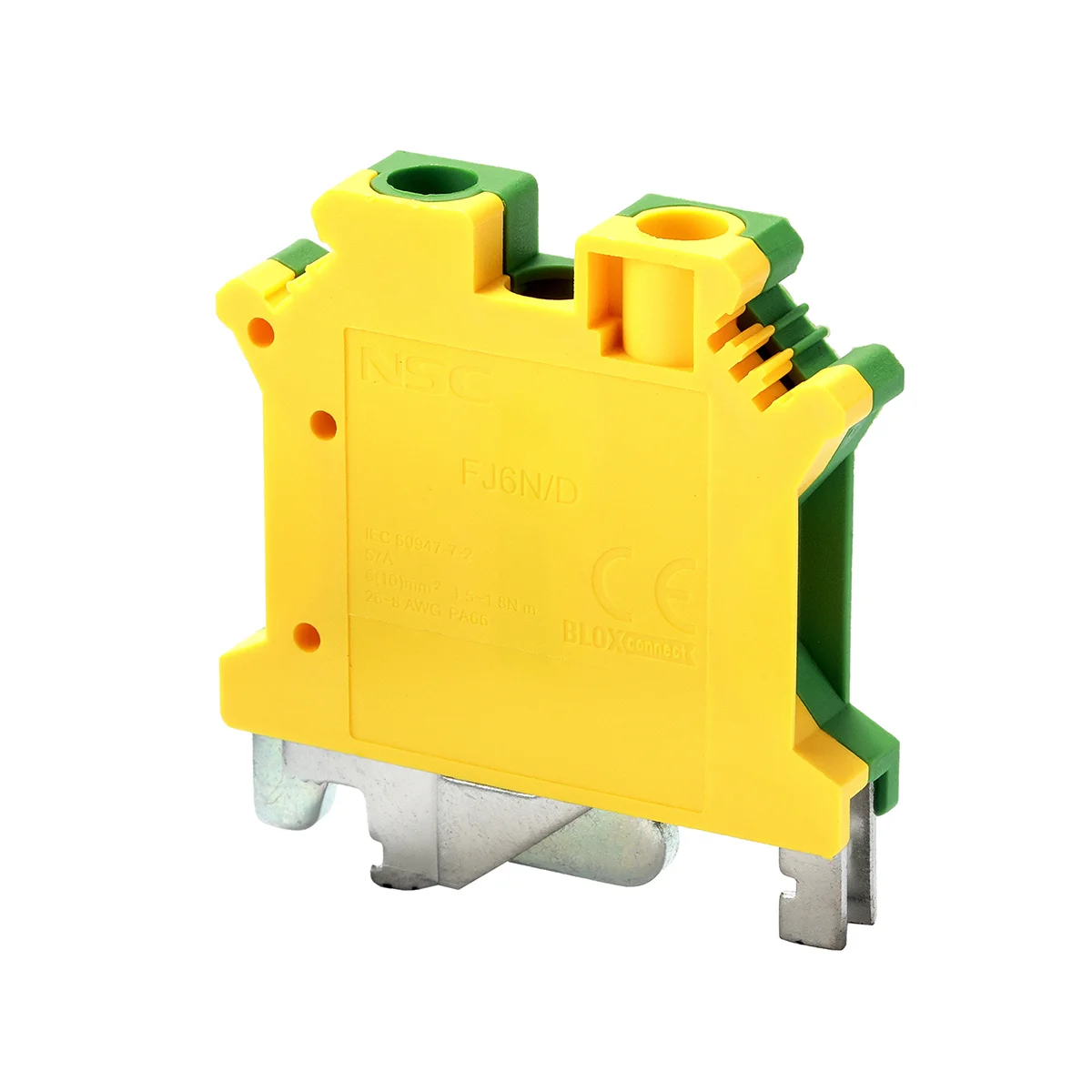

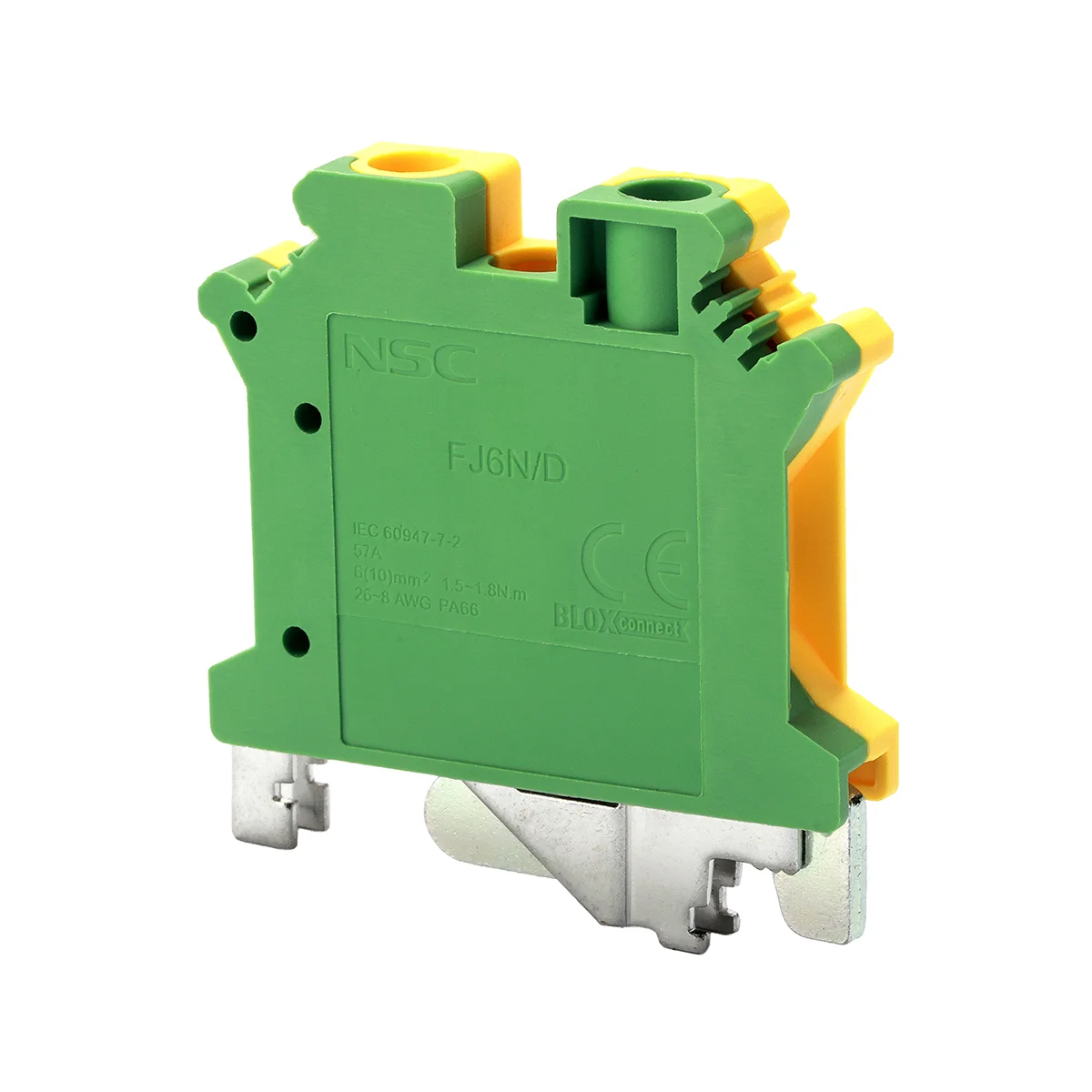

ترمینال ارت 6؛ اتصال ایمن و استاندارد برای سیستم ارتینگ
ترمینال ارت 6 یک ترمینال ریلی با سطح مقطع ۶ میلی‌متر مربع است که برای اتصال سیم‌های ارت در تابلوهای برق استفاده می‌شود. این محصول با ایجاد ارتباط الکتریکی پایدار، جریان خطا و نشتی را به زمین منتقل کرده و ایمنی تجهیزات و اپراتور را افزایش می‌دهد. برای انتخاب، مقایسه با سایر ترمینال‌های ارت وارد دسته ترمینال ارت شوید.
ویژگی‌های ترمینال ارت 6
-
اتصال مطمئن و ایمن به ارت: ارتباط الکتریکی پایدار برای انتقال جریان خطا و افزایش ایمنی سیستم.
-
ساختار باکیفیت و بادوام: مواد اولیه مقاوم و هادی مرغوب برای عملکرد قابل اعتماد در شرایط سخت صنعتی.
-
نصب سریع و آسان روی ریل: نصب استاندارد روی ریل DIN برای مونتاژ سریع‌تر و ساده‌تر تابلو.
-
هدایت الکتریکی بالا: طراحی دقیق بخش فلزی با مقاومت کم، کیفیت اتصال ارت را افزایش می‌دهد.
-
افزایش ایمنی تابلو برق: عبور صحیح جریان‌های نشتی و خطا و محافظت از تجهیزات و افراد.
-
ساختار محکم و پایدار: اتصال مکانیکی دقیق روی ریل از لق شدن یا جابه‌جایی در اثر لرزش جلوگیری می‌کند.
-
تشخیص سریع با رنگ استاندارد: رنگ سبز/زرد برای شناسایی آسان از سایر ترمینال‌ها.
-
طول عمر بالا و عملکرد مداوم: مقاوم در برابر خوردگی، لرزش و استفاده طولانی‌مدت.
-
نظم‌دهی سیم‌های ارت: مرتب‌سازی حرفه‌ای سیم‌ها در تابلو و بهبود ظاهر سیستم.
-
قابلیت نصب روی ریل 35mm و ریل نوع G: انعطاف‌پذیری بالا برای نصب بر روی انواع ریل‌های استاندارد.
-
پذیرش جامپر از بالا و از بغل: امکان اتصال جامپر از دو جهت برای سهولت در سیم‌کشی و انعطاف بیشتر.
-
جداسازی آسان: جداسازی سریع و بدون دردسر ترمینال از ریل در زمان تعمیرات یا تغییرات.
مشخصات فنی ترمینال ارت 6
-
سطح مقطع قابل اتصال: ۶ میلی‌متر مربع
-
جنس بدنه: پلی آمید 66
-
جنس پیچ: روی با روکش فلز استیل
-
قطعه سیم گیر: شمش به جای ورق تا خورده
-
جنس سیم گیر: نیکل با روکش برنج
-
جنس قطعه رابط: نیکل با روکش برنج
-
پذیرش جامپر: از بالا و از بغل
-
نوع نصب: قابل نصب روی ریل 35mm و ریل نوع G
-
نصب تجهیزات جانبی: دارد
-
جداسازی: آسان
-
رنگ بدنه: سبز/زرد (رنگ استاندارد ارت)
-
استاندارد: منطبق با الزامات ایمنی ترمینال‌های ارت
برای مقایسه با سایر ترمینال‌های ارت و اطلاع از جزئیات فنی دقیق، به صفحه ترمینال ارت مراجعه کنید.
کاربردهای ترمینال ارت 6
-
تابلوهای برق صنعتی و توزیع
-
تابلوهای فرمان و کنترل
-
سیستم‌های اتوماسیون صنعتی
-
پروژه‌های ساختمانی و مسکونی
-
تابلوهای حفاظتی و ایمنی
مزایای استفاده از ترمینال ارت 6 در تابلو برق
استفاده از ترمینال ارت 6 علاوه بر افزایش ایمنی، فرآیند سیم‌کشی را ساده‌تر و ظاهر تابلو را منظم‌تر می‌کند. این ترمینال به دلیل طراحی فشرده و استاندارد، برای پروژه‌های صنعتی و ساختمانی انتخاب مناسبی است. همچنین نصب سریع روی ریل DIN، زمان مونتاژ تابلو را کاهش می‌دهد.
چرا ترمینال ارت 6 را از دسته ترمینال ارت انتخاب کنیم؟
در دسته ترمینال ارت می‌توانید انواع ترمینال‌های ارت با سطح مقطع‌های مختلف را مشاهده و مقایسه کنید. انتخاب ترمینال ارت 6 از این دسته، دسترسی به مشخصات فنی دقیق، قیمت به‌روز و موجودی واقعی را برای شما فراهم می‌کند.
اشتباهات رایج در انتخاب و نصب ترمینال ارت 6
-
انتخاب سطح مقطع نامناسب: استفاده از ترمینال ارت 6 برای سیم‌هایی با سطح مقطع بزرگ‌تر یا کوچک‌تر می‌تواند اتصال را ضعیف کند و خطر گرم شدن یا قطعی را افزایش دهد.
-
نادیده گرفتن رنگ استاندارد: استفاده از ترمینال با رنگ غیر از سبز/زرد برای اتصال ارت، تشخیص سیم‌های ارت را دشوار و احتمال اشتباه در سیم‌کشی را بالا می‌برد.
-
عدم بررسی سازگاری با ریل DIN: برخی ترمینال‌ها ممکن است با نوع ریل مورد استفاده در تابلو هماهنگ نباشند و باعث لق شدن یا نصب ناقص شوند.
-
استفاده از مواد بی‌کیفیت: ترمینال‌هایی با بدنه پلاستیکی نامرغوب یا هادی آلیاژی ضعیف، در برابر حرارت و لرزش مقاومت کافی ندارند و عمر مفید کمی خواهند داشت.
-
عدم توجه به گشتاور مناسب: سفت کردن بیش از حد یا کم پیچ‌های اتصال می‌تواند به هادی آسیب بزند یا اتصال را ناپایدار کند.
-
خرید از منابع نامعتبر: تهیه ترمینال ارت 6 از فروشندگان غیرتخصصی ممکن است به دریافت محصول تقلبی یا بدون استاندارد منجر شود.
نکات مهم هنگام خرید ترمینال ارت 6
-
سطح مقطع دقیق را بررسی کنید: پیش از خرید، قطر سیم ارت مورد استفاده را اندازه بگیرید و مطمئن شوید ترمینال ارت 6 برای آن مناسب است.
-
رنگ سبز/زرد را فراموش نکنید: همیشه به دنبال ترمینال با بدنه سبز/زرد باشید تا انطباق با استانداردهای ایمنی حفظ شود.
-
از نصب روی ریل DIN مطمئن شوید: مشخصات فنی محصول را بررسی کنید تا با ریل DIN استاندارد تابلو شما سازگار باشد.
-
کیفیت بدنه و هادی را مقایسه کنید: بدنه پلی آمید 66 و قطعات فلزی با روکش مناسب، نشانه کیفیت بالای ترمینال ارت 6 است.
-
قیمت و موجودی را مقایسه کنید: از دسته ترمینال ارت برای مشاهده قیمت به‌روز و مقایسه برندهای مختلف استفاده کنید.
-
گارانتی و استاندارد را بررسی کنید: محصولاتی که دارای تأییدیه‌های ایمنی و استاندارد معتبر هستند، انتخاب مطمئن‌تری خواهند بود.
سوالات متداول درباره ترمینال ارت 6
۱. ترمینال ارت 6 برای چه سطح مقطعی مناسب است؟
این ترمینال برای سیم‌های ارت با سطح مقطع ۶ میلی‌متر مربع طراحی شده است.
۲. آیا نصب ترمینال ارت 6 نیاز به ابزار خاصی دارد؟
خیر، نصب آن روی ریل DIN بسیار ساده است و معمولاً بدون نیاز به ابزار پیچیده انجام می‌شود.
۳. رنگ استاندارد ترمینال ارت 6 چیست؟
رنگ بدنه این ترمینال معمولاً سبز/زرد است تا مطابق استاندارد، به‌راحتی از سایر ترمینال‌ها قابل تشخیص باشد.
۴. آیا ترمینال ارت 6 برای محیط‌های صنعتی مناسب است؟
بله، جنس بدنه پلی آمید 66 و قطعات فلزی مقاوم آن باعث شده در برابر لرزش، حرارت و خوردگی عملکرد مطمئنی داشته باشد.
جمع‌بندی درباره ترمینال ارت 6
ترمینال ارت 6 یک انتخاب ایمن، باکیفیت و مقرون‌به‌صرفه برای اتصال سیم‌های ارت در تابلوهای برق است. این محصول با نصب آسان، هدایت الکتریکی بالا، جداسازی آسان و طول عمر زیاد، ایمنی سیستم را تضمین می‌کند. برای خرید و مشاهده سایر محصولات، به دسته ترمینال ارت مراجعه کنید.
