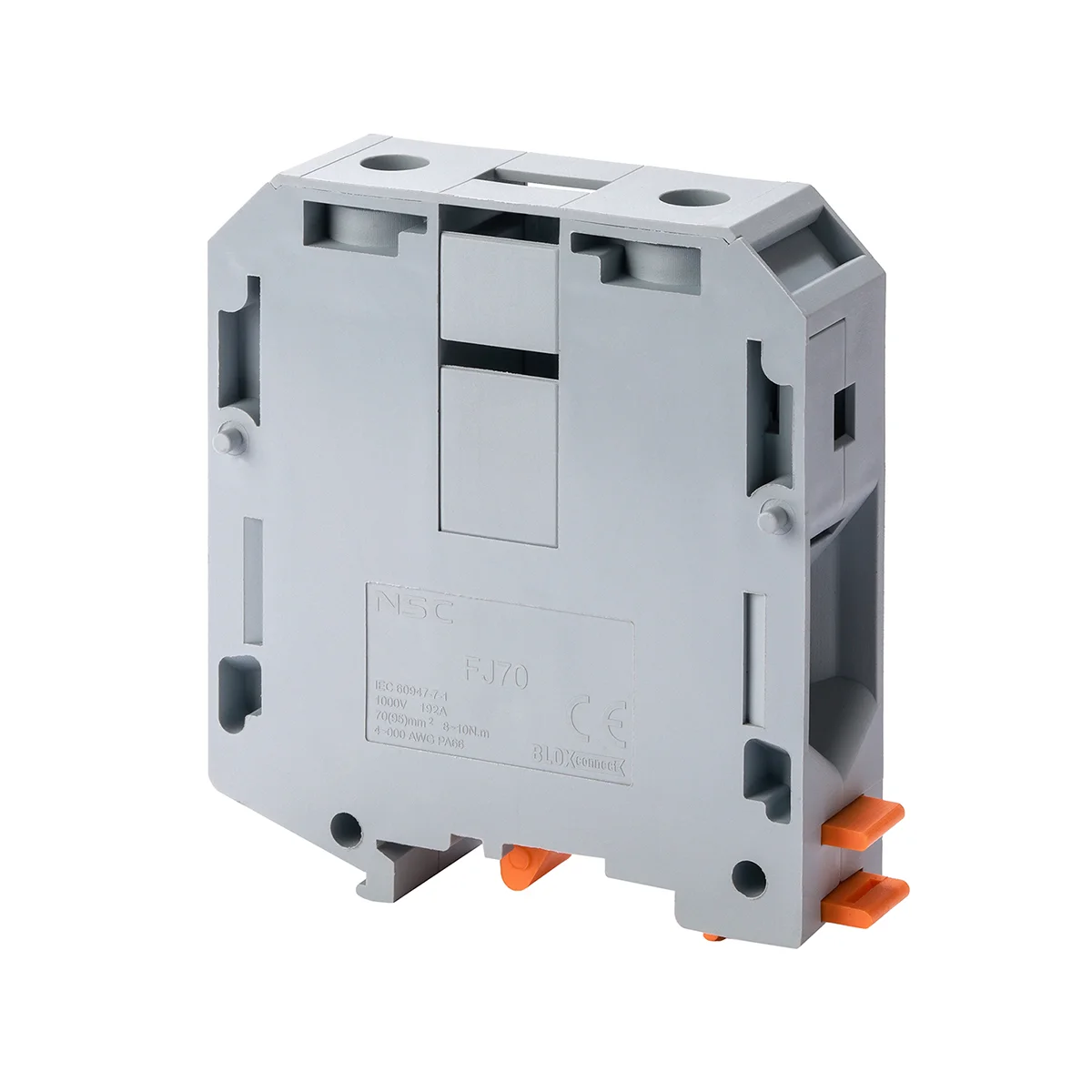

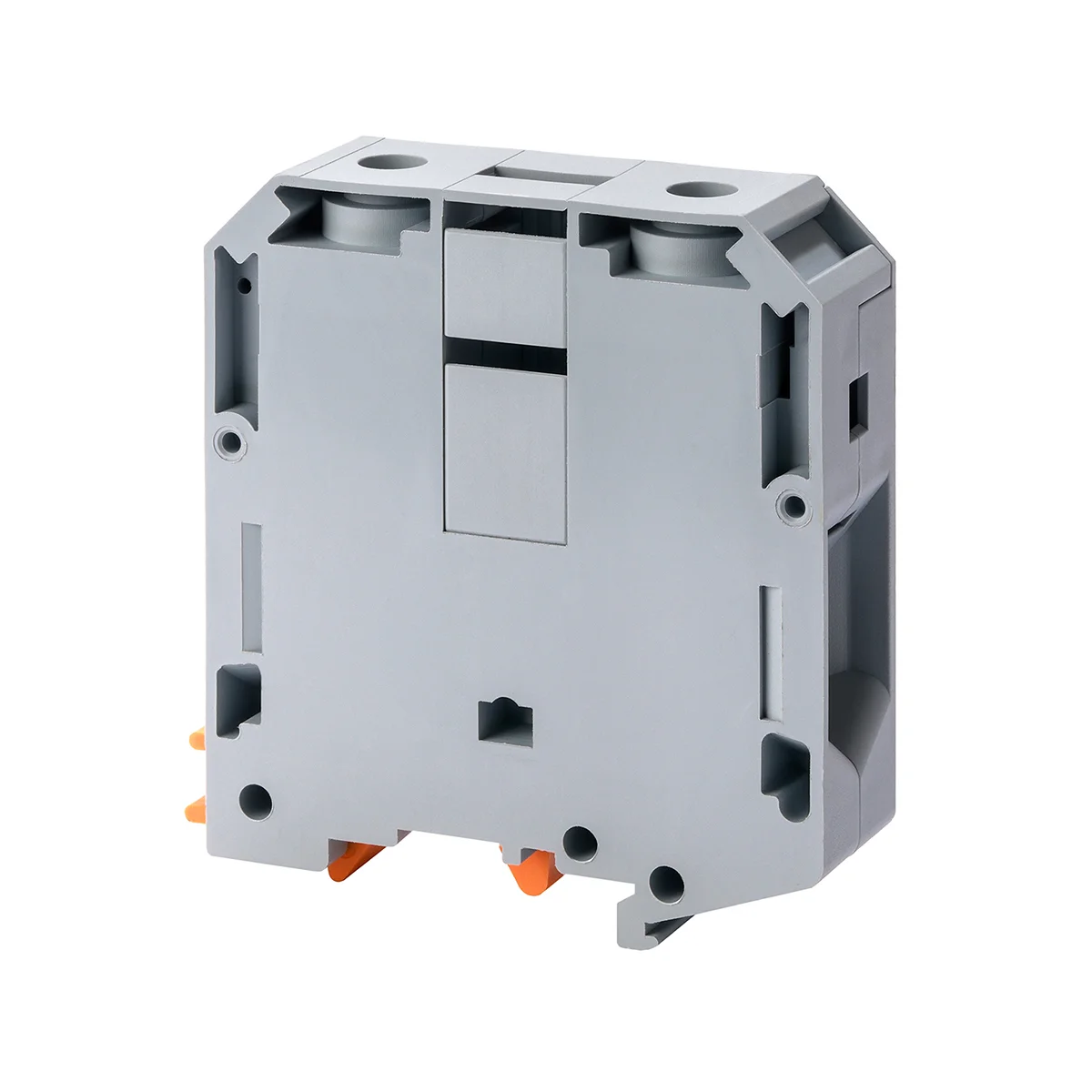

ترمینال ریلی سایز 70

توضیحات کوتاه محصول :

جنس پیچ از فولاد استیل با روکش روی

قطعه سیم گیر صورت شمش

جنس سیم گیر از برنج با روکش نیکل

جنس قطعه رابط از برنج با روکش نیکل

جنس کنتاکت ها از مس با روکش نیکل

قابلیت افزودن جامپر از بالا و از بغل

قابل نصب روی ریل 35mm و ریل نوع G

جنس بدنه از پلی آمید 66

جداسازی آسان

جهت خرید و اطلاع از قیمت ترمینال ریلی سایز 70 با کارشناس فروش تماس حاصل فرمایید.

شرکت نیرو سامان خاور خدمات ذیل را  در خصوص فروش محصولات انجام می دهد :

  1.  مشاوره و طراحی
  2. خدمات پس از فروش
  3. خدمات نصب و اجرا

Warning: Undefined array key "find" in /home/nsccom/public_html/wp-content/plugins/seo-by-rank-math-pro/includes/modules/image-seo/class-image-seo-pro.php on line 465

Warning: Undefined array key "replace" in /home/nsccom/public_html/wp-content/plugins/seo-by-rank-math-pro/includes/modules/image-seo/class-image-seo-pro.php on line 465
NS21-FJ70
CQC/CE/RoHS CERTIFICATION
MATERIAL
20.3×70.5×80 Size(mm)
M8, Zinc-Coated Steel Screw
Nickel-Coated Brass Pressure Frame
Nickel-Coated Brass Conductor
PA66/V-0 Housing
ELECTRICAL DATA
IEC 60947-7-1 Standards
1000 Voltage(V)
192 Current(A)
WIRING DATA
24 Strip Length(mm)
25~70 Flexible Wire(mm²)
16~95 Rigid Wire(mm²)
4~000 Imperial Wire(AWG)
8~10 Torque(N·m)
Fixed Bridge
FBI2-20 Model
2 Positions
FBI3-20 Model
3 Positions
10 Pcs/Bag
Insertion Bridge
_ Model
_ Positions
_ Pcs/Bag
Marking Tag
100 Pcs/Bag ZB10

توضیحات


Warning: Undefined array key "find" in /home/nsccom/public_html/wp-content/plugins/seo-by-rank-math-pro/includes/modules/image-seo/class-image-seo-pro.php on line 465

Warning: Undefined array key "replace" in /home/nsccom/public_html/wp-content/plugins/seo-by-rank-math-pro/includes/modules/image-seo/class-image-seo-pro.php on line 465

ترمینال‌های ریلی سایز 70 یکی از اجزای کلیدی در سیستم‌های برق و اتوماسیون صنعتی هستند که برای توزیع و اتصال ایمن سیم‌ها در تابلوهای برق به کار می‌روند. ترمینال ریلی سایز 70 یکی از انواع پرکاربرد این قطعات است که برای جریان‌های بالا و مقاطع کابل بزرگ طراحی شده است. این ترمینال به دلیل قابلیت اطمینان بالا، ایمنی مناسب و نصب آسان، در صنایع مختلفی همچون نیروگاه‌ها، تابلوهای توزیع برق، سیستم‌های UPS، ماشین‌آلات سنگین و تأسیسات صنعتی مورد استفاده قرار می‌گیرد.

شرکت نیروسامان یکی از تأمین‌کنندگان تخصصی ترمینال‌ ریلی در سایزهای مختلف از جمله ترمینال سایز 70 است. این شرکت علاوه بر عرضه انواع ترمینال‌های ورودی، ترمینال ریلی فیوزی و  ترمینال ریلی ارت، خدمات مشاوره فنی و پروژه‌ای نیز ارائه می‌دهد.



استعلام قیمت ترمینال ریلی سایز 70

جهت اطلاع از قیمت ترمینال ریلی 70 نیروسامان، لطفاً با بخش فروش این شرکت تماس بگیرید. به دلیل نوسانات بازار، قیمت‌ها متغیر بوده و استعلام مستقیم از تأمین‌کننده بهترین روش برای دریافت دقیق‌ترین اطلاعات است.



مشخصات فنی ترمینال ریلی سایز 70

  1. ظرفیت عبور جریان: ترمینال‌های ریلی سایز 70 معمولاً برای جریان‌های بالا تا 200 آمپر طراحی می‌شوند.
  2. سطح مقطع قابل پشتیبانی: ترمینال 70 برای کابل‌های با سطح مقطع 35 تا 70 میلی‌متر مربع مناسب هستند.
  3. جنس بدنه: از پلی‌آمید (PA 6.6) نسوز با مقاومت بالا در برابر حرارت و مواد شیمیایی ساخته می‌شوند.
  4. جنس هادی داخلی ترمینال ریلی 70: بخش هادی معمولاً از مس آبکاری‌شده با نیکل یا قلع ساخته می‌شود که موجب افزایش هدایت الکتریکی و مقاومت در برابر خوردگی می‌گردد.
  5. ولتاژ نامی ترمینال 70: در بازه 1000 تا 1500 ولت AC/DC طراحی شده‌اند.
  6. نحوه نصب ترمینال سایز 70: این ترمینال‌ها روی ریل استاندارد (DIN Rail) نصب می‌شوند که امکان مونتاژ سریع و آسان را فراهم می‌کند.
  7. استانداردها: ترمینال‌های سایز 70 معمولاً مطابق با استانداردهای IEC 60947-7-1 و UL 1059 تولید می‌شوند.



ویژگی‌های ترمینال ریلی سایز 70

  • تحمل دمای بالا ترمینال ریلی 70: به دلیل استفاده از پلی‌آمید مقاوم در برابر حرارت، این ترمینال‌ها در دمای -40 تا +125 درجه سانتی‌گراد قابل استفاده هستند.
  •  ایمنی بالا: دارای طراحی ضد لرزش و ضد ارتعاش که باعث افزایش استحکام اتصالات می‌شود.
  • نصب سریع و آسان: امکان نصب روی ریل‌های استاندارد TH35 (DIN 35) با مکانیزم قفل فشاری.
  •  مقاومت الکتریکی پایین ترمینال ریلی 70: به دلیل استفاده از مس خالص، افت ولتاژ در مسیر اتصال کاهش می‌یابد.
  • امکان استفاده از شینه (باس‌بار): برخی مدل‌ها قابلیت اتصال به شینه توزیع برق را دارند که موجب توزیع یکنواخت جریان می‌شود.



کاربردهای ترمینال ریلی سایز 70

  •  تابلوهای توزیع برق فشار ضعیف
  •  سیستم‌های اتوماسیون صنعتی و PLC
  •  پست‌های برق و ایستگاه‌های توزیع نیرو
  • ماشین‌آلات صنعتی و خطوط تولید
  •  سیستم‌های UPS و تأمین برق اضطراری
  •  تأسیسات پتروشیمی و نیروگاه‌ها



نکات مهم در انتخاب و نصب ترمینال ریلی 70

  •  انتخاب صحیح سایز: ترمینال باید متناسب با سطح مقطع کابل و جریان نامی مورد نیاز انتخاب شود.
  • کیفیت مواد اولیه: استفاده از ترمینال‌های دارای استاندارد باعث افزایش طول عمر و کاهش خرابی‌های الکتریکی می‌شود.
  • تست اتصال: پس از نصب، باید اتصال‌ها از نظر مقاومت اهمی و استحکام مکانیکی بررسی شوند.
  •  مدیریت حرارتی: در کاربردهایی که جریان بالا عبور می‌کند، استفاده از شینه‌های خنک‌کننده و تهویه مناسب توصیه می‌شود.



ترمینال 70 یکی از بهترین گزینه‌ها برای انتقال جریان‌های بالا و اتصال کابل‌های با مقطع بزرگ در سیستم‌های صنعتی و توزیع برق است. طراحی مستحکم، ایمنی بالا و سازگاری با استانداردهای بین‌المللی، این ترمینال را به یک راه‌حل ایده‌آل برای تابلوهای برق و تجهیزات صنعتی تبدیل کرده است. انتخاب یک ترمینال باکیفیت و استاندارد موجب بهبود عملکرد سیستم‌های الکتریکی و افزایش ایمنی در تجهیزات برق خواهد شد.
