CERTIFICATION |
CQC/CE/RoHS |
|
MATERIAL |
Size(mm) |
6.2×42.5×47 |
Screw |
M3, Zinc-Coated Steel |
Pressure Frame |
Nickel-Coated Brass |
Conductor |
Nickel-Coated Brass |
Housing |
PA66/V-0 |
ELECTRICAL DATA |
Standards |
IEC 60947-7-1 |
Voltage(V) |
800 |
Current(A) |
41 |
WIRING DATA |
Strip Length(mm) |
8 |
Flexible Wire(mm²) |
0.2~4 |
Rigid Wire(mm²) |
0.2~6 |
Imperial Wire(AWG) |
28~10 |
Torque(N·m) |
0.6~0.8 |
End Plate |
Model |
D-FJ4/10
1.8mm
100 |
|
Thickness |
Pcs/Bag |
Fixed Bridge |
Model |
FBRI10-6N |
|
Max Current |
41A |
Pcs/Bag |
20 |
Insertion Bridge |
Model |
EBL10-6 |
|
Max Current |
32A |
Pcs/Bag |
10 |
Small Partition&Partition Plate |
TS-K |
Pcs/Bag |
200 |
|
ATP-FJ |
100 |
|
Marking Tag |
ZB5 |
Pcs/Bag |
100 |
|
توضیحات
Warning: Undefined array key "find" in
/home/nsccom/public_html/wp-content/plugins/seo-by-rank-math-pro/includes/modules/image-seo/class-image-seo-pro.php on line
465
Warning: Undefined array key "replace" in
/home/nsccom/public_html/wp-content/plugins/seo-by-rank-math-pro/includes/modules/image-seo/class-image-seo-pro.php on line
465

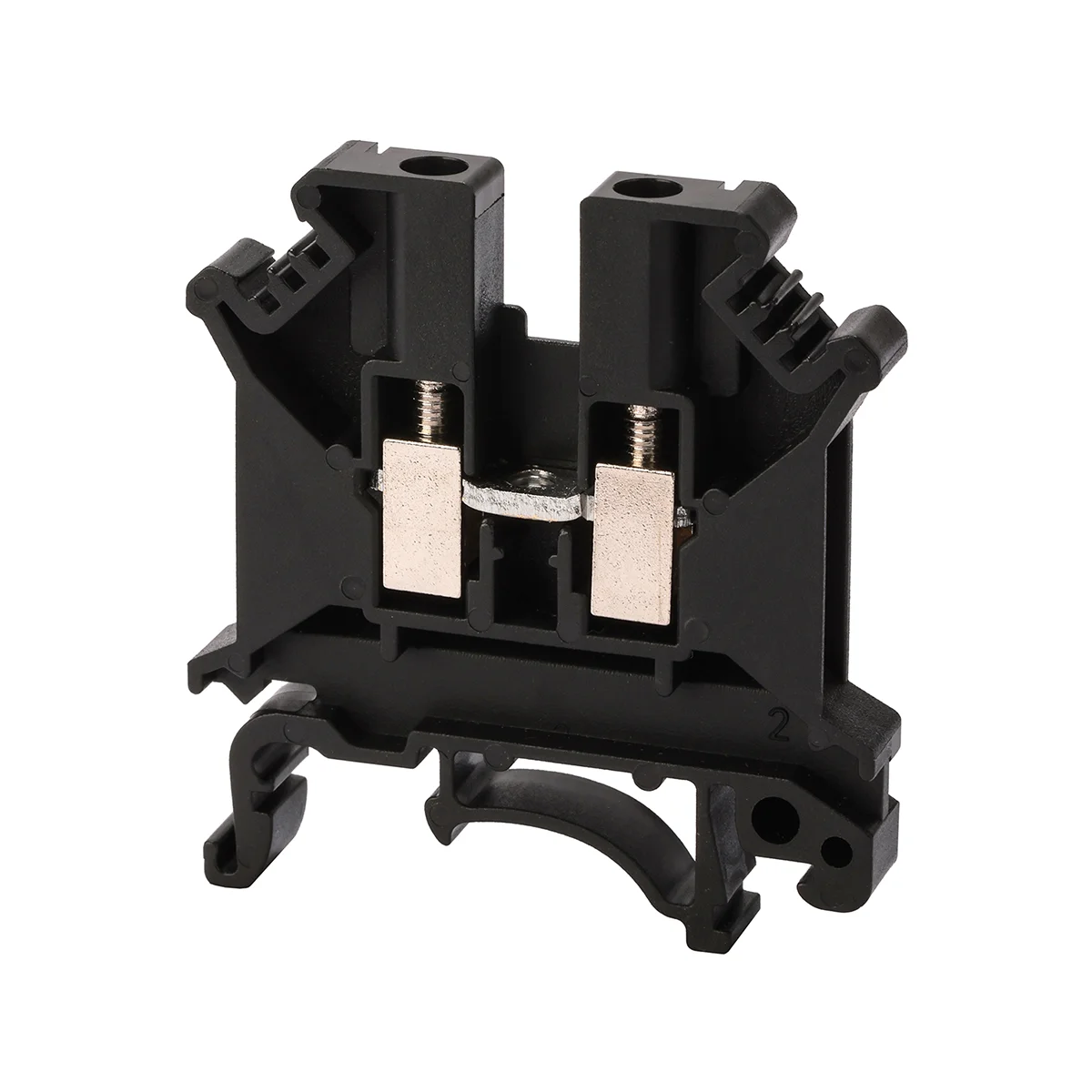

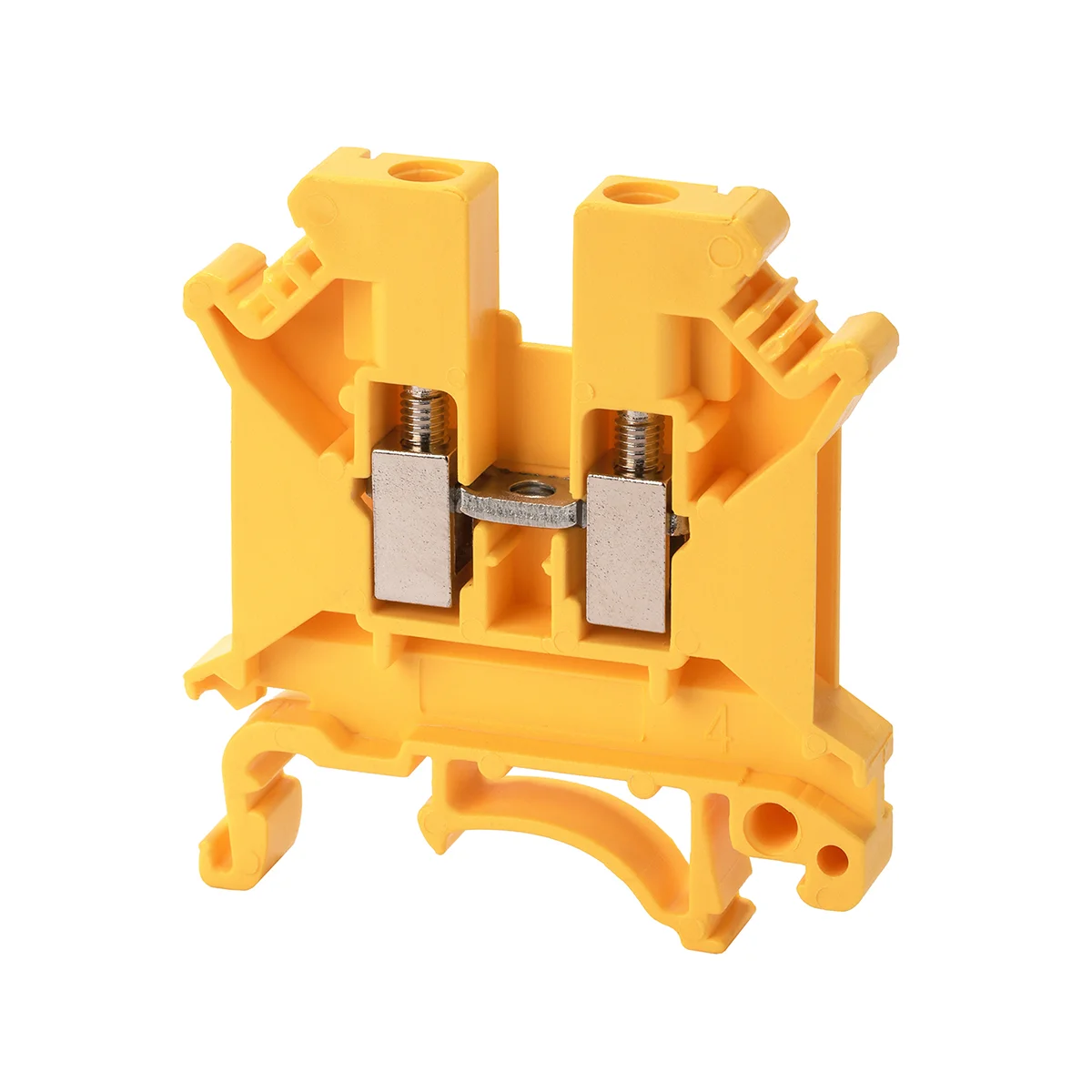

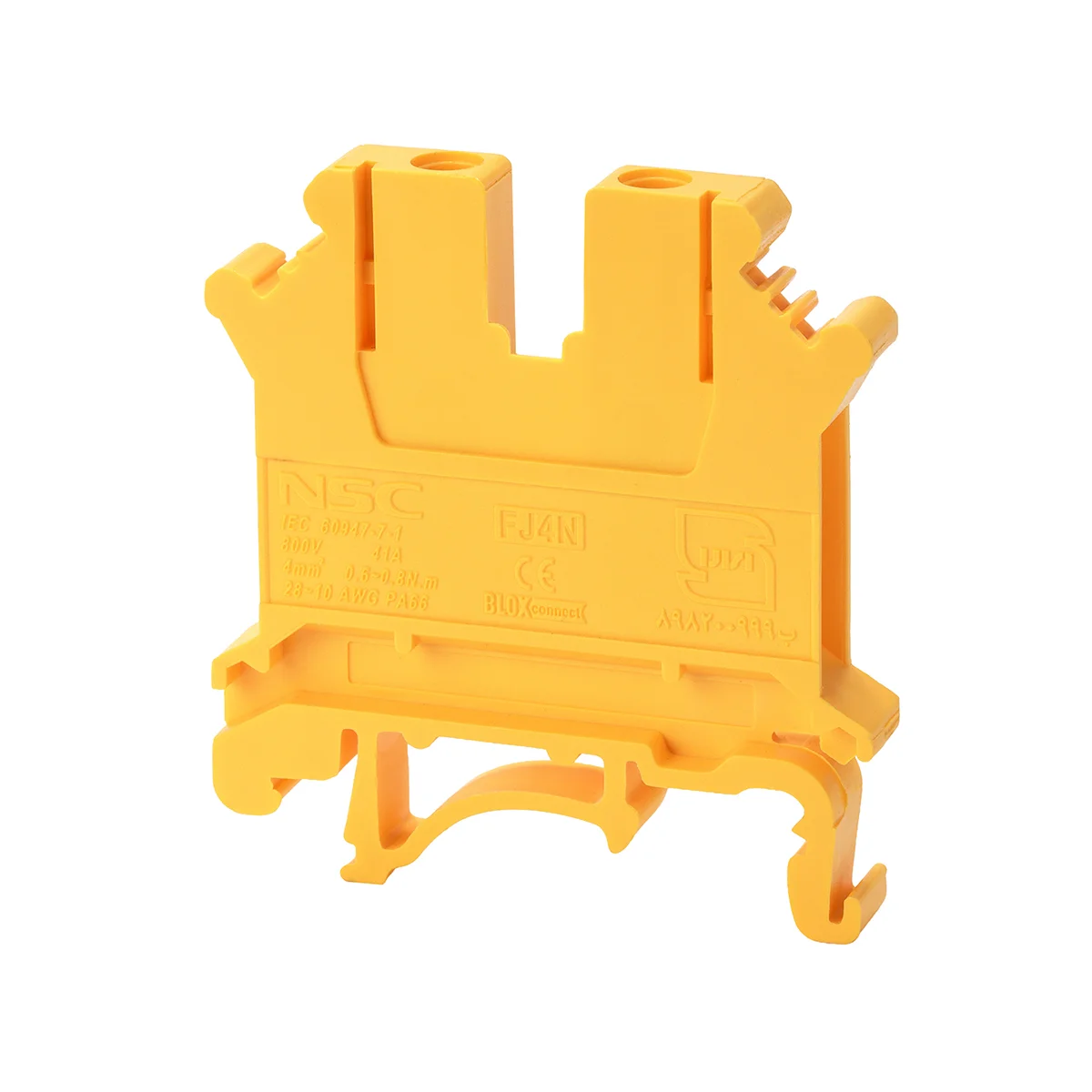

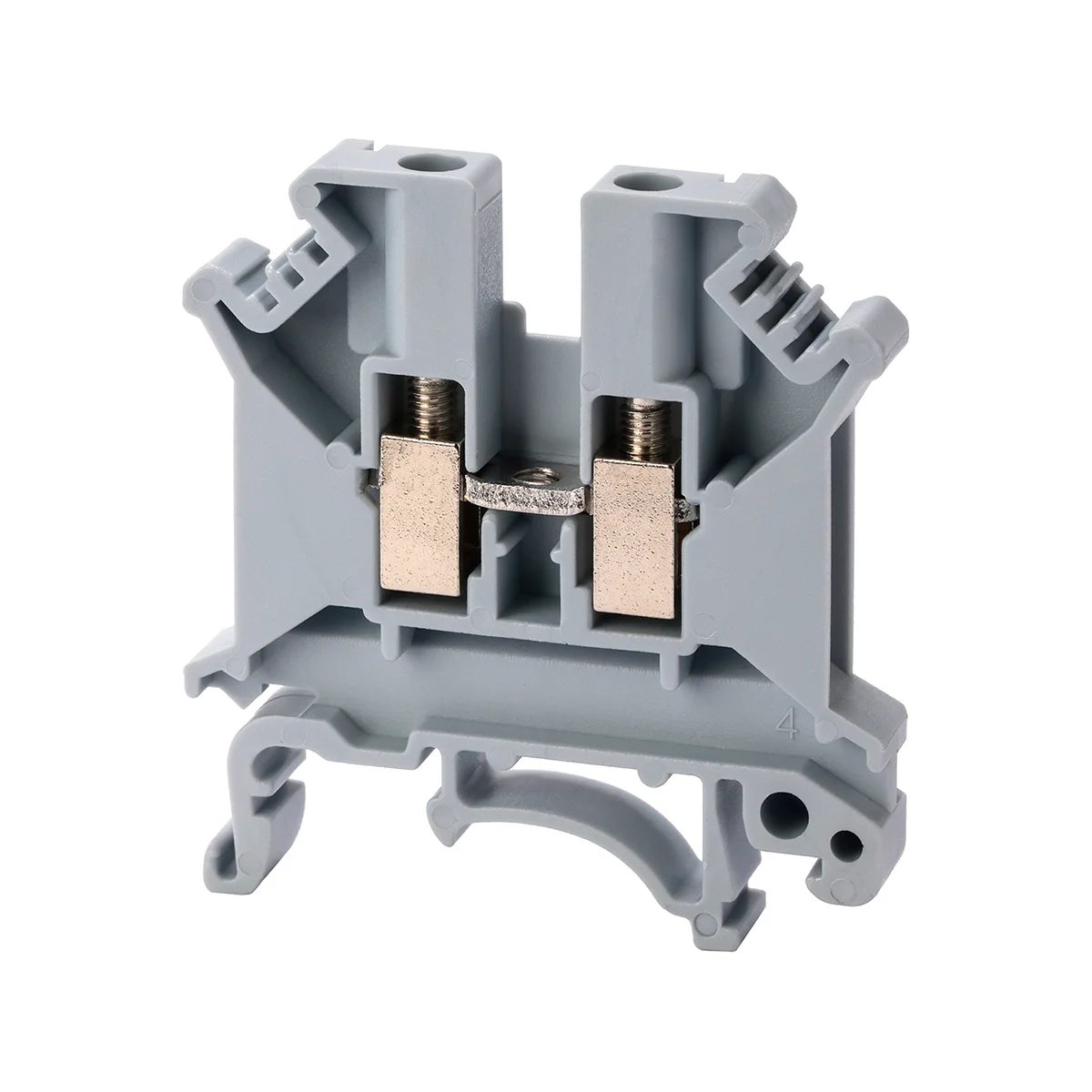

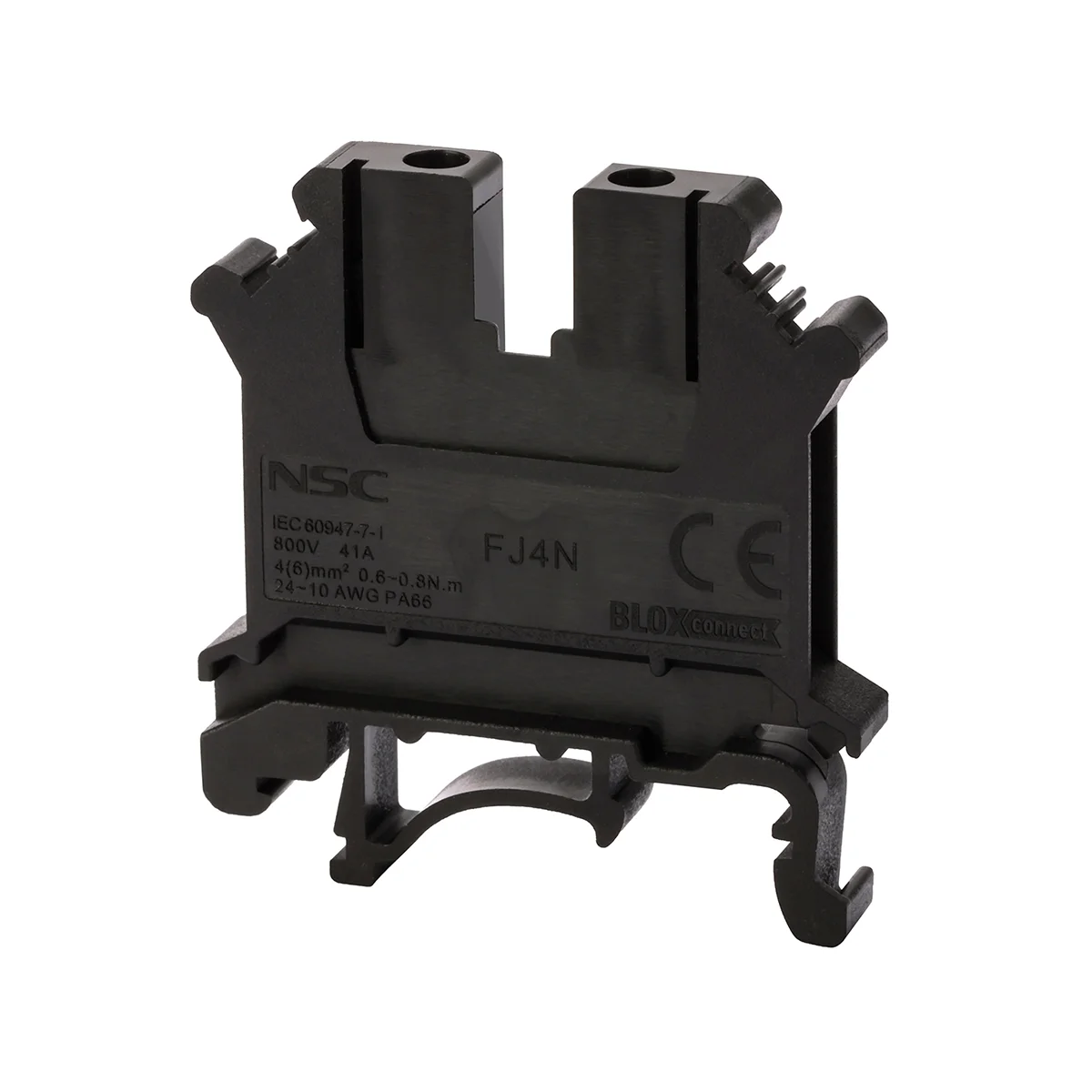

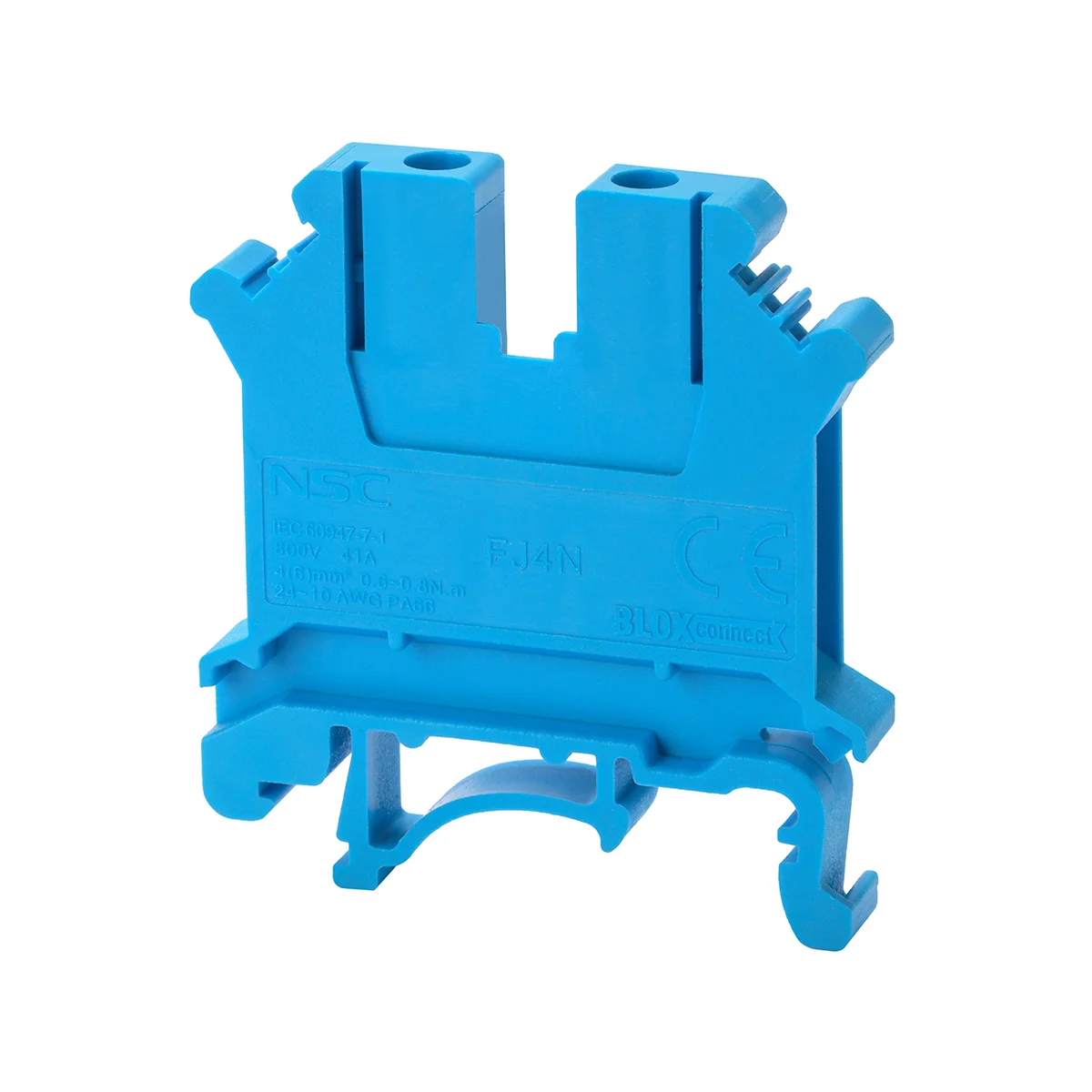

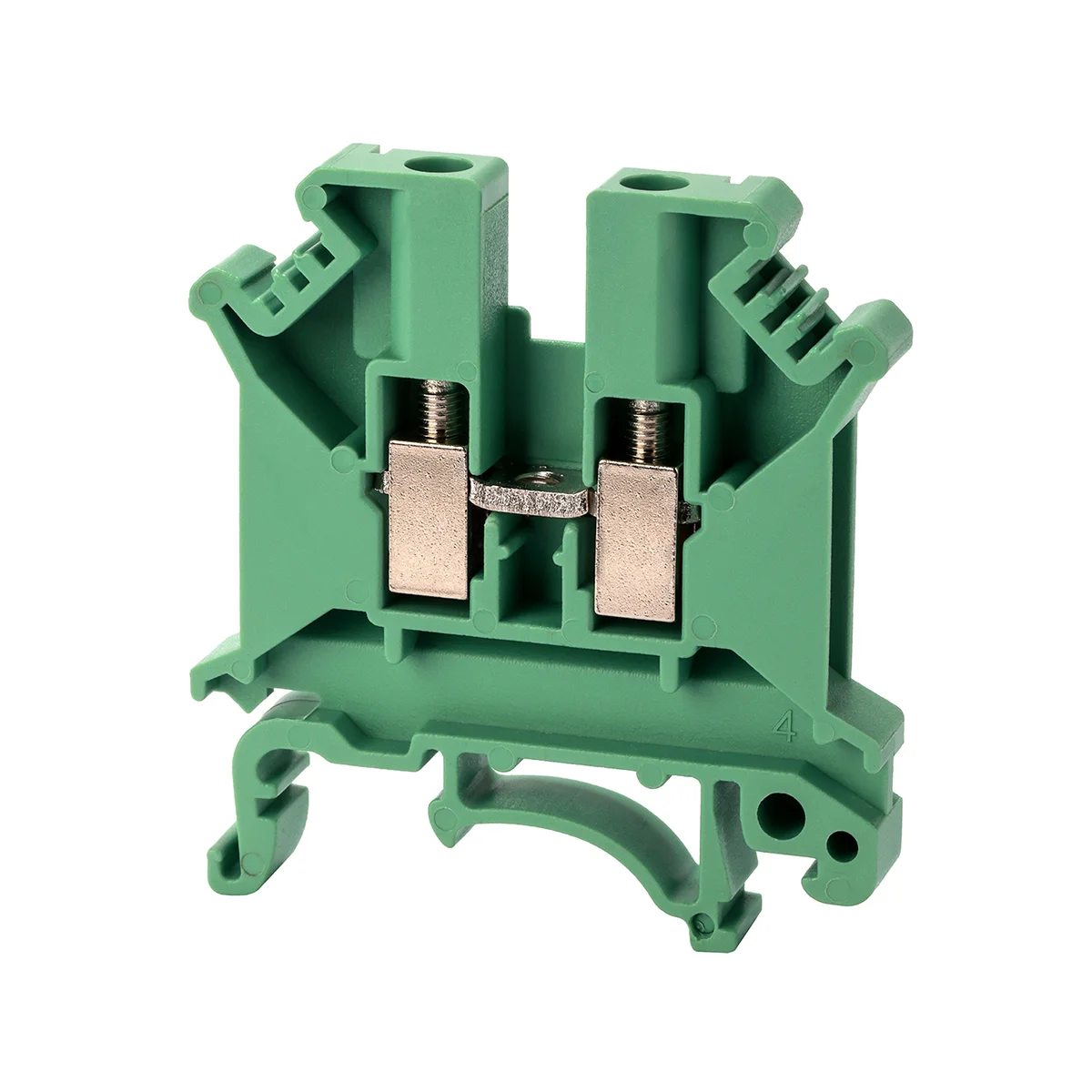

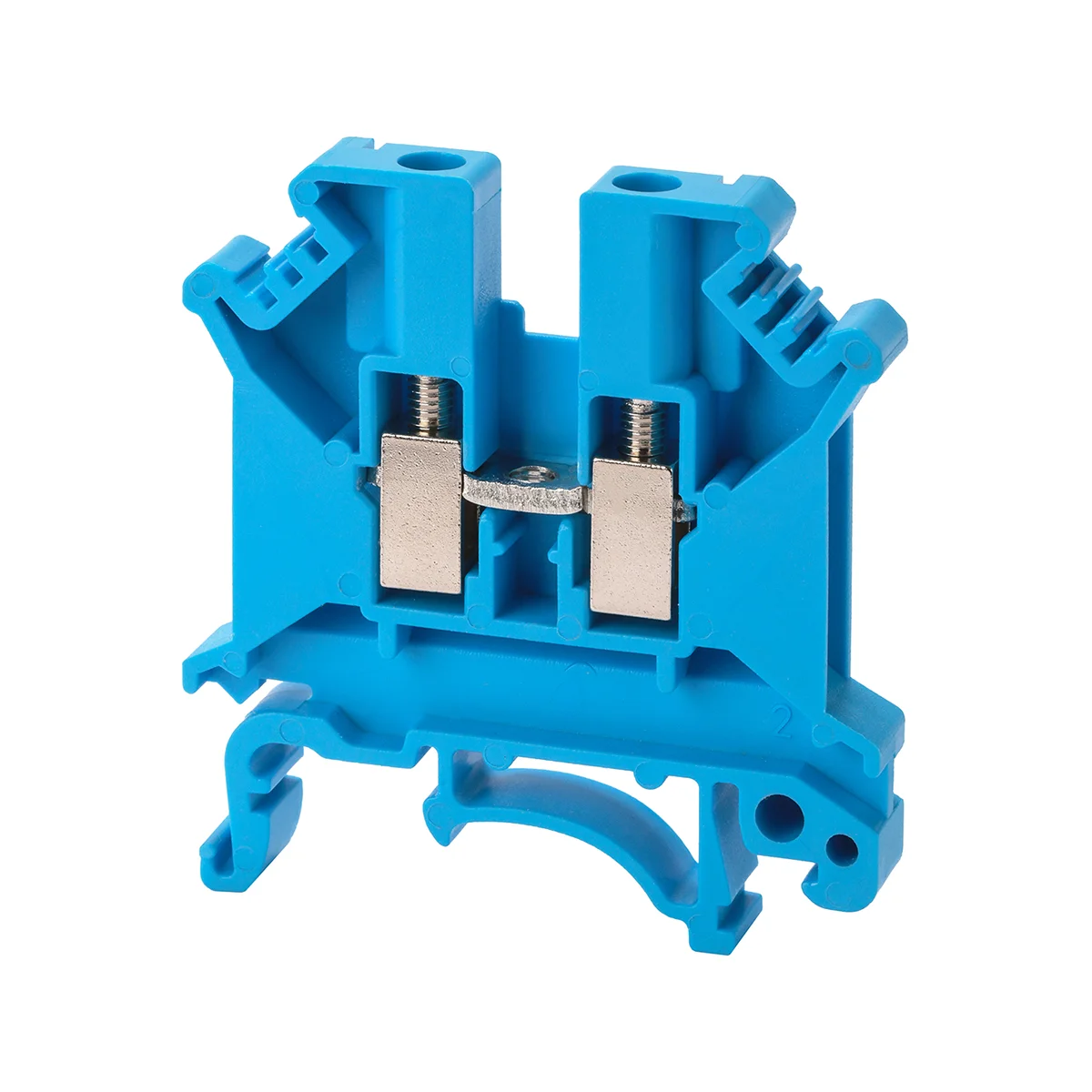

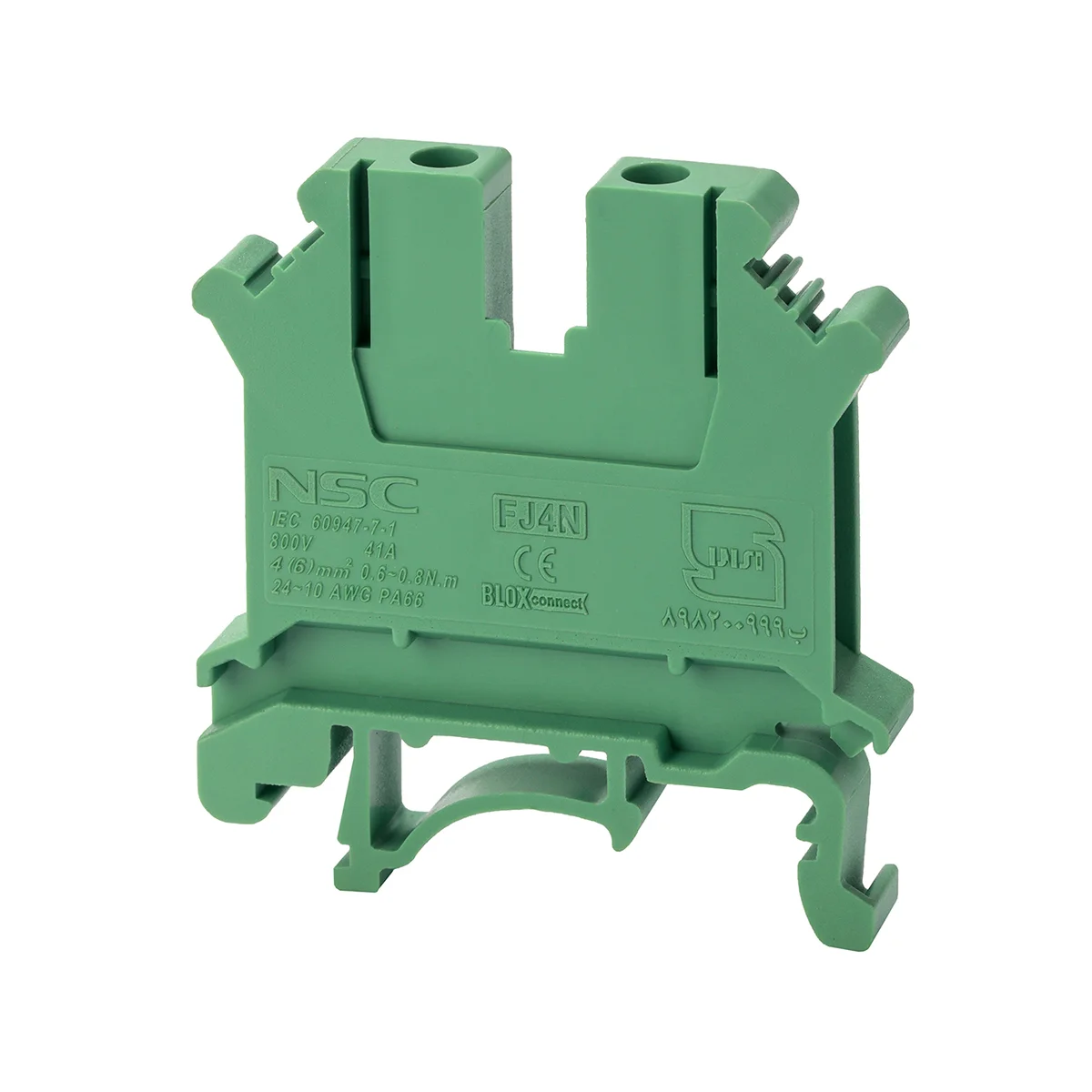

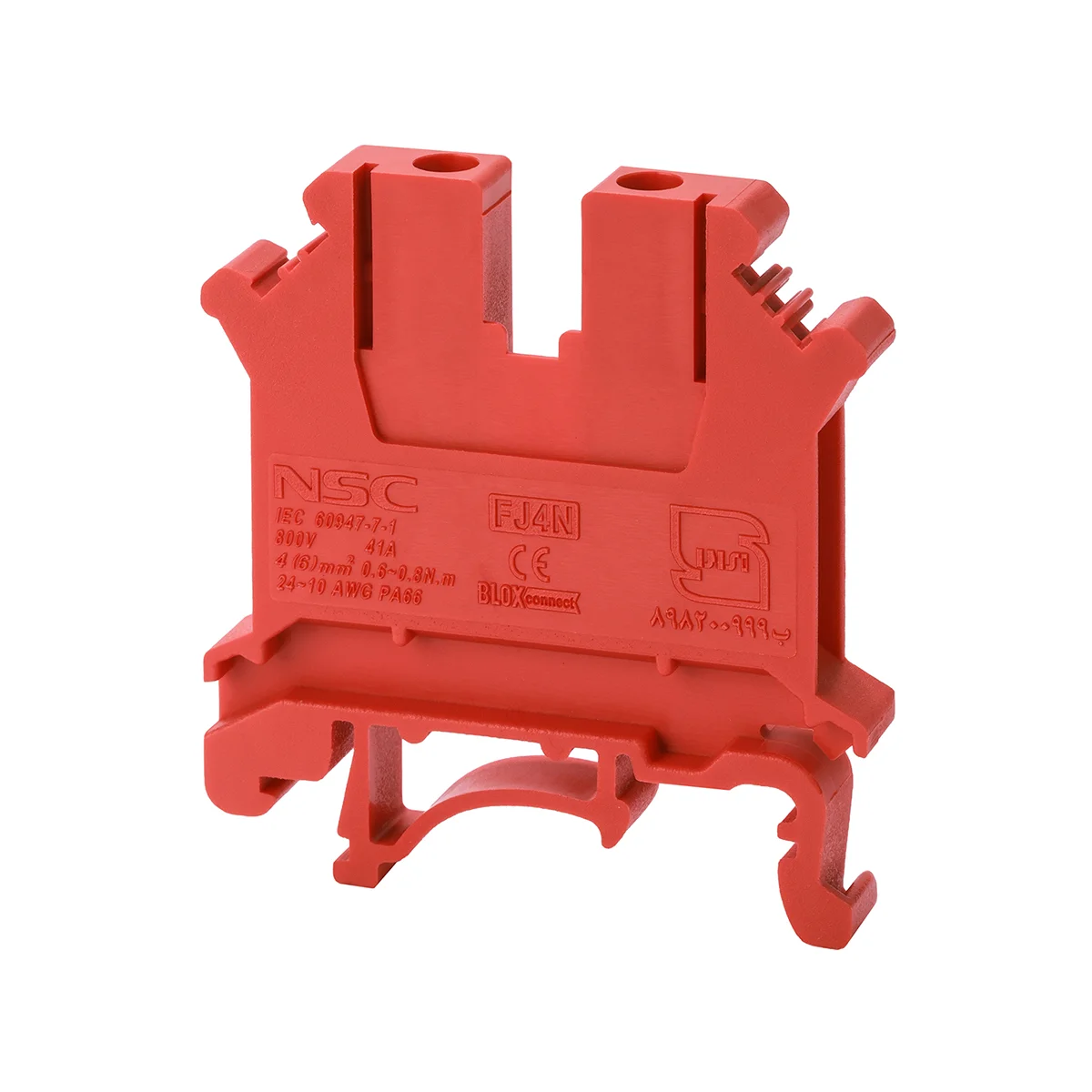

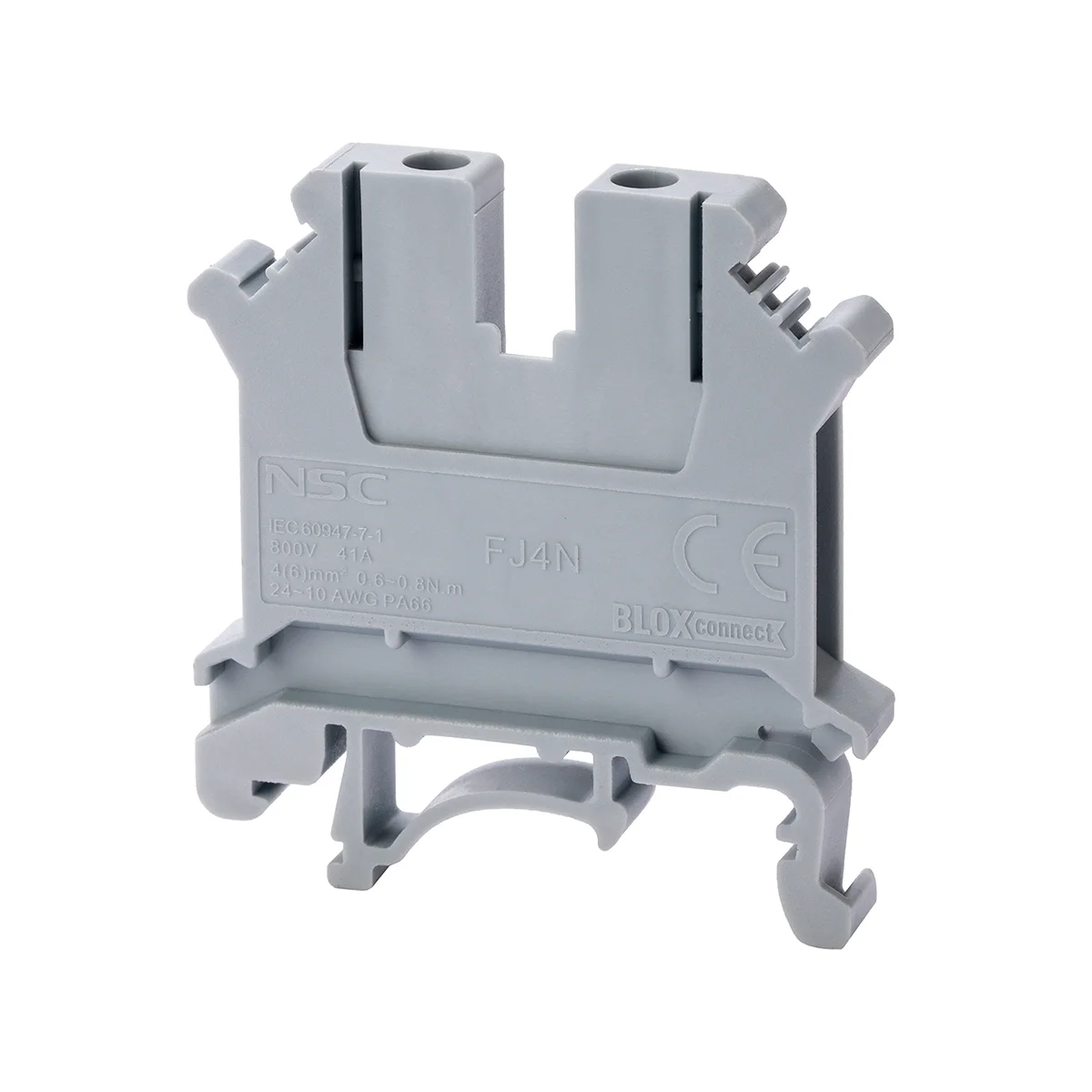

ترمینال ریلی سایز 4 از تجهیزات پرکاربرد در تابلوهای برق صنعتی و سیستمهای کنترل هستند که به منظور اتصال ایمن و منظم سیمها و کابلها مورد استفاده قرار میگیرند. این تجهیزات روی ریل استاندارد DIN نصب شده و باعث سهولت در سیمکشی، افزایش ایمنی و بهبود مدیریت مدارهای الکتریکی میشوند.
ترمینال 4 تابلویی یکی از مدلهای استاندارد برای مدارهای فرمان، کنترلی و توزیع برق با جریان پایین تا متوسط است که در تابلوهای برق صنعتی، ماشینآلات و سیستمهای روشنایی کاربرد دارد. این نوع ترمینال با طراحی کوچک و کارآمد، امکان اتصال مطمئن سیمهای نازکتر را فراهم کرده و به دلیل استاندارد بودن، در طیف گستردهای از پروژههای برق و اتوماسیون صنعتی استفاده میشود.

نیرو سامان انواع ترمینال ریلی با سایز متفاوت عرضه می کند. جهت اطلاع از قیمت ترمینال ریلی سایز 4 و سایر ترمینال های ریلی با ما در تماس باشید.
ویژگیهای فنی ترمینال ریلی سایز 4
1. جریان و ولتاژ نامی ترمینال ریلی 4
- قابلیت عبور جریان تا 32 آمپر
- ولتاژ کاری تا 800 ولت AC/DC
2. جنس بدنه و هادیها ترمینال ریلی 4
- بدنه: از پلیآمید (PA66) خودخاموششونده مطابق با استاندارد UL94 V-0 که در برابر حرارت و اشتعال مقاومت بالایی دارد.
- هادیها: از جنس مس قلعاندود که باعث افزایش رسانایی الکتریکی و جلوگیری از خوردگی و اکسیداسیون میشود.
3. ابعاد و استانداردها ترمینال ریلی نمره 4
- طراحی شده بر اساس استانداردهای IEC و UL
- قابلیت نصب روی ریل استاندارد DIN 35mm
- دارای قفل محکم برای استقرار پایدار و جلوگیری از جابهجایی ناخواسته
4. نوع اتصال ترمینال ریلی شماره 4
- اتصال پیچخور یا فنری برای جلوگیری از شل شدن سیمها در اثر لرزش و ضربه
- امکان اتصال سیمهای افشان و نیمهافشان با سطح مقطع تا 4 میلیمتر مربع
- ترمینال ریلی سایز 4 دارای ورودیهای استاندارد برای نصب سریع و آسان سیمها
5. قابلیتهای ویژه ترمینال ریلی نمره 4
✅ برخی مدلها دارای ترمینال ارت (زمین) برای افزایش ایمنی
✅ امکان نصب فیوز حفاظتی جهت جلوگیری از اضافهجریان
✅ قابلیت لیبلگذاری و شمارهگذاری برای سهولت در عیبیابی و نگهداری
✅ برخی مدلها دارای پل ارتباطی داخلی برای اتصال سریع چندین ترمینال
کاربردهای ترمینال ریلی سایز 4
✔ تابلوهای برق صنعتی و ساختمانی
✔ مدارهای کنترلی و فرمان در سیستمهای اتوماسیون صنعتی
✔ سیستمهای روشنایی و تأسیسات الکتریکی
✔ اتصالات داخلی تجهیزات برقی و الکترونیکی
✔ سیستمهای مخابراتی و کنترلی با ولتاژ پایین
مزایای استفاده از ترمینال ریلی 4
✅ افزایش ایمنی و کاهش خطر اتصال کوتاه
✅ نصب سریع و آسان روی ریل استاندارد DIN
✅ طراحی کوچک و کمحجم مناسب برای فضاهای محدود
✅ مقاومت بالا در برابر لرزش، ضربه، حرارت و خوردگی
✅ قابلیت تعویض و تغییر سریع سیمکشی بدون نیاز به باز کردن کل سیستم
ترمینال ریلی 4 به عنوان یک گزینه ایدهآل برای اتصالات کمجریان در تابلوهای برق، سیستمهای فرمان و مدارهای کنترل شناخته میشود. این تجهیز با طراحی استاندارد، نصب آسان و قابلیتهای حفاظتی، یک راهکار ایمن و کارآمد برای مدیریت سیمکشی در مدارهای الکتریکی صنعتی و ساختمانی است.
