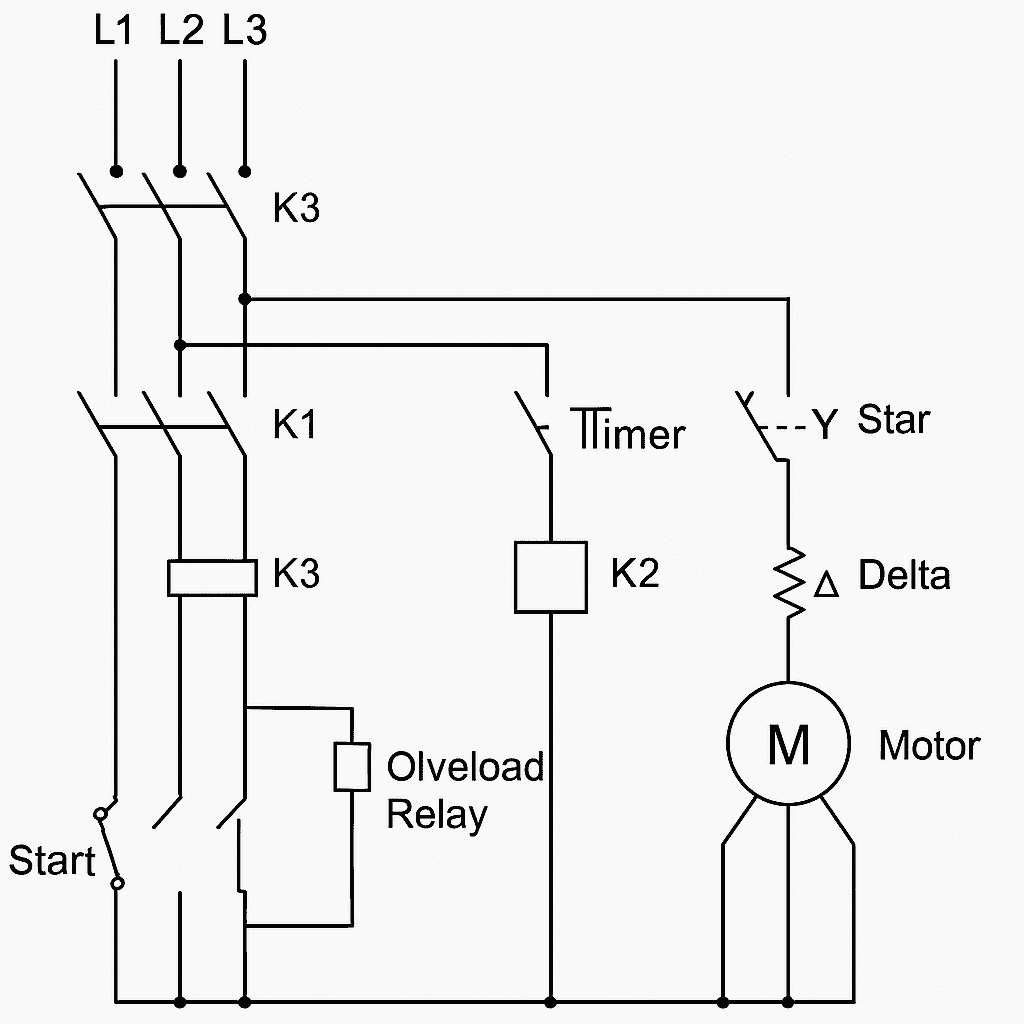

مدار ستاره مثلث اتوماتیک با کنتاکتور؛ نحوه بستن و عملکرد

بستن مدار ستاره مثلث با کنتاکتور یکی از روش‌های رایج برای راه‌اندازی موتورهای الکتریکی سه‌فاز است. این روش به کاهش جریان راه‌اندازی و افزایش طول عمر موتور کمک می‌کند. در اینجا مراحل بروش مرسوم راه‌اندازی موتورهای القایی سه‌فاز، مدار ستاره مثلث (Star-Delta) است که برای کاهش جریان راه‌اندازی موتور به کار می‌رود. این روش به‌خصوص برای موتورهایی که تحت بار سنگین راه‌اندازی می‌شوند، مناسب است. در روش ستاره-مثلث موتور ابتدا در حالت ستاره راه‌اندازی می‌شود و پس از رسیدن به سرعت مناسب، به حالت مثلث تغییر می‌کند.

مرحله اول نحوه بستن مدار ستاره مثلث : آشنایی مدار ستاره مثلث

1. حالت ستاره (Star)
– در این حالت، سیم‌‌ پیچ‌های موتور به صورت ستاره (Y) به هم متصل می‌شوند.
– ولتاژ اعمال شده به هر سیم‌پیچ به نسبت 3√ کاهش می‌یابد .
-درنتیجه جریان راه‌اندازی موتور به اندازه حدود یک‌سوم جریان راه‌اندازی در حالت مثلث کاهش می‌یابد.

2. حالت مثلث (Delta)
– پس از راه‌اندازی موتور و رسیدن به سرعت مناسب، مدار موتور به حالت مثلث (Δ) تغییر می‌کند.
– در این حالت که در آن سیم‌پیچ‌ها به صورت مثلث به هم متصل شده اند از ولتاژ کامل مدار انرژی می‌گیرند.

اگر به دنبال کنتاکتوری هستید که قادر به کنترل بارهای سنگین و سیستم‌های قدرت پیچیده باشد، کنتاکتور 400 آمپر انتخابی عالی برای شما خواهد بود. این کنتاکتور به‌ویژه برای مدارهای صنعتی و راه‌اندازی موتورهای سه‌فاز با توان بالا طراحی شده و ویژگی‌هایی مانند ظرفیت قطع بالا، پایداری در شرایط بار سنگین و طول عمر بالای مکانیکی را ارائه می‌دهد. برای اطلاعات بیشتر و خرید کنتاکتور 400 آمپر با مشاوره فنی،با ما تماس حاصل فرمایید.

اجزای اصلی مدار ستاره مثلث

1. کنتاکتور اصلی (Main Contactor)
– این کنتاکتور، موتور را به منبع تغذیه سه‌فاز متصل می‌کند.

2. کنتاکتور ستاره (Star Contactor)
– این کنتاکتور، سیم‌پیچ‌های موتور را در حالت ستاره قرار می‌دهد.

3. کنتاکتور مثلث (Delta Contactor)
– این کنتاکتور، سیم‌پیچ‌های موتور را در حالت مثلث قرار می‌دهد.

4. تایمر (Timer)
– تایمر، زمان تغییر از حالت ستاره به مثلث را کنترل می‌کند. این زمان معمولاً بین ۵ تا ۱۰ ثانیه است.

5. رله حفاظتی (Overload Relay)
– برای محافظت از موتور در برابر اضافه‌بار استفاده می‌شود.

مراحل راه اندازی مدار ستاره مثلث موتور سه فاز

1. راه‌اندازی موتور:
– ابتدا کنتاکتور اصلی و کنتاکتور ستاره فعال می‌شوند.
– موتور در حالت ستاره شروع به کار می‌کند و جریان راه‌اندازی کاهش می‌یابد.

2. تغییر به حالت مثلث:
– پس از گذشت زمان تنظیم‌شده توسط تایمر، کنتاکتور ستاره غیرفعال و کنتاکتور مثلث فعال می‌شود.
– موتور به حالت مثلث تغییر می‌کند و با ولتاژ کامل به کار خود ادامه می‌دهد.

نکات مهم نحوه بستن ستاره مثلث با کنتاکتور

1. پیشگیری از اتصال همزمان ستاره و مثلث:
– باید از فعال‌شدن همزمان کنتاکتور ستاره و مثلث جلوگیری شود، زیرا باعث اتصال کوتاه و آسیب به موتور و مدار می‌شود. برای این کار از اینترلاک (Interlock) مکانیکی یا الکتریکی استفاده می‌شود.

2. زمان تغییر حالت:
– زمان تغییر از ستاره به مثلث باید به‌درستی تنظیم شود. اگر زمان خیلی کوتاه باشد، موتور به سرعت کافی نرسیده و اگر زمان خیلی طولانی باشد، موتور ممکن است آسیب ببیند.
روش مرسوم راه‌اندازی موتورهای القایی سه‌فاز، مدار ستاره-مثلث (Star-Delta) است که برای کاهش جریان راه‌اندازی موتور به کار می‌رود. این روش به‌خصوص برای موتورهایی که تحت بار سنگین راه‌اندازی می‌شوند، مناسب است. در روش ستاره-مثلث موتور ابتدا در حالت ستاره راه‌اندازی می‌شود و پس از رسیدن به سرعت مناسب، به حالت مثلث تغییر می‌کند.

3. کاربرد مدار ستاره-مثلث:
– این روش برای موتورهایی مناسب است که در حالت عادی با بار سبک راه‌اندازی می‌شوند. برای موتورهایی که نیاز به گشتاور راه‌اندازی بالا دارند، ممکن است مناسب نباشد.

مزایا و معایب اتصال ستاره مثلث موتور سه فاز

مزایای مدار ستاره-مثلث:
– کاهش جریان راه‌اندازی موتور و هزینه مصرف انرژی
– کاهش تنش مکانیکی و الکتریکی در موتور.
– افزایش عمر مفید موتور.

معایب مدار ستاره-مثلث:
– کاهش گشتاور راه‌اندازی در حالت ستاره.
– نیاز به تجهیزات اضافی مانند کنتاکتورها و تایمر.

این مدار به‌طور گسترده در صنعت برای راه‌اندازی موتورهای القایی سه‌فاز استفاده می‌شود.

تجهیزات مورد نیاز راه اندازی ستاره مثلث

1. کنتاکتور ستاره (K1)
2. کنتاکتور مثلث (K2)
3. کنتاکتور اصلی (K3)
4. پیش‌امکانات محافظتی مانند فیوز یا کلید مینیاتوری
5. مدار کنترل (سوییچ، کلید فشار، و غیره)

برای خرید کنتاکتور سه فاز می توانید از محصولات nsc بهره ببرید. برای کسب اطلاعات بیشتر با ما در تماس باشیذ.

مراحل نصب ستاره مثلث

1. مدار کنتاکتور را طراحی کنید:
   • برای یک موتور سه‌فاز، سه کنتاکتور (K1، K2 و K3) لازم است. کنتاکتور K1 برای اتصال در حالت ستاره، K2 برای حالت مثلث و K3 برای روشن و خاموش کردن موتور استفاده می‌شود.
2. اتصالات موتور:
   • سیم‌های موتور را به کنتاکتورها متصل کنید:
     • برای حالت ستاره، سرهای سیم‌های موتور (U، V، W) به کنتاکتور K1 متصل می‌شوند.
     • سرهای دیگر (U، V، W) باید به یک نقطه مشترک (نقطه ستاره) متصل شوند.
     • سپس این نقطه مشترک به کنتاکتور K1 متصل می‌شود.
     • برای حالت مثلث، سرهای سیم‌های موتور باید به کنتاکتور K2 متصل شوند و به ترتیب به فازهای تغذیه (R، S، T) متصل شوند.
3. اتصالات کنترل:
   • یک کلید فشار (Start) و یک کلید توقف (Stop) برای کنترل عملکرد کنتاکتورها نصب کنید.
   • کلید Start باید به کنتاکتور K3 متصل شود تا کنتاکتور اصلی را فعال کند.
   • با فشردن کلید Start، K3 فعال می‌شود و کنتاکتور K1 به مدت چند ثانیه فعال می‌شود تا موتور در حالت ستاره کار کند.
   • سپس با استفاده از یک تایمر، K1 قطع شده و K2 فعال می‌شود تا موتور در حالت مثلث کار کند.
4. نصب محافظ‌های لازم:
   • برای حفاظت از موتور، فیوز یا کلید مینیاتوری را در مدار قرار دهید.
5. تست مدار:
   • پس از اتمام اتصالات، مدار را بررسی کرده و تست کنید. مطمئن شوید که موتور به درستی راه‌اندازی شده و در هر دو حالت ستاره و مثلث کار می‌کند.

بستن مدار ستاره مثلث به‌ویژه در موتورهای سه‌فاز به دلیل مزایای آن در کاهش جریان راه‌اندازی و افزایش طول عمر موتور، اهمیت زیادی دارد. در اینجا، جزئیات بیشتری درباره مراحل نصب و نکات ایمنی و عملکردی ارائه می‌دهم.

۱. مدار کنترل

برای راه‌اندازی ستاره مثلث، علاوه بر کنتاکتورها، به یک مدار کنترل نیز نیاز دارید که شامل کلیدهای فشار، تایمر و سایر اجزا باشد.

• کلید فشار (Start و Stop): این کلیدها برای شروع و توقف موتور استفاده می‌شوند. کلید Start برای فعال کردن کنتاکتور K3 و شروع فرآیند استارت موتور ضروری است.
• تایمر: برای تبدیل از حالت ستاره به حالت مثلث، باید از تایمر استفاده کنید. این تایمر معمولاً برای چند ثانیه تنظیم می‌شود تا موتور در حالت ستاره بماند و سپس به حالت مثلث منتقل شود.

۲. اتصالات کنتاکتورها

• کنتاکتور K1 (حالت ستاره):
  • هر سه فاز تغذیه (R، S، T) به کنتاکتور K1 متصل می‌شود.
  • سیم‌های موتور (U، V، W) به خروجی کنتاکتور K1 متصل می‌شوند.
  • همچنین، نقطه مشترک (ستاره) که از اتصال سیم‌های موتور ایجاد شده، به خروجی کنتاکتور K1 متصل می‌شود.
• کنتاکتور K2 (حالت مثلث):
  • در حالت مثلث، سه کنتاکتور K2 به ترتیب سیم‌های موتور را به فازهای R، S و T متصل می‌کند.
  • این به موتور اجازه می‌دهد تا با ولتاژ کامل خود کار کند و از حداکثر قدرت و گشتاور برخوردار شود.
• کنتاکتور K3 (اصلی):
  • این کنتاکتور برای روشن و خاموش کردن کل مدار استفاده می‌شود و می‌تواند به صورت دستی یا اتوماتیک کنترل شود.

۳. مدار اتصالی

• حالت ستاره (Star Mode):
  • در این حالت، کنتاکتور K1 به مدت مشخصی (معمولاً چند ثانیه) فعال می‌شود تا موتور به آرامی راه‌اندازی شود.
• حالت مثلث (Delta Mode):
  • پس از اینکه موتور به سرعت تقریبی کار خود رسید، تایمر فعال می‌شود و کنتاکتور K1 قطع شده و K2 فعال می‌شود. در این حالت، موتور با حداکثر ولتاژ کار می‌کند.

۴. نکات ایمنی و عملکردی

• حفاظت از موتور:
  • حتماً از فیوز یا کلید مینیاتوری مناسب برای حفاظت موتور استفاده کنید. این دستگاه‌ها از آسیب به موتور در برابر اضافه بار و اتصال کوتاه جلوگیری می‌کنند.
• استفاده از بوبین‌های کنتاکتور:
  • بوبین‌های کنتاکتورها باید به طور صحیح به تغذیه متصل شوند و از ولتاژ مناسب برای آن‌ها استفاده کنید. بوبین‌ها می‌توانند به صورت AC یا DC باشند.
• تست مدار:
  • پس از بستن مدار، از صحت اتصالات اطمینان حاصل کنید. موتور را به صورت آزمایشی راه‌اندازی کرده و عملکرد آن را در هر دو حالت ستاره و مثلث بررسی کنید.
• نظارت بر دما:
  • دمای موتور و کنتاکتورها را تحت نظر داشته باشید. اگر دما افزایش یابد، می‌تواند نشانه‌ای از مشکل در اتصالات یا بار زیاد باشد.

۵. نکات اضافی

• بررسی وضعیت پایه‌ها:
  • پایه‌های کنتاکتور باید به درستی و محکم نصب شده باشند. اتصالات شل می‌توانند باعث ایجاد حرارت و در نهایت خرابی شوند.
• نگهداری دوره‌ای:
  • به صورت دوره‌ای مدار و تجهیزات را بررسی کنید. نظارت بر اجزای مختلف می‌تواند به جلوگیری از خرابی‌های ناگهانی کمک کند.
• آموزش اپراتورها:
  • اپراتورهای موتور باید با نحوه کارکرد مدار ستاره مثلث آشنا شوند و از تکنیک‌های ایمنی در هنگام کار با تجهیزات برقی پیروی کنند.
