سیم پیچ بوبین کنتاکتور چیست

سیم‌پیچ بوبین کنتاکتور یکی از اجزای کلیدی در عملکرد کنتاکتورهای الکتریکی است که نقش اصلی را در جذب هسته و بستن کنتاکت‌ها ایفا می‌کند. این بخش از سیم‌های نازک مسی یا آلومینیومی تشکیل شده که به‌صورت دورپیچ شده، میدان مغناطیسی لازم را برای عملکرد کنتاکتور تولید می‌کنند.

در مقاله بوبین کنتاکتور چیست؟ آشنایی با انواع و کاربردهای آن به صورت کامل و جامع در مورد بوبین کنتاکتور صحبت شده است.

نیروسامان خاور انواع کنتاکتور و متعلقات آن را تولید می کند. جهت خرید بوبین کنتاکتور می توانید با کارشناسان ما در تماس باشید.

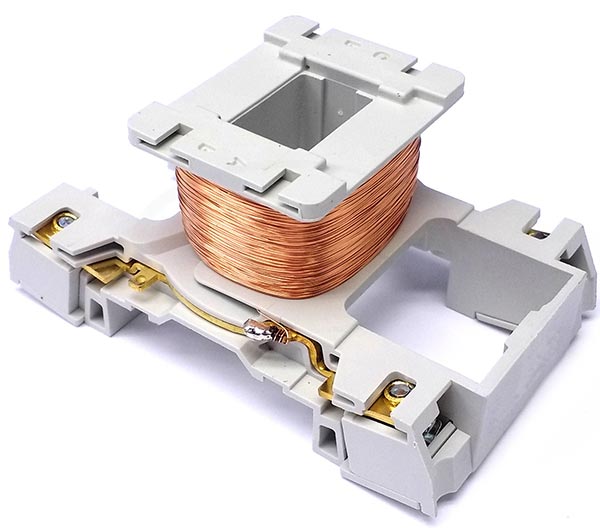

ساختار سیم‌پیچ بوبین کنتاکتور

سیم‌پیچ بوبین کنتاکتور معمولاً شامل اجزای زیر است:

1. هسته مغناطیسی ثابت – معمولاً از جنس آهن نرم، که باعث تقویت میدان مغناطیسی می‌شود.
2. سیم‌پیچ مسی یا آلومینیومی – وظیفه ایجاد میدان مغناطیسی را دارد.
3. عایق محافظ سیم‌پیچ – جلوگیری از اتصال کوتاه و افزایش دوام سیم‌پیچ.
4. پایه و قاب بوبین – برای نگهداری ساختار سیم‌پیچ و محافظت در برابر ضربه و حرارت.

چرا سیم‌پیچ در کنتاکتور اهمیت زیادی دارد؟

اهمیت سیم‌پیچ در این است که کل عملکرد کنتاکتور به آن وابسته است. اگر سیم‌پیچ درست کار نکند، کنتاکتور نمی‌تواند مدار را وصل یا قطع کند. به همین دلیل، در زمان خرید یا تعمیر کنتاکتور باید به مشخصات بوبین توجه ویژه داشت.

مهم‌ترین دلایل اهمیت سیم‌پیچ:

• ایجاد نیروی مغناطیسی لازم برای عملکرد کنتاکتور
• کنترل ایمن مدارهای قدرت
• امکان فرمان از راه دور
• کاهش نیاز به کلیدهای دستی در مدارهای صنعتی
• افزایش سرعت و دقت در قطع و وصل مدار

عملکرد سیم‌پیچ بوبین کنتاکتور

هنگامی که ولتاژ به بوبین کنتاکتور اعمال می‌شود:

• جریان الکتریکی از سیم‌پیچ عبور می‌کند و یک میدان مغناطیسی قوی ایجاد می‌شود.
• این میدان باعث جذب هسته متحرک شده و کنتاکت‌های قدرت را متصل می‌کند.
• هنگام قطع ولتاژ، میدان مغناطیسی از بین رفته و فنرهای برگشتی، کنتاکت‌ها را به حالت اولیه بازمی‌گردانند.

انواع سیم‌پیچ بوبین کنتاکتور بر اساس ولتاژ و جریان

سیم‌پیچ‌های بوبین در دو نوع اصلی ساخته می‌شوند:

1. سیم‌پیچ‌های AC (جریان متناوب) – برای ولتاژهای 24V، 110V، 220V و 380V طراحی می‌شوند و معمولاً دارای هسته‌ای با ورقه‌های لایه‌ای هستند تا تلفات جریان گردابی را کاهش دهند.
2. سیم‌پیچ‌های DC (جریان مستقیم) – برای ولتاژهای 12V، 24V، 48V و 110V ساخته می‌شوند و به دلیل نداشتن تغییرات فرکانسی، از یک هسته آهنی یکپارچه استفاده می‌کنند.

مشکلات رایج سیم‌پیچ بوبین کنتاکتور و روش‌های عیب‌یابی

• سوختن یا قطع شدن سیم‌پیچ – با استفاده از مولتی‌متر، مقاومت سیم‌پیچ را اندازه‌گیری کنید. مقدار بی‌نهایت نشان‌دهنده قطع شدن سیم‌پیچ است.
• اتصال کوتاه داخلی – مقاومت بسیار پایین بوبین نشان‌دهنده اتصال کوتاه بین سیم‌پیچ‌ها است که باعث افزایش جریان و داغ شدن کنتاکتور می‌شود.
• ولتاژ نامناسب – اعمال ولتاژ کمتر از مقدار نامی باعث عملکرد نامناسب بوبین و عدم جذب کامل هسته می‌شود.

سیم‌پیچ بوبین کنتاکتور بخش مهمی از عملکرد صحیح کنتاکتور است. انتخاب بوبین مناسب با ولتاژ و فرکانس صحیح، بررسی دوره‌ای آن و استفاده از روش‌های تست استاندارد، می‌تواند از خرابی‌های احتمالی جلوگیری کرده و طول عمر کنتاکتور را افزایش دهد.

در مقاله 10 روش تخصصی برای تست بوبین کنتاکتور | راهنمای جامیع عیب‌یابی در مورد تست بوبین کنتاکتور صحبت شده است. همچنین در مقاله 10 علت خرابی کنتاکتور و علائم تشخیص آن در مورد تعمیر کنتاکتور به‌صورت مفصل صحبت شده است.

اهمیت انتخاب صحیح سیم‌پیچ بوبین کنتاکتور

اگر ولتاژ نامناسب به سیم‌پیچ داده شود، ممکن است مشکلاتی مثل موارد زیر ایجاد شود:

• داغ شدن بیش از حد سیم‌پیچ
• سوختن بوبین
• عمل نکردن صحیح کنتاکتور
• لرزش و صدای اضافی

مزایا سیم پیچ بوبین کنتاکتور

1. طراحی  مبتنی بر محیط زیست

با افزایش توجه به محیط زیست، برخی تولیدکنندگان سیم‌پیچ بوبین کنتاکتور را با استفاده از مواد بازیافتی و سازگار با محیط زیست تولید می‌کنند. این تغییر نه تنها به کاهش زباله‌ها کمک می‌کند، بلکه می‌تواند تأثیر مثبتی بر عملکرد سیم‌پیچ بوبین داشته باشد.

2. فناوری خودکار

برخی از سیم‌پیچ‌های بوبین کنتاکتور با استفاده از روش خودکار طراحی شده‌اند. این سیم‌پیچ‌ها می‌توانند خود به خود به حالت عادی بازگردند و در صورت بروز مشکلات، به صورت خودکار عمل کنند، که به کاهش زمان تعمیر و نگهداری سیم‌پیچ بوبین کنتاکتور کمک می‌کند.

3. کاربرد در اینترنت اشیاء (IoT)

سیم‌پیچ بوبین کنتاکتور می‌تواند با تکنولوژی‌های IoT ترکیب شود. این ترکیب امکان مانیتورینگ و کنترل از راه دور را فراهم می‌کند، به طوری که کاربران می‌توانند وضعیت و عملکرد سیم‌پیچ بوبین کنتاکتور را به صورت آنلاین پیگیری کنند.

4. حسگرهای داخلی

سیم‌پیچ‌های بوبین کنتاکتور می‌توانند با حسگرهای داخلی مجهز شوند که به‌طور مداوم دما، ولتاژ و جریان را اندازه‌گیری می‌کنند. این حسگرها می‌توانند به تشخیص مشکلات پیش از وقوع کمک کنند و باعث افزایش ایمنی سیم‌پیچ بوبین کنتاکتور شوند.

5. آزمایش‌ها غیرمخرب

روش‌های آزمایش جدید مانند استفاده از امواج اولتراسوند برای شناسایی عیوب در سیم‌پیچ‌های بوبین کنتاکتور بدون نیاز به باز کردن دستگاه، به‌طور فزاینده‌ای محبوب شده‌اند. این تکنیک‌ها به تشخیص مشکلات داخلی و بهبود کیفیت سیم‌پیچ بوبین کنتاکتور کمک می‌کنند.

6. استفاده از نانو فناوری

تحقیقات جدید در زمینه نانو فناوری نشان می‌دهد که استفاده از نانوذرات در مواد عایق سیم‌پیچ بوبین کنتاکتور می‌تواند بهبود چشمگیری در عملکرد حرارتی و الکتریکی آن ایجاد کند. این امر می‌تواند منجر به کاهش اندازه و وزن سیم‌پیچ بوبین کنتاکتور شود.

7. شبیه‌سازی مغناطیسی پیشرفته

استفاده از نرم‌افزارهای شبیه‌سازی پیشرفته برای مدل‌سازی رفتار مغناطیسی سیم‌پیچ بوبین کنتاکتور، به مهندسان این امکان را می‌دهد که طراحی‌ها را بهینه کرده و عملکرد سیم‌پیچ بوبین کنتاکتور را در شرایط مختلف پیش‌بینی کنند.

8. تحقیق در مورد تأثیر فرکانس

تحقیقات اخیر نشان داده‌اند که تغییرات فرکانس در جریان الکتریکی می‌تواند تأثیر قابل توجهی بر کارایی و عمر سیم‌پیچ بوبین داشته باشد. این اطلاعات می‌تواند به بهینه‌سازی عملکرد سیم‌پیچ بوبین کنتاکتور در کاربردهای خاص کمک کند.

این نکات جدید و کمتر شناخته‌شده در مورد سیم‌پیچ بوبین کنتاکتور می‌توانند به درک بهتر و استفاده بهینه‌تر از این اجزا کمک کنند. با توجه به پیشرفت‌های فناوری، درک و بررسی این موارد می‌تواند به بهبود عملکرد و ایمنی در سیستم‌های الکتریکی منجر شود.

جمع‌بندی

سیم‌پیچ بوبین کنتاکتور بخش فرمان‌دهنده کنتاکتور است که با اعمال ولتاژ، میدان مغناطیسی ایجاد می‌کند و باعث جذب هسته متحرک و در نتیجه وصل شدن کنتاکت‌ها می‌شود. به بیان ساده، سیم‌پیچ قلب عملکرد کنتاکتور است؛ چون بدون تحریک آن، کنتاکتور عمل قطع و وصل را انجام نمی‌دهد. توجه به نوع AC یا DC و نگهداری صحیح از سیم‌پیچ، نقش مهمی در عملکرد مطمئن و طول عمر کنتاکتور دارد.
