Rated ultimate short-circuit breaking capacity Icu (kA)	Standard rated power for 3-phase electromotor (KW)						Short circuit current(A)(Magnetic release)	Rated current(A)(Thermal release)	Code	MR Model Frame size 1 Control by Rotary Knob
380-415V	230/240	400V	415V	440V	500V	690V	Short circuit current(A)(Magnetic release)	Rated current(A)(Thermal release)	Code
100	_	_	_	_	_	_	1.5	0.14…0.16	NS04-MR0.16
100	_	_	_	_	_	0.37	2.4	0.16…0.25	NS04-MR0.25
100	_	_	_	_	_	0.55	5	0.25…0.40	NS04-MR0.40
100	_	_	_	_	_	1.1	8	0.40…0.63	NS04-MR0.63
100	_	_	_	0.37	0.37	1.5	13	0.63…1	NS04-MR1
100	_	0.37	_	0.55	0.75	3	22.5	1…1.6	NS04-MR1.6
100	0.37	0.75	0.75	1.1	1.1	4	33.5	1.6…2.5	NS04-MR2.5
100	0.75	1.5	1.5	1.5	2.2	7.5	51	2.5…4	NS04-MR4
100	1.1	2.2	2.2	3	3.7	9	78	4…6.3	NS04-MR6.3
100	1.2	4	4	4	5.5	11	137	6…10	NS04-MR10
15	3	5.5	5.5	7.5	7.5	15	170	9…14	NS04-MR14
15	4	7.5	9	9	9	18.5	223	13…18	NS04-MR18
15	5.5	11	11	11	11	23	327	17…23	NS04-MR23
15	5.5	11	11	11	15	_	327	20…25	NS04-MR25
10	7.5	15	15	15	18.5	_	416	24…32	NS04-MR32

100	_	_	_	_	_	_	_	6…10	NS04-MP10	MP Model Frame size 2 Control by Pushbutton
100	_	_	_	_	_	_	_	10…16	NS04-MP16
15	_	_	_	_	_	_	_	14 …20	NS04-MP20
15	_	_	_	_	_	_	_	16…25	NS04-MP25
15	1	18.5	22	22	_	_	_	25…40	NS04-MP40
15	15	30	33	33	_	_	_	40…63	NS04-MP63
15	22	40	45	45	_	_	_	56…80	NS04-MP80

کلید حرارتی مدلMR با اهرم گردان		کلید حرارتی مدلMP دکمه ای		تجهیزات کمکی کلید حرارتی
شدت جریان نامی	کد سفارش گذاری	شدت جریان نامی	کد سفارش گذاری	شدت جریان نامی	کد سفارش گذاری
0.14…0.16	NS04-MR0.16	25…40	NS04-MP40	1NO+1NC	NS04-AXSS-02
0.16…0.25	NS04-MR0.25	40…63	NS04-MP63	1NO+1NC	NS04-AXSL-60
0.25…0.40	NS04-MR0.40	56…80	NS04-MP80	_	NS04-CB-42
0.40…0.63	NS04-MR0.63
0.63…1	NS04-MR1
1…1.6	NS04-MR1.6
1.6…2.5	NS04-MR2.5
2.5…4	NS04-MR4
4…6.3	NS04-MR6.3
6…10	NS04-MR10
9…14	NS04-MR14
13…18	NS04-MR18
17…23	NS04-MR23
20…25	NS04-MR25
24…32	NS04-MR32

Description

حفاظت کامل از موتور در برابر اضافه جریان و اتصال کوتاه

دارای دکمه برای کنترل دستی خاموش و روشن شدن موتور

ولتاژ عملکرد تا 690 ولت

قدرت قطع اتصال کوتاه تا 100 کیلو آمپر

دارای استانداردهای دارای رنج کامل تجهیزات جانبی شامل: 2 – IEC60947-4.1 – EN60947-1

کنتاکت کمکی ، شانت ، آندر ، اتصال رابط کنتاکتور و جعبه محافظ

اتصال آسان کابل

فاصله عایقی ایمن بین کنتاکت ها

پیچ تنظیم شدت جریان

دکمه تست عملکرد دستگاه

قابلیت نصب به صورت افقی و عمودی

نصب روی ریل یا روی سطح با پیچ

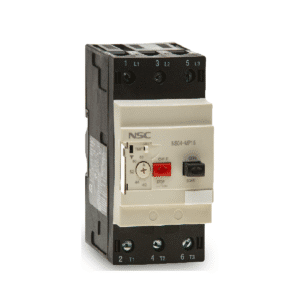

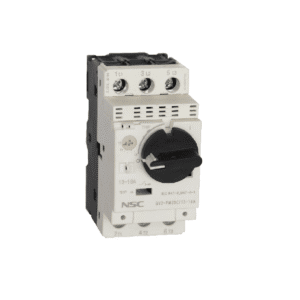

کلید حرارتی NS-04
