توضیحات

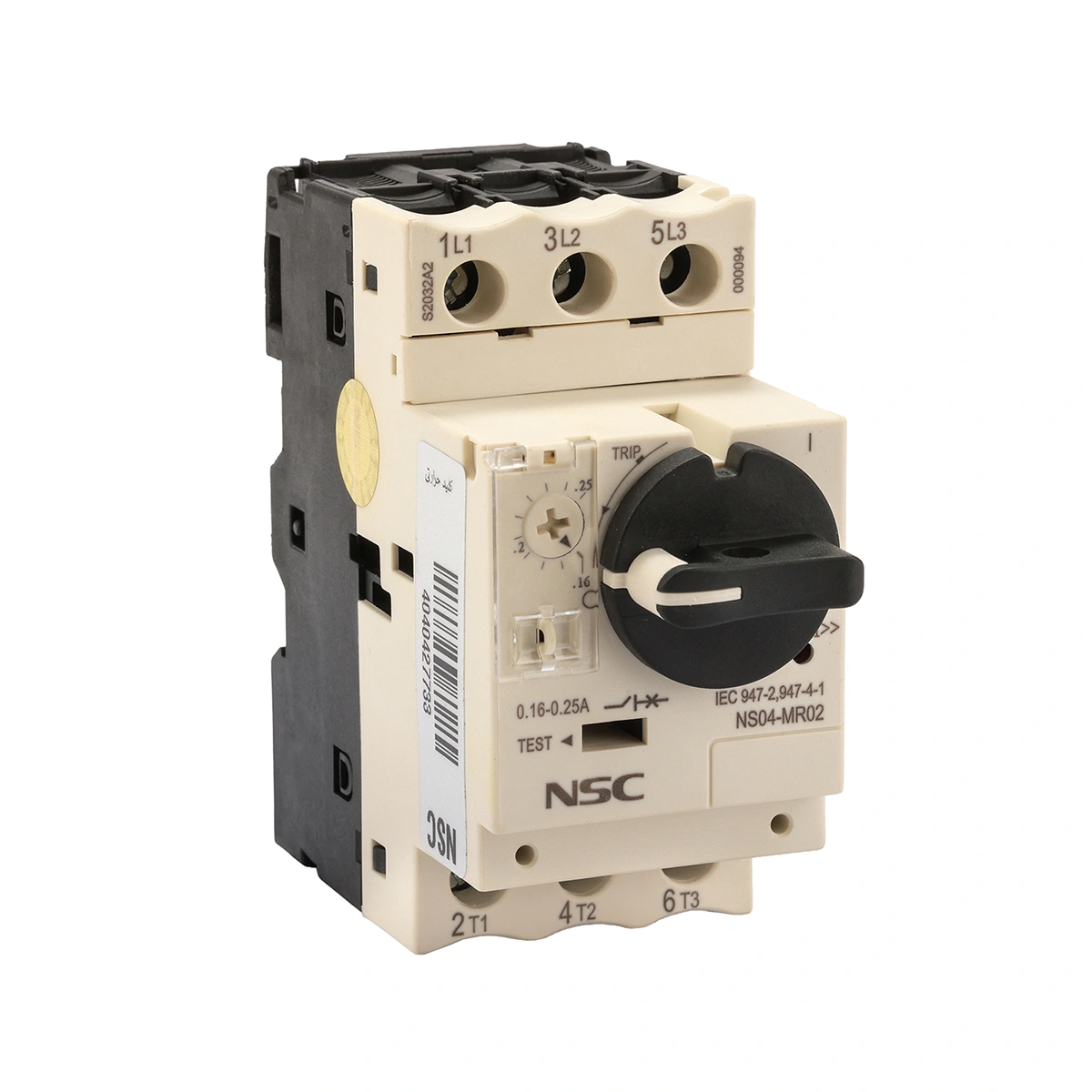

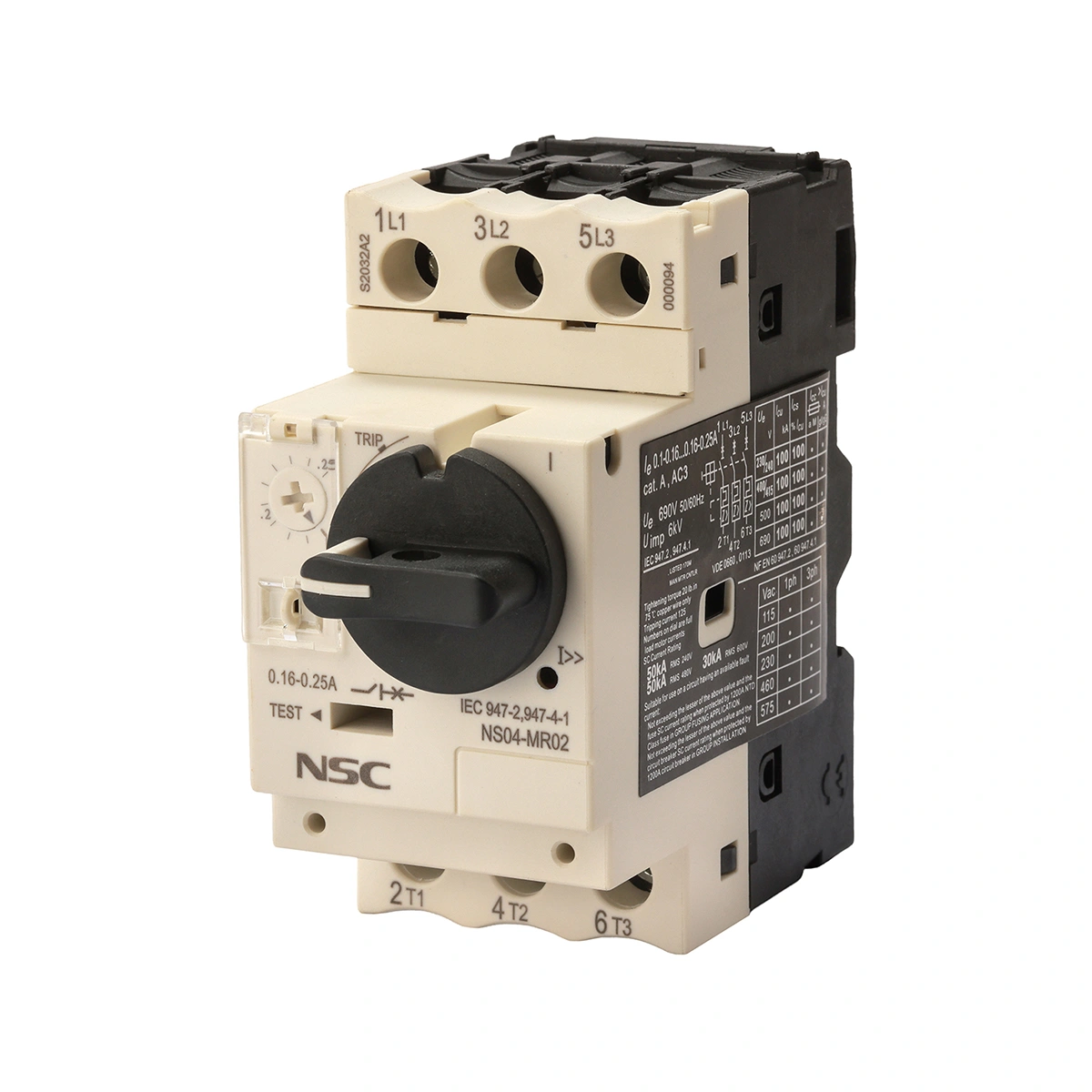

کلید حرارتی 0.16 تا 0.25 آمپر MPCB
کلید حرارتی NSC یک تجهیز حفاظتی برای مدار موتورهای الکتریکی است که حفاظت حرارتی و مغناطیسی را در یک واحد ترکیب می‌کند. برای مشاهده مدل‌ها و انتخاب محصول مناسب، به صفحه محصولات کلیدهای حرارتی مراجعه کنید. کلید حرارتی 0.16 تا 0.25 آمپر NSC با محدوده تنظیم جریان 0.16 تا 0.25 آمپر، برای حفاظت موتورهایی با جریان نامی متناسب با این بازه در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.
حفاظت حرارتی و مغناطیسی کلید حرارتی 0.16 تا 0.25 آمپر
در کلید حرارتی 0.16 تا 0.25 آمپر MPCB، دو مکانیزم حفاظتی اصلی در یک تجهیز قرار گرفته‌اند:
- حفاظت حرارتی (Thermal Protection): در شرایط اضافه‌بار، افزایش جریان باعث عملکرد مکانیزم حرارتی کلید شده و مدار را قطع می‌کند. این حفاظت برای جلوگیری از عبور جریان بیش از حد مجاز و افزایش حرارت موتور کاربرد دارد.
- حفاظت مغناطیسی (Magnetic Protection): در صورت وقوع اتصال کوتاه، جریان خطا به‌سرعت افزایش می‌یابد و مکانیزم مغناطیسی برای قطع سریع مدار عمل می‌کند.
در مشخصات برخی MPCBهای معتبر نیز رنج 0.16 تا 0.25 آمپر به‌صورت هم‌زمان برای حفاظت اضافه‌بار و اتصال کوتاه ارائه شده است.
محدوده تنظیم کلید حرارتی 0.16 تا 0.25 آمپر
یکی از مشخصات اصلی کلید حرارتی 0.16 تا 0.25 آمپر، محدوده تنظیم جریان 0.16 تا 0.25 آمپر است. مقدار تنظیم باید با توجه به جریان نامی درج‌شده روی پلاک موتور و شرایط کاری مدار انتخاب شود.
بنابراین 0.25 آمپر حداکثر جریان قابل تنظیم این مدل است و به این معنی نیست که کلید در تمام شرایط روی 0.25 آمپر تنظیم یا عمل می‌کند.
رنج 0.16 تا 0.25 آمپر در محصولات مختلف کلید محافظ موتور نیز به‌عنوان محدوده تنظیم جریان دیده می‌شود؛ برای نمونه، در سری ABB MS116، مدل 0.25 دارای محدوده تنظیم 0.16 تا 0.25 آمپر است.
کاربرد کلید حرارتی 0.16 تا 0.25 آمپر در مدار موتور
کلید حرارتی 0.16 تا 0.25 آمپر MPCB برای مدار موتورهایی مناسب است که جریان نامی آن‌ها در محدوده قابل تنظیم این مدل قرار دارد.
این تجهیز با ترکیب حفاظت حرارتی و مغناطیسی، امکان حفاظت مدار موتور را در برابر اضافه‌بار و اتصال کوتاه فراهم می‌کند. در نتیجه، برای مدارهای موتور با جریان نامی پایین، انتخاب MPCB با رنج تنظیم متناسب می‌تواند از اهمیت ویژه‌ای برخوردار باشد.
انتخاب این مدل باید بر اساس جریان نامی واقعی موتور انجام شود و صرفاً نباید بر اساس توان موتور صورت گیرد.
ریست کلید حرارتی 0.16 تا 0.25 آمپر
پس از عملکرد حفاظتی کلید حرارتی 0.16 تا 0.25 آمپر و برطرف‌شدن علت خطا، کلید قابلیت Reset و بازگشت به وضعیت آماده‌به‌کار را دارد.
پیش از ریست، علت عملکرد حفاظتی باید بررسی و برطرف شود. روش ریست و شرایط راه‌اندازی مجدد نیز باید مطابق مشخصات فنی مدل مورد استفاده انجام شود.
نصب کلید حرارتی 0.16 تا 0.25 آمپر و تجهیزات جانبی
کلید حرارتی 0.16 تا 0.25 آمپر برای استفاده در مدارهای قدرت و حفاظت موتور در تابلوهای برق صنعتی کاربرد دارد.
بسته به طراحی مدل، امکان استفاده از تجهیزات جانبی مانند کنتاکت کمکی (Auxiliary Contact) برای ارسال وضعیت کلید به مدار فرمان، سیستم‌های مانیتورینگ یا PLC وجود دارد.
سازگاری تجهیزات جانبی باید بر اساس مشخصات فنی همان مدل بررسی شود؛ زیرا اکسسوری‌های قابل استفاده ممکن است در سری‌های مختلف MPCB متفاوت باشند.
تفاوت کلید حرارتی 0.16 تا 0.25 آمپر با بی‌متال
کلید حرارتی 0.16 تا 0.25 آمپر موتور (MPCB) حفاظت حرارتی و مغناطیسی را در یک تجهیز ارائه می‌دهد، در حالی که بی‌متال عمدتاً برای حفاظت موتور در برابر اضافه‌بار استفاده می‌شود.
MPCB علاوه بر حفاظت در برابر اضافه‌بار، مکانیزم مغناطیسی برای قطع مدار در شرایط اتصال کوتاه نیز دارد.
البته MPCB و کنتاکتور وظایف یکسانی ندارند؛ کنتاکتور برای قطع‌و‌وصل و کنترل مدار در شرایط کاری استفاده می‌شود، در حالی که کلید حرارتی 0.16 تا 0.25 آمپر وظیفه اصلی حفاظت مدار موتور را بر عهده دارد.
نکته مهم در انتخاب کلید حرارتی 0.16 تا 0.25 آمپر
انتخاب کلید حرارتی 0.16 تا 0.25 آمپر باید بر اساس جریان نامی موتور، اطلاعات پلاک، شرایط راه‌اندازی و مشخصات مدار انجام شود.
جریان نامی موتور باید در محدوده قابل تنظیم کلید قرار داشته باشد تا امکان تنظیم صحیح حفاظت اضافه‌بار فراهم شود.
اگر جریان نامی موتور کمتر از 0.16 آمپر یا بیشتر از 0.25 آمپر باشد، این مدل انتخاب مناسبی نخواهد بود و باید کلیدی با محدوده تنظیم متناسب با جریان موتور انتخاب شود.
همچنین انتخاب کلید صرفاً بر اساس توان موتور، بدون بررسی جریان نامی و شرایط بهره‌برداری، می‌تواند باعث عملکرد نامناسب سیستم حفاظتی شود.
ویژگی‌های مشترک کلید حرارتی-مغناطیسی (MPCB) نیرو سامان
1. دوگانه بودن حفاظت
- حرارتی (Thermal): حفاظت در برابر اضافه‌بار (Overload) با استفاده از مکانیزم حرارتی.
- مغناطیسی (Magnetic): حفاظت سریع در برابر اتصال کوتاه (Short Circuit).
2. قابلیت تنظیم (Adjustability)
محدوده تنظیم جریان اضافه‌بار در این مدل 0.16 تا 0.25 آمپر است و تنظیم آن باید متناسب با جریان نامی موتور انجام شود.
3. تنظیم جریان اضافه‌بار
تنظیم جریان کلید باید با جریان نامی موتور هماهنگ باشد تا حفاظت اضافه‌بار متناسب با شرایط کاری موتور انجام شود.
4. قطع‌کننده مدار (Circuit Breaker)
MPCB در زمان بروز خطا وظیفه قطع مدار را بر عهده دارد و پس از رفع علت خطا، امکان بازگرداندن کلید به وضعیت کاری از طریق ریست فراهم است.
5. نصب و استفاده در تابلوهای برق
ساختار کلید حرارتی امکان استفاده از آن را در مدارهای حفاظت موتور و تابلوهای برق صنعتی فراهم می‌کند. روش نصب باید مطابق ساختار و مشخصات فنی مدل انجام شود.
6. قابلیت ریست (Reset Function)
پس از رفع علت خطا، کلید را می‌توان مطابق دستورالعمل مدل ریست کرد تا مدار دوباره آماده بهره‌برداری شود.
7. طراحی فشرده (Compact Design)
ترکیب مکانیزم‌های حفاظت حرارتی و مغناطیسی در یک تجهیز، حفاظت دوگانه مدار موتور را در یک واحد فراهم می‌کند.
8. افزایش ایمنی و قابلیت اطمینان
حفاظت در برابر اضافه‌بار و اتصال کوتاه می‌تواند به کاهش ریسک آسیب ناشی از خطاهای الکتریکی و افزایش قابلیت اطمینان مدار موتور کمک کند.
9. امکان افزودن تجهیزات جانبی (Accessory Compatibility)
در مدل‌های سازگار، امکان استفاده از تجهیزاتی مانند کنتاکت کمکی (Auxiliary Contact) برای اتصال به مدار فرمان، سیستم مانیتورینگ یا PLC وجود دارد.
به طور خلاصه، کلید حرارتی 0.16 تا 0.25 آمپر MPCB یک تجهیز حفاظتی قابل تنظیم برای مدار موتور است که با ترکیب حفاظت حرارتی و مغناطیسی، امکان حفاظت در برابر اضافه‌بار و اتصال کوتاه را فراهم می‌کند. انتخاب صحیح محدوده تنظیم و هماهنگ‌کردن آن با جریان نامی موتور، بخش مهمی از طراحی و حفاظت مدار موتور محسوب می‌شود.
