توضیحات
مزایای خرید مقره تک شیار NSC

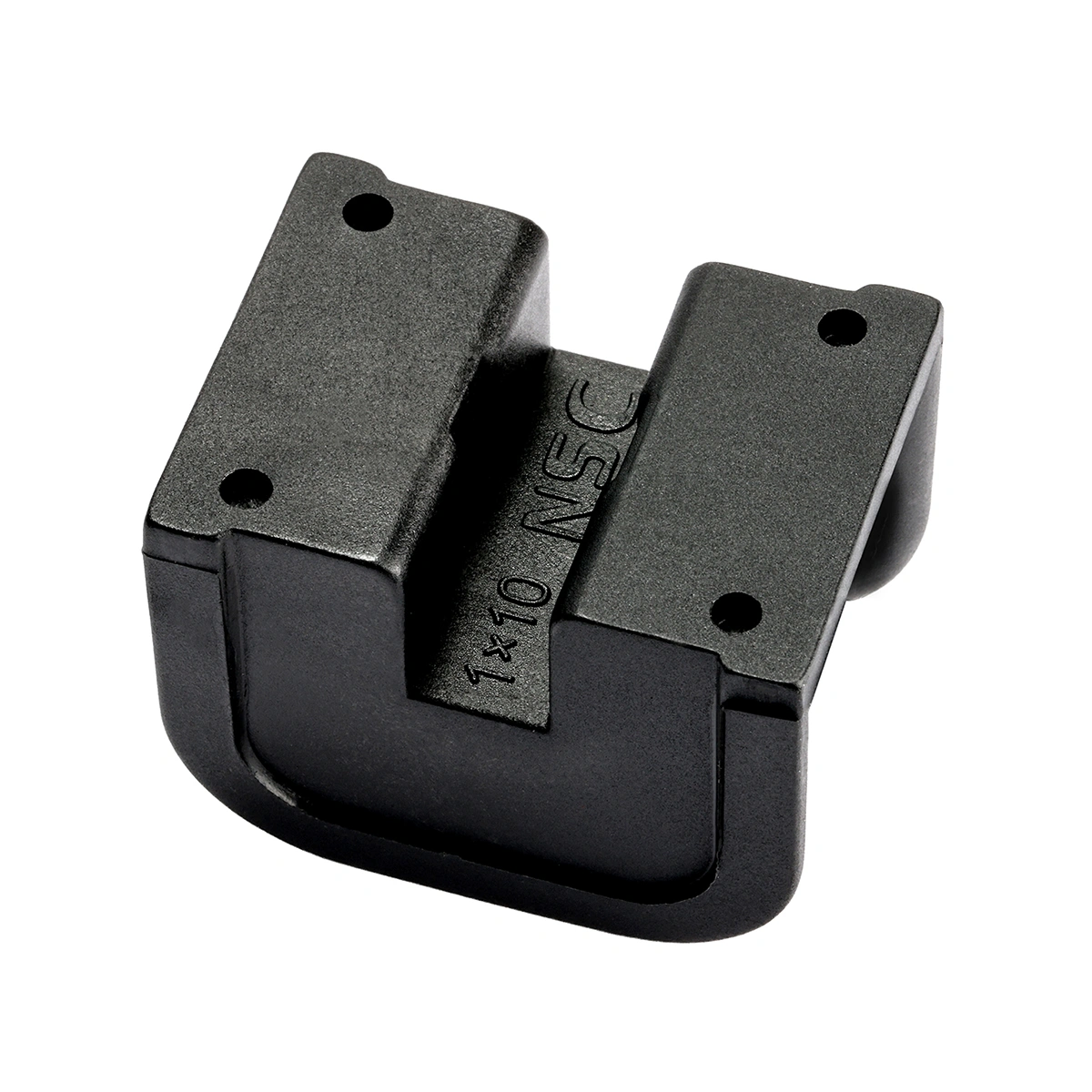

مقره تک شیار NSC برای عایق‌کاری و نگهداری شینه در تابلوهای برق مورد استفاده قرار می‌گیرد. طراحی تکشیار آن امکان استقرار و تثبیت یک شینه را فراهم می‌کند و با ایجاد فاصله مناسب میان شینه و بدنه تابلو یا سایر قسمت‌های رسانا، به جداسازی الکتریکی و نصب پایدار شینه کمک می‌کند.
- جلوگیری از تماس شینه با بدنه تابلو: شینه حامل جریان باید از بدنه فلزی تابلو و سایر قسمت‌های دارای پتانسیل متفاوت عایق باشد. مقره تک شیار با ایجاد فاصله مناسب، به حفظ این جداسازی کمک می‌کند.
- عایق‌کاری شینه: مقره بین شینه و سازه تابلو یک تکیه‌گاه عایق ایجاد می‌کند و احتمال تماس ناخواسته شینه با قسمت‌های فلزی را کاهش می‌دهد.
- تثبیت مکانیکی شینه: مقره تک شیار NSC شینه را در محل نصب نگه می‌دارد و به کاهش جابه‌جایی و حرکت آن در اثر نیروهای مکانیکی کمک می‌کند.
- آرایش منظم شینه‌کشی: استفاده از مقره تکشیار امکان قرارگیری شینه در موقعیت مشخص و اجرای منظم‌تر مسیر شینه را فراهم می‌کند.
- مناسب برای نصب یک شینه در هر نقطه تکیه‌گاه: این ساختار برای کاربردهایی که در هر نقطه به یک محل مجزا برای نگهداری شینه نیاز است، قابل استفاده است.
نکات مهم هنگام خرید مقره تک شیار
انتخاب مقره تک شیار نباید فقط بر اساس ابعاد ظاهری آن انجام شود. نوع و ابعاد شینه، ولتاژ کاری، فاصله عایقی، شرایط اتصال کوتاه، استحکام مکانیکی، نحوه نصب و شرایط محیطی از جمله عواملی هستند که هنگام خرید مقره تک شیار باید بررسی شوند.
۱. ابعاد شینه را با شیار مقره تطبیق دهید
مهم‌ترین مرحله در انتخاب مقره شینه تک شیار، اطمینان از سازگاری ابعاد شینه با محل قرارگیری آن است.
عرض و ضخامت شینه باید با ابعاد شیار مقره متناسب باشد تا شینه پس از نصب:
- لقی بیش از حد نداشته باشد؛
- تحت فشار نامناسب قرار نگیرد؛
- به‌درستی مهار شود؛
- در محل نصب جابه‌جا نشود.
پیش از سفارش، عرض و ضخامت واقعی شینه را اندازه‌گیری و با مشخصات مقره تطبیق دهید.
۲. ارتفاع مقره و فاصله شینه از بدنه را بررسی کنید
ارتفاع مقره تک شیار در تعیین فاصله شینه از صفحه یا بدنه فلزی تابلو اهمیت دارد. این فاصله باید متناسب با شرایط عایقی سیستم انتخاب شود.
در این بخش، علاوه بر فاصله مستقیم شینه تا بدنه، باید فاصله‌های موردنیاز میان قسمت‌های دارای پتانسیل متفاوت نیز در طراحی تابلو در نظر گرفته شوند.
۳. فاصله هوایی و خزشی را در نظر بگیرید
در انتخاب مقره تک شیار تابلو برق، دو پارامتر مهم عایقی عبارت‌اند از:
- فاصله هوایی (Clearance): کوتاه‌ترین فاصله از طریق هوا بین دو قسمت دارای پتانسیل متفاوت.
- فاصله خزشی (Creepage Distance): کوتاه‌ترین مسیر روی سطح عایق بین دو قسمت دارای پتانسیل متفاوت.
در محیط‌هایی که رطوبت، گردوغبار یا آلودگی وجود دارد، فاصله خزشی اهمیت بیشتری پیدا می‌کند و باید متناسب با شرایط محیطی سیستم بررسی شود.
۴. ولتاژ کاری و سطح عایقی را بررسی کنید
هنگام خرید مقره تک شیار باید ولتاژ کاری تابلو و الزامات عایقی سیستم مشخص باشد. در کاربردهای تخصصی، پارامترهایی مانند ولتاژ عایقی و تحمل ولتاژ ضربه‌ای نیز ممکن است در انتخاب مقره اهمیت داشته باشند.
بنابراین صرفاً مناسب بودن مقره برای «تابلو برق» برای انتخاب نهایی کافی نیست و مشخصات فنی محصول باید با طراحی الکتریکی تابلو تطبیق داده شود.
۵. جریان اتصال کوتاه را در نظر بگیرید
در زمان اتصال کوتاه، جریان بسیار زیاد عبوری از شینه می‌تواند نیروهای الکترودینامیکی قابل‌توجهی ایجاد کند. این نیروها ممکن است باعث حرکت شینه و وارد شدن فشار به نقاط تکیه‌گاه شوند.
به همین دلیل، در تابلوهایی با سطح اتصال کوتاه بالا، استحکام مکانیکی مقره تک شیار و فاصله بین نقاط تکیه‌گاه باید در کنار مشخصات شینه بررسی شود.
۶. فاصله بین مقره‌تک شیار را متناسب با شینه تعیین کنید
فاصله میان مقره‌ها و طول آزاد شینه بر رفتار مکانیکی شینه تأثیر دارد. افزایش طول آزاد می‌تواند احتمال خمش و جابه‌جایی شینه را در برابر نیروهای مکانیکی افزایش دهد.
بنابراین فاصله نصب مقره‌های تک شیار باید با توجه به ابعاد شینه، نحوه نصب و سطح اتصال کوتاه سیستم تعیین شود.
۷. استحکام مکانیکی مقره تک شیار را بررسی کنید
مقره تک شیار علاوه بر ایجاد عایق الکتریکی، وظیفه نگهداری مکانیکی شینه را نیز بر عهده دارد. بنابراین باید توانایی تحمل وزن شینه و نیروهای واردشده در شرایط بهره‌برداری و اتصال کوتاه را داشته باشد.
در ارزیابی مشخصات مکانیکی، بسته به اطلاعات فنی محصول، مواردی مانند مقاومت فشاری، استحکام خمشی، مقاومت در برابر ضربه و تحمل بار مکانیکی قابل بررسی هستند.
۸. شرایط محیط نصب مقره تک شیار را در نظر بگیرید
شرایط محیطی محل نصب می‌تواند بر عملکرد بلندمدت سیستم عایقی تأثیر بگذارد. دما، رطوبت، گردوغبار، آلودگی و تهویه داخل تابلو از جمله عواملی هستند که باید هنگام انتخاب مقره شینه تک شیار در نظر گرفته شوند.
در محیط‌های مرطوب یا آلوده، توجه به مشخصات عایقی و فاصله خزشی اهمیت بیشتری پیدا می‌کند.
۹. ابعاد و نحوه نصب مقره تک شیار را بررسی کنید
پیش از سفارش مقره تک شیار NSC، ابعاد و روش نصب آن را با ساختار تابلو تطبیق دهید.
مواردی مانند:
- ارتفاع مقره
- ابعاد پایه
- محل سوراخ نصب
- نوع اتصال
- محل قرارگیری شینه
- فضای آزاد اطراف مقره
باید با طراحی مکانیکی تابلو سازگار باشند.
۱۰. نقشه ابعادی و مشخصات فنی مقره تک شیار
برای سفارش تعداد بالا یا استفاده در تابلوهای صنعتی، پیش از خرید مقره تک شیار بهتر است نقشه ابعادی و مشخصات فنی مدل موردنظر بررسی شود.
ابعاد دقیق، نحوه نصب، مشخصات مکانیکی و الکتریکی و محدوده کاربرد محصول باید با طراحی تابلو تطبیق داده شوند تا از انتخاب مدل نامناسب جلوگیری شود.
چک‌لیست خرید مقره تک شیار
| مشخصه | مورد قابل بررسی |
|---|---|
| تعداد شیار | یک شیار برای استقرار شینه |
| ابعاد شینه | عرض و ضخامت شینه |
| ارتفاع مقره | فاصله شینه از بدنه تابلو |
| ولتاژ | ولتاژ کاری و الزامات عایقی |
| فاصله عایقی | فاصله هوایی و خزشی |
| جریان کاری | تناسب با طراحی شینه |
| اتصال کوتاه | سطح جریان خطا و نیروهای مکانیکی |
| فاصله تکیه‌گاه‌ها | طول آزاد شینه |
| استحکام مکانیکی | تحمل وزن و نیروهای واردشده |
| ابعاد نصب | پایه، ارتفاع و محل پیچ |
| شرایط محیطی | دما، رطوبت و آلودگی |
| مستندات | نقشه ابعادی و مشخصات فنی |
جمع‌بندی
برای خرید مقره تک شیار، تنها به شکل ظاهری یا اندازه کلی محصول توجه نکنید. عرض و ضخامت شینه، ارتفاع مقره، فاصله عایقی، ولتاژ کاری، سطح اتصال کوتاه، استحکام مکانیکی و نحوه نصب باید با شرایط واقعی تابلو برق مطابقت داشته باشند.
مقره تک شیار NSC با ایجاد یک محل عایق و پایدار برای استقرار شینه، به جداسازی شینه از بدنه تابلو، تثبیت مکانیکی و اجرای منظم سیستم شینه‌کشی کمک می‌کند. انتخاب مدل مناسب باید بر اساس مشخصات واقعی شینه و طراحی تابلو انجام شود.
