توضیحات
مزایای خرید مقره دو شیار NSC

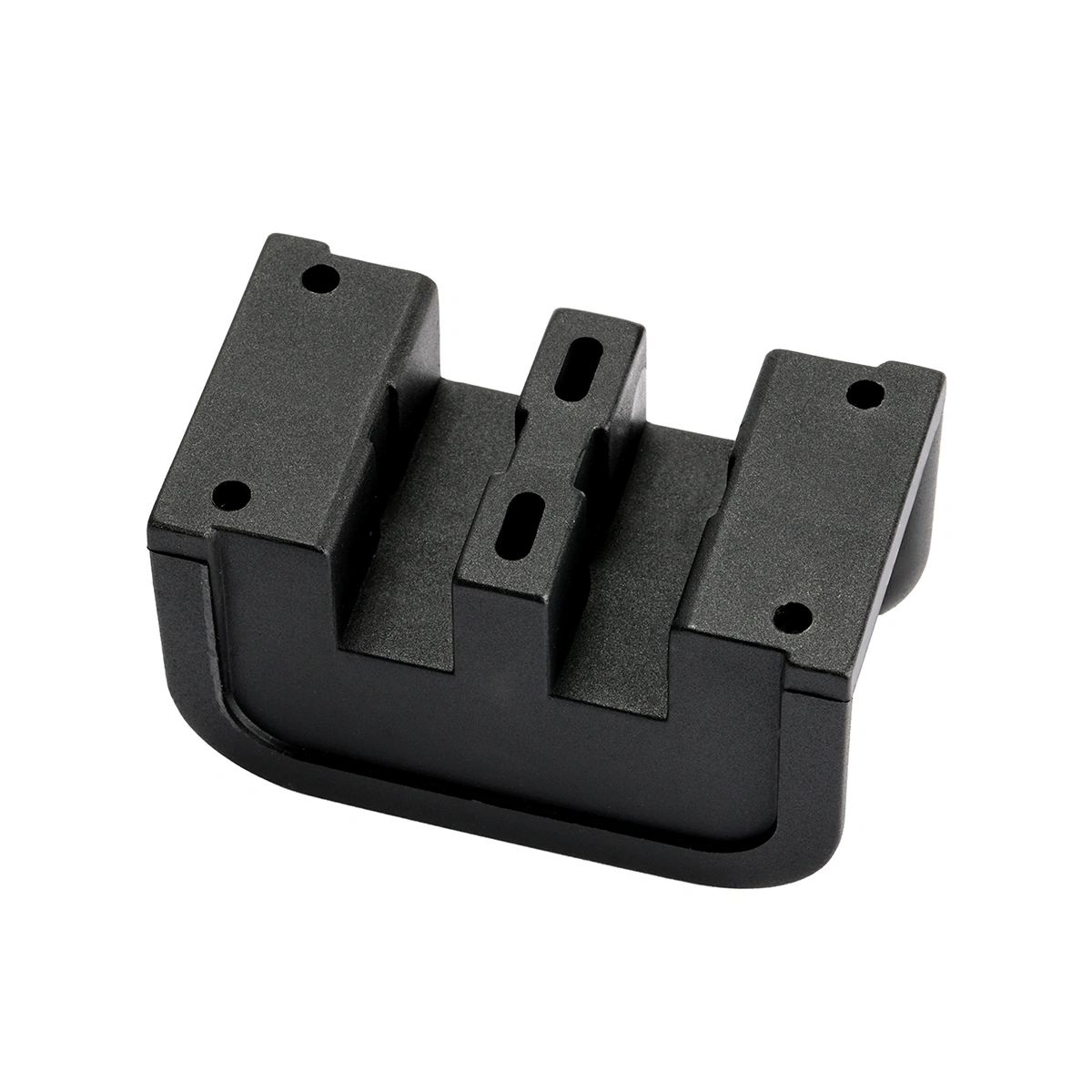

مقره دو شیار NSC یکی از اجزای مورد استفاده در سیستم شینه‌کشی تابلوهای برق است که برای عایق‌کاری، جداسازی و نگهداری مکانیکی شینه‌ها به کار می‌رود. وجود دو شیار مجزا امکان قرارگیری و مهار دو شینه را فراهم می‌کند و با ایجاد فاصله مناسب میان شینه‌ها و سایر بخش‌های تابلو، به ایمنی و نظم سیستم شینه‌کشی کمک می‌کند.
- جلوگیری از تماس ناخواسته شینه با بدنه: شینه‌های برق باید از بدنه فلزی تابلو و سایر قسمت‌های دارای پتانسیل متفاوت عایق باشند. مقره دو شیار با ایجاد فاصله مناسب، به حفظ این جداسازی کمک می‌کند.
- جداسازی الکتریکی دو شینه: دو شیار مجزا امکان نصب و تفکیک دو شینه را فراهم می‌کنند و از تماس مستقیم شینه‌های دارای پتانسیل متفاوت جلوگیری می‌شود.
- تثبیت مکانیکی شینه‌ها: مقره علاوه بر وظیفه عایق‌کاری، نقش تکیه‌گاه مکانیکی شینه را نیز دارد و به ثابت ماندن آن در محل نصب کمک می‌کند.
- آرایش منظم سیستم شینه‌کشی: استفاده از مقره شینه دو شیار باعث می‌شود شینه‌ها در موقعیت مشخص و با فاصله مناسب نسبت به یکدیگر نصب شوند.
نکات مهم هنگام خرید مقره دو شیار
انتخاب مقره دو شیار نباید تنها بر اساس شکل ظاهری یا تعداد شیارها انجام شود. ابعاد شینه، ولتاژ کاری، فاصله عایقی، شرایط اتصال کوتاه، استحکام مکانیکی، فاصله بین نقاط تکیه‌گاه و شرایط محیطی از جمله عواملی هستند که هنگام خرید مقره دو شیار باید مورد توجه قرار گیرند.
۱. آرایش دو شینه را مشخص کنید
پیش از انتخاب مقره دو شیار تابلو برق، باید مشخص شود دو شینه چگونه در تابلو قرار می‌گیرند. فاصله میان شینه‌ها و نحوه قرارگیری آن‌ها باید با طراحی تابلو و ابعاد مقره مطابقت داشته باشد.
این موضوع به‌خصوص در مدارهایی که دو شینه دارای پتانسیل متفاوت هستند اهمیت دارد، زیرا فاصله مناسب میان آن‌ها بخشی از الزامات عایقی سیستم محسوب می‌شود.
۲. عرض و ضخامت شینه را با مقره تطبیق دهید
یکی از مهم‌ترین موارد هنگام خرید مقره دو شیار، تطبیق ابعاد شینه با محل قرارگیری آن در مقره است.
عرض و ضخامت شینه باید با ابعاد شیارها متناسب باشد تا شینه پس از نصب:
- لقی نامناسب نداشته باشد؛
- تحت فشار غیرضروری قرار نگیرد؛
- در محل خود به‌درستی مهار شود؛
- با شیار مقره تماس نامناسب ایجاد نکند.
۳. ارتفاع مقره و فاصله عایقی را بررسی کنید
ارتفاع مقره شینه دو شیار در تعیین فاصله شینه از بدنه تابلو و سایر قسمت‌های رسانا اهمیت دارد. در انتخاب مقره باید فاصله هوایی و فاصله خزشی متناسب با شرایط الکتریکی و محیطی سیستم در نظر گرفته شود.
فاصله هوایی (Clearance) مسیر مستقیم از طریق هوا میان دو قسمت دارای پتانسیل متفاوت است، در حالی که فاصله خزشی (Creepage Distance) کوتاه‌ترین مسیر روی سطح عایق بین این قسمت‌هاست.
در محیط‌های دارای رطوبت، گردوغبار یا آلودگی، توجه به فاصله خزشی اهمیت بیشتری پیدا می‌کند.
۴. ولتاژ کاری و الزامات عایقی را بررسی کنید
هنگام خرید مقره دو شیار باید ولتاژ کاری تابلو و سطح عایقی موردنیاز مشخص باشد. در طراحی‌های تخصصی، پارامترهایی مانند ولتاژ عایقی و تحمل ولتاژ ضربه‌ای نیز می‌توانند در انتخاب مقره مؤثر باشند.
بنابراین انتخاب مقره صرفاً بر اساس عنوان «مقره تابلو برق» کافی نیست و مشخصات فنی مدل انتخابی باید با شرایط واقعی سیستم تطبیق داده شود.
۵. شرایط اتصال کوتاه را در نظر بگیرید
در زمان اتصال کوتاه، عبور جریان زیاد از شینه باعث ایجاد نیروهای الکترودینامیکی بین هادی‌ها می‌شود. این نیروها می‌توانند فشار قابل‌توجهی به شینه و نقاط نگهدارنده آن وارد کنند.
به همین دلیل، در تابلوهایی که سطح جریان اتصال کوتاه بالایی دارند، استحکام مکانیکی مقره دو شیار و نحوه مهار شینه‌ها باید در کنار مشخصات الکتریکی بررسی شود.
۶. فاصله بین مقره‌ها و طول آزاد شینه را بررسی کنید
فاصله میان نقاط تکیه‌گاه شینه روی عملکرد مکانیکی آن تأثیر دارد. هرچه طول آزاد شینه بیشتر باشد، احتمال خمش و جابه‌جایی آن تحت نیروهای مکانیکی افزایش پیدا می‌کند.
بنابراین فاصله نصب مقره‌های دو شیار باید متناسب با ابعاد شینه، نحوه نصب و سطح اتصال کوتاه سیستم تعیین شود و نمی‌توان یک فاصله ثابت را برای تمام تابلوها مناسب دانست.
۷. استحکام مکانیکی مقره دو شیار را بررسی کنید
مقره دو شیار علاوه بر ایجاد جداسازی الکتریکی، وظیفه نگهداری شینه را نیز بر عهده دارد. بنابراین باید از نظر توانایی تحمل وزن شینه و نیروهای واردشده در شرایط بهره‌برداری و اتصال کوتاه بررسی شود.
بسته به مشخصات فنی محصول، مواردی مانند مقاومت فشاری، استحکام خمشی، مقاومت در برابر ضربه و توانایی تحمل بار مکانیکی می‌توانند در ارزیابی مقره مورد توجه قرار گیرند.
۸. شرایط محیط نصب را در نظر بگیرید
محیط نصب مقره شینه دو شیار می‌تواند بر عملکرد بلندمدت سیستم عایقی تأثیر بگذارد. دمای داخل تابلو، رطوبت، گردوغبار، آلودگی و شرایط تهویه از جمله عواملی هستند که باید در انتخاب مقره در نظر گرفته شوند.
در محیط‌های مرطوب یا آلوده، ویژگی‌های سطح عایق و فاصله خزشی اهمیت بیشتری پیدا می‌کنند.
۹. ابعاد و نحوه نصب را بررسی کنید
پیش از سفارش مقره دو شیار NSC، ابعاد و روش نصب آن را با ساختار تابلو تطبیق دهید. ارتفاع مقره، ابعاد پایه، محل سوراخ‌های نصب، نوع اتصال، محل قرارگیری شینه و فضای آزاد اطراف مقره از جمله مواردی هستند که باید بررسی شوند.
این کار از ایجاد مشکل هنگام مونتاژ و نیاز به تغییرات نامناسب در ساختار تابلو جلوگیری می‌کند.
۱۰. نقشه ابعادی و مشخصات فنی را دریافت کنید
برای خرید تعداد بالا یا استفاده در پروژه‌های صنعتی، بهتر است پیش از سفارش مقره دو شیار، نقشه ابعادی و مشخصات فنی مدل موردنظر بررسی شود.
اطلاعاتی مانند ابعاد دقیق، نحوه نصب، مشخصات مکانیکی و الکتریکی و محدوده کاربرد، امکان تطبیق دقیق محصول با طراحی تابلو را فراهم می‌کند.
چک‌لیست خرید مقره دو شیار
| مشخصه | مورد قابل بررسی |
|---|---|
| تعداد شیار | تطابق با آرایش دو شینه |
| ابعاد شینه | عرض و ضخامت شینه |
| ولتاژ | ولتاژ کاری و الزامات عایقی |
| فاصله عایقی | فاصله هوایی و خزشی |
| جریان کاری | تناسب با طراحی شینه |
| اتصال کوتاه | سطح جریان خطا و نیروهای واردشده |
| فاصله تکیه‌گاه‌ها | طول آزاد شینه بین مقره‌ها |
| استحکام مکانیکی | تحمل وزن و نیروهای مکانیکی |
| ابعاد نصب | پایه، ارتفاع و محل پیچ |
| شرایط محیطی | دما، رطوبت و آلودگی |
| مستندات | نقشه ابعادی و مشخصات فنی |
جمع‌بندی
برای خرید مقره دو شیار، تنها تعداد شیارها را ملاک قرار ندهید. ابعاد شینه، فاصله بین شینه‌ها، ولتاژ کاری، فاصله‌های عایقی، شرایط اتصال کوتاه، استحکام مکانیکی و نحوه نصب باید با مشخصات مقره مطابقت داشته باشند.
مقره دو شیار NSC با ایجاد دو محل مجزا برای استقرار شینه، به عایق‌کاری، جداسازی و تثبیت شینه‌ها در ساختار تابلو برق کمک می‌کند. برای انتخاب مدل مناسب، تطبیق مشخصات مقره با طراحی واقعی تابلو اهمیت دارد.
