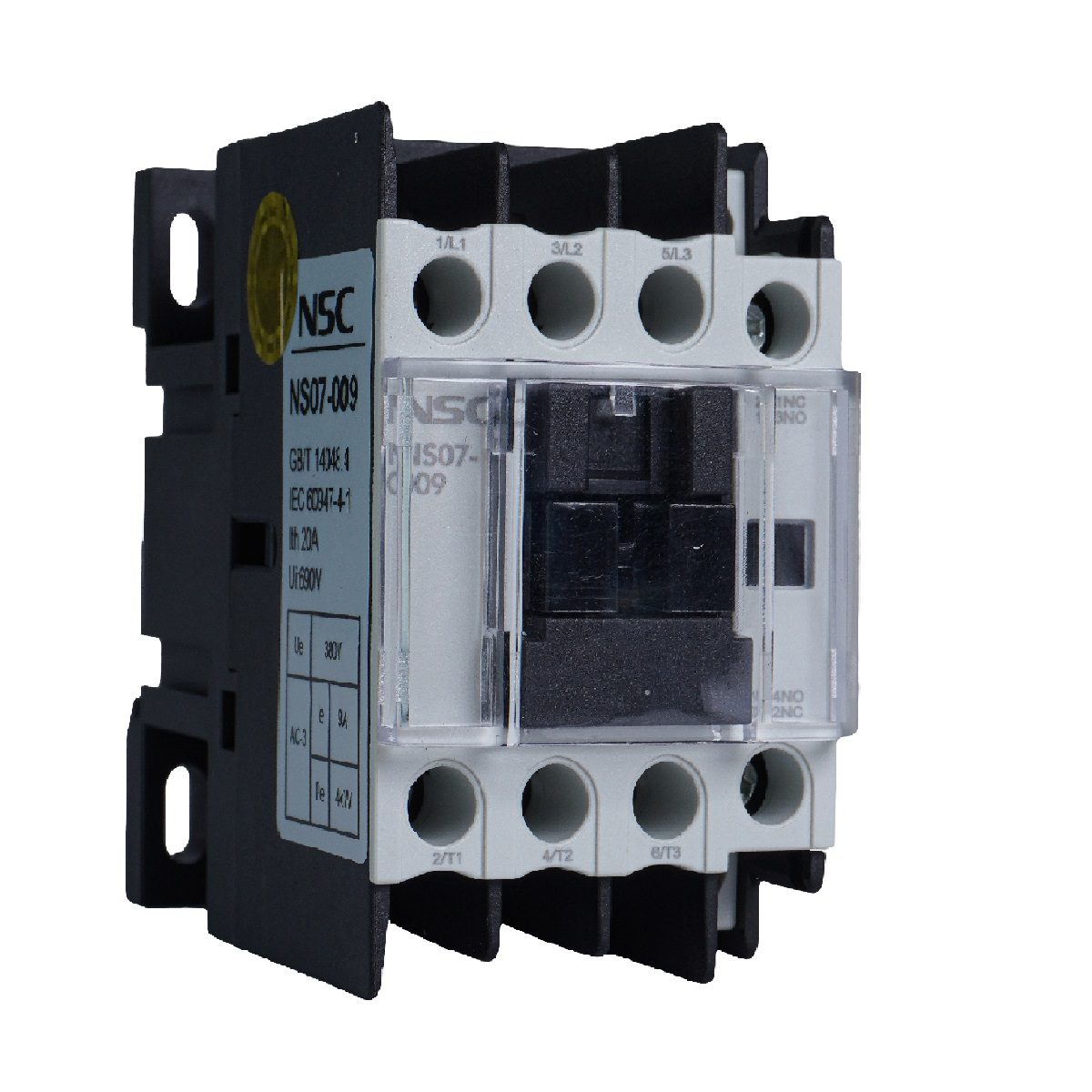

کنتاکتور سه فاز 9 آمپر - بوبین 220 ولت

IEC/EN60947-4-1 IEC/EN60947-5-1 Standard
Model No.		NS07-009	NS07-012	NS07-018	NS07-025	NS07-032	NS07-040	NS07-050	NS07-065	NS07-080	NS07-095
Rated Conventional Heating Current	Ith(A)	20	20	32	40	50	60	80	80	100	125
Rated Voltage Ui(V)	Ui(V)	690	690	690	690	690	690	690	690	690	690
Rated Operation Current Ue=380/415V	AC-3 Ie(A)	9	12	18	25	32	40	50	65	80	95
Rated Operation Current Ue=380/415V	AC-4 Ie(A)	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Power Controlled 3ph cage Motor AC-3	220/240V KW	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/415V KW	4	5.5	7.5	11	15	18.5	22	30	37	45
	660/690V KW	5.5	7.5	9	15	18.5	30	33	37	45	45
Electrial life (x104 operations)	AC-3	110	110	110	110	90	90	90	90	65	65
Electrial life (x104 operations)	AC-4	22	22	22	22	22	17	17	17	11	11
Mechanical life (x104 operations)		1200	1200	1200	1000	1000	900	900	900	650	650
Operation frequency time/hour	AC-3	1200	1200	1200	1200	600	600	600	600	600	600
Operation frequency time/hour	AC-4	300	300	300	300	300	300	300	300	300	300
Auxiliary circuit Cat.:AC-15. Ue=415V le=0.95A lth=10A	1NO + 1NC					1NO+1NC

Model No.		NS07-115	NS07-150	NS07-185	NS07-225	NS07-265	NS07-330	NS07-400	NS07-500	NS07-630	NS07-780
Rated Conventional Heating Current	Ith(A)	200	200	275	275	315	380	460	580	850	1200
Rated Voltage Ui)V(	Ui(V)	690	690	690	690	690	690	690	690	690	690
Rated Operation Current Ue=380/415V	AC-3 Ie(A)	115	150	185	225	265	330	400	500	630	780
Rated Operation Current Ue=380/415V	AC-4 Ie(A)	52	60	79	86	105	117	138	147	188	240
Power Controlled 3ph cage Motor AC-3	380/415V KW	55	75	90	110	132	160	200	250	335	400
Power Controlled 3ph cage Motor AC-3	660/690V KW	80	100	110	129	160	220	280	335	450	475
Electrial life (x103 operations)	AC-3	600	600	300	300	300	300	300	300	300	200
Electrial life (x103 operations)	AC-4	100	100	100	100	100	100	100	100	100	50
Mechanical life (x106 operations)		6	6	3	3	3	3	3	3	3	2
Matched Fuse	Size	RT16-1	RT16-2	RT16-2	RT16-2	RT16-2	RT16-2	RT16-3	RT16-4	RT16-4	RT16-4
Matched Fuse	A	200	225	315	315	355	450	500	630	800	1250
A16:O30Standard+A18:O30	3P or 4P

ابعاد و سیم بندی کنتاکتورها

کنتاکتور تیپ کوچک		کنتاکتور تیپ بزرگ		کنتاکت کمکی کنتاکتور		بوبین یدکی کنتاکتور
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
9	NS07-009-11-AC-220 / 380/110/48/24	115	NS07-115-00-AC-220	1NO+1NC	NS07-AXS-F11	220 AC	NS07-COL-220
12	NS07-012-11-AC-220 / 380/110/48/24	150	NS07-150-00-AC-220	2NO+2NC	NS07-AXS-F22
18	NS07-018-11-AC-220 / 380/110/48/24	185	NS07-185-00-AC-220
25	NS07-025-11-AC-220 / 380/110/48/24	225	NS07-225-00-AC-220
32	NS07-032-11-AC-220 / 380/110/48/24	265	NS07-265-00-AC-220
40	NS07-040-11-AC-220 / 380/110/48/24	330	NS07-330-00-AC-220
50	NS07-050-11-AC-220	400	NS07-400-00-AC-220
65	NS07-065-11-AC-220	630	NS07-630-00-AC-220
80	NS07-080-11-AC-220
95	NS07-095-11-AC-220

توضیحات

کنتاکتور (Contactor) یک کلید الکترومغناطیسی است که برای قطع و وصل کردن جریان‌های بالا در مدارات قدرت استفاده می‌شود. برخلاف کلیدهای معمولی که با دست عمل می‌کنند، کنتاکتور با یک فرمان الکتریکی کوچک (ولتاژ پایین) کنترل می‌شود.

در ادامه، ویژگی‌های اصلی و عملکرد کنتاکتور را بررسی می‌کنیم:

۱) عملکرد الکترومغناطیسی

کنتاکتور دارای یک بوبین (سیم‌پیچ) است. وقتی ولتاژ مناسبی (AC یا DC) به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده باعث جذب هسته متحرک می‌شود. این حرکت باعث بسته شدن (یا باز شدن) کنتاکت‌های اصلی مدار قدرت می‌گردد.

۲) ویژگی‌های فنی اصلی:

کنتاکت‌های قدرت: دارای تیغه‌هایی با توانایی عبور جریان‌های بالا هستند که مستقیماً به مصرف‌کننده (مانند موتور الکتریکی) متصل می‌شوند.
کنتاکت‌های کمکی (Auxiliary Contacts): کنتاکت‌های کوچکی که برای مدارات فرمان (مانند چراغ‌های سیگنال، مدارات اینترلاک) استفاده می‌شوند.
ولتاژ بوبین: ولتاژی که بوبین برای عمل کردن نیاز دارد (معمولاً 24V، 110V یا 220V).

۳) مزایای کلیدی استفاده از کنتاکتور NSC:

کنترل از راه دور: امکان روشن و خاموش کردن بارهای بزرگ از فاصله دور با یک کلید فرمان کوچک.
ایمنی کاربر: جدا کردن مدار فرمان (ولتاژ پایین) از مدار قدرت (ولتاژ و جریان بالا) که باعث افزایش ایمنی اپراتور می‌شود.
اتوماسیون: قابلیت اتصال مستقیم به سیستم‌های اتوماسیون صنعتی مانند PLC ها.
دوام مکانیکی بالا: طراحی کنتاکتور NSC به گونه‌ای است که می‌توانند هزاران بار در ساعت قطع و وصل شوند (برخلاف کلیدهای معمولی که سریع فرسوده می‌شوند).
حفاظت در برابر نوسانات (در مدل‌های خاص): برخی کنتاکتورها دارای ویژگی‌هایی برای جلوگیری از چسبندگی تیغه‌ها یا قوس‌های الکتریکی شدید هستند.
طراحی مستحکم و قابل اعتماد: کنتاکتور NSC طراحی شده تا در برابر شرایط سخت محیطی مقاومت کند و بتواند بارهای سنگین را به‌طور مداوم کنترل نماید.
کنتاکت‌های مقاوم: این کنتاکتور از کنتاکت‌های نقره‌ای با آلیاژ خاص ساخته شده که باعث کاهش فرسایش و افزایش طول عمر می‌شود.
ویژگی قطع سریع: در صورت بروز خطا یا افزایش جریان به میزان خطرناک، این کنتاکتور توانایی قطع سریع مدار را دارد.
پایداری در نوسانات ولتاژ: این کنتاکتور برای نوسانات ولتاژ طراحی شده و می‌تواند در شرایط صنعتی که ولتاژ تغییر می‌کند، به‌طور مستمر عمل کند.
نصب آسان: نصب این کنتاکتور روی ریل DIN به‌راحتی انجام می‌شود و همچنین قابلیت نصب پیچ‌خور برای نصب در تابلوهای برق موجود است.

4) کاربردهای رایج کنتاکتور سه فاز 9 آمپر – بوبین 220 ولت نیرو سامان:

راه‌اندازی موتورها: در تابلوهای برق صنعتی برای کنترل موتورهای سه‌فاز.
سیستم‌های روشنایی: کنترل دسته بزرگی از لامپ‌ها در ساختمان‌های تجاری یا معابر.
گرمایش و تهویه: کنترل هیترها، المنت‌ها و کمپرسورهای کولر گازی.
تغییر وضعیت: در مدارات ستاره-مثلث برای تغییر نحوه اتصال سیم‌پیچ‌های موتور.
