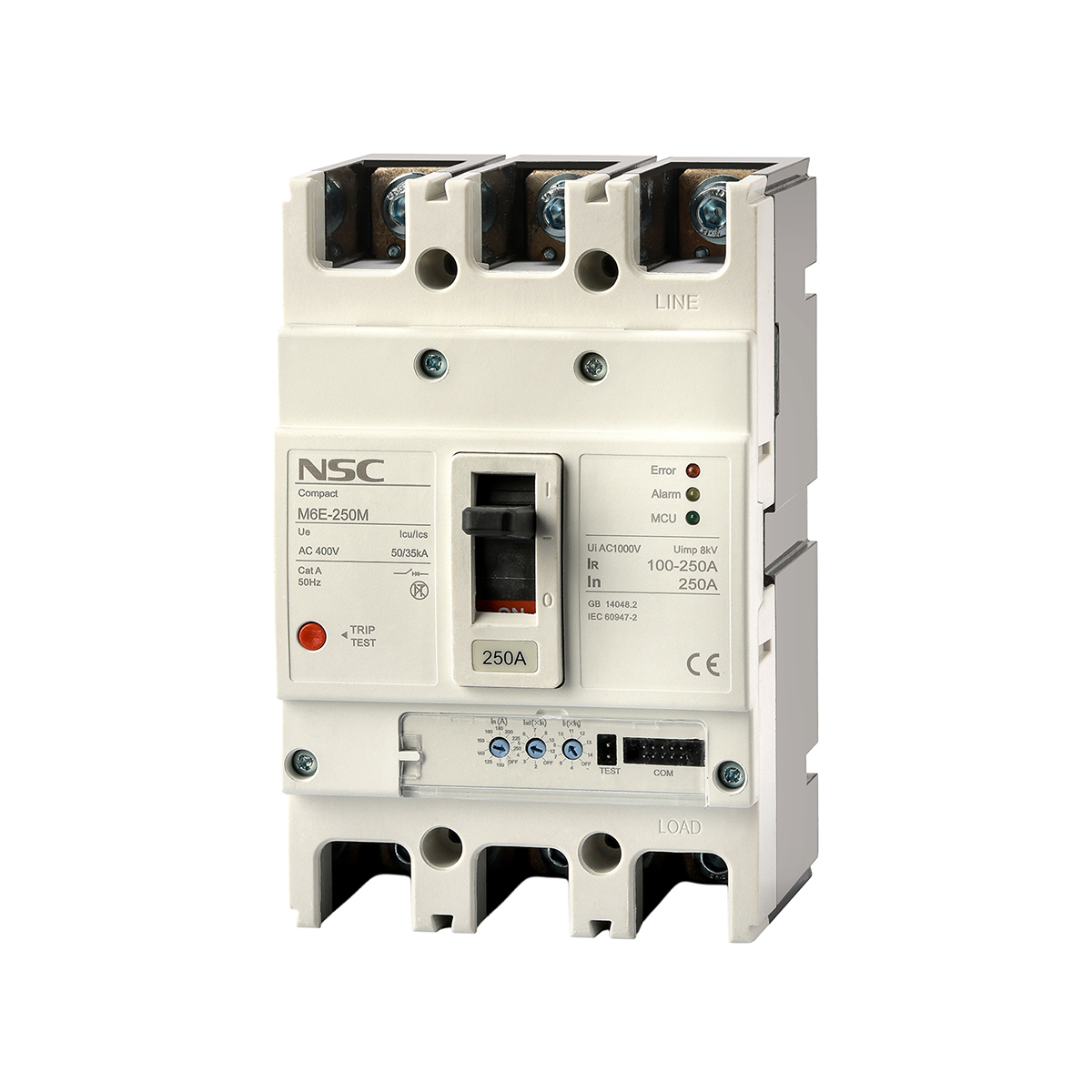

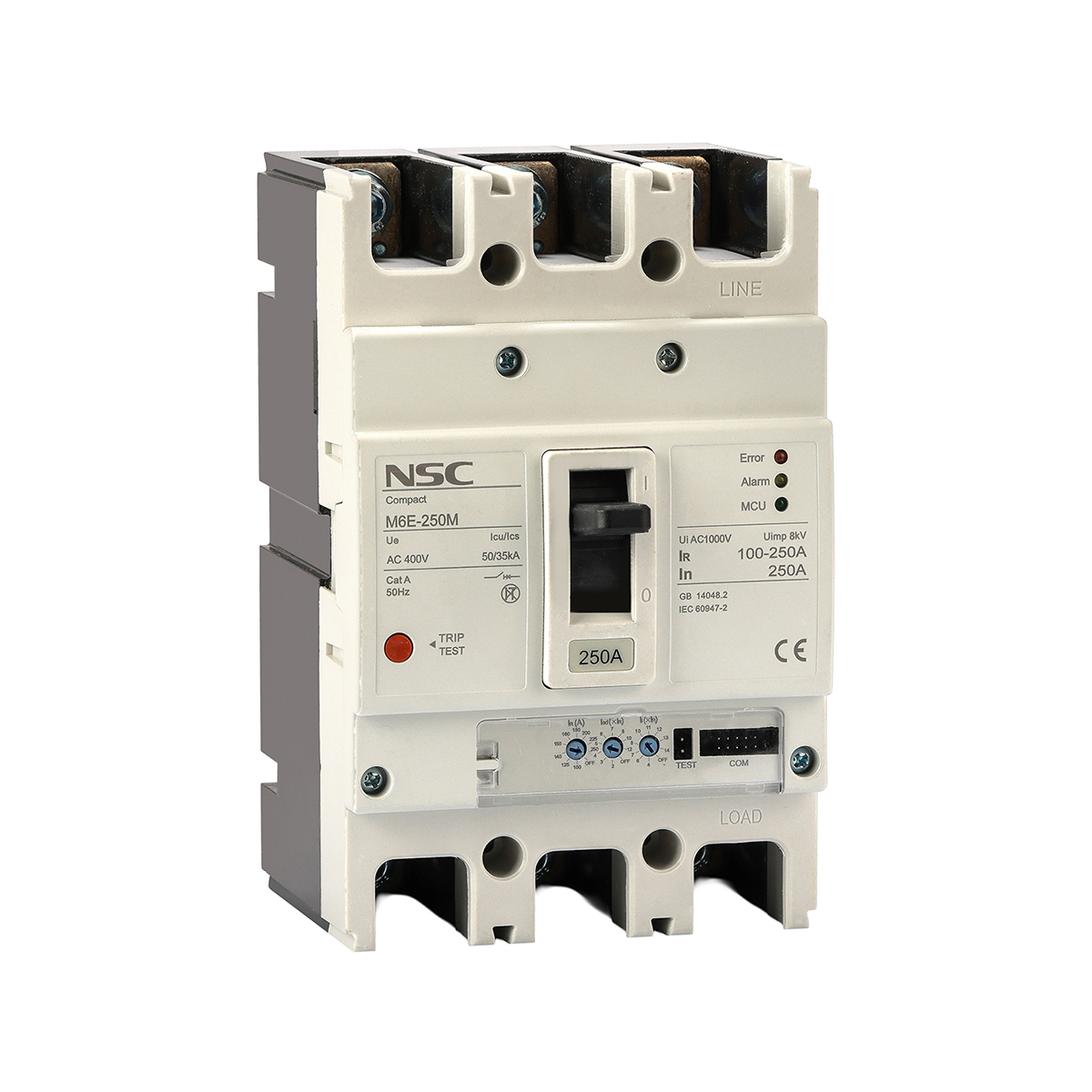

کلید اتوماتیک قابل تنظیم 250 آمپر با رله الکترونیکی

Automatic release: Electronic

مکانیزم حفاظتی: الکترونیکی

Frame size current (A)

160

250

400

630

800

1000

1250

Model

NS05-E-160

NS05-E-250

NS05-E-400

NS05-E-630

NS05-E-800

NS05-E-1000

NS05-E-1250

Pole number

3,4

Rated current(A)

16-32,40-125
80-160

100-250

200-400

200-400
300-630

300-630
400-800

630-1000

850-1250

Rated voltage(V)

AC400V

Rated insulation voltage (V)

AC1000V

Short-circuit breaking
capacity(KA)Icu/Ics

AC
400V

25/18

36/18

50/35

65/50

Operating cycle number

1500

1000

1500

OFF

7000

4000

Outline dim(mm)a
b
c
ca

90
155
88
115

105
165
88
115

140
257
103
155

210
257
103
155

210
275
103
155

90
155
88
115

140
165
88
115

185
257
103
155

280
257
103
155

280
275
103
155

Weight(kg)

1/8

2/1

5/5

5/7

9/5

2/3

2/6

7/0

7/5

12/5

Electric operating
device(MD)

•

External driving operating
handle

•

ابعاد و سیم بندی کلید های اتوماتیک

ثابت ( )Fix		قابل تنظیم حرارتی مغناطیسی (Thermomagnetic adjustable)		قابل تنظیم الکترونیکی (Electronic adjustable)		تجهیزات جانبی
شدت جریان نامی In(A)	کد سفارش گذاری	شدت جریان نامی In(A)	کد سفارش گذاری	شدت جریان نامی In(A)	کد سفارش گذاری	کد سفارش گذاری
25	NS05-F-125-H-W-25-3-1-Q	25	NS05-A-160-S-W-20:25-3-1-Q			NS05-SHR-160S&125M-220AC
32	NS05-F-125-H-W-32-3-1-Q	32	NS05-A-160-S-W-25:32-3-1-Q			NS05-SHR-250H-220AC
40	NS05-F-125-H-W-40-3-1-Q	40	NS05-A-160-S-W-32:40-3-1-Q			NS05-SHR-400-800H-220AC
50	NS05-F-125-H-W-50-3-1-Q					NS05-UVR-160-220AC
63	NS05-F-125-H-W-63-3-1-Q					NS05-UVR-250-220AC
80	NS05-F-125-H-W-80-3-1-Q					NS05-UVR-800-220AC
100	NS05-F-125-H-W-100-3-1-Q					NS05-AXS-160-250AC
125	NS05-F-125-H-W-125-3-1-Q					NS05-AXS-250-250AC
50	NS05-F-160-S-W-50-3-1-Q	50	NS05-A-160-S-W-40:50-3-1-Q
63	NS05-F-160-S-W-63-3-1-Q	63	NS05-A-160-S-W-50:63-3-1-Q
80	NS05-F-160-S-W-80-3-1-Q	80	NS05-A-160-S-W-63:80-3-1-Q
100	NS05-F-160-S-W-100-3-1-Q	100	NS05-A-160-S-W-80:100-3-1-Q
125	NS05-F-160-S-W-125-3-1-Q	125	NS05-A-160-S-W-100:125-3-1-Q
160	NS05-F-160-S-W-160-3-1-Q	160	NS05-A-160-S-W-125:160-3-1-Q	160	NS05-E-160-M-W-80:160-3-1-Q	NS05-AXS-800-250AC
200	NS05-F-250-S-W-200-3-1-Q	200	NS05-A-250-S-W-160:200-3-1-Q			NS05-MOT
160	NS05-F-250-S-W-160-3-1-Q
250	NS05-F-250-S-W-250-3-1-Q	250	NS05-A-250-S-W-200:250-3-1-Q	250	NS05-E-250-M-W-100:250-3-1-Q	NS05-ALS
400	NS05-F-400-H-W-400-3-1-Q	400	NS05-A-400-H-W-320:400-3-1-Q	400	NS05-E-400-M-W-200:400-3-1-Q
630	NS05-F-630-H-W-630-3-1-Q	630	NS05-A-630-H-W-500:630-3-1-Q	630	NS05-E-630-M-W-300:630-3-1-Q
800	NS05-F-800-H-W-800-3-1-Q	800	NS05-A-800-H-W-630:800-3-1-Q	800	NS05-E-800-M-W-400:800-3-1-Q
1000	NS05-F-1250-H-W-1000-3-1-Q	1000	NS05-A-1250-H-W-800:1000-3-1-Q	1000	NS05-E-1000-M-W-630:1000-3-1-Q
1250	NS05-F-1250-H-W-1250-3-1-Q	1250	NS05-A-1250-H-W-1000:1250-3-1-Q	1250	NS05-E-1250-M-W-850:1250-3-1-Q

توضیحات

با توجه به اهمیت کلید اتوماتیک قابل تنظیم 250 آمپر با رله الکترونیکی در پروژه‌های صنعتی «نیروسامان»، این تجهیزات به دلیل امکان تغییر تنظیمات، ابزاری کلیدی برای مدیریت حفاظت و پایداری سیستم‌های قدرت هستند.

۱. ویژگی‌های حفاظتی (Trip Unit)

تنظیم جریان اضافه‌بار (Ir – Long Time Delay): این مهم‌ترین مزیت است. برخلاف کلیدهای فیکس (Fixed) که در یک جریان مشخص عمل می‌کنند، شما می‌توانید بازه حفاظتی (مثلاً بین ۰.۷ تا ۱ برابر جریان نامی) را تنظیم کنید تا کلید دقیقاً با توان مصرفی بارِ خروجی هماهنگ شود.
تنظیم جریان اتصال کوتاه (Im – Instantaneous Trip): امکان تنظیم جریانِ قطع آنی (مثلاً ۵ تا ۱۰ برابر جریان نامی) برای جلوگیری از تریپ‌های مزاحم در زمان استارتِ موتورهای بزرگ یا بارهای سلفی.
تنظیم زمان تأخیر (Short Time Delay): در مدل‌های الکترونیکی، می‌توانید مشخص کنید که کلید با چه تأخیری در برابر اضافه بار عمل کند؛ این موضوع برای ایجاد هماهنگی حفاظتی (Selectivity) بین کلیدهای اصلی و فرعی (تا کلید پایین‌دست زودتر عمل کند) حیاتی است.

۲. ویژگی‌های ساختاری و فیزیکی

انعطاف در برابر تغییر بار: اگر در آینده بارهای کارخانه تغییر کنند یا تجهیزات جدیدی به تابلو برق اضافه شود، نیازی به تعویض کلید نیست؛ فقط با چرخاندن پیچ تنظیم، کلید با شرایط جدید کالیبره می‌شود.
واحد حفاظتی الکترونیکی یا حرارتی-مغناطیسی:
حرارتی-مغناطیسی: برای کاربردهای عمومی و اقتصادی.
الکترونیکی (Microprocessor-based): بسیار دقیق‌تر، با امکان مانیتورینگ پارامترهای برق.
قدرت قطع بالا (Breaking Capacity): این کلیدها برای مقادیر بالای جریان اتصال کوتاه (مثلاً ۲۵، ۳۶، ۵۰ یا ۷۰ کیلو آمپر) طراحی شده‌اند و قوس الکتریکی را با امنیت بالا خاموش می‌کنند.

۳. نکات کلیدی برای مشتریان «نیروسامان»

کاهش هزینه‌های نگهداری: با استفاده از کلیدهای قابل تنظیم، انبارداری تجهیزات ساده‌تر می‌شود چون یک کلید می‌تواند برای چندین رنج بار متفاوت استفاده شود.
ایمنی و پایداری: تنظیم دقیقِ بازه حفاظتی، از سوختن موتورها و تجهیزات گران‌قیمت در اثر خطاهای کوچک اما مداوم جلوگیری می‌کند.
توصیه فنی: همیشه در زمان انتخاب، به «نوع بار» دقت کنید. برای الکتروموتورها، منحنی عملکرد کلید (Trip Curve) اهمیت ویژه‌ای دارد تا در زمان استارتِ طولانی (Inrush Current)، کلید به اشتباه مدار را قطع نکند.

جهت مشاهده مدل‌های متنوع با آمپراژهای مختلف و مشخصات فنی کامل، وارد دسته‌بندی کلید اتوماتیک کامپکت شوید.

در دنیای صنعت، “زمان” ارزشمندترین دارایی است و “پایداری” کلید موفقیت. در نیروسامان، ما فراتر از تأمین تجهیزات، شریکِ تخصصی شما در مدیریت انرژی و حفاظت از دارایی‌های برقی هستیم.

برای بررسی مدل‌های مختلف کلید اتوماتیک قابل تنظیم با آمپراژ و مشخصات فنی متنوع، فهرست کامل کلیدهای اتوماتیک قابل تنظیم را مشاهده کنید.
